増圧弁

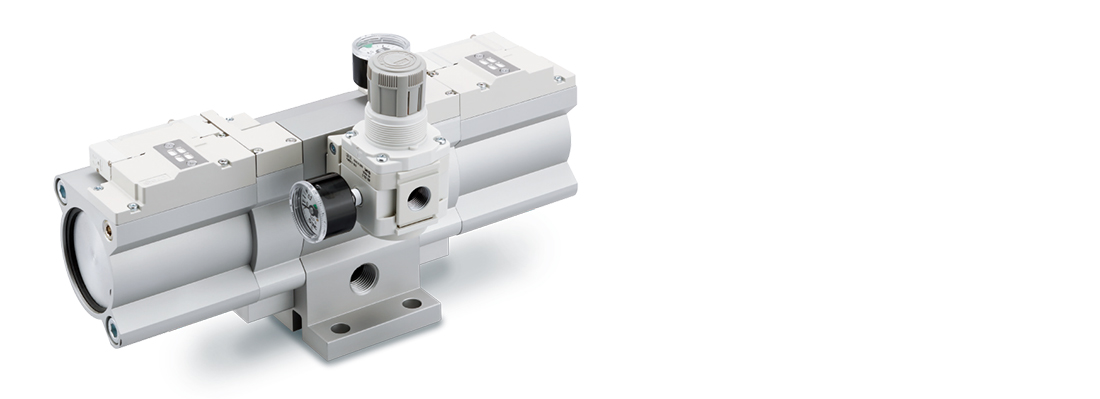

増圧弁／排気エア再利用タイプ VBAE

    ・CO2排出量(空気消費量)：最大40%削減　(当社測定条件による) 　
    　排気エアを再利用して駆動
    ・工場エアを部分的に1.7倍まで増圧！ 　
    　オールエアで電源不要・簡単設置
    ・作動音65dB（A）
    　既存製品（VBAシリーズ）より15dB（A）低減　(当社測定条件による)
    ・充てん時間最大50%短縮
    ・作動回数5,000万回以上
    　寿命向上によりメンテナンス頻度を低減　(当社試験条件による)
    ・垂直・水平取付が可能
    ・既存製品（VBAシリーズ）と取付互換
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 増圧弁／排気エア再利用タイプ VBAE
    取扱説明書
    シリーズ 検索結果を表示
    VBAE検索結果を表示
安全上のご注意　特定開発品情報　 サニタリバルブパイロット制御での局所増圧のご提案！　グリーン対応（RoHS）
シリーズ管接続口径設定圧力（MPa）
VBAE1/4，1/20.3～1.2

製品特長

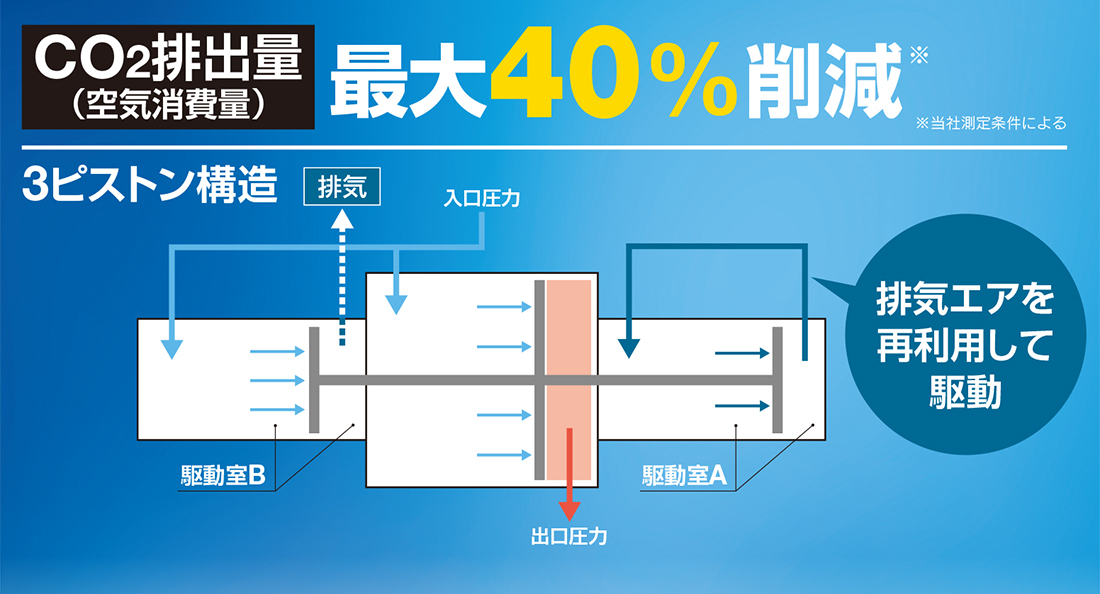

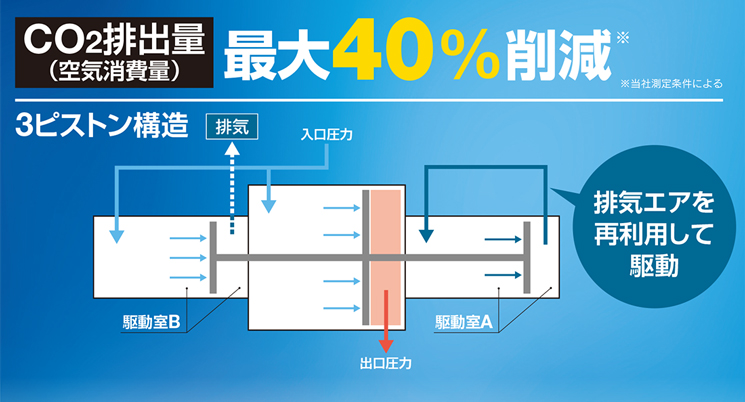

CO2排出量（空気消費量）：最大40%削減（当社測定条件による）



工場エアを部分的に1.7 倍まで増圧！
オールエアで電源不要・簡単設置

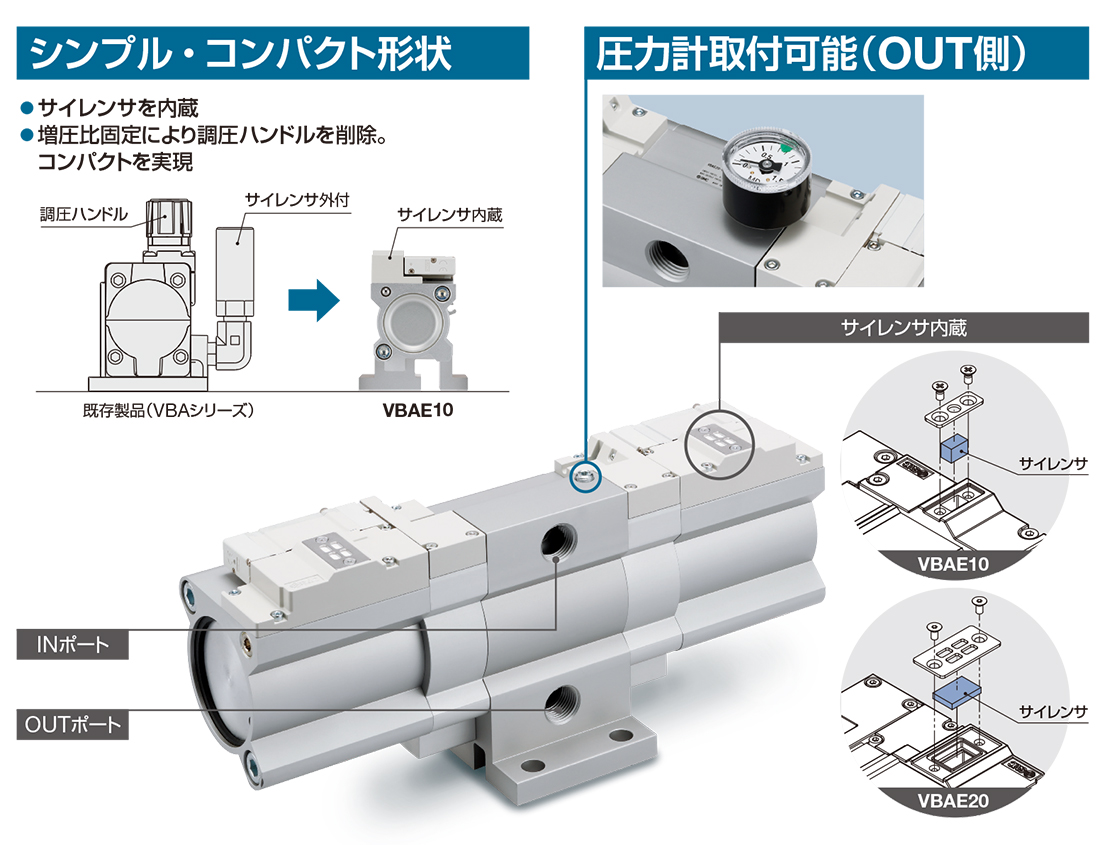

作動音65dB（A）

既存製品（VBA シリーズ）より15dB（A）低減※

・排気音：再利用された低圧エアの排気により静音化
・金属音： 内部切替部に金属接触しない構造を採用し静音化
※当社測定条件による。サイズ10A の場合。



作動回数5,000 万回以上

寿命向上によりメンテナンス頻度を低減

※当社試験条件による

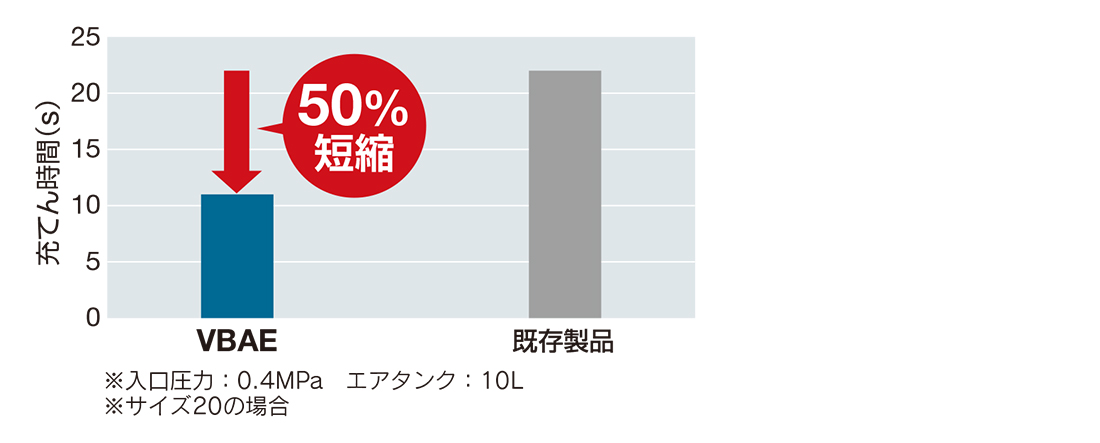

充てん時間最大50% 短縮

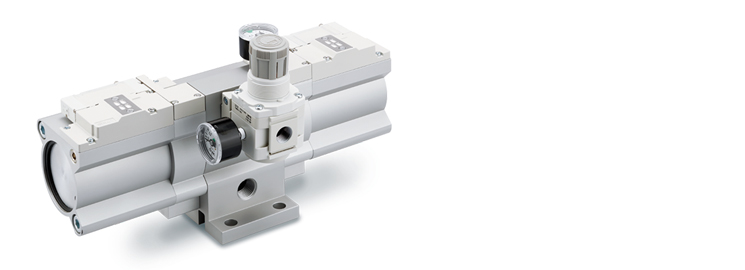

減圧弁を取付可能

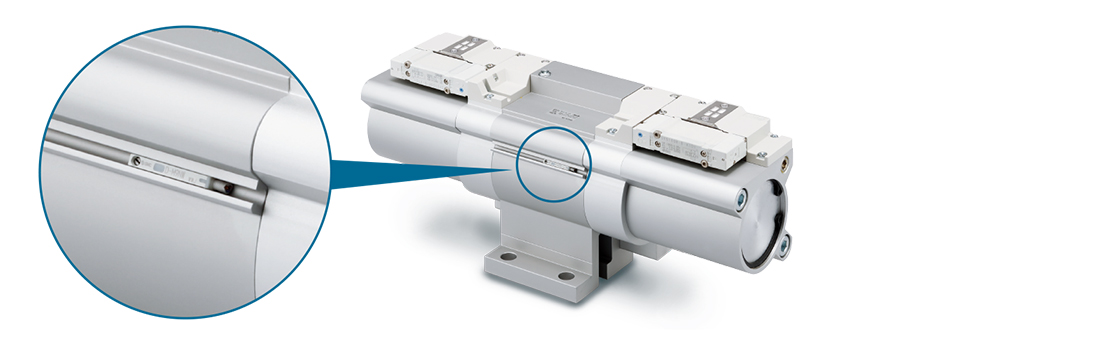

オートスイッチ取付可能

オートスイッチによる作動回数カウントが可能

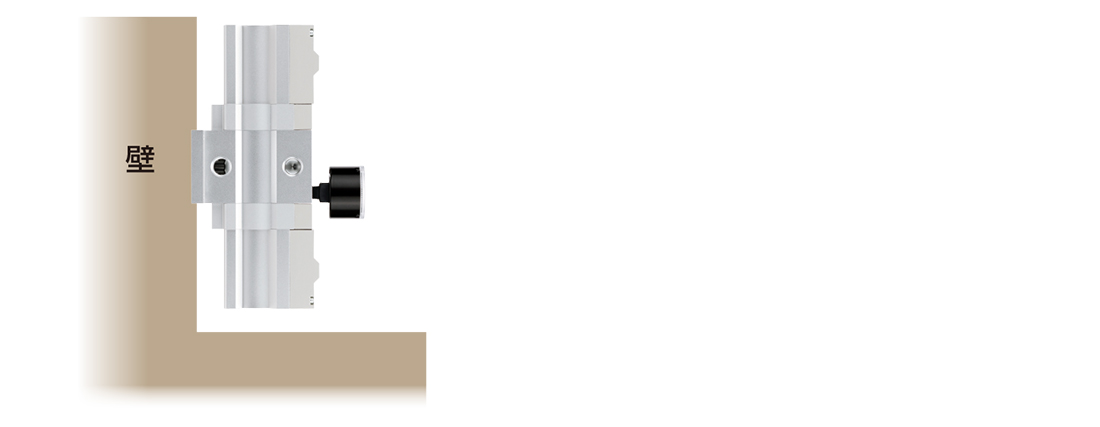

垂直・水平取付が可能

取付自由度の向上

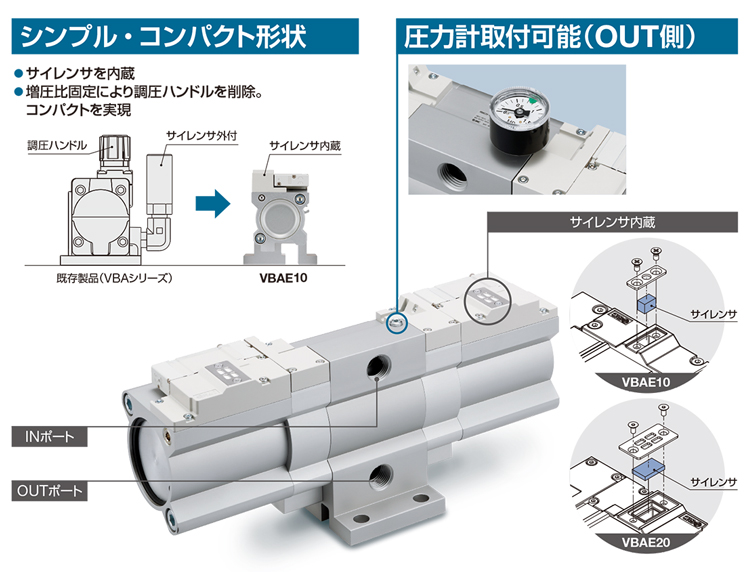

既存製品（VBA シリーズ）と取付互換

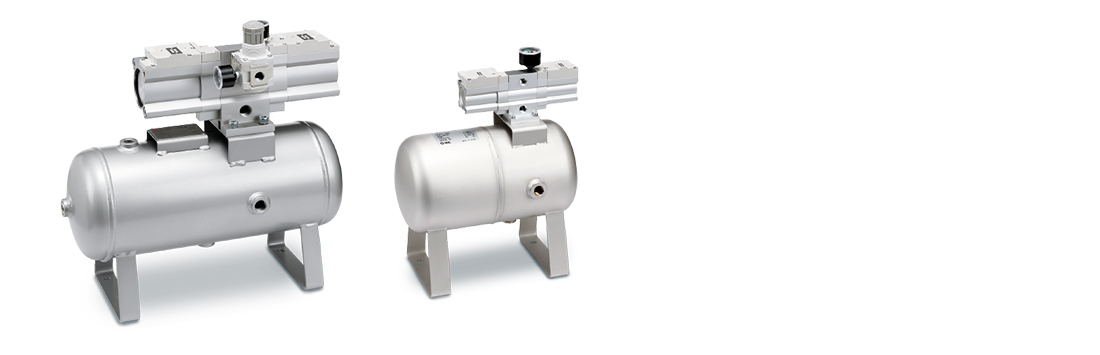

エアタンク（VBAT Series）に取付可能

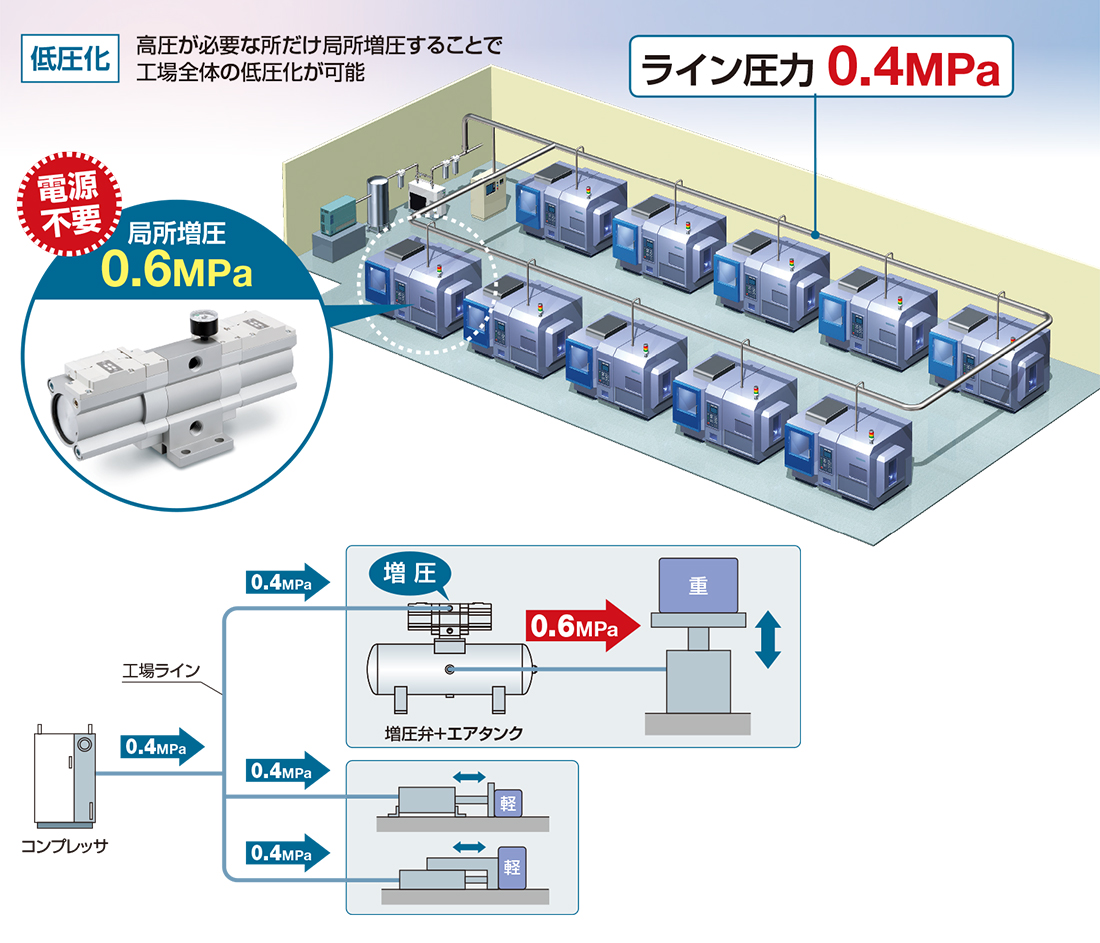

低圧化のご提案

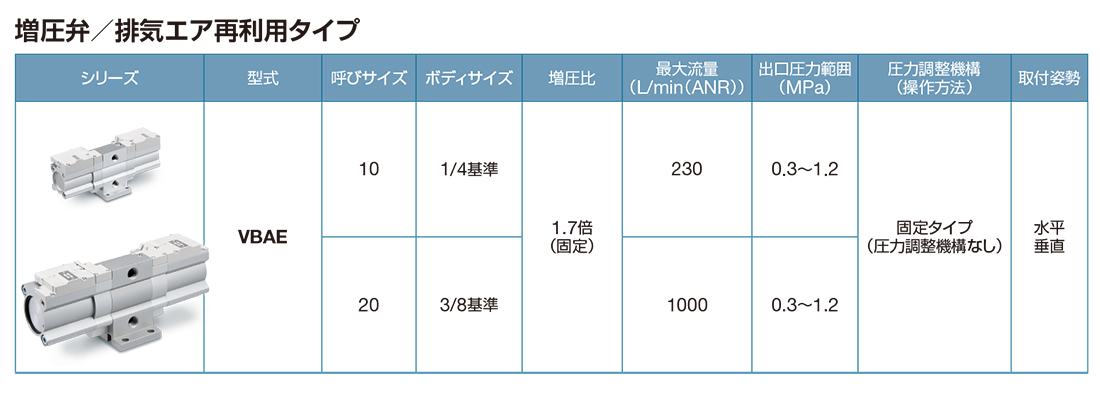

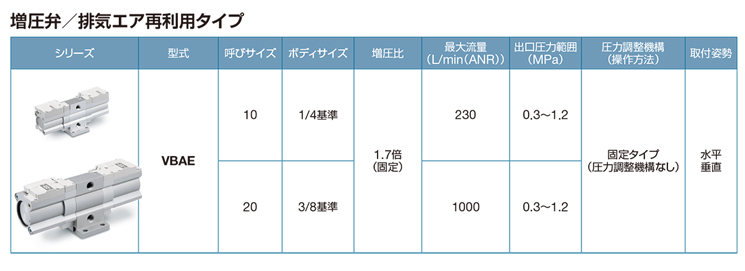

シリーズバリエーション
