レギュレータ

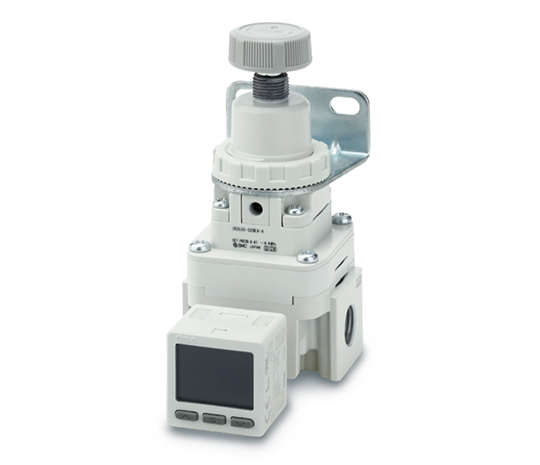

精密レギュレータ IR1000-A/2000-A/3000-A

    ・空気消費量：最大約90％削減(従来品比較)
    ・大流量：最大約2倍(従来品比較)
    ・軽量：最大約27％削減(従来品比較)
    ・感度：0.2％(フルスパン)
    ・繰返し性：±0.5％(フルスパン)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　F.R.L/共通注意事項　製品選定ガイド　特定開発品情報　グリーン対応（RoHS）
シリーズ管接続口径設定圧力（MPa）
IR1000-A1/80.005～0.2
0.01～0.4
0.01～0.8
IR2000-A1/40.005～0.2
0.01～0.4
0.01～0.8
IR3000-A1/4，3/8，1/20.01～0.2
0.01～0.4
0.01～0.8

製品特長

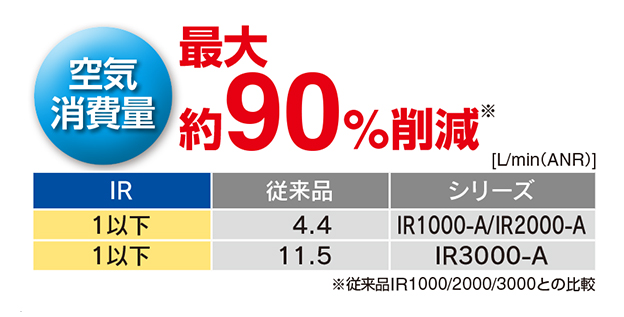

空気消費量を削減

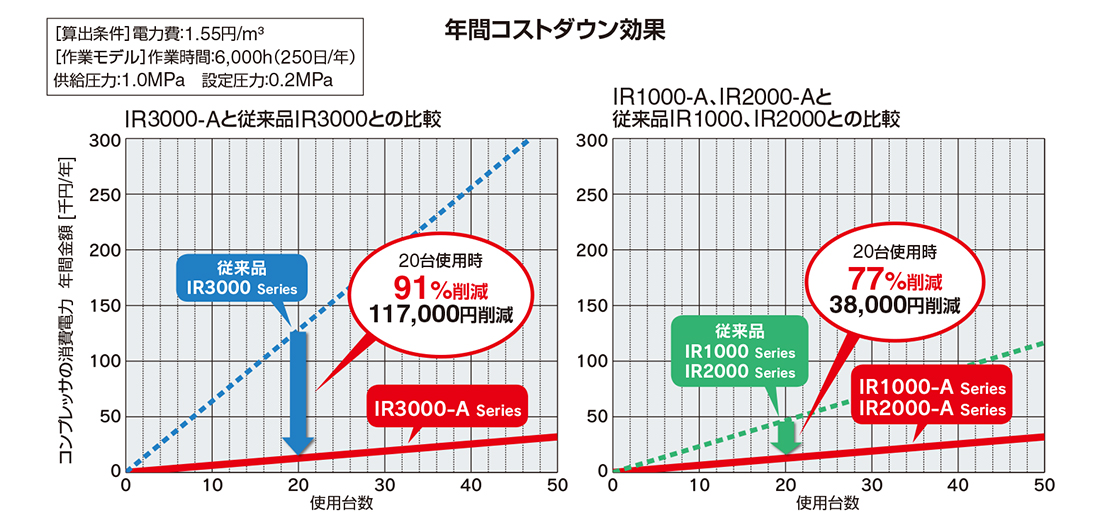

空気消費量：最大約90%削減（当社従来品比）

独自の新構造で空気消費量を削減

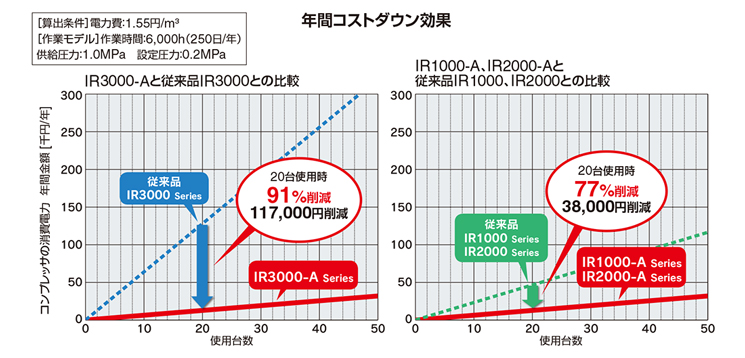

独自の新構造で空気消費量を削減し、ランニングコストの削減に貢献

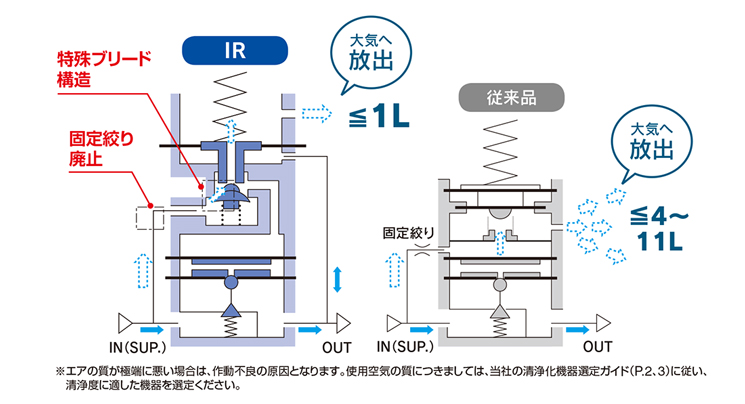

固定絞りを廃止した新構造

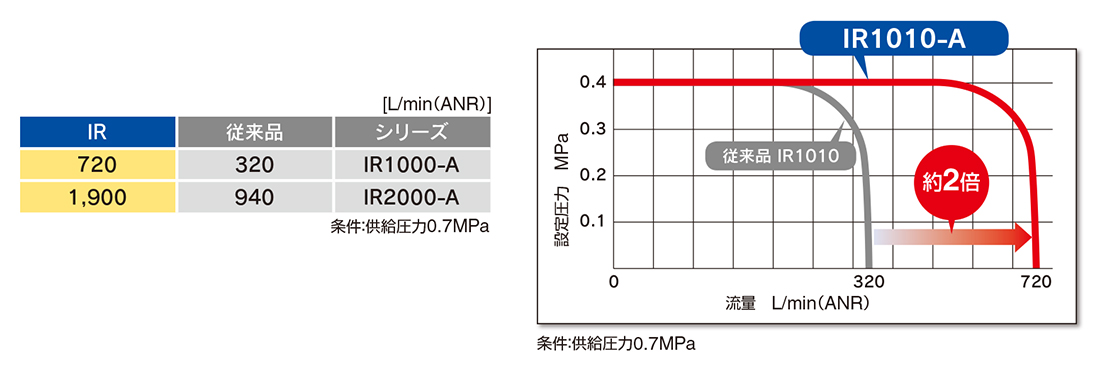

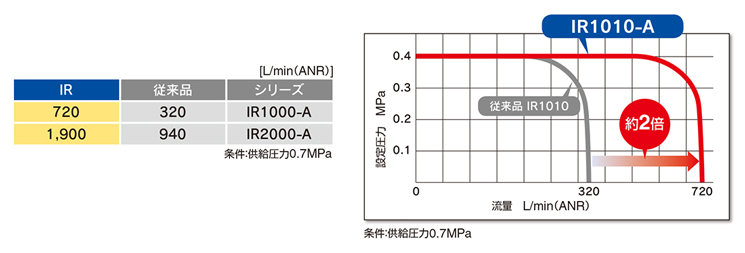

流量最大：約2倍（当社従来品比）

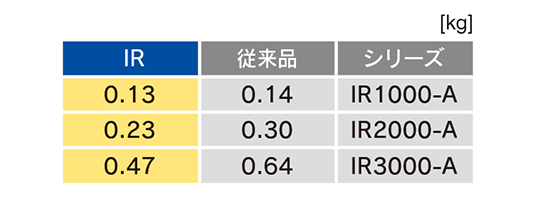

質量：最大27%削減

感度：0.2%（フルスパン）



繰返し性：±0.5%（フルスパン）



従来機種との取付互換性を確保

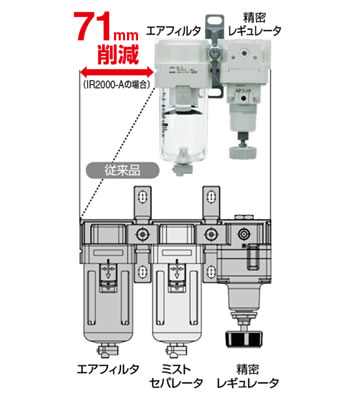

省スペース化を実現

固定絞りを廃止した新構造の採用により、ミストセパレータの設置が不要となりました。

デジタル圧力スイッチ付を標準化

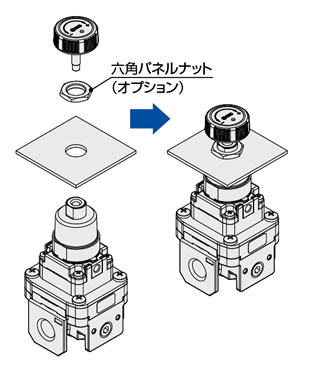

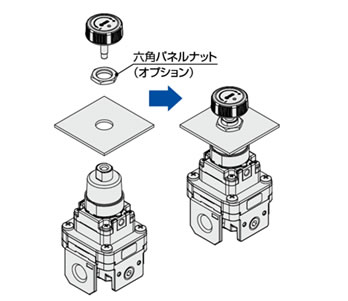

六角パネルナット取付

※従来品と互換性あり

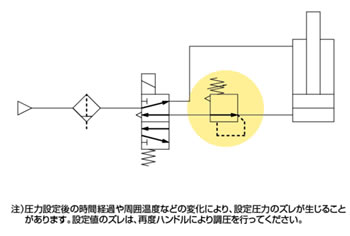

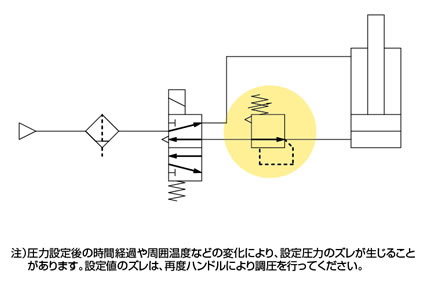

シリンダと電磁弁との間でも使用可能。

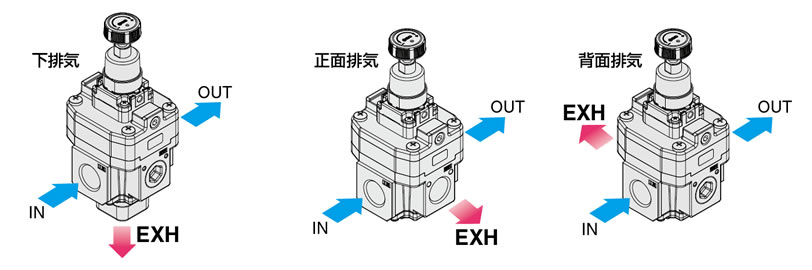

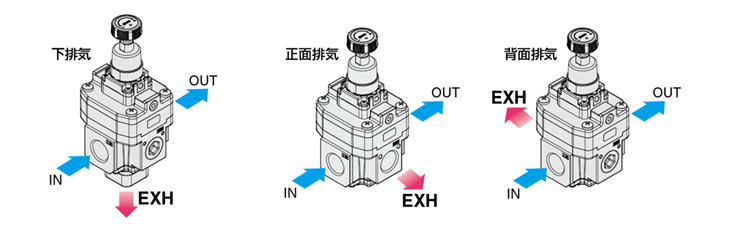

排気（EXH）方向選択可（IR3000-A シリーズ）

下方向、正面方向を新たに追加。

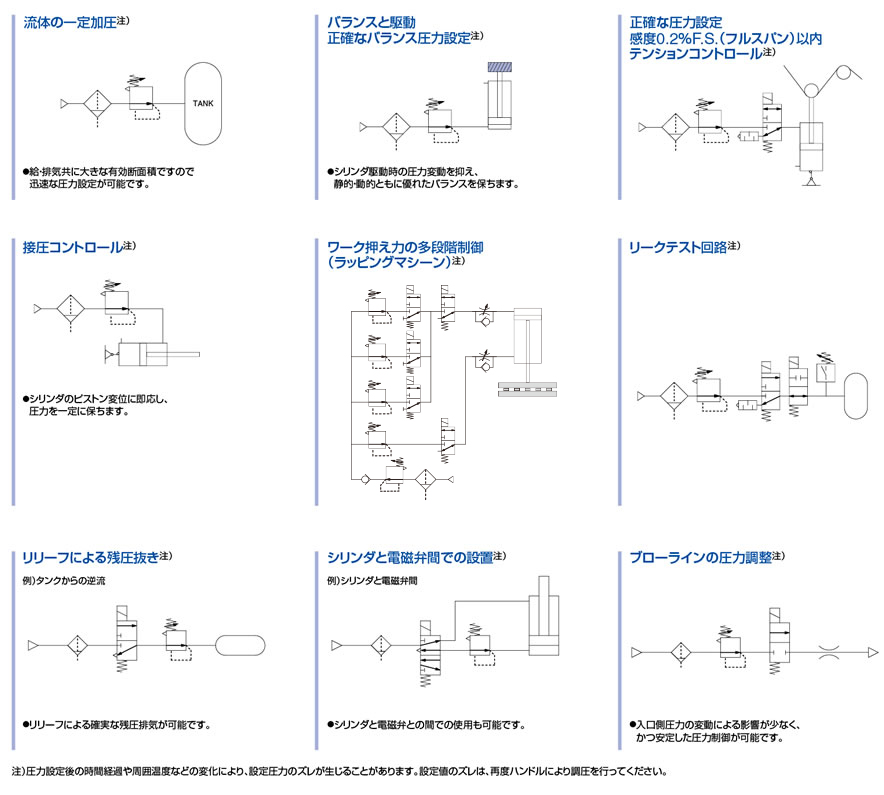

使用例

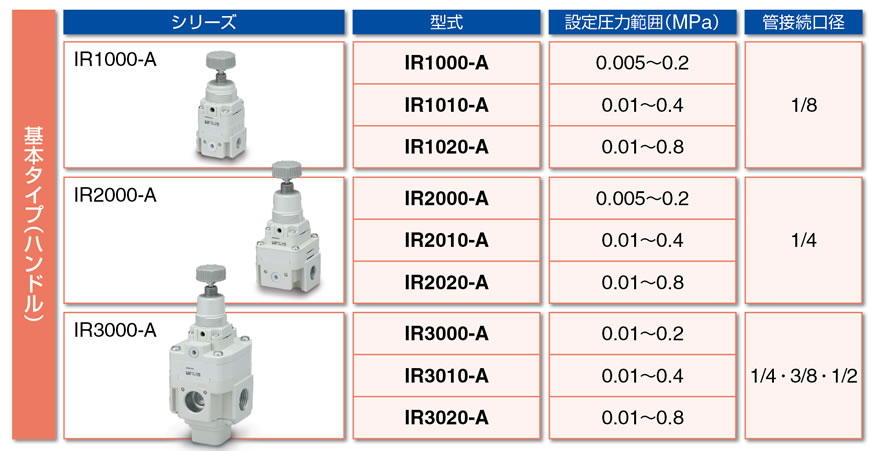

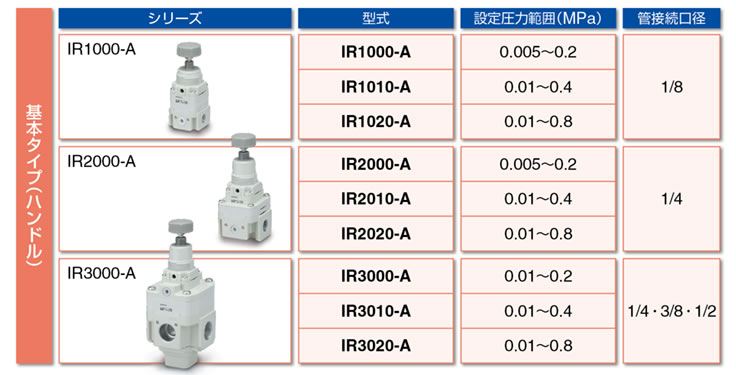

シリーズバリエーション
