モジュラ接続対応機器

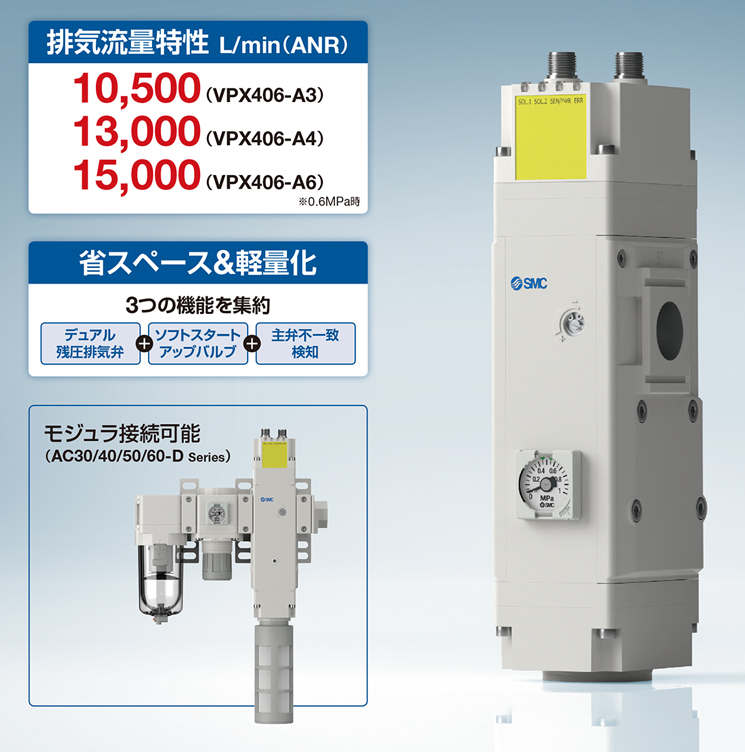

ISO13849-1認証準拠／安全排気バルブモジュラ接続形 VPX400

    ・安全規格ISO13849-1認証準拠（カテゴリ3～4対応）
    ・排気流量特性 L/min（ANR）※0.6MPa時
    　10,500 (VPX406-A3)
    　13,000 (VPX406-A4)
    　15,000 (VPX406-A6)
    ・省スペース&軽量化　3つの機能を集約
    　デュアル残圧排気弁+ソフトスタートアップバルブ+主弁不一致検知
    ・モジュラ接続可能
    　AC30/40/50/60-D Series
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • ISO13849-1認証準拠／安全排気バルブモジュラ接続形 VPX400
    取扱説明書
    シリーズ 検索結果を表示
    VPX406-A3検索結果を表示
    VPX406-A4検索結果を表示
    VPX406-A6検索結果を表示
安全上のご注意　3・4・5ポート電磁弁 共通注意事項
機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）　リード線資料
シリーズカテゴリ接続
AC
サイズ		流量特性
2→3（A→R）
C［dm3/（s・bar）］		流量特性
2→3（A→R）
b
VPX406-A33, 4AC3025.00.20
VPX406-A43, 4AC4031.00.15
VPX406-A63, 4AC50/6035.80.10

製品特長

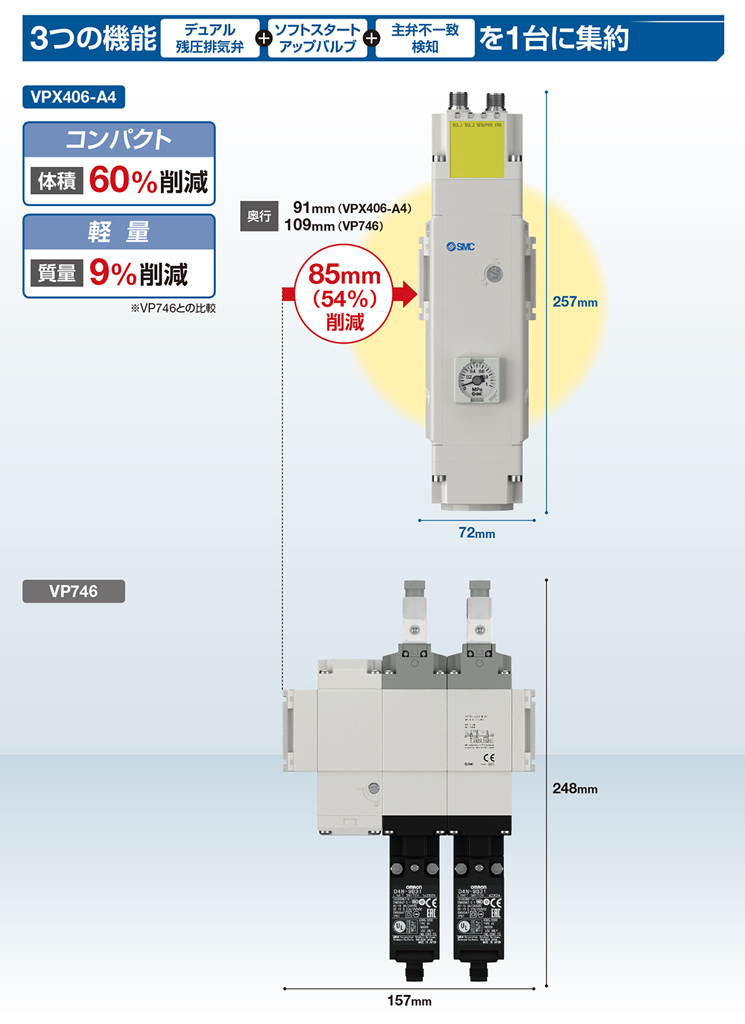

省スペース&軽量化

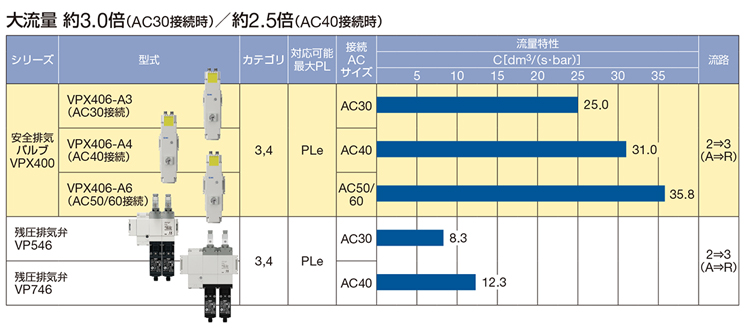

シリーズバリエーション

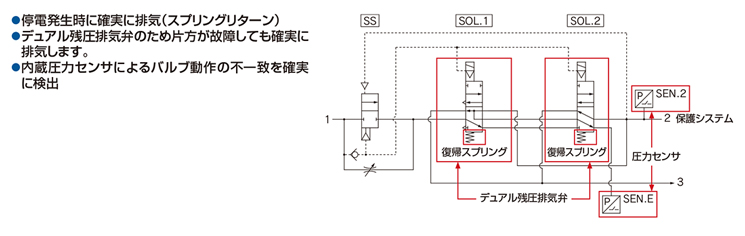

「安全な排気による」保護システムを提供

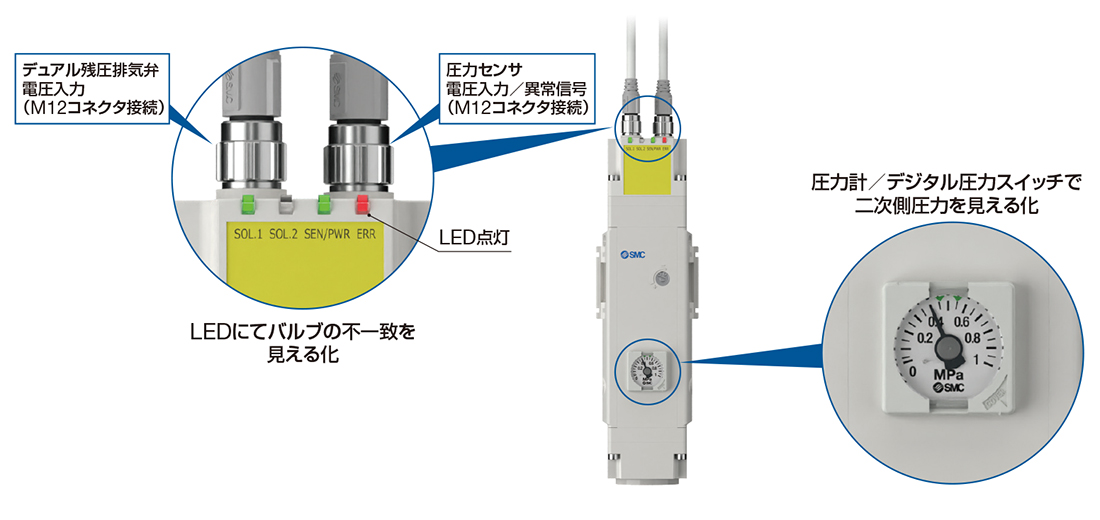

緊急時の見える化：信号だけでなく目視でも異常を確認可能

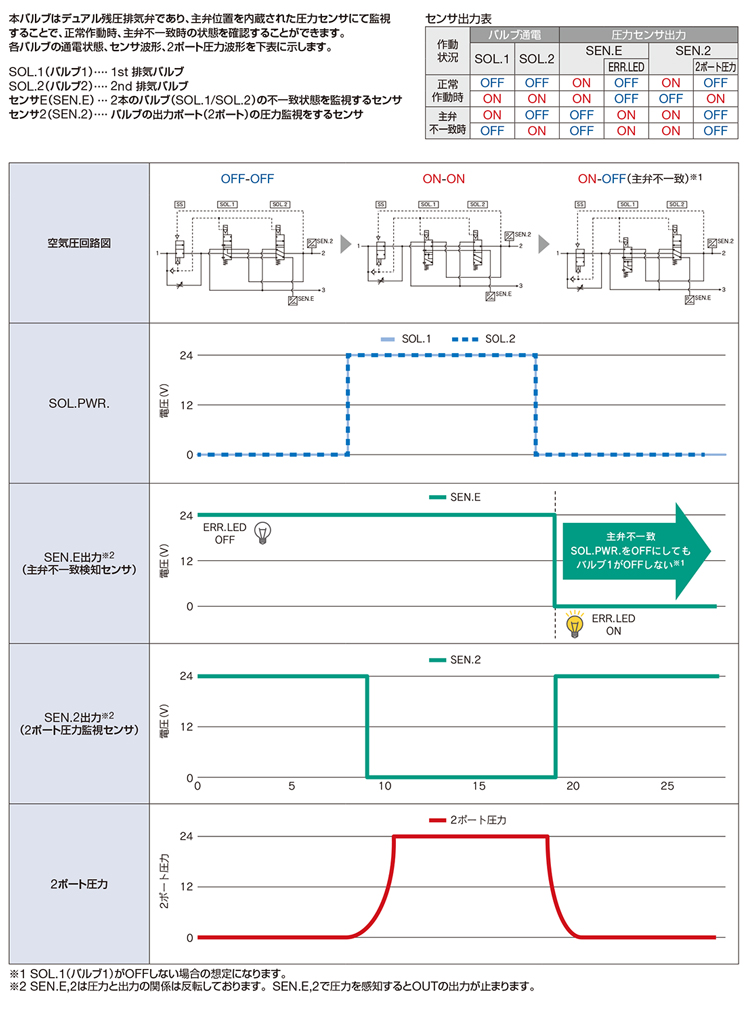

SOL.1/SOL.2/SEN.E/SEN.2 入力／出力信号図

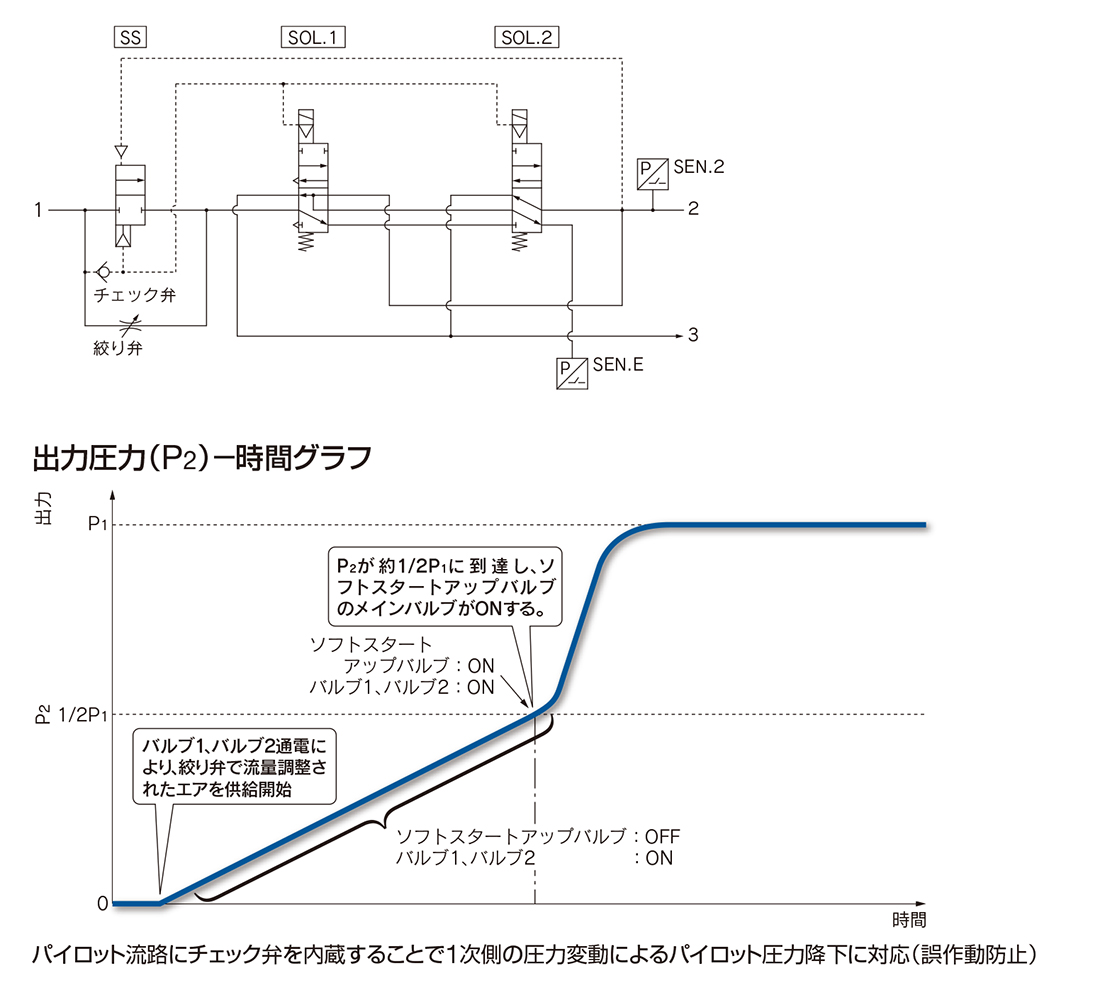

ソフトスタートアップ機能付&パイロット流路チェック弁付

空気圧システムの初期圧力の上昇を徐々に行える機能を追加。

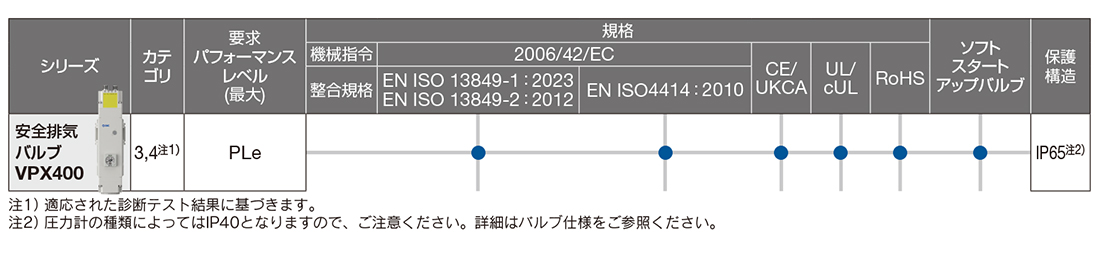

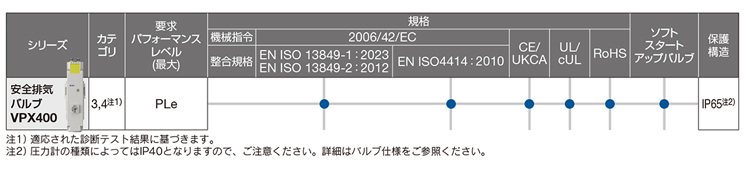

規格&保護構造
