静電気対策機器(除電機器)表面電位
表面電位センサモニタ IZE11
-
・表面電位センサ(IZD10)を接続することで、帯電電位を
表示しスイッチ出力とアナログ電圧または電流を出力。
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した状態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 表面電位センサモニタ IZE11
取扱説明書
シリーズ 検索結果を表示 IZE11 検索結果を表示 表面電位センサモニタ IZE11
自己宣言書
シリーズ 検索結果を表示 IZE11 検索結果を表示
シリーズ | 定格測定範囲 | 設定最小単位 | 出力 |
---|---|---|---|
IZE11 | -0.4kV~+0.4kV -20kV~+20kV | 0.001kV(±0.4kV時) 0.1kV(±20kV時) | スイッチ出力×2+アナログ出力 (1~5V、4~20mA) |
製品特長

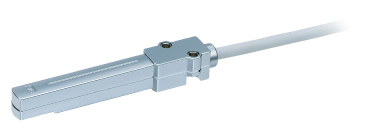

|表面電位センサ/IZD10 Series
静電気管理は"実態"を確認する事が重要です。
・測定電位:±20kV(検出距離50mm時)
±0.4kV(検出距離25mm時)
・ワークの帯電電位を検出し、アナログ電圧を出力
出力電圧:1~5V(出力インピーダンス約100Ω)

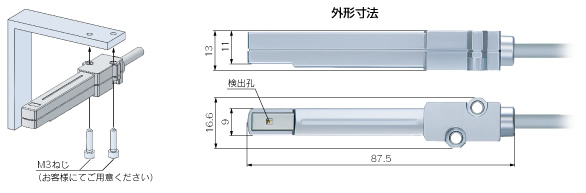

小型、取付けやすい形状
幅広い帯電電位測定が可能
設置距離
10~50mm:IZD10-110
(±0.4kV 設置距離25mm時)
25~75mm:IZD10-510
(±20kV 設置距離50mm時)
|表面電位センサモニタ/IZE11 Series
・出力:スイッチ出力×2+アナログ出力(1~5V、4~20mA)
・設定最小単位:0.001kV(±0.4kV時)、0.1kV(±20kV時)
・表示精度:±0.5%F.S. ±1digit以下
・検出距離補正機能(1mm刻みで調整可能)
・レンジ切換により、2つのセンサ(±0.4kV、±20kV)に対応

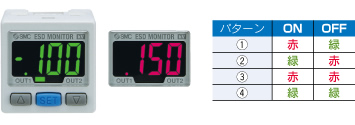

2色表示(赤/緑)
4パターンの表示色の設定が可能。

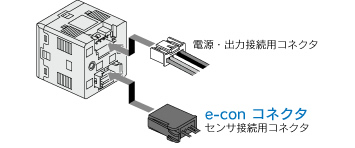

コネクタ接続

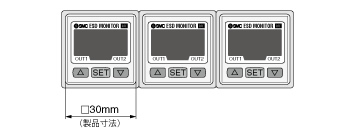

縦横密着取付可能
パネルカット工数の削減が可能。
機能
・検出距離補正
・ピーク値、ボトム値表示
・キーロック
・ゼロアジャスト
・エラー表示
・SW出力チャタリング防止
・接続センサ選択
