協働ロボット用グリッパ

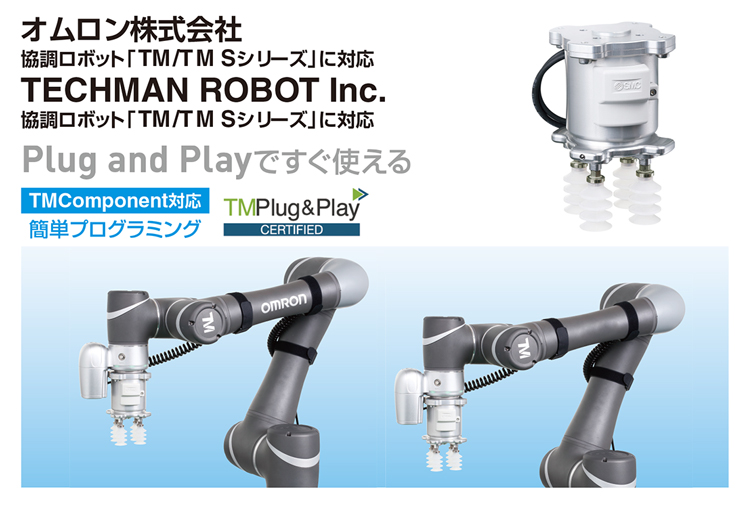

協働ロボット用真空グリッパ ZXP7□4□-X1
for オムロン、TECHMAN ROBOT Inc. TM/TM Sシリーズ

    ・Plug and Playですぐ使える
    　TMComponent対応 簡単プログラミング
    ・圧縮エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能
    ・真空エジェクタ、エア供給弁・破壊弁、圧力センサ、パッドを一体化
    ・取付規格：ISO9409-1-50-4-M6準拠
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 協働ロボット用真空グリッパ ZXP7□4□-X1
    for オムロン、TECHMAN ROBOT Inc. TM/TM Sシリーズ
    取扱説明書
    シリーズ 検索結果を表示
    ZXP7□41-X1
    ZXP7□42-X1    		検索結果を表示
  • 協働ロボット用真空グリッパ ZXP7□4□-X1
    for オムロン、TECHMAN ROBOT Inc. TM/TM Sシリーズ
    自己宣言書
    シリーズ 検索結果を表示
    ZXP7□41-X1
    ZXP7□42-X1    		検索結果を表示
安全上のご注意　真空用機器/共通注意事項　バリエーション/機種選定
特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径吸込流量
［L/min(ANR)]		空気消費量
［L/min(ANR)]
ZXP7□41-X1
ZXP7□42-X1		平形
平形リブ付
べロウ形
薄形
多段べロウ形
2.5段べロウ形
5.5段べロウ形		φ8～φ321757

製品特長

協働ロボット用真空グリッパ

圧縮エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能

真空エジェクタ、エア供給弁・破壊弁、圧力センサ、パッドを一体化

取付規格：ISO9409-1-50-4-M6準拠

TMComponent対応（TMflowのみ）

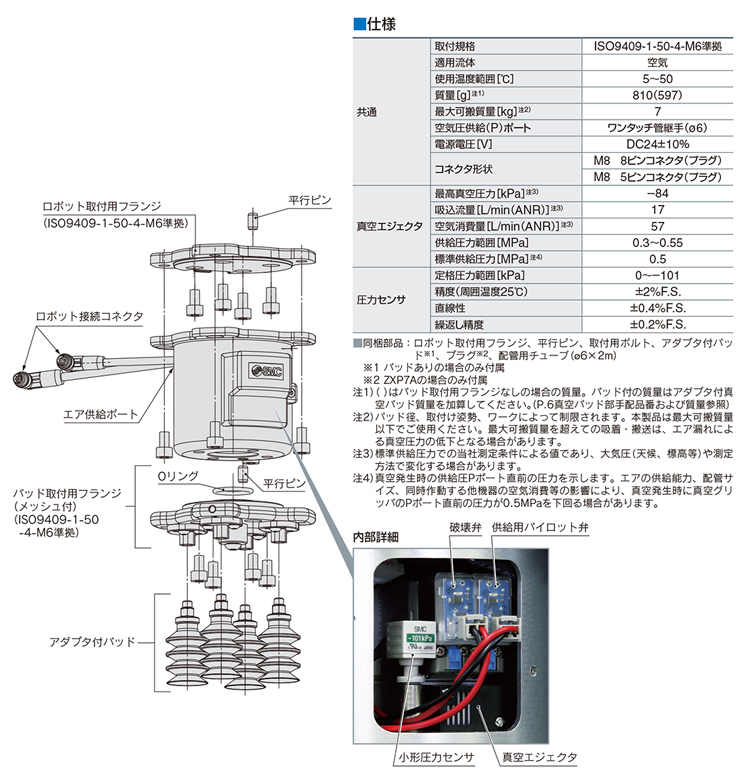

仕様

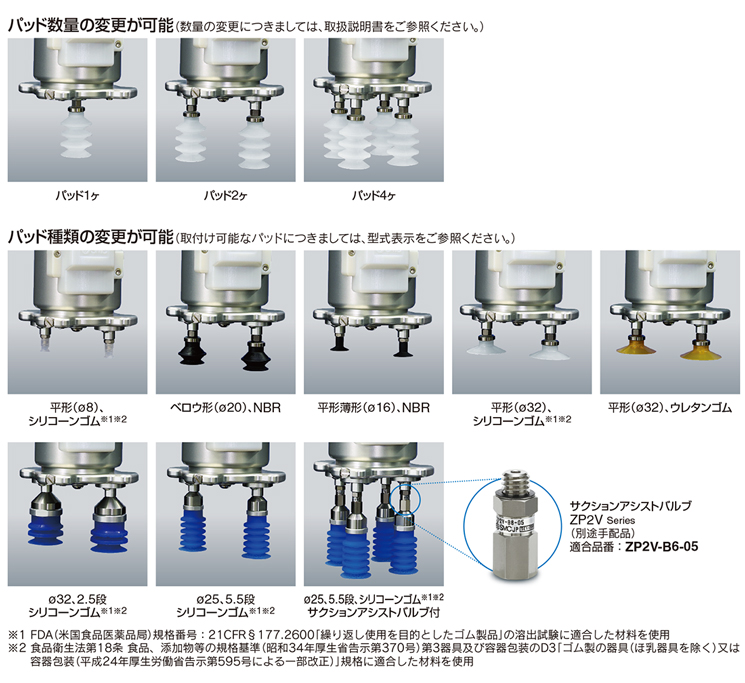

パッドバリエーション例

  • パッドのピッチ変更可能

  • フランジ付パッド単体で使用可能

    （真空源が外部にある場合）

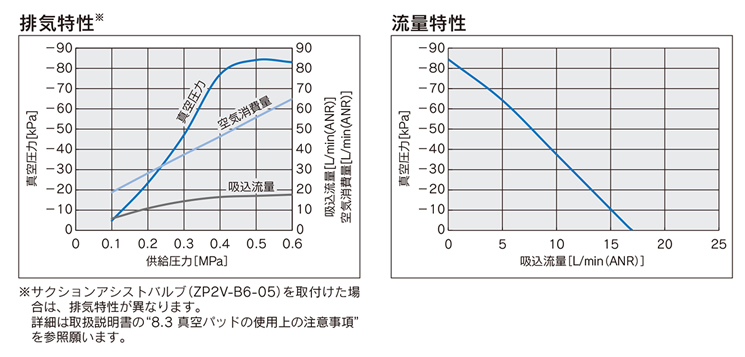

機種選定

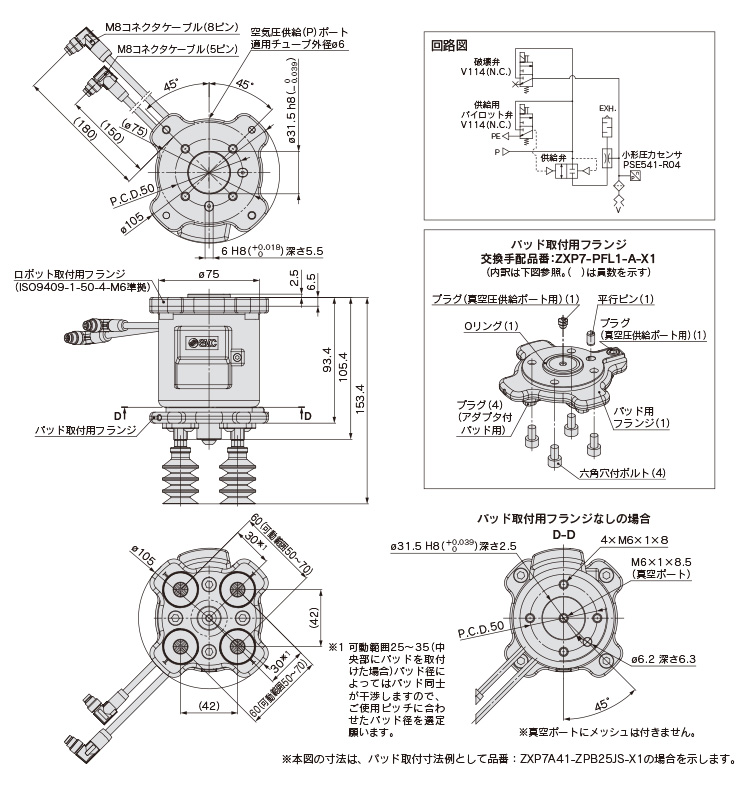

外形寸法図

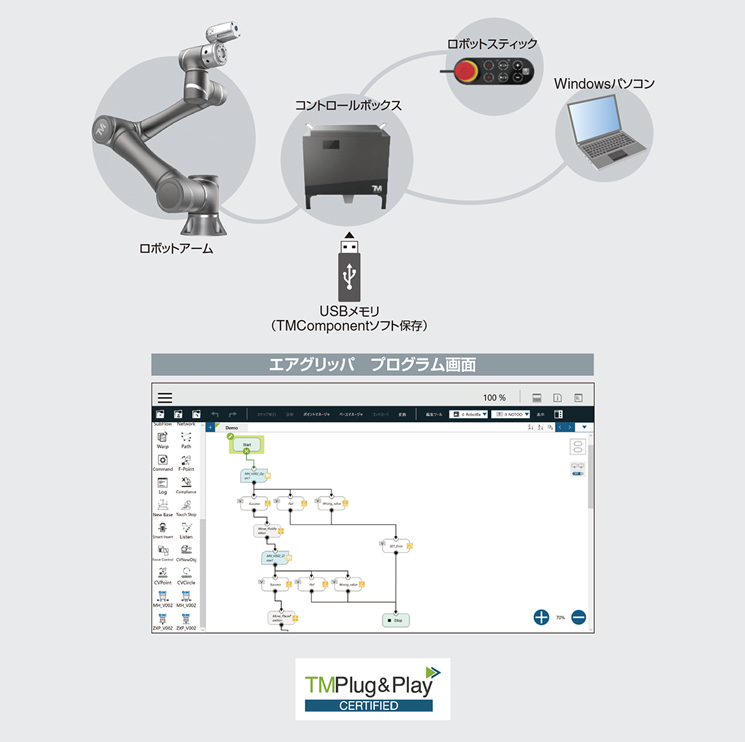

TMComponent対応

簡単なプログラミング

オムロン株式会社、TECHMAN ROBOT Inc. 認証済専用ソフトTMComponentを使い、専用ソフトウェアツール「TMflow」を搭載したコントロールボックスもしくはWindowsベースのコンピュータでグラフィカルフローチャートを使用してSMC製グリッパの各種動作、センサ信号を簡単に組込むことが可能。
TMComponentソフトウェアパッケージを保存したUSBメモリをコントロールボックスもしくはWindowsベースのコンピュータに差込み簡単にソフトのインストールが可能。
※TMComponentソフトウェアパッケージはSMCホームページよりダウンロードして、お手持ちのUSBメモリに保存してください。
