環境

電動アクチュエータ/ロッドタイプ 耐塵・防滴（IP65相当/IP67相当）
仕様 LEY-X7

    ・保護構造：IP65相当/IP67相当
    ・最大ストローク500mm※まで対応可能
    　※サイズ32、40の場合
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　電動アクチュエータ/共通注意事項　オートスイッチ/共通注意事項　特長　バリエーション　簡易選定フロー　グリーン対応（RoHS）　CE,UKCA/UL対応表　システム構成図　アクチュエータケーブル　I/Oケーブル
仕様シリーズストローク
(mm)		押当て推力
（N）		速度
（mm/s）		ねじリード
（mm）
ステップモータ
（サーボ DC24V）		LEY25-X730～400MAX.452MAX.3003，6，12
ステップモータ
（サーボ DC24V）		LEY32-X730～500MAX.707MAX.3004，8，16
ステップモータ
（サーボ DC24V）		LEY40-X730～500MAX.1058MAX.3004，8，16
サーボモータ
（DC24V）		LEY25A-X730～400MAX.130MAX.3003，6，12

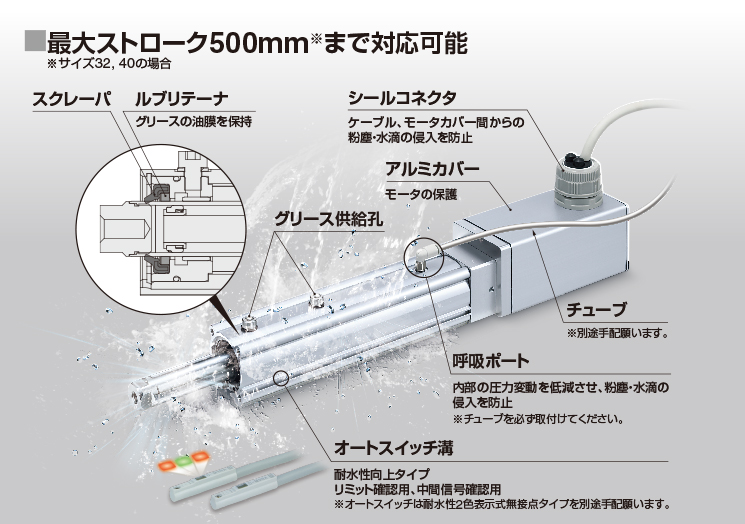

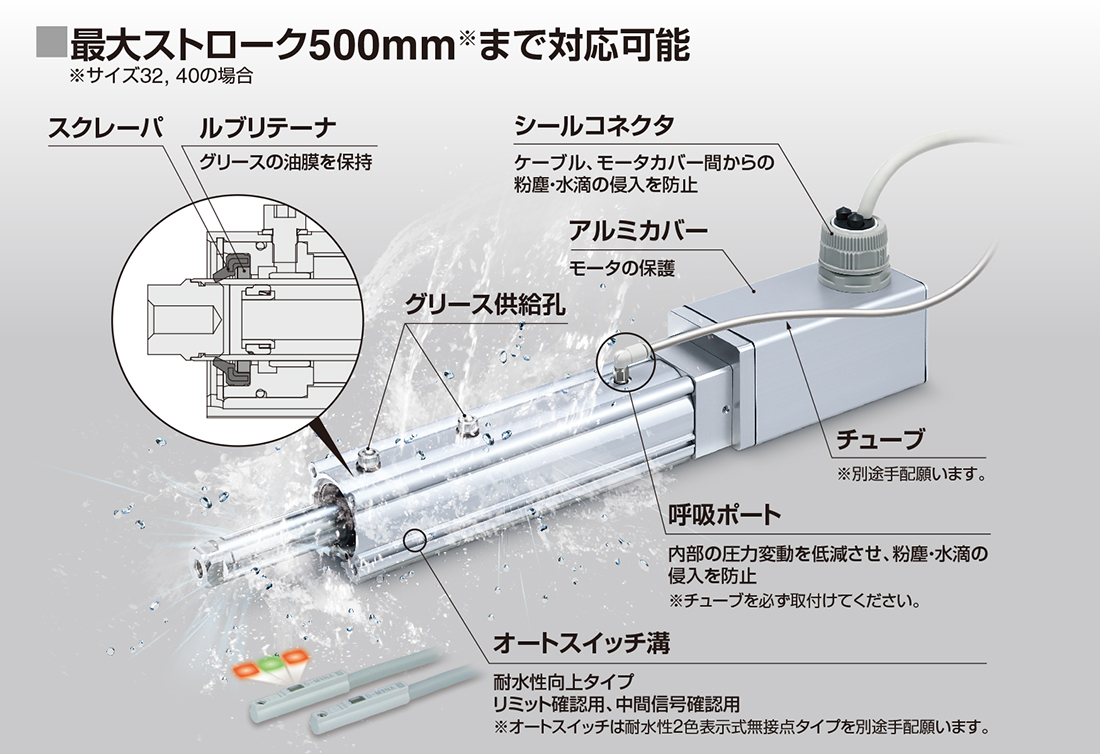

製品特長

保護構造：IP65相当/IP67相当

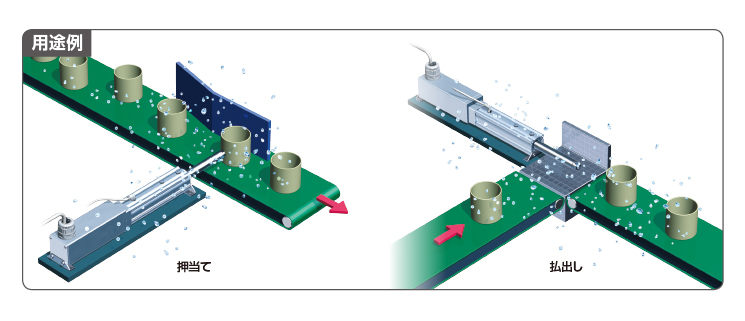

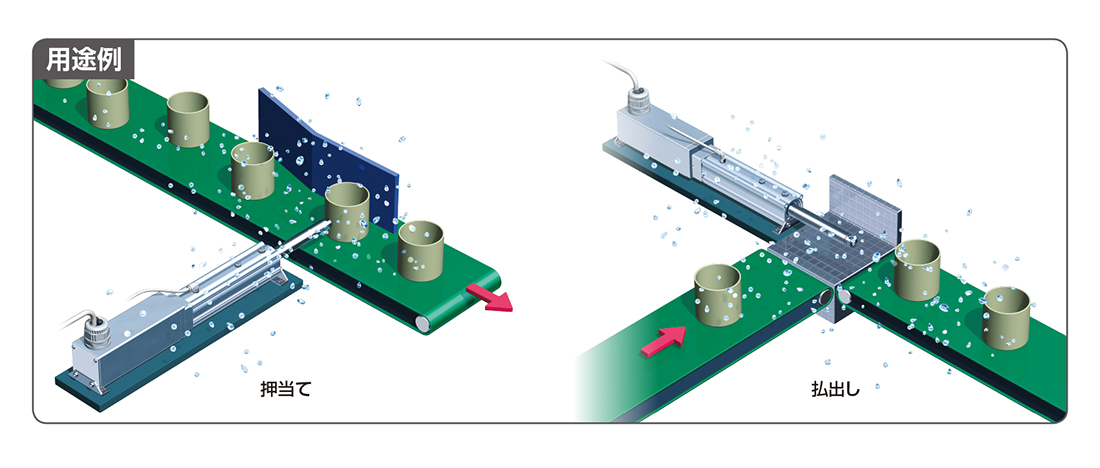

用途例
