汎用管継手(Sカプラー/マルチコネクタ)

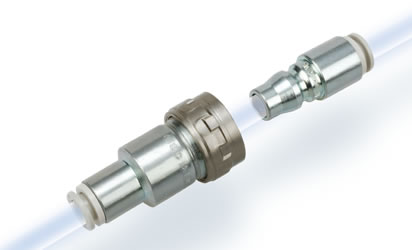

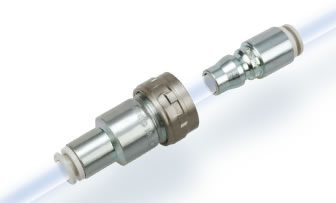

Sカプラー KK130
-
・Cv値:34%アップ※
・プラグ挿入力:22%(20N)低減※
・軽量:14%(12g)削減※
※従来品:KK13シリーズ比較
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した状態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら Sカプラー KK130
取扱説明書
シリーズ 適用チューブ外径 検索結果を表示 KK130 φ6,φ8,φ10,φ12
φ1/4'',φ5/16'',φ3/8'',φ1/2''検索結果を表示
シリーズ | 適用チューブ外径 | 接続ねじ(R, NPT) |
---|---|---|
KK130 | φ6,φ8,φ10,φ12 φ1/4'',φ5/16'',φ3/8'',φ1/2'' | 1/8,1/4,3/8,1/2 |

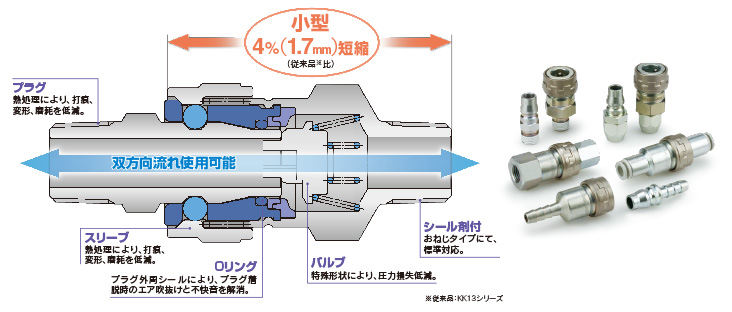

製品特長
圧力損失低減により省エネを実現

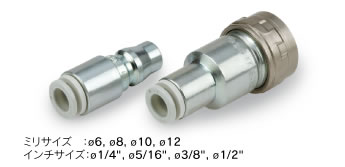

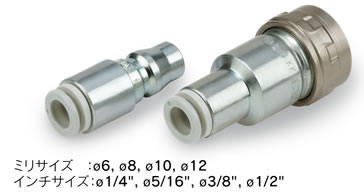

ワンタッチ管継手付タイプを標準化

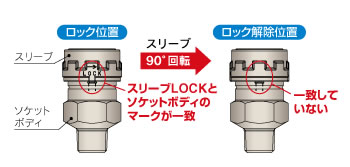

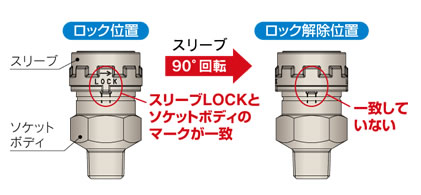

ロック機構付(準標準)
不意な衝撃などによる離脱を防止。
ディテント付スリーブのためロック位置、解除位置を保持。
省エネ・コストダウンを実現
圧力損失が従来品(KK13シリーズ)に比べて小さいため、エアブローでの使用時、入口圧力を下げても出口圧力や流量が同等になります。
空気消費量の削減ができ、コンプレッサの消費電力の低減によりコストダウンが可能です。

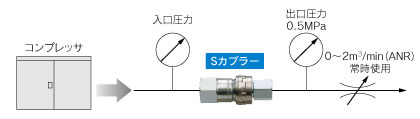

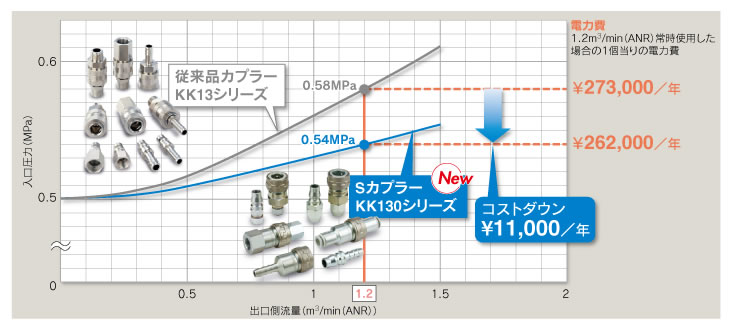

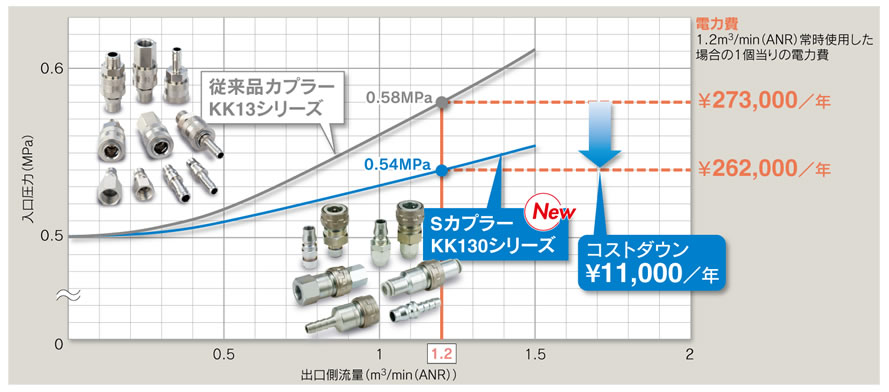

使用流量に対する入口圧力およびコンプレッサ電力費(Sカプラー1個当り)

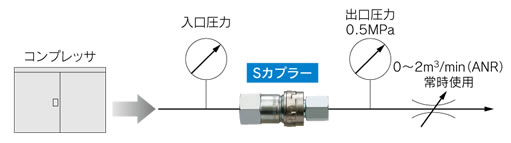

【算出条件】
出口側での使用圧力 : 0.5MPa
コンプレッサ効率 : 0.7
電力費 : 15円/kWh
年間稼動時間 : 2500時間

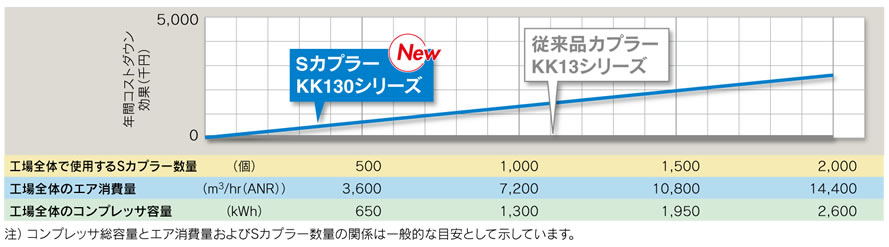

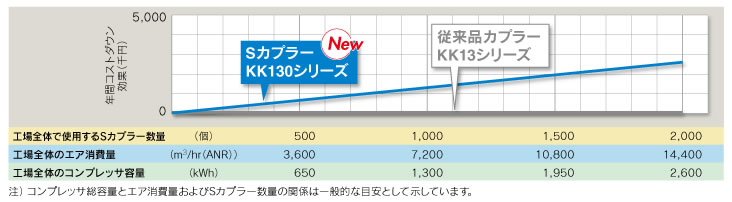

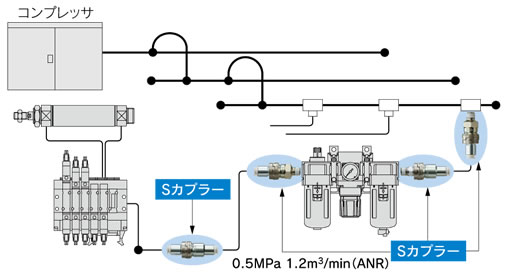

工場規模でみるSカプラーによるコストダウン効果
工場規模でみると大きなコストダウンが可能です。
【算出条件】

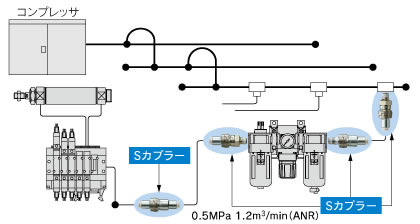

工場消費エア全体の50%がSカプラーを通過し、端末の1枝管でSカプラーを4箇所使用。
出口側での使用圧力:0.5MPa
1枝管端末の消費エア量:1.2m3/min(ANR)
エア消費時間:年間稼動時間 2500時間中、20%時間
コンプレッサ効率:0.7
電力費:15円/kWh
コンプレッサ能力:8m3/kWh
