標準形エアシリンダ（丸形）

エアシリンダ CM2

    ・両ロッド形、単動形、ロッド回り止め形、ダイレクトマウント形追加 [New]
    ・オーダーメイド追加 [New]
    　ポート位置関係の特殊（-XC3）、材質ステンレス鋼（-XC6）、
    　耐粉塵シリンダ（-XC4）、耐熱シリンダ（-XB6）等
    ・ロッド先端金具にロッドエンド付を標準化
    ・既存製品と取付互換
    ・豊富な取付支持金具
    　設置状況に合った取付支持が可能
    　取付け自由度の向上
    ・ロッド先端金具、揺動受け金具付の品番を追加
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • エアシリンダ CM2
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形CM2-Z1複動片ロッド検索結果を表示
    標準形CM2-Z1単動（押・引）検索結果を表示
    標準形CM2W-Z1複動両ロッド
    ロッド回り止め形CM2K-Z1複動片ロッド
    ロッド回り止め形CM2KW-Z1複動両ロッド
    ダイレクトマウント形CM2R-Z1複動片ロッド
安全上のご注意　アクチュエータ/共通注意事項　オートスイッチ/共通注意事項　オートスイッチ取付および移動方法　機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）
形式シリーズ作動方式チューブ内径（mm）
標準形CM2-Z1複動片ロッド20，25，32，40
標準形CM2-Z1単動（押・引）20，25，32，40
標準形CM2W-Z1複動両ロッド20，25，32，40
ロッド回り止め形CM2K-Z1複動片ロッド20，25，32，40
ロッド回り止め形CM2KW-Z1複動両ロッド20，25，32，40
ダイレクトマウント形CM2R-Z1複動片ロッド20，25，32，40

製品特長

エアシリンダ CM2 Series

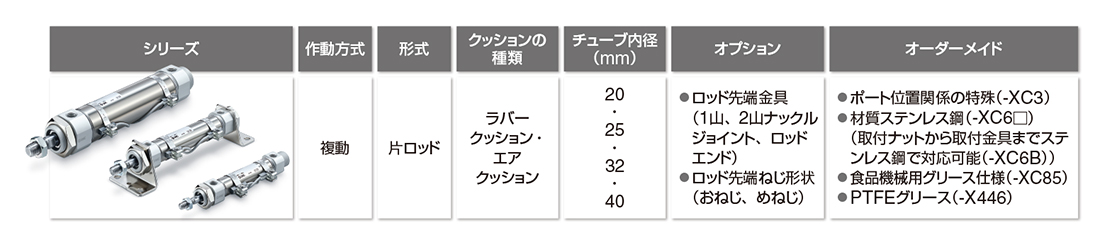

シリーズバリエーション

豊富な取付支持金具

・設置状況に合った取付支持が可能
・取付け自由度の向上

ロッド先端金具、揺動受け金具付の品番を追加。

シリンダと金具を別々に手配する手間が省けます。　注）取付金具は同梱出荷になります

オートスイッチ位置微調整が容易

オートスイッチ取付バンドを緩めることなくオートスイッチ付属ねじを緩めるだけで設定位置の微調整が可能になりました。
従来のオートスイッチ取付バンドを緩める調整方式に加え操作性が向上しました。

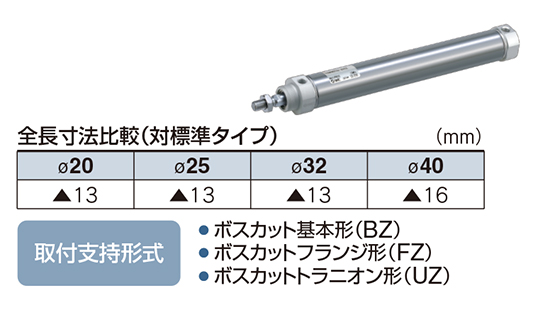

  • ボスカットタイプによる全長短縮

    ヘッド側カバーの支持金具取付用ボスを除き全長を短くしたタイプで、より省スペース化をはかることができます。

  • 環境負荷物質を使用していません

    EU-RoHS10指令に適合。



    仕様・性能・取付は従来品と同等

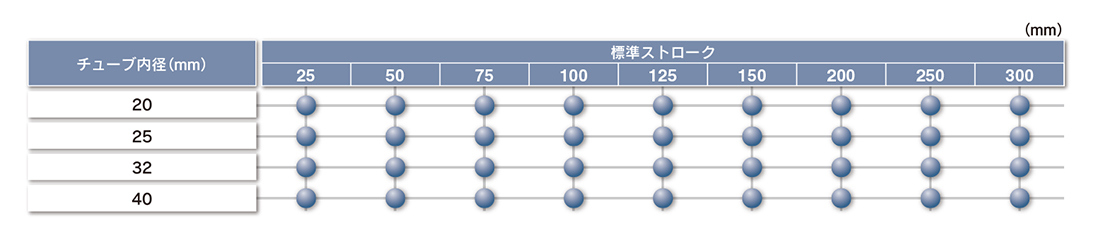

ストロークバリエーション

シリーズバリエーション

※クリーンシリーズの詳細につきましては、ホームページWEBカタログをご参照ください。
