クランプシリンダ

ピンクランプシリンダ 横型コンパクトタイプ C(L)KQ32-X3445

    ・横型コンパクトタイプ

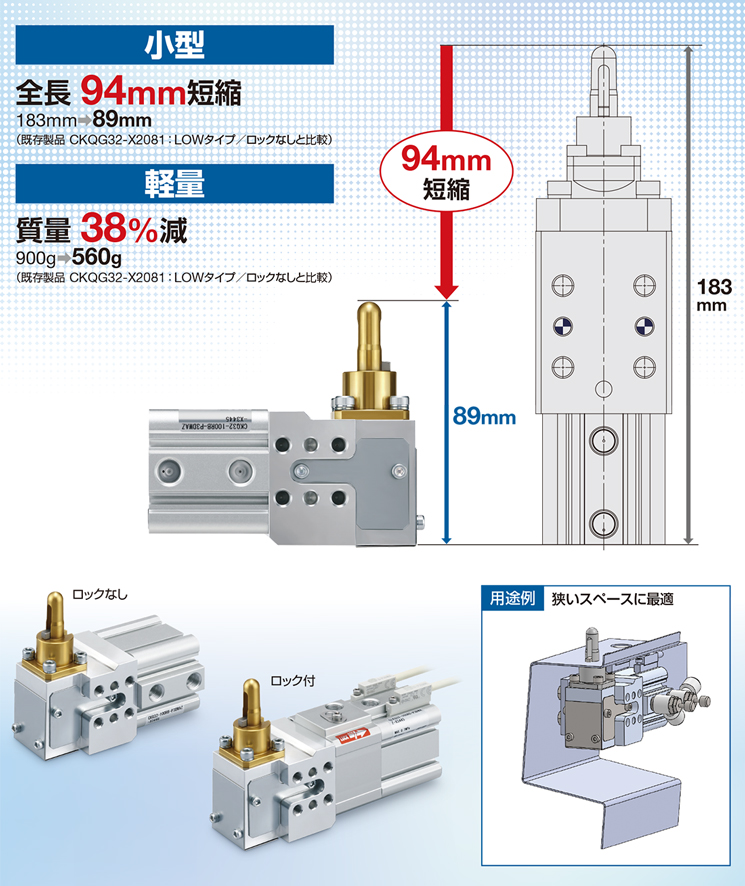

    ・小型：全長 94mm短縮（183mm→89mm）※
    ・軽量：質量 38%減（900g→560g）※
    　※既存製品 CKQG32-X2081：LOWタイプ／ロックなしと比較
    ・非常停止時にワークの落下を防止するロック機構付を設定
    ・クランプアーム位置とポート位置の選択可能
    ・2方向から取付が可能
安全上のご注意　アクチュエータ/共通注意事項
オートスイッチ/共通注意事項　機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）
種類シリーズガイドピン形状チューブ内径（mm）
横型コンパクトタイプ
ロックなし		CKQ32-X3445丸型
ダイヤ型		32
横型コンパクトタイプ
ロック付		CLKQ32-X3445丸型
ダイヤ型		32

製品特長

横型コンパクトタイプ

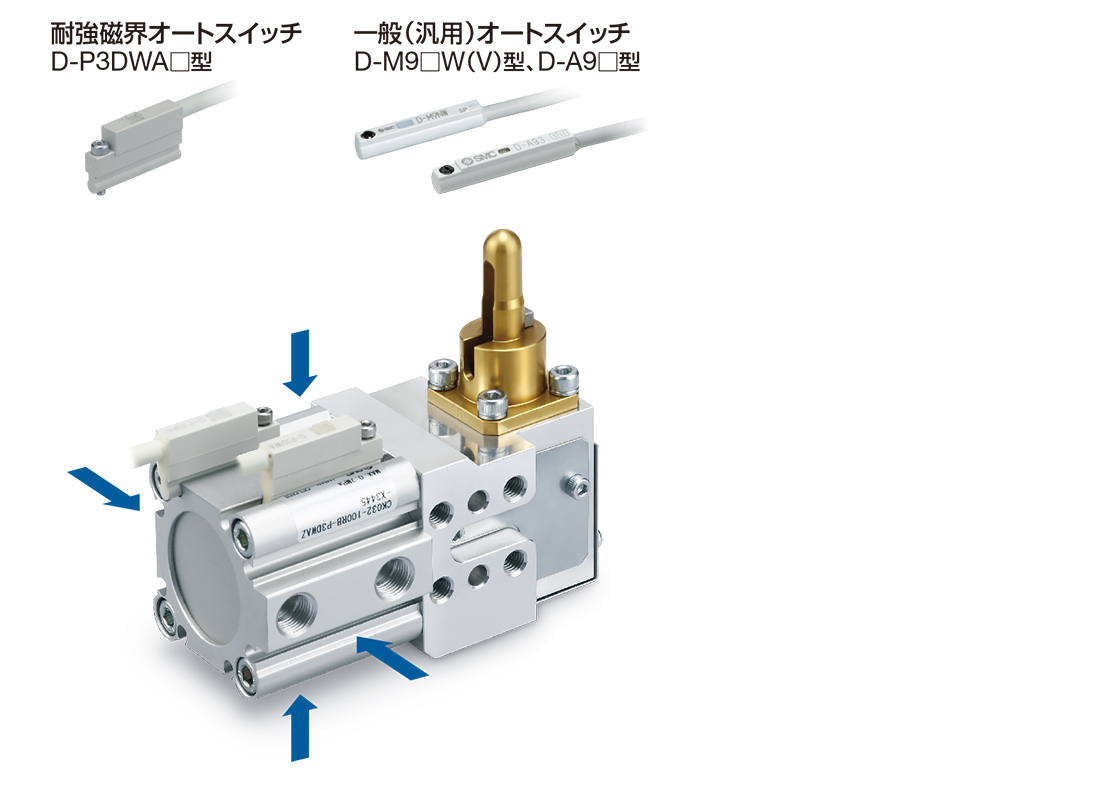

オートスイッチを4面に取付可能

非常停止時にワークの落下を防止するロック機構付を設定

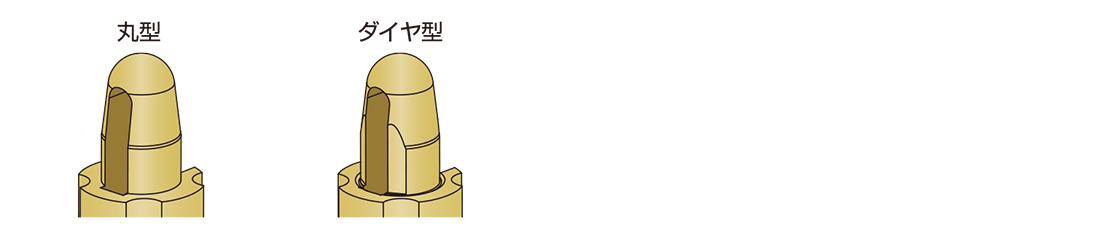

ガイドピン形状：丸型／ダイヤ型

シムでクランプ位置高さの微調整が可能（オプション）

※クランプ位置高さによりクランプ力が変化します。
（詳細はグラフ1 クランプ位置高さとクランプ力の関係をご参照ください）

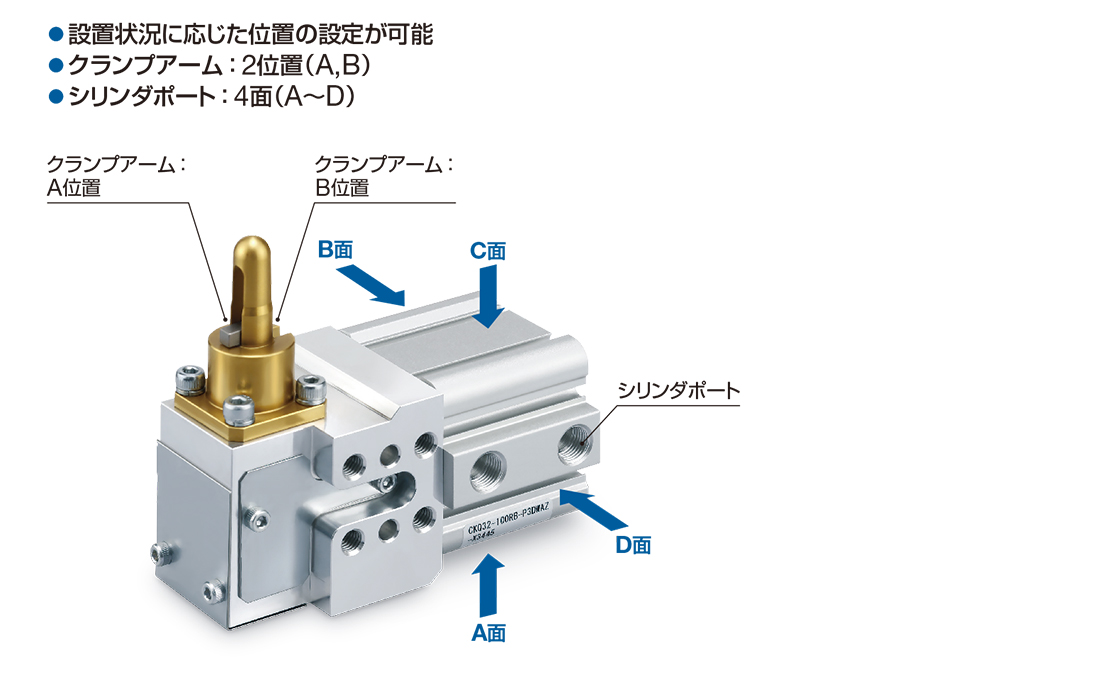

クランプアーム位置とポート位置の選択可能

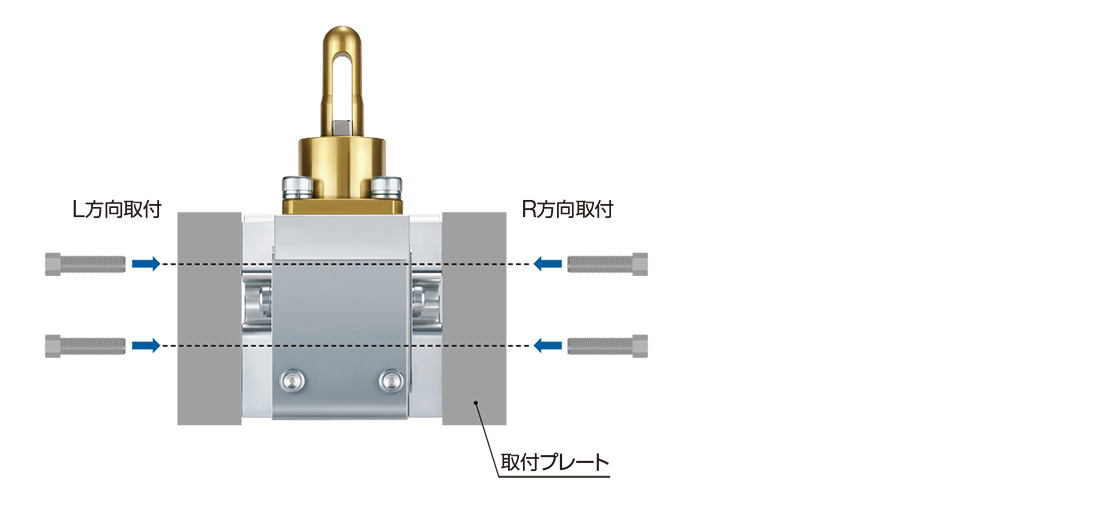

2方向から取付が可能
