産業用通信機器 PROFINET 対応機器
フィールドバス機器 EX245
-
・入力・出力対応
・プッシュプルコネクタ対応
AIDA仕様準拠
SCRJコネクタ、RJ45コネクタ
・省エネ機能 PROFIenergyに対応
・シェアドデバイス機能
・PROFIsafe対応
・IO-Link対応
・System Redundancy S2対応
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した状態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら フィールドバス機器 EX245
取扱説明書
シリーズ 検索結果を表示 EX245 検索結果を表示 フィールドバス機器 EX245
自己宣言書
シリーズ 検索結果を表示 EX245 検索結果を表示
| シリーズ | 保護構造 | 通信プロトコル | 適用バルブ |
|---|---|---|---|
| EX245 | IP65 | PROFINET PROFIsafe | JSY3000，5000（プラグイン） SY3000，5000（プラグイン） VQC2000，4000 |
製品特長
IO-Linkモジュールを追加
『System Redundancy S2』対応

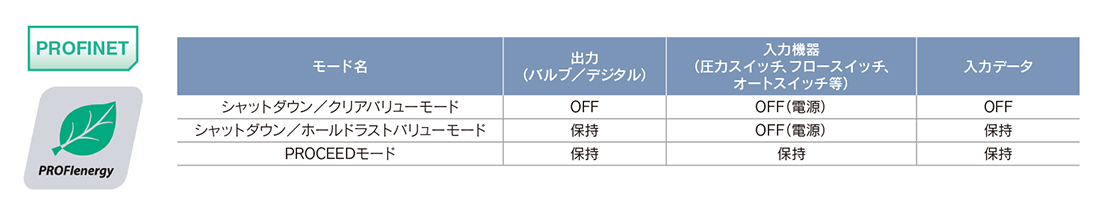

省エネ機能 PROFIenergyに対応
一般的には、工場稼働停止時に工場の電源を一度落としてしまうと、再稼働するまでに多くの時間を要します。
PROFIenergyはPROFINETの通信を維持し、再稼働の時間が掛からないように考慮しながら、省エネを行うことが可能です。IOコントローラ（PLC）からPROFIenergy省エネモードに入る命令をIOデバイス（SIユニット等）に送る際に、省エネを実施する時間の情報も送ります。（昼休み、夜間、週末、長期休業など）SMCのSIユニットは、再稼働に時間を要しませんが、接続される入出力機器（圧力スイッチ、フロースイッチ、オートスイッチ、バルブ等）を考慮し、3つの省エネモードを準備し、お客様の用途に合わせて自由に設定できるようになっています。

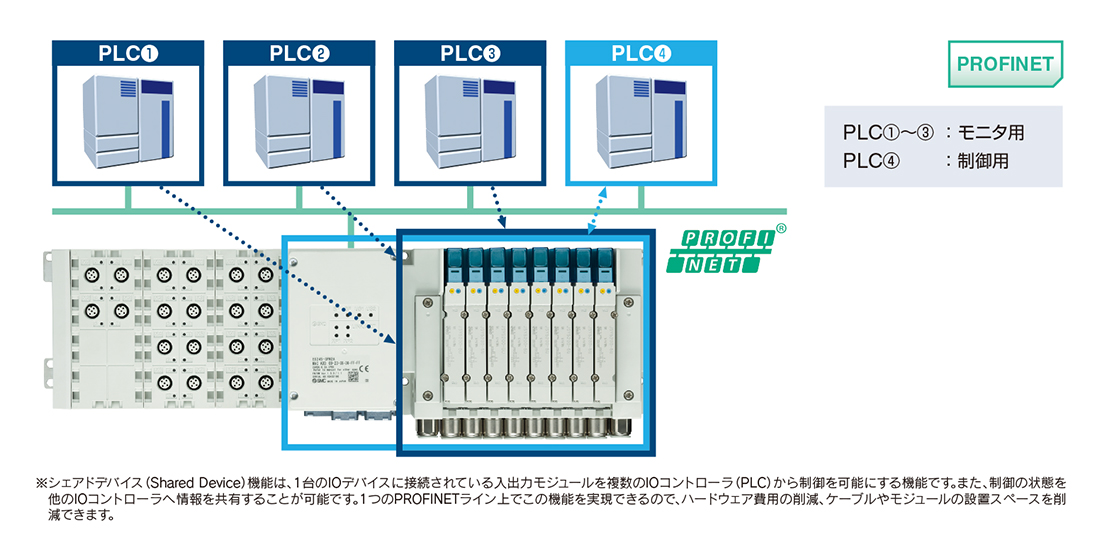

シェアドデバイス機能
1台のSIユニットに接続されている入出力モジュールを複数のIOコントローラ（PLC）から制御できます。
・制御用PLC以外に最大3台までのコントローラと情報共有が可能
・ハードウェア費用、ケーブル／モジュールの設置スペースの削減が可能
System Redundancy S2機能 NEW
EX245-SPN1/2/3AはSystem Redundancy S2に対応しており、プライマリーコントローラが故障しても、バックアップコントローラにより通信を継続します。
予期せぬ通信停止のトラブルを防ぐことができます。
※ System Redundancy S2を使用するためにはPLCが本機能に対応している必要があります。

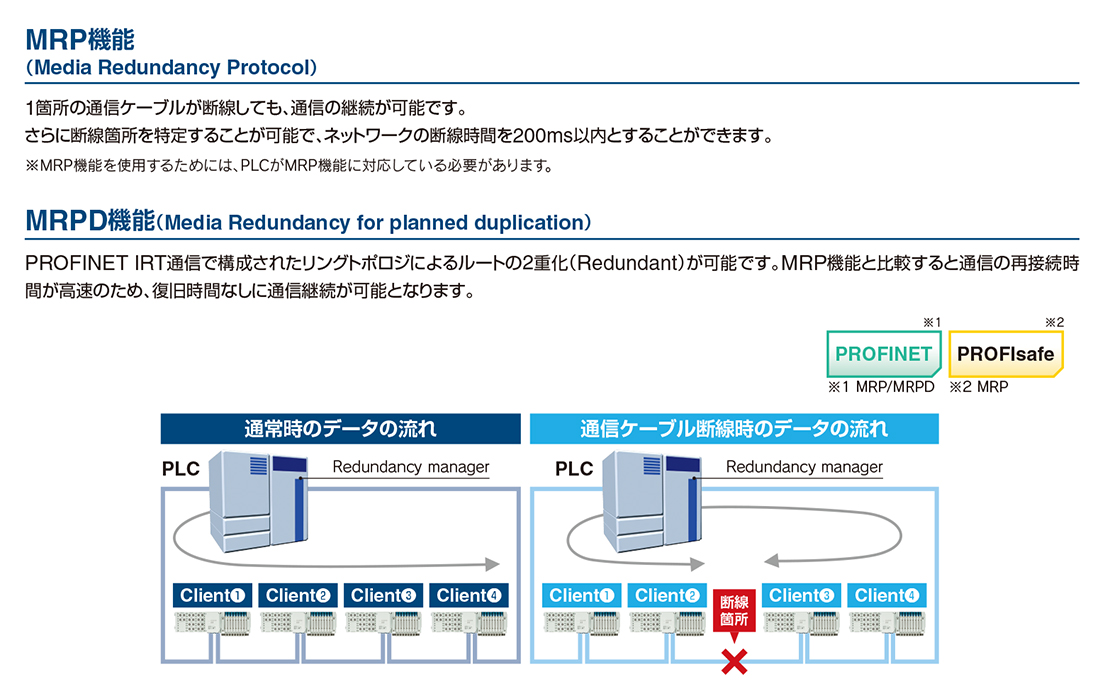

MRP/MRPD機能
NET Load Class Ⅲ対応 【PROFINET】
PROFINETで規定されている負荷テストの最も厳しい条件（Class Ⅲ）で合格、認証を受けております。

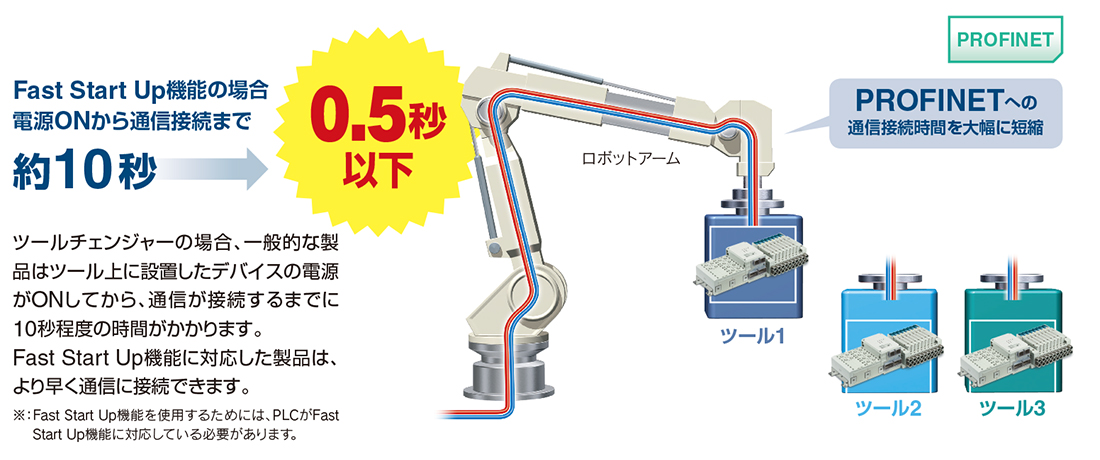

Fast Start Up機能

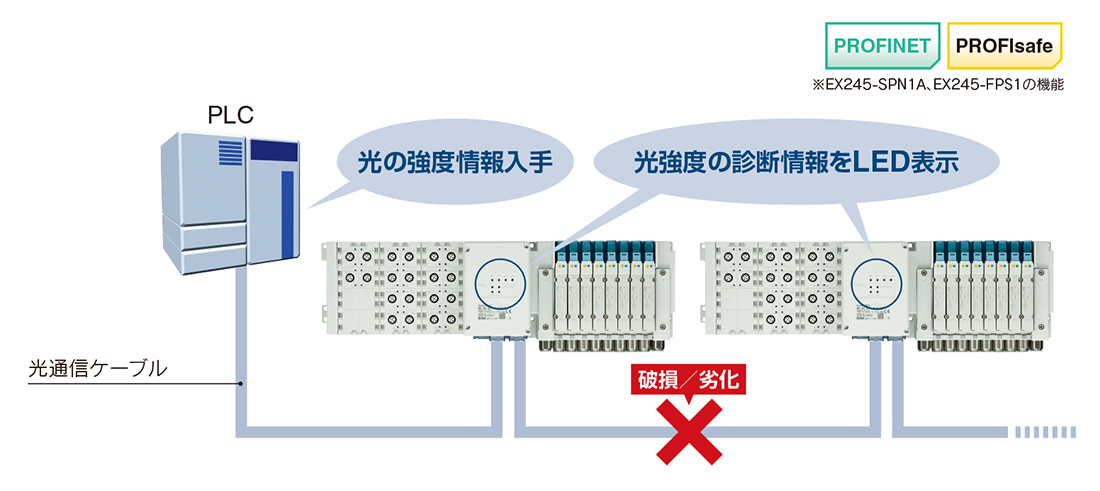

通信用光ケーブルのメンテナンス診断機能
光ケーブルの光の強度を測定し、PLCに伝達。ケーブルの破損や劣化の度合いがわかるため、通信ができなくなる前にメンテナンス（ケーブル交換）可能。

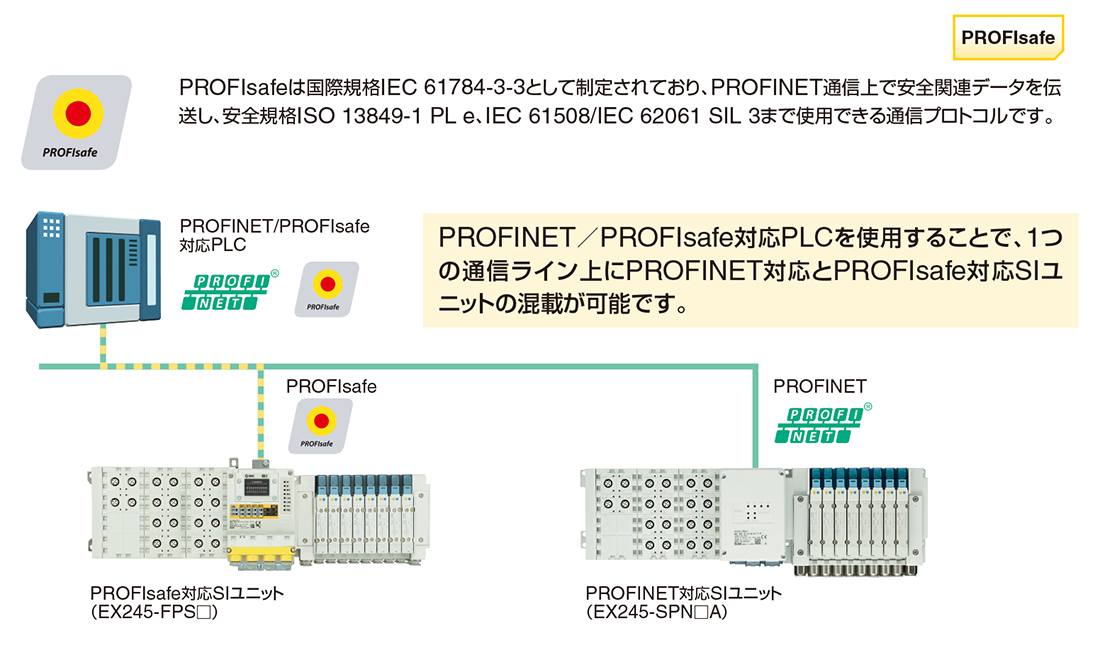

安全通信（PROFIsafe）に対応

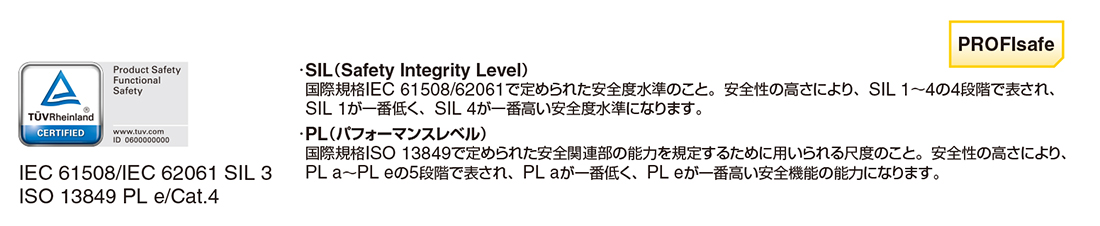

安全規格に対応
お客様の装置／設備の安全設計（ISO/IEC規格対応）を容易にすることを目的にしており、EX245-FPS□は第三者機関（TÜVRheinland）により下記カテゴリの認証を取得しております。

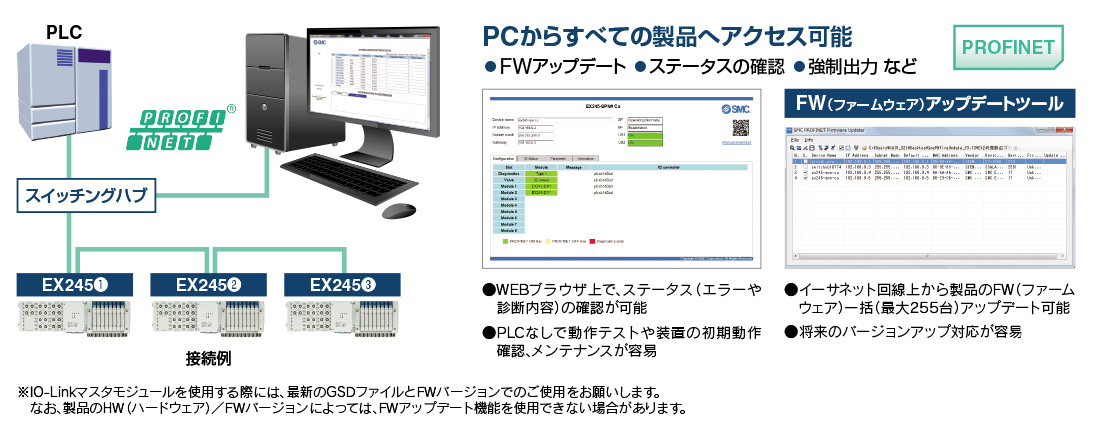

WEBサーバ機能を内蔵、FW（ファームウェア）アップデート可能

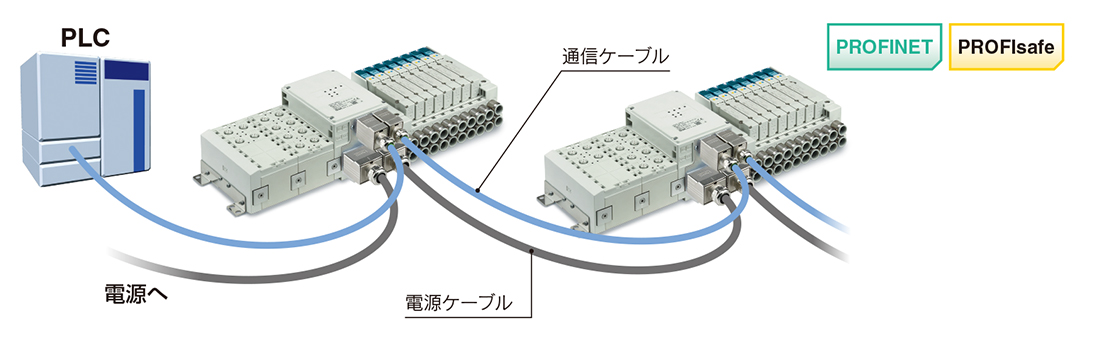

電源ケーブル、通信ケーブルの渡り配線可能
・電源用コネクタ／通信用コネクタをそれぞれ2つ（計4つ）搭載し、渡り配線（デイジーチェーン）が可能
・外付けの分岐コネクタが不要、 配線スペースを削減
・電源コネクタ間の渡し電流 最大16A※に対応
※電源コネクタ7/8インチの許容電流は最大10A、コネクタ間の渡し電流は最大6A

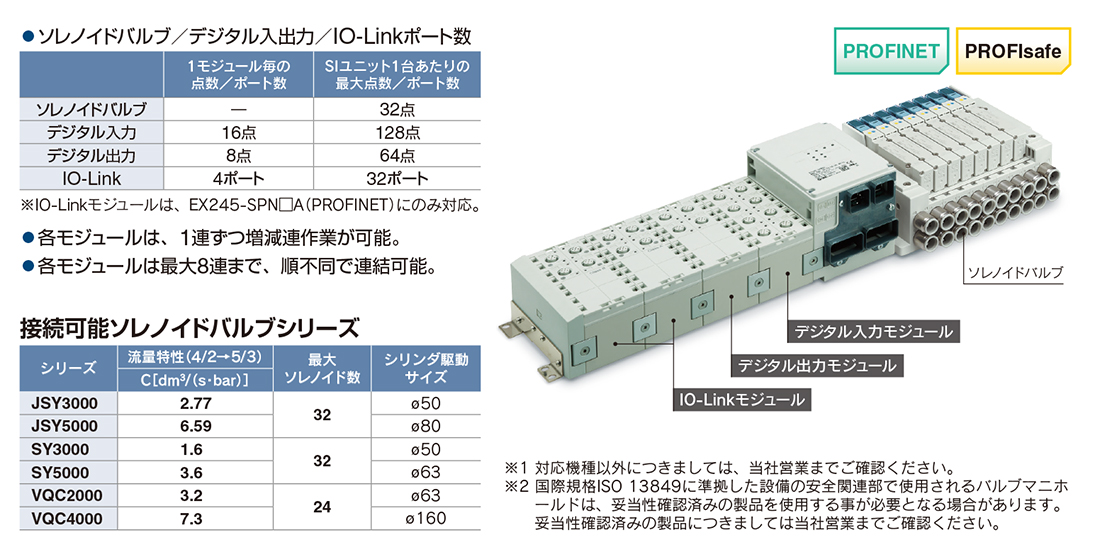

フレキシブルにモジュールの組合せが可能

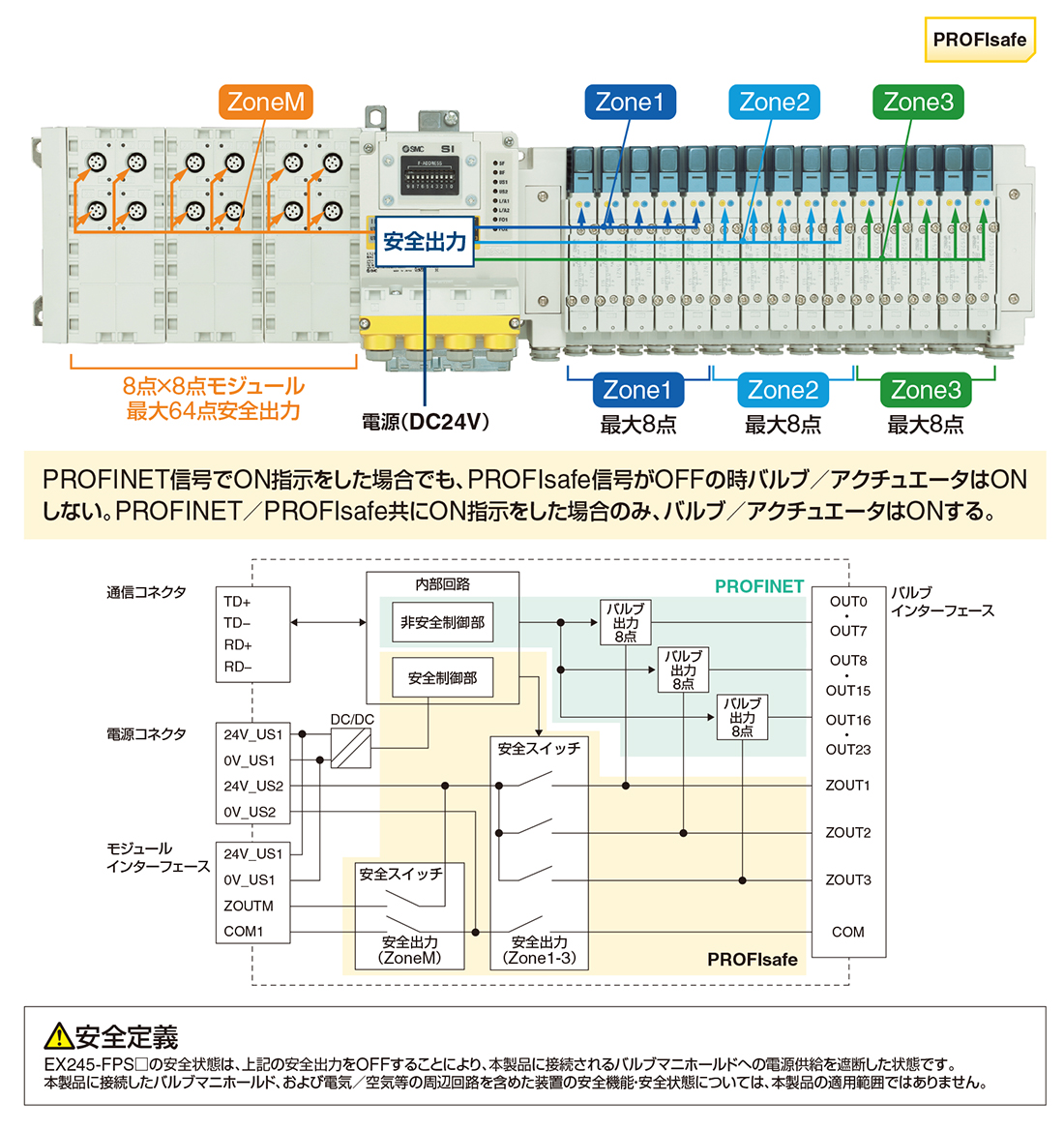

安全出力
EX245-FPS□は安全出力を製品内部に有しており、バルブ用：3ゾーン、出力モジュール用：1ゾーンを独立して制御可能です。PLCからの指令により安全スイッチをOFFすることで、バルブまたは出力モジュールに供給される電圧を遮断し、安全状態に移行します。また、本製品の安全スイッチは24V側、0V側の2つで冗長性を持たせており、常に診断をしております。異常検出時には安全スイッチをOFFします。
安全入力
EX245-FPS□は安全入力を搭載しております。本製品の安全入力には安全入力に対応した機器（レーザスキャナ、ライトカーテン等）を接続することができます。安全入力は下記2種類の方法で取込むことができます。
・単一入力（1 out of 1）時：8点安全入力（SIL 2/PL d）
・二重化入力（1 out of 2）時：4点安全入力（SIL 3/PL e）

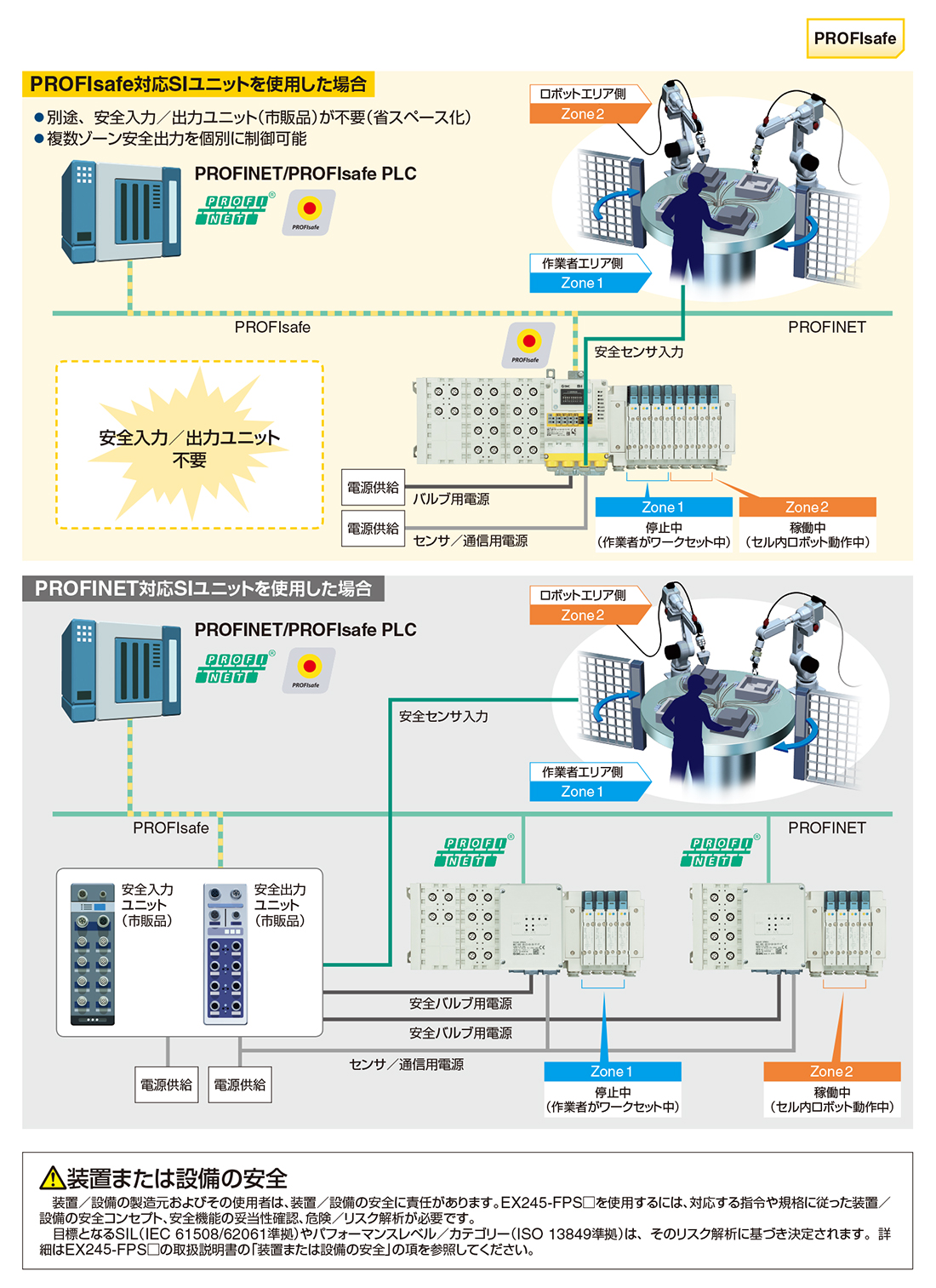

安全入力／出力の構成例
IO-Link
IO-Linkは国際規格IEC61131-9で規定されたセンサ・アクチュエータ用通信技術です。

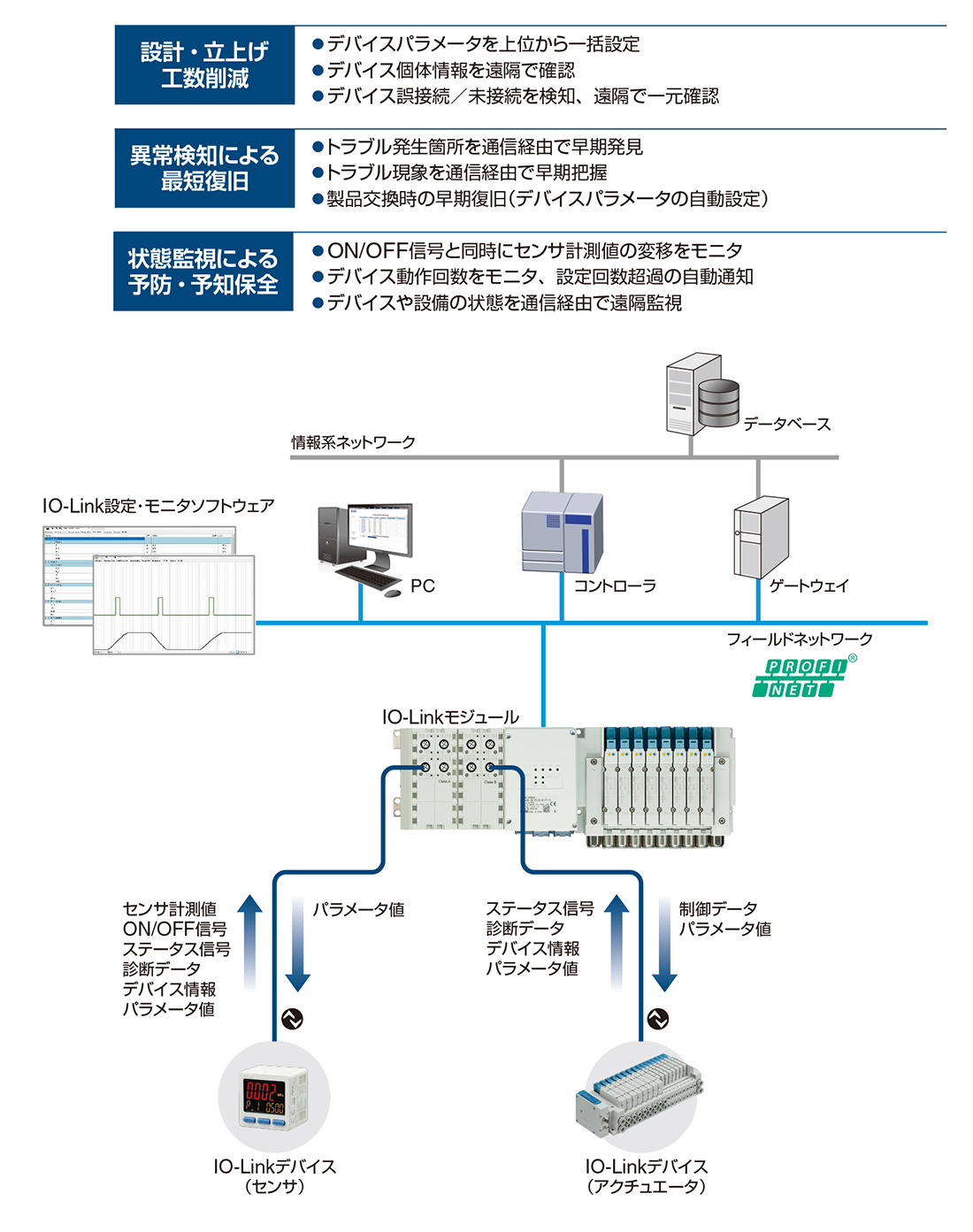

IO-Linkマスタとデバイスを1対1で通信接続し、ON/OFF信号やセンサ計測値などの制御データだけでなく、製造メーカー名や製品品番などのデバイス情報、パラメータ、診断データを送受信します。センサや設備の状態監視や異常検知を可能にし、立上げ工数削減や最短復旧、予防・予知保全に貢献します。

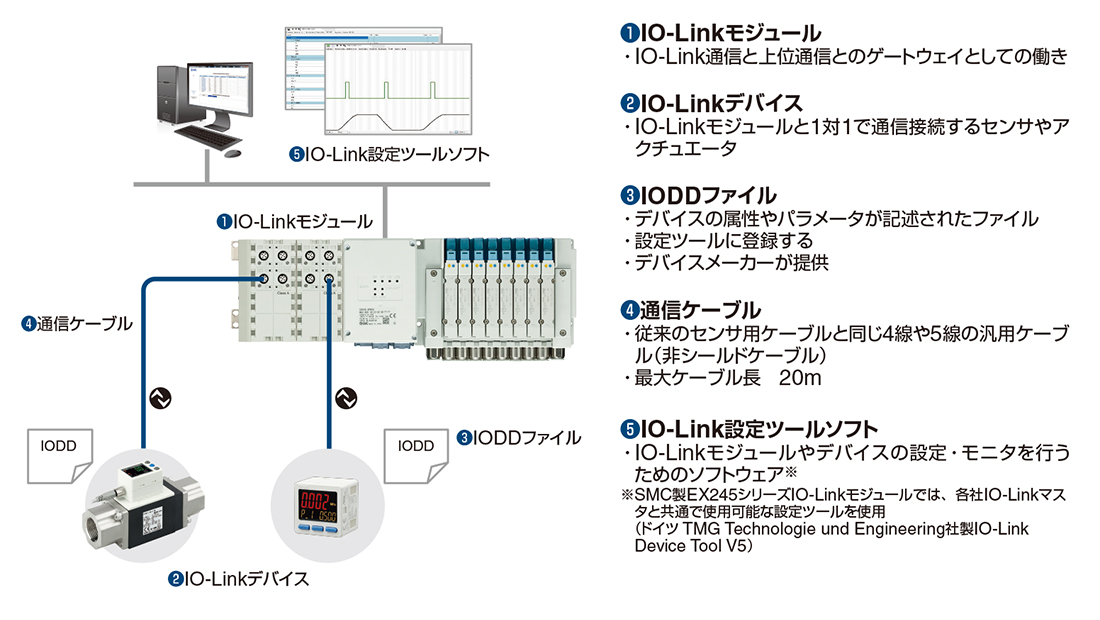

IO-Linkシステム構成

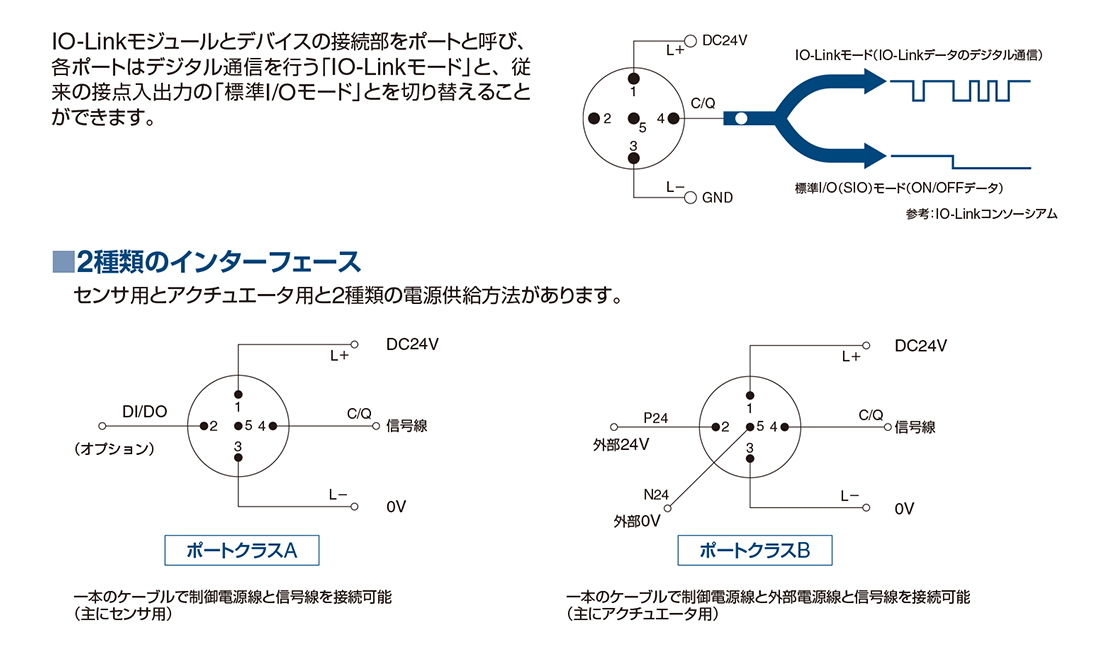

IO-Linkインターフェース

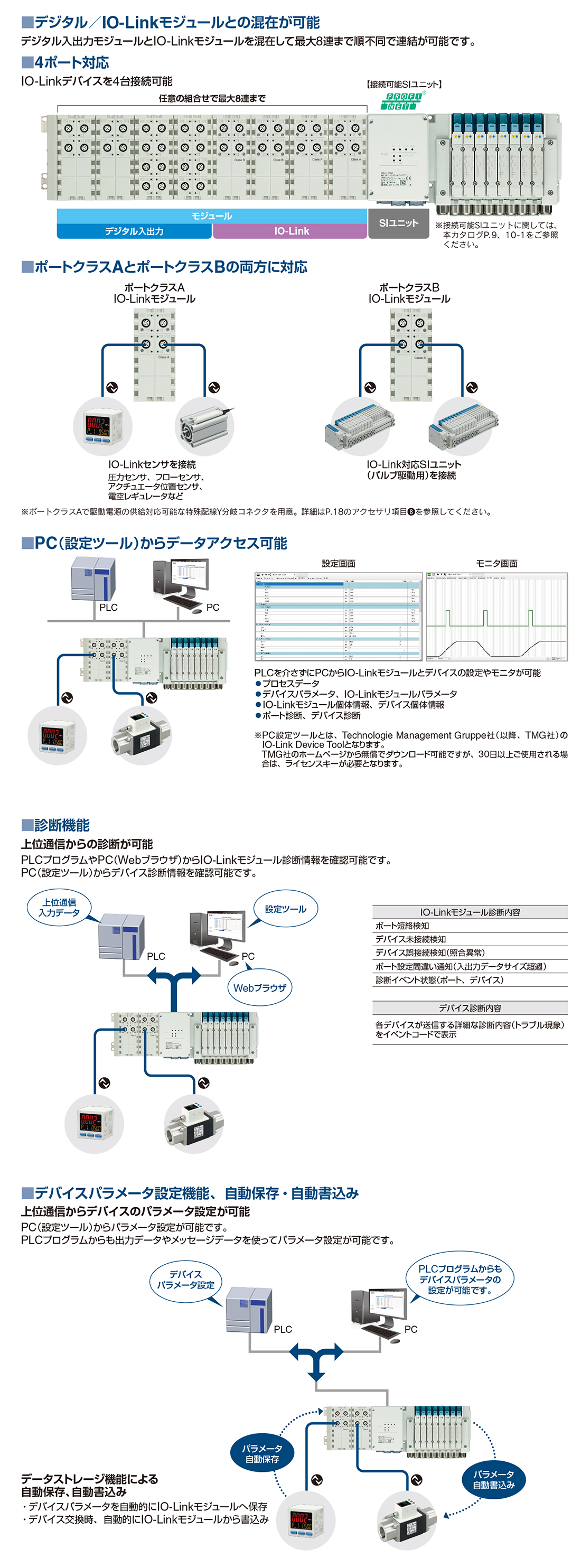

IO-Linkマスタモジュール 【PROFINET】
