2・3ポートソレノイドバルブ/エアオペレートバルブ
直動形/パイロット形2ポートソレノイドバルブ JSX/JSX□

-
・パイロット形蒸気タイプJSXP Series追加 New
・ステンレス製コイルカバーを採用し、耐環境性能向上
【保護構造IP67/NEMA4X※】※DIN形ターミナルはIP65
・省スペース
小型:バルブ容積 25% 削減(従来比)
軽量:30% 削減(従来比)
・省エネ
コイルの力10%向上(従来比)、消費電力14%削減(従来比)
・リード線 360°取出し可能
・屋外環境での耐候性向上
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した状態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 直動形/パイロット形2ポートソレノイドバルブ JSX/JSX□
取扱説明書
シリーズ タイプ 検索結果を表示 JSX 直動形 検索結果を表示 JSX□□U 直動形
大流量/省電力タイプ検索結果を表示 JSX□□V 直動形真空タイプ 検索結果を表示 JSX□□H 直動形高圧タイプ 検索結果を表示 JSX□□S 直動形蒸気タイプ 検索結果を表示 JSXM 直動形モジュラ取付形 検索結果を表示 JSXD パイロット形 検索結果を表示 JSXP 蒸気タイプ JSXZ 差圧ゼロパイロット形 検索結果を表示 直動形/パイロット形2ポートソレノイドバルブ JSX/JSX□
自己宣言書
シリーズ タイプ 検索結果を表示 JSX 直動形 検索結果を表示 JSX□□U 直動形
大流量/省電力タイプ検索結果を表示 JSX□□V 直動形真空タイプ 検索結果を表示 JSX□□H 直動形高圧タイプ 検索結果を表示 JSX□□S 直動形蒸気タイプ 検索結果を表示 JSXM 直動形モジュラ取付形 検索結果を表示 JSXD パイロット形 検索結果を表示 JSXP 蒸気タイプ 検索結果を表示 JSXZ 差圧ゼロパイロット形 検索結果を表示

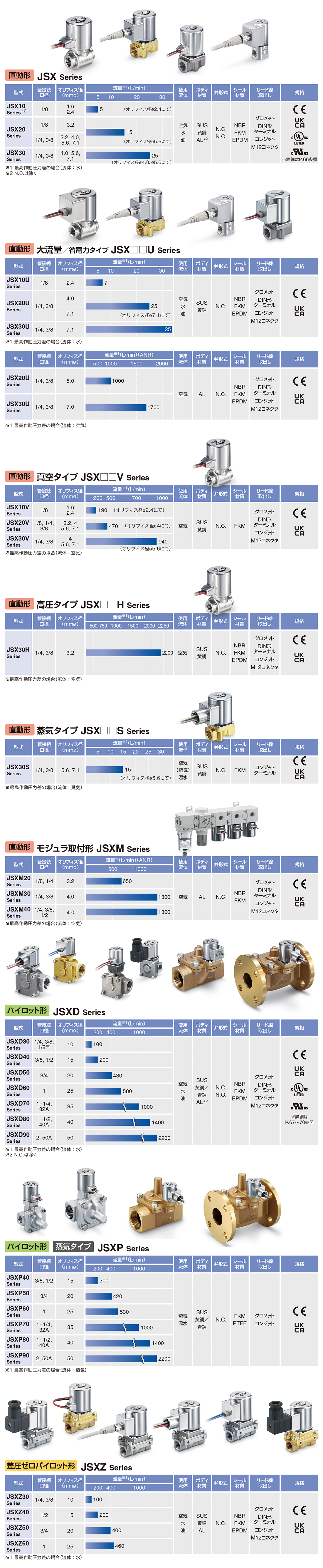

シリーズ | タイプ | 弁形式 | 管接続口径 | オリフィス径(mmφ) |
---|---|---|---|---|
JSX | 直動形 | N.C. | 1/8,1/4,3/8 | 1.6~7.1 |
JSX□□U | 直動形 大流量/省電力タイプ | N.C. | 1/8,1/4,3/8 | 2.4~7.1 |
JSX□□V | 直動形真空タイプ | N.C. | 1/8,1/4,3/8 | 1.6~7.1 |
JSX□□H | 直動形高圧タイプ | N.C. | 1/4,3/8 | 3.2 |
JSX□□S | 直動形蒸気タイプ | N.C. | 1/4,3/8 | 5.6,7.1 |
JSXM | 直動形モジュラ取付形 | N.C. | 1/8,1/4,3/8,1/2 | 3.2,4 |
JSXD | パイロット形 | N.C. | 1/4,3/8,1/2,3/4,1, 1 1/4,1 1/2,2,32A,40A,50A | 10~50 |
JSXP | 蒸気タイプ | N.C. | 3/8,1/2,3/4,1,
1 1/4, 1 1/2,2,32A,40A,50A | 15~50 |
JSXZ | 差圧ゼロパイロット形 | N.C. | 1/4,3/8,1/2,3/8,1/2,3/4,1 | 10~25 |

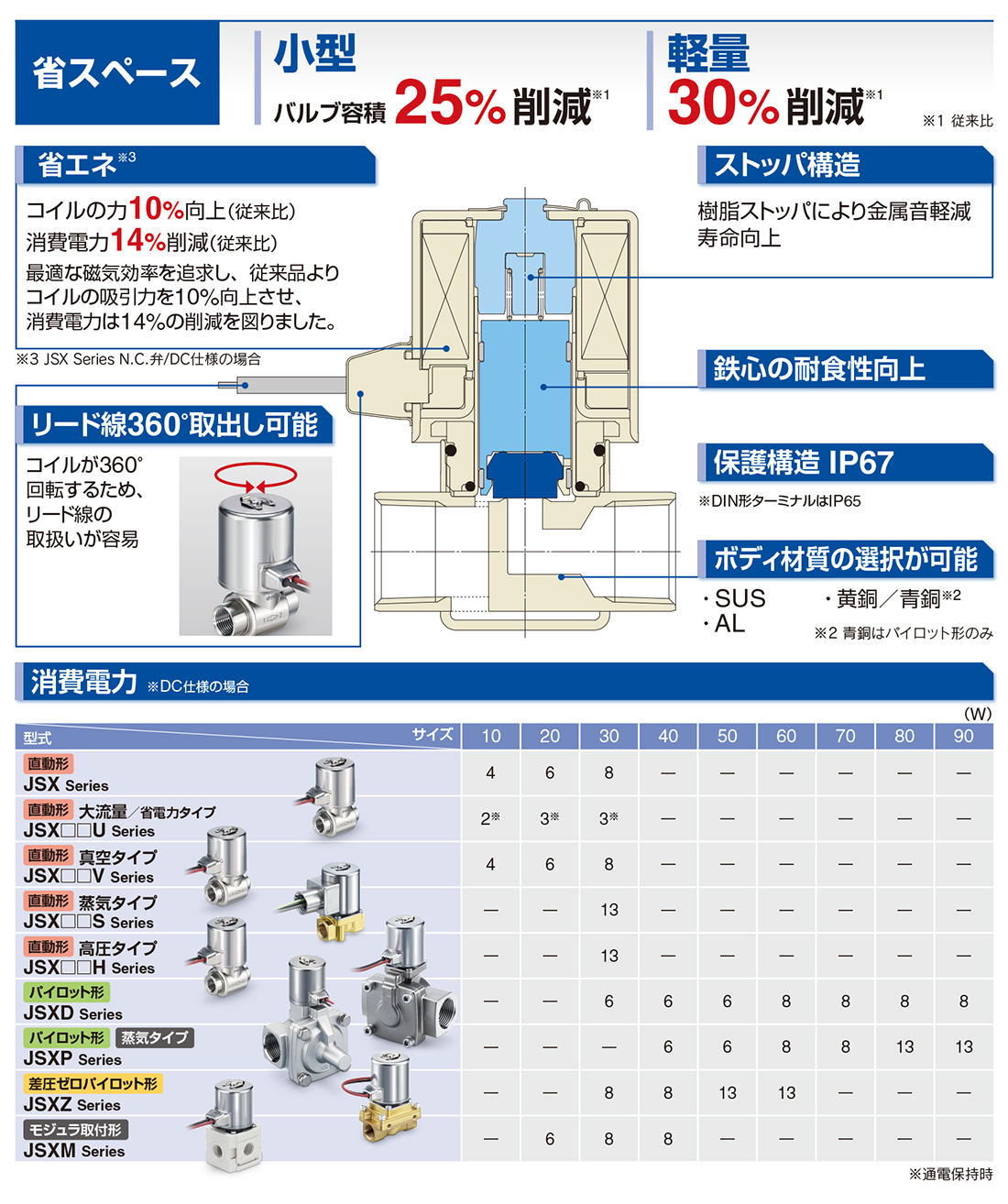

製品特長
ステンレス製コイルカバーを採用し、耐環境性能向上【保護構造IP67/NEMA4X※】
※DIN形ターミナルはIP65

シリーズバリエーション

省スペース 小型:バルブ容積 25% 削減(従来比)、軽量:30% 削減(従来比)

全波整流器タイプ(AC仕様:絶縁種別 B種)
-
・耐久性向上
特殊構造により寿命向上(従来クマトリコイル比較)
・うなり音低減
全波整流によってDC化することにより、うなり音を低減
・皮相電力低減 ※B種/N.C.弁の場合(従来比)9.5VA → 8VA (JSX20/JSXD60, 70シリーズ) 12VA → 9.5VA(JSX30/JSXD80, 90シリーズ)
-
・OFF応答性向上
特殊構造により油など粘性の高い流体で 使用時のOFF応答性を向上
・静音構造
特殊構造により作動時の金属音を低減

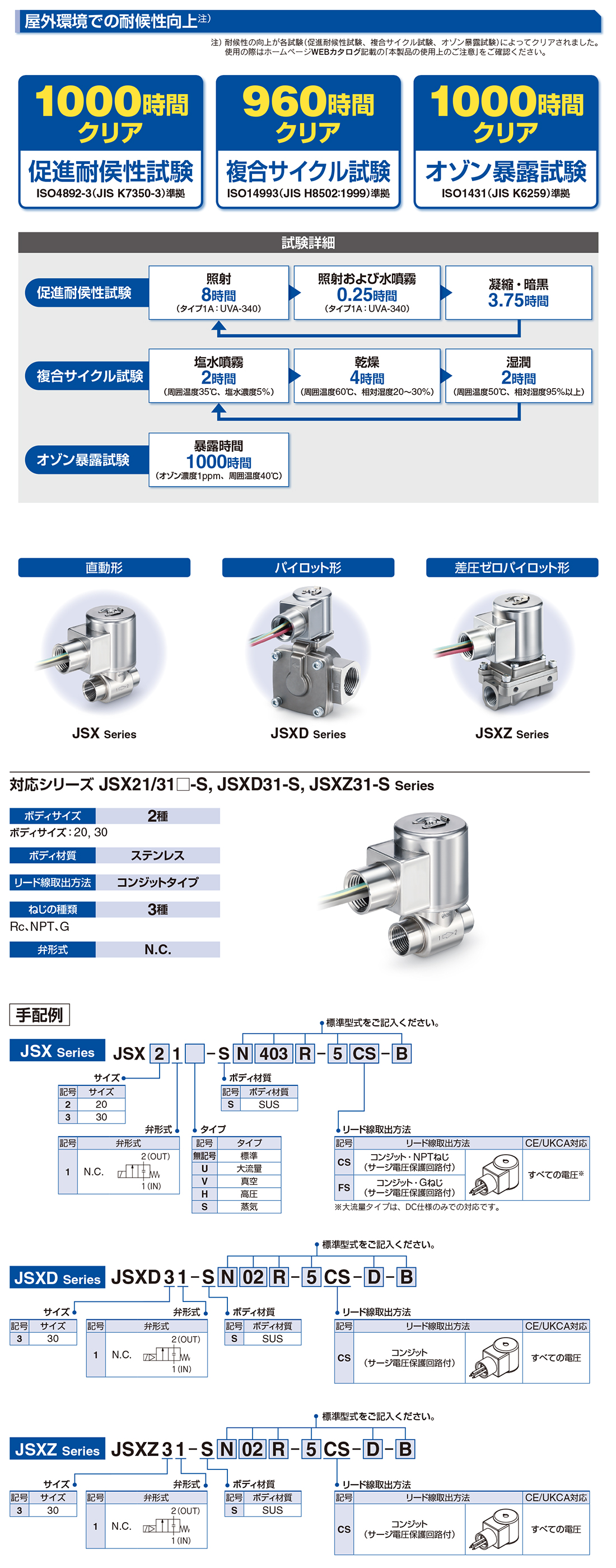

屋外環境での耐候性向上

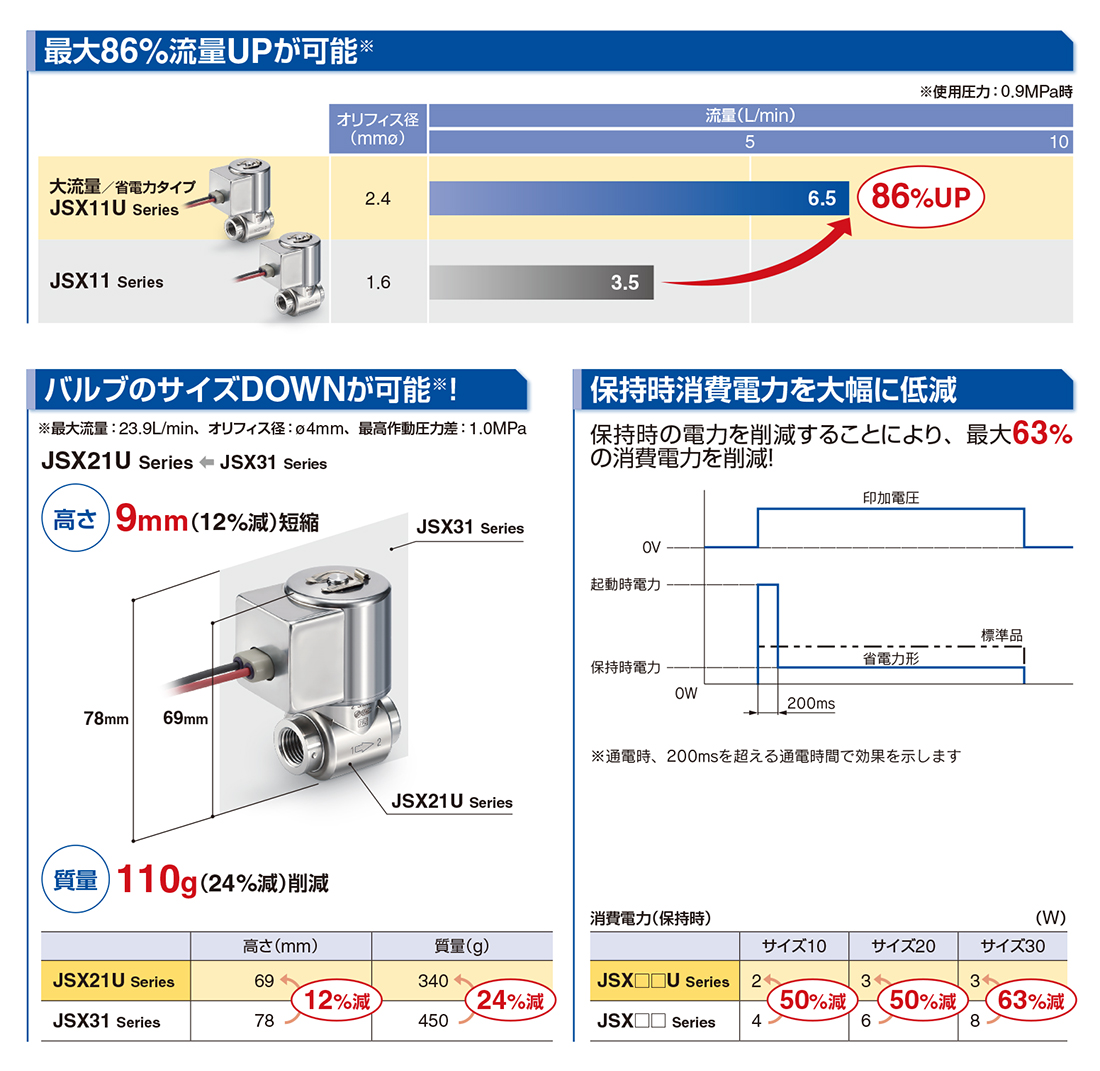

大流量/省電力タイプ 2ポートソレノイドバルブ JSX□□U Series

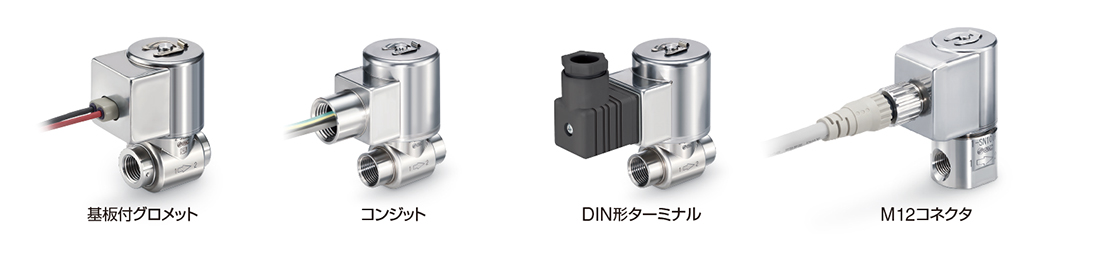

リード線取出方法

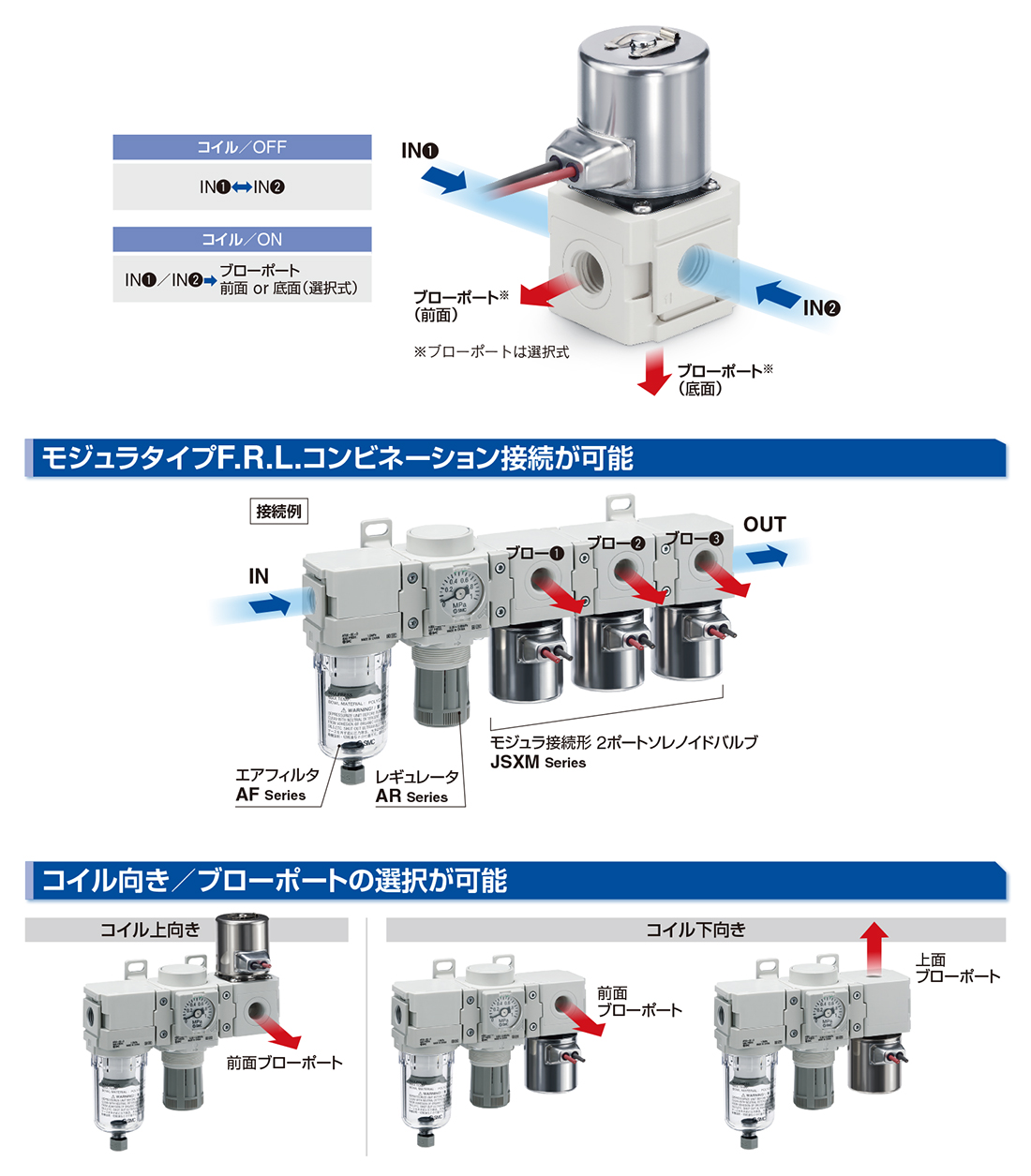

モジュラ取付形2ポートソレノイドバルブ JSXM Series

詳細はこちら
簡易特注システム

詳細はこちら
