特殊環境用管継手

EHEDG適合／クリーンデザイン／FDA適合管継手 KFG2H□-E/KFG2H□-C/KQ□2-F・KFG2-F

    ・ハイジェニックデザイン採用で洗浄後の液だまりを防止
    ・FDA適合した材質を使用
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • EHEDG適合／クリーンデザイン／FDA適合管継手 KFG2H□-E/KFG2H□-C/KQ□2-F・KFG2-F
    取扱説明書
    種類 シリーズ 検索結果を表示
    EHEDG適合KFG2H□-E検索結果を表示
    クリーンデザインKFG2H□-C検索結果を表示
    FDA適合KQG2-F検索結果を表示
    FDA適合KQB2-F検索結果を表示
    FDA適合KFG2-F検索結果を表示
安全上のご注意　管継手&チューブ/共通注意事項　バリエーション
特定開発品情報　グリーン対応（RoHS）
種類シリーズ名称ねじの種類
EHEDG適合KFG2H□-ESUS316インサート管継手M，Gねじ
クリーンデザインKFG2H□-CSUS316インサート管継手M，Gねじ
FDA適合KQG2-FSUS316ワンタッチ管継手M，R，Rc，
UNF，NPT
G
FDA適合KQB2-F金属ワンタッチ管継手M，R，Rc，
UNF，NPT
G
FDA適合KFG2-FSUS316インサート管継手R，Rc，
NPT
G

製品特長

ハイジェニックデザイン採用で洗浄後の液だまりを防止

FDA適合した材質を使用

EHEDG適合管継手　KFG2H□-E Series

●EHEDG認証

  • ●液だまりしにくい形状

  • ●保護等級IP69K試験をクリア

    ●ゴム部品

    材質は、FDA（米国食品医薬品局）§177.2600に適合している特殊FKM。色は、視認しやすい青を採用。

    ●形状：ハーフユニオン

    ●接続ねじ：M, G※

    ※ISO 16030に準拠

    ●使用流体温度：－5～150℃

クリーンデザイン管継手　KFG2H□-C Series

  • ●液だまりしにくい形状

  • ●金属材質：SUS316

    ●ゴム部品

    材質は、FDA（米国食品医薬品局）§177.2600に適合している特殊FKM。色は、視認しやすい青を採用。

    ●形状：ハーフユニオン

    接続ねじ：M, G※

    ※ISO 16030に準拠

    ●使用流体温度：－5～150℃

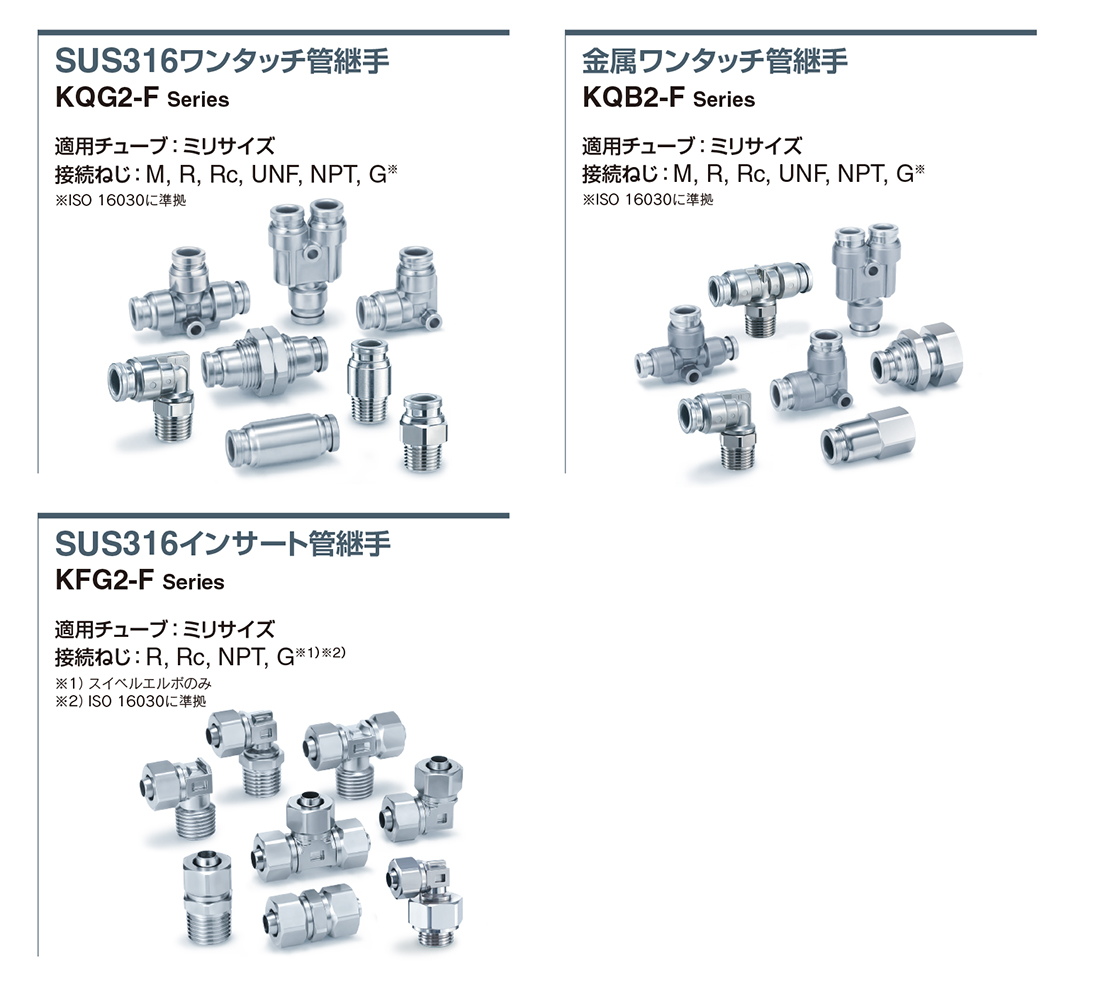

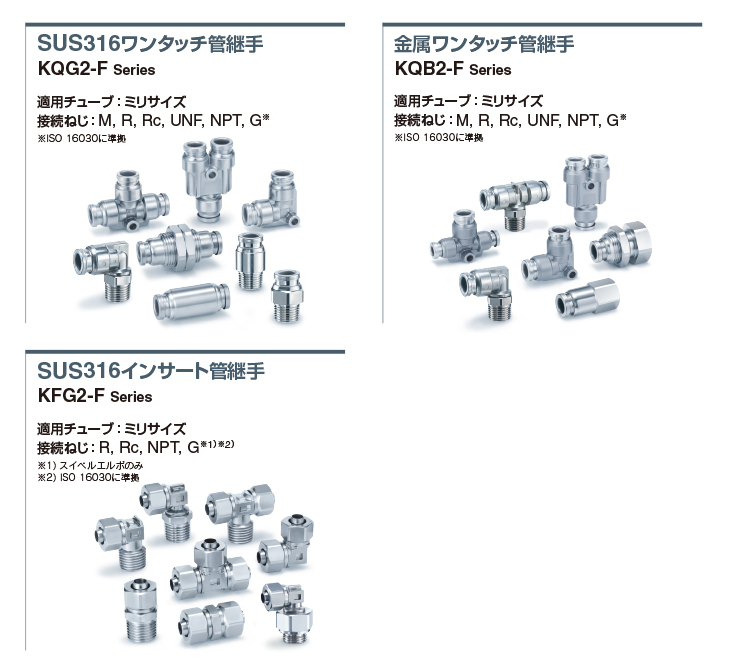

FDA適合管継手　KQG2-F/KQB2-F/KFG2-F Series

●ゴム部品

材質は、FDA（米国食品医薬品局）§177.2600に適合しているFKM。

●グリース

NSF H1に適合したパラフィン油系のグリースを使用。

FDA（米国食品医薬品局）適合チューブ
