マグネット式ロッドレスシリンダ

マグネット式ロッドレスシリンダ/基本形 CY3B

    ・軽量化
    　ボディ、ヘッドカバー形状および
    　マグネットカップリングにより質量削減。
    　質量16%削減(1.35kg→1.13kg)
    ・潤滑性向上
    　ピストン部に潤滑保持用ルブリテーナを配置し、
    　常に潤滑膜が形成され潤滑性向上。（チューブ内径ø15～ø63）
    ・安定作動
    　ボディ側ウェアリングを最大30%長くすることで
    　スムーズな作動を実現。
    ・仕様、磁石保持力、取付寸法は既存製品CY3Bシリーズと同一
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • マグネット式ロッドレスシリンダ/基本形 CY3B
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    基本形CY3B複動検索結果を表示
安全上のご注意　アクチュエータ/共通注意事項　オートスイッチ/共通注意事項　機種選定・技術資料　バリエーション/機種選定のポイント　特定開発品情報　グリーン対応（RoHS）
形式シリーズ作動方式チューブ内径（mm）
基本形CY3B複動6，10，15，20，25，32，40，50，63

製品特長

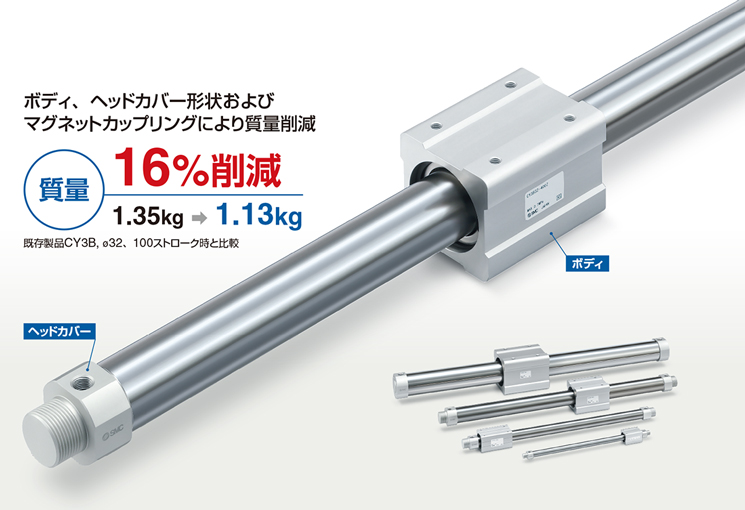

軽量化　質量16%削減(1.35kg → 1.13kg)

既存製品CY3B, ø32、100ストローク時と比較

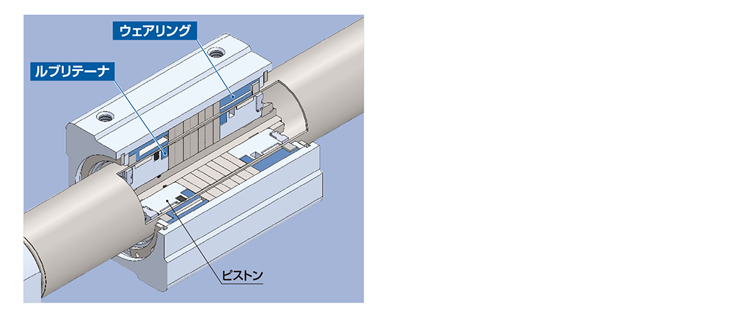

潤滑性向上

ピストン部に潤滑保持用ルブリテーナを配置し常に潤滑膜が形成され潤滑性向上。（チューブ内径ø15〜ø63）

安定作動

ボディ側ウェアリングを最大30%長くすることでスムーズな作動を実現。

仕様、磁石保持力、取付寸法は既存製品CY3Bシリーズと同一です。

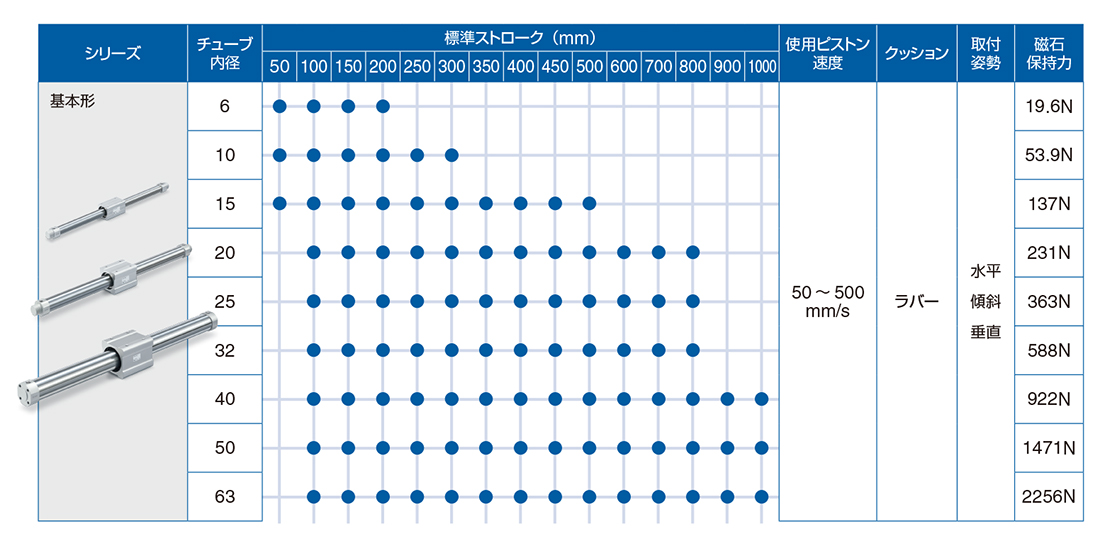

シリーズバリエーション
