管継手

SUS316インサート管継手 KFG2

    ・小型、軽量。
    ・使用流体温度：－65～260℃（スイベルエルボは－5～150℃）
    ・材質：SUS316、ゴム材質未使用（スイベルエルボ除く）
    ・ノングリース、蒸気使用可。食品衛生法適合。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　管継手&チューブ/共通注意事項　バリエーション
特定開発品情報　グリーン対応（RoHS）
シリーズサイズチューブ外径×内径接続ねじ
KFG2ミリφ4×φ2.5, φ4×φ3, φ6×φ4, φ8×φ6, φ10×φ7.5
φ10×φ8, φ12×φ9, φ12×φ10, φ16×φ13		R・Rc 1/8，1/4，3/8，1/2
KFG2インチφ1/8''×φ0．086''，φ5/32''×0．098''，φ1/4''×φ5/32''
φ5/16''×0．236''，φ3/8''×φ1/4''，φ1/2''×φ3/8''		NPT1/8，1/4，3/8，1/2

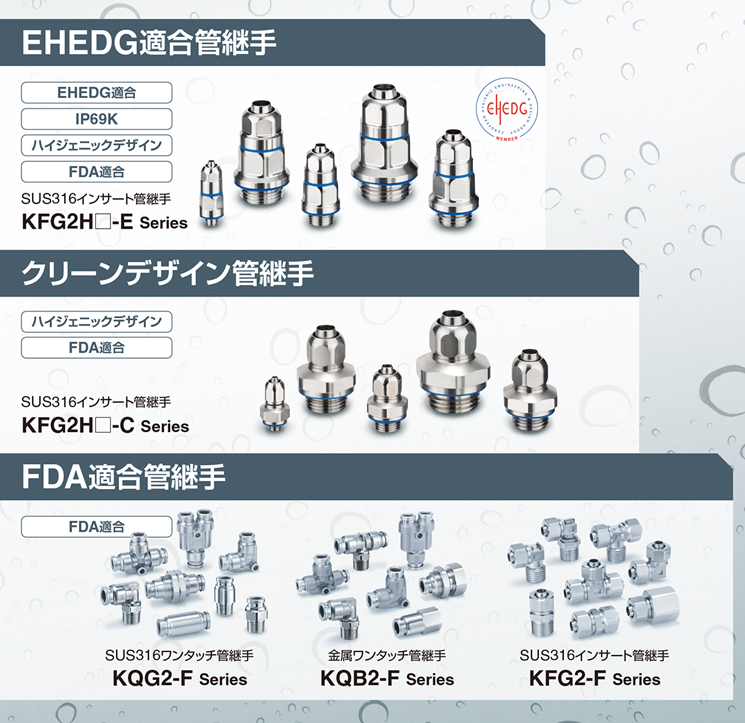

製品特長

ハイジェニックデザイン採用で洗浄後の液だまりを防止

FDA適合した材質を使用

EHEDG適合管継手　KFG2H□-E Series

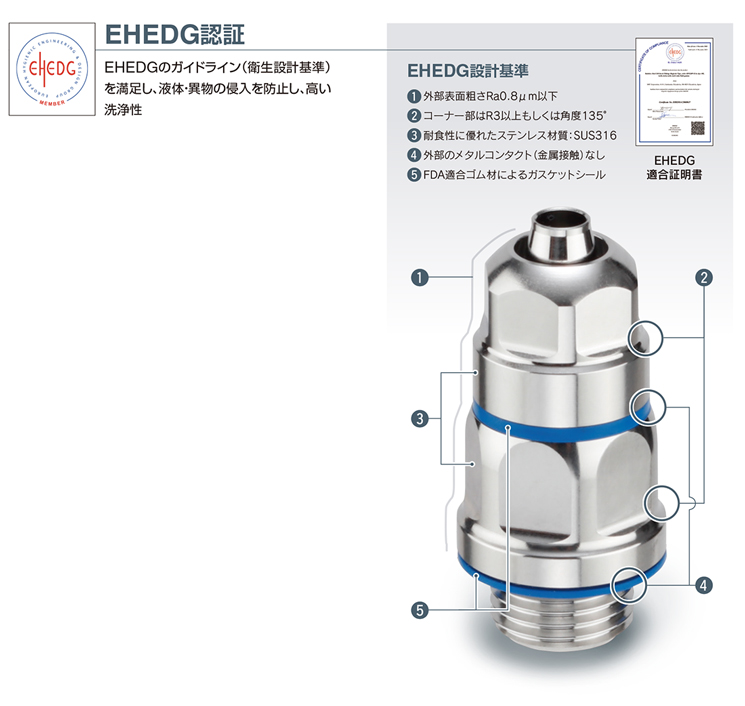

●EHEDG認証

  • ●液だまりしにくい形状

  • ●保護等級IP69K試験をクリア

    ●ゴム部品

    材質は、FDA（米国食品医薬品局）§177.2600に適合している特殊FKM。色は、視認しやすい青を採用。

    ●形状：ハーフユニオン

    ●接続ねじ：M, G※

    ※ISO 16030に準拠

    ●使用流体温度：－5～150℃

クリーンデザイン管継手　KFG2H□-C Series

  • ●液だまりしにくい形状

  • ●金属材質：SUS316

    ●ゴム部品

    材質は、FDA（米国食品医薬品局）§177.2600に適合している特殊FKM。色は、視認しやすい青を採用。

    ●形状：ハーフユニオン

    ●接続ねじ：M, G※

    ※ISO 16030に準拠

    ●使用流体温度：－5～150℃

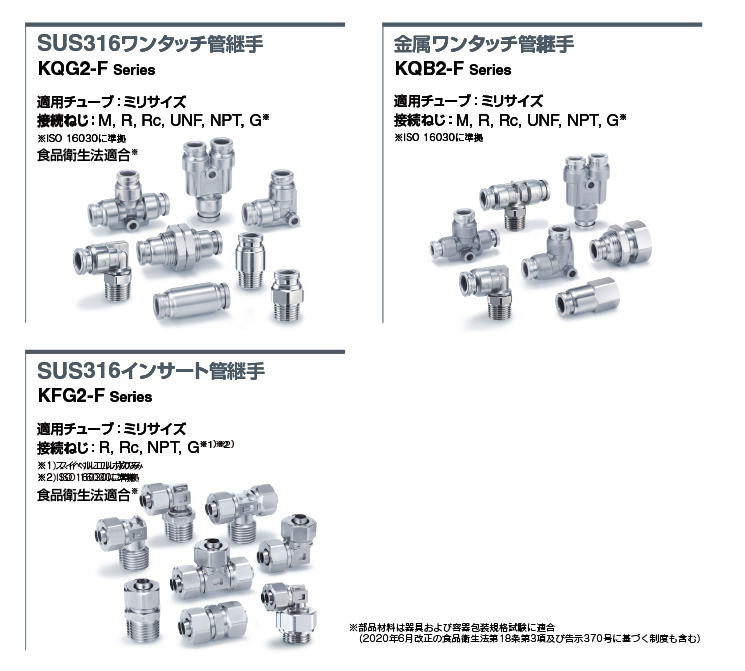

FDA適合管継手　KQG2-F/KQB2-F/KFG2-F Series

●ゴム部品

材質は、FDA（米国食品医薬品局）§177.2600に適合している特殊FKM。

●グリース

NSF H1に適合したパラフィン油系のグリースを使用。

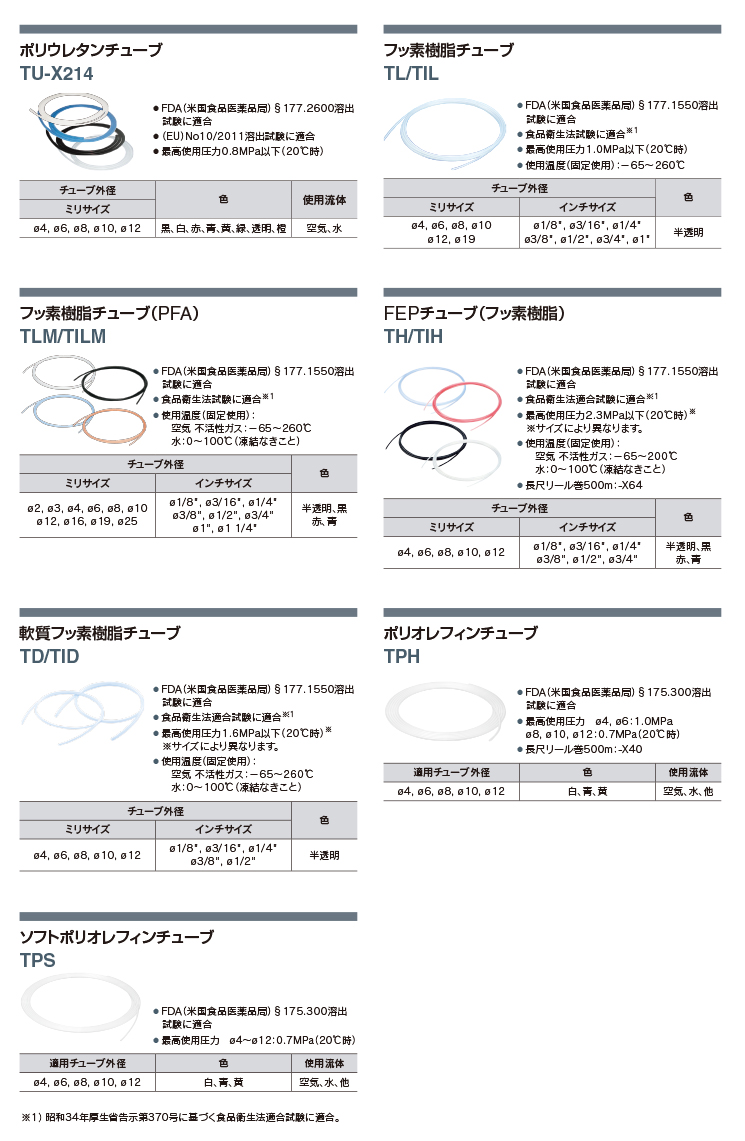

FDA（米国食品医薬品局）適合チューブ
