2・3ポートソレノイドバルブ／エアオペレートバルブ

差圧ゼロ作動パイロット形2ポートソレノイド VXS

    ・蒸気用
    ・長寿命 300万回（当社試験条件による）
    ・耐異物性向上
    ・皮相電力低減 18VA→12VA、20VA→15VA
    ・コイル温度上昇値低減 120℃→100℃
    ・IP65
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 差圧ゼロ作動パイロット形2ポートソレノイド VXS
    取扱説明書
    シリーズ 検索結果を表示
    VXS検索結果を表示
  • 差圧ゼロ作動パイロット形2ポートソレノイド VXS
    自己宣言書
    シリーズ 検索結果を表示
    VXS検索結果を表示
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項
機器選定・流量特性　バリエーション/選定手順/一覧表　特定開発品情報　グリーン対応（RoHS）　極性・配線資料

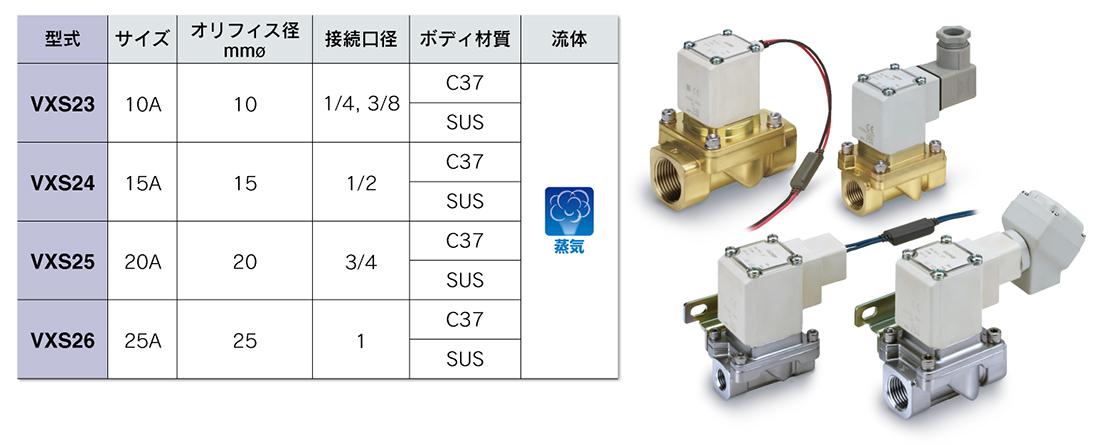

シリーズ弁形式管接続口径オリフィス径（mmφ）
VXSN.C.1/4～110～25

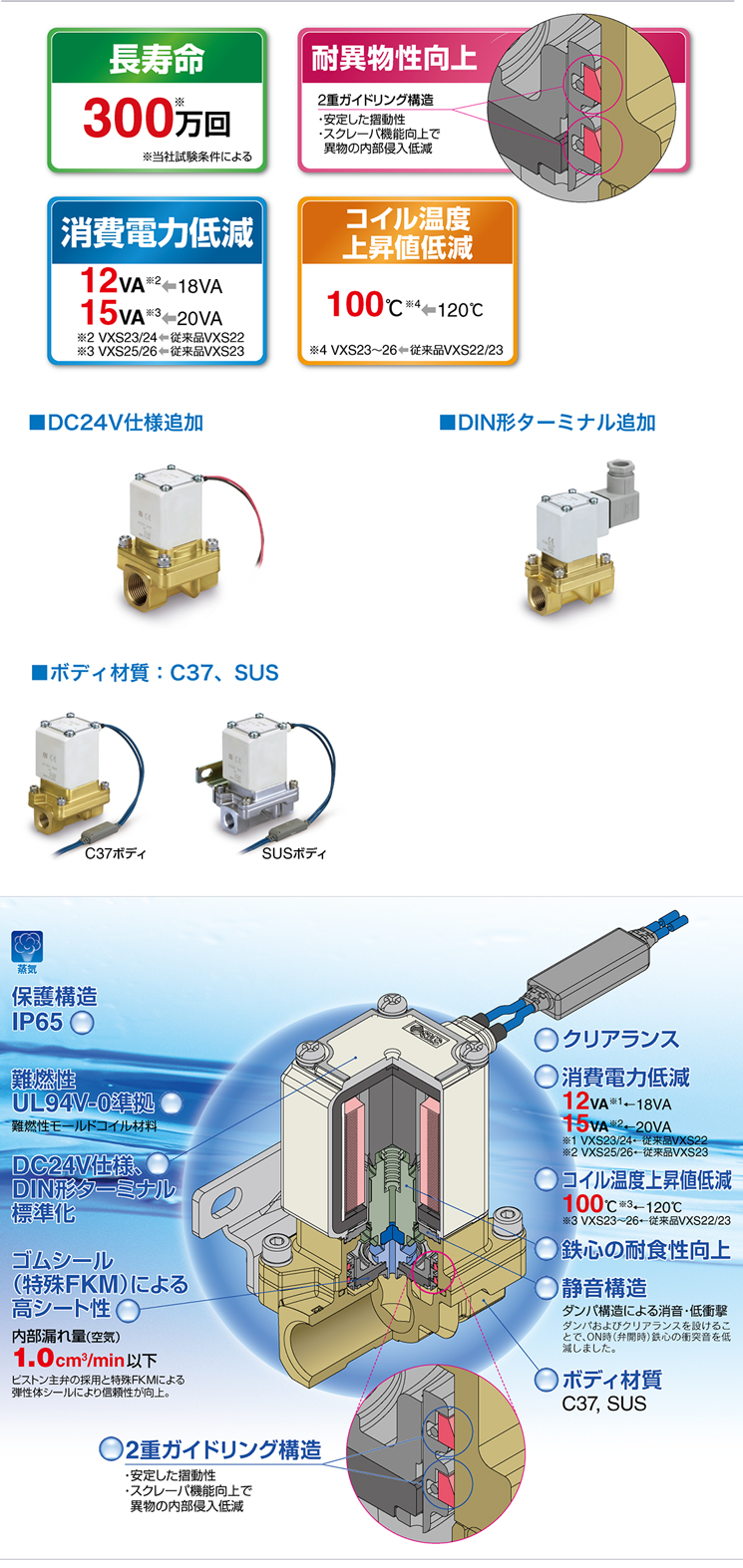

製品特長

長寿命、耐異物性向上、消費電力低減、コイル温度上昇値低減

全波整流器内蔵タイプ（AC仕様）

・耐久性向上

特殊構造により寿命向上（従来クマトリコイル比較）

・うなり音低減

全波整流によってDC化することにより、うなり音を低減

・静音構造

特殊構造により作動時の金属音を低減

バリエーション

・耐久性向上
