コントローラ/ドライバ
プログラムレスコントローラ(ストローク学習機能付) LECP2
![](https://www.smcworld.com/upfiles/etc/series/ja-jp/img1-LECP2.jpg)
タイプ | シリーズ | 対応モータ | 電源電圧 | パラレル入出力 入力点数 | パラレル入出力 出力点数 | 位置決め パターン 点数 |
---|---|---|---|---|---|---|
プログラムレス タイプ (ストローク学習機能付) | LECP2 | ステップモータ (サーボDC24V) | DC24V ±10% | 6点 (フォトカプラ絶縁) | 6点 (フォトカプラ絶縁) | 端点2点 中間点12点 |
製品特長

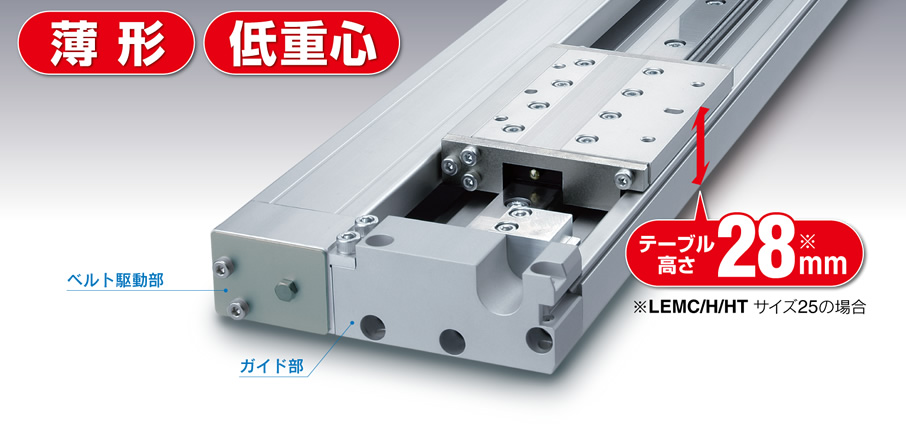

薄形、低重心
テーブル高さ:28mm(LEMC/H/HT サイズ25の場合)
ベルト駆動とガイド部のオフセット構造によりテーブル高さを薄形化。
![](/assets/newproducts/ja-jp/lecp2/images/01.jpg)

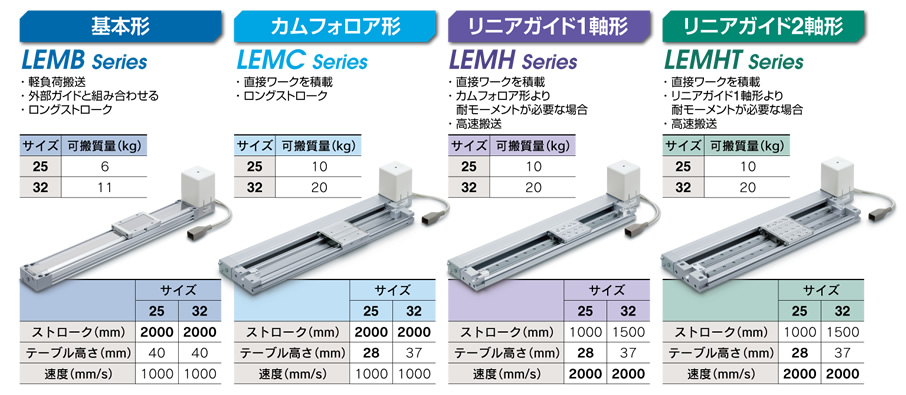

選べるガイド機構
![](/assets/newproducts/ja-jp/lecp2/images/02.jpg)

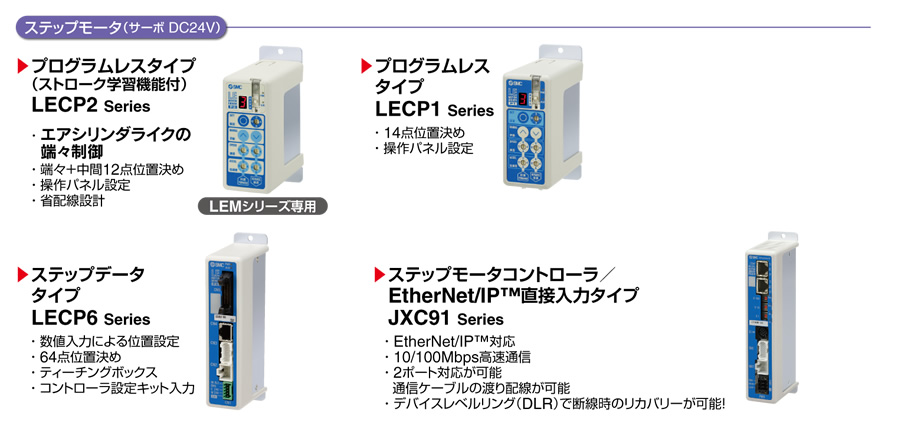

選べる制御性(コントローラ)
・エアシリンダライクの端々制御(中間停止12点可能)
・数値入力による簡単位置設定
![](/assets/newproducts/ja-jp/lecp2/images/03.jpg)

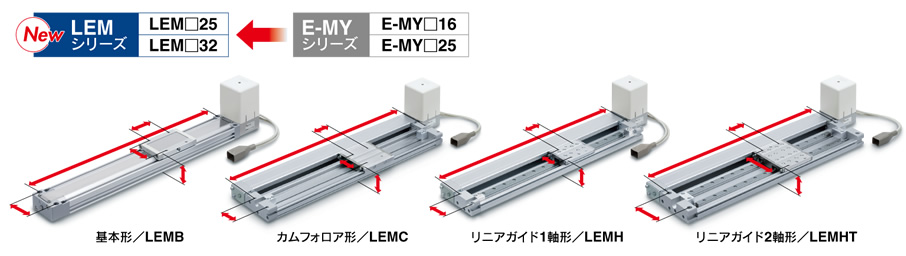

・従来品E-MY2シリーズと取付互換性があります
![](/assets/newproducts/ja-jp/lecp2/images/04.jpg)

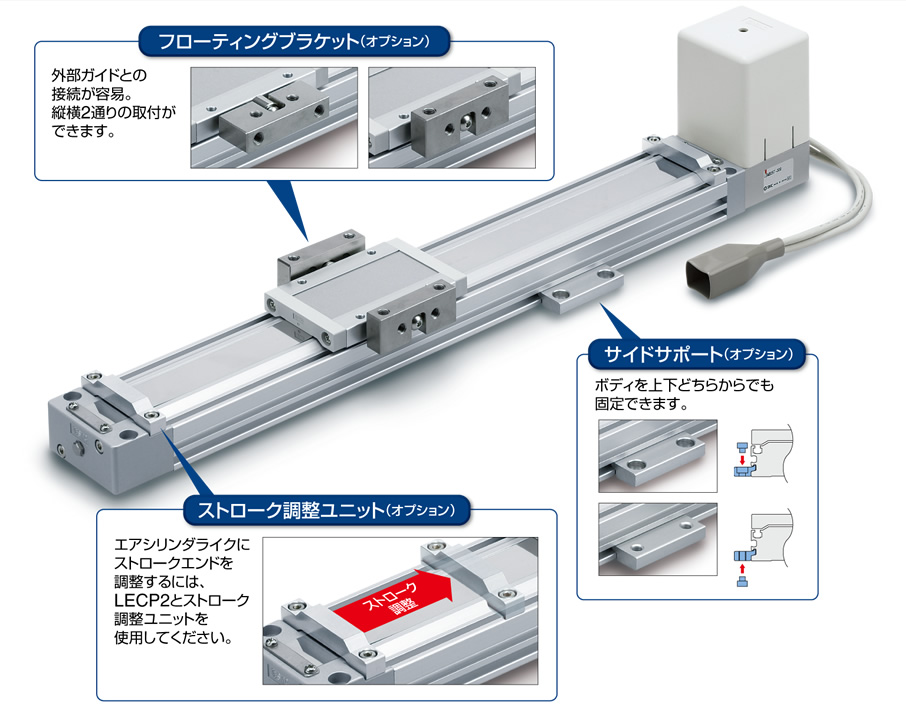

・様々なガイドとの組み合わせが可能(LEMB Series)
![](/assets/newproducts/ja-jp/lecp2/images/05.jpg)

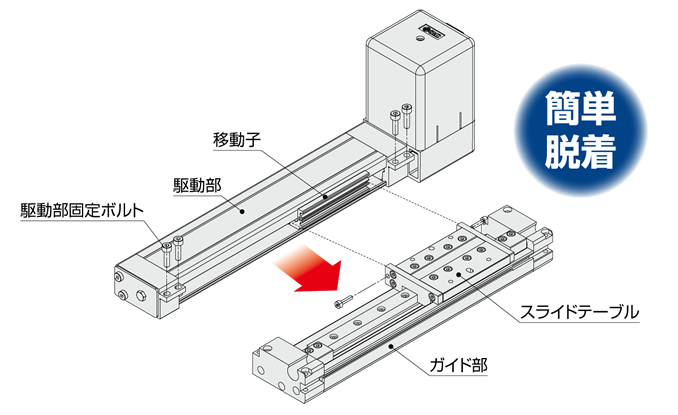

・高いメンテナンス性(LEMC/H/HT Series)
駆動部とガイド部分離可能
![](/assets/newproducts/ja-jp/lecp2/images/06.jpg)

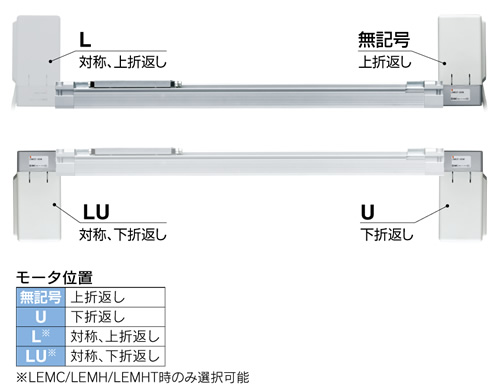

・モータ取付位置:上下、左右選択可能
![](/assets/newproducts/ja-jp/lecp2/images/07.jpg)

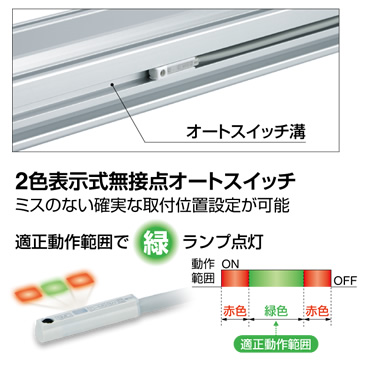

・リミット確認用、中間信号確認用に無接点オートスイッチ取付可能!
![](/assets/newproducts/ja-jp/lecp2/images/08.jpg)

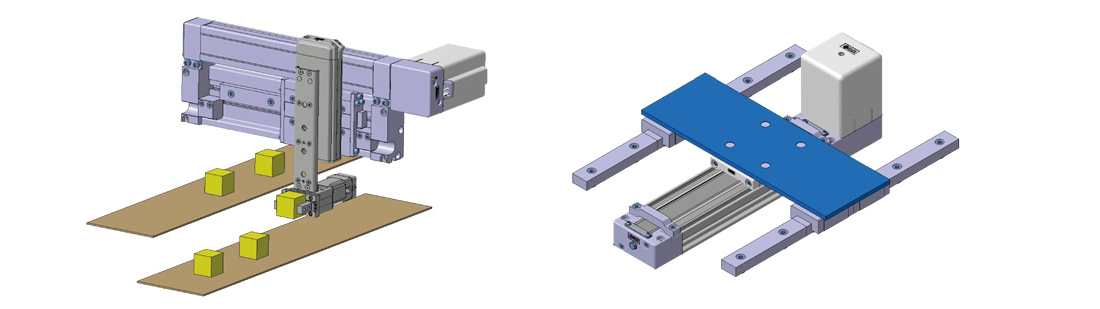

用途例
![](/assets/newproducts/ja-jp/lecp2/images/09.jpg)

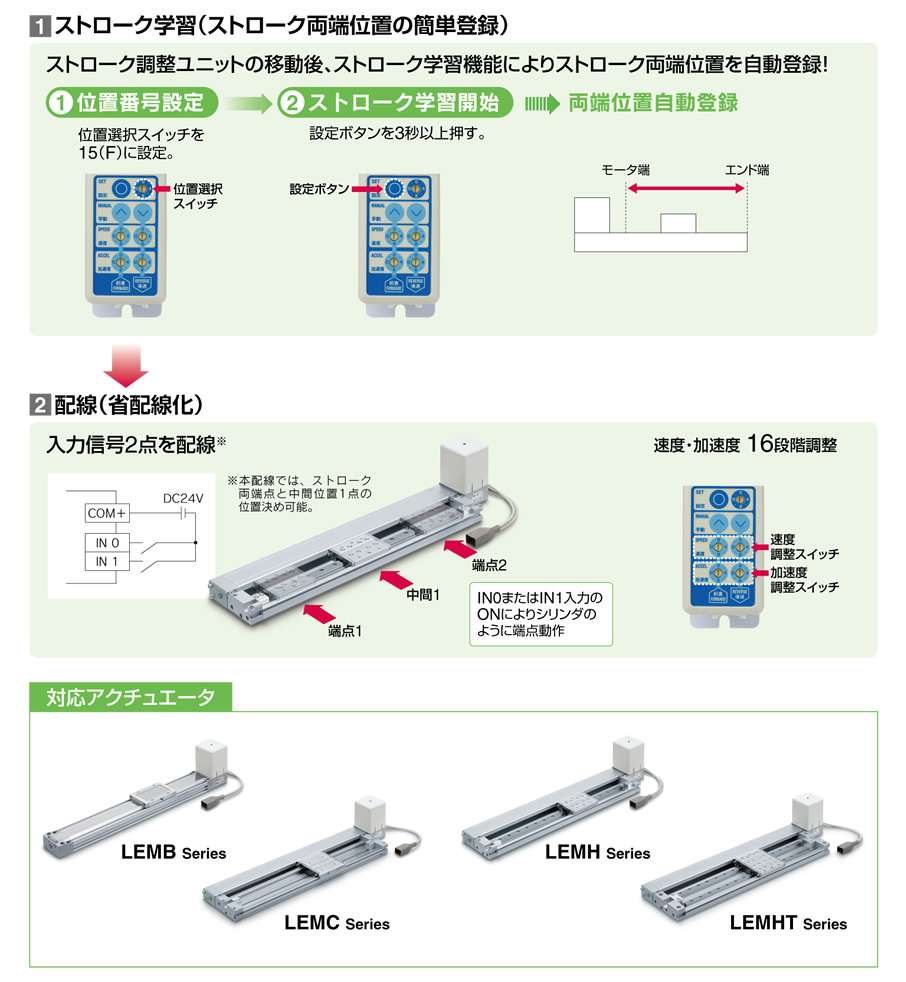

プログラムレスコントローラ(ストローク学習機能付) LECP2 Series
シリンダのようなストローク端動作可能
![](/assets/newproducts/ja-jp/lecp2/images/11.jpg)
![](/assets/newproducts/ja-jp/lecp2/images/12.jpg)

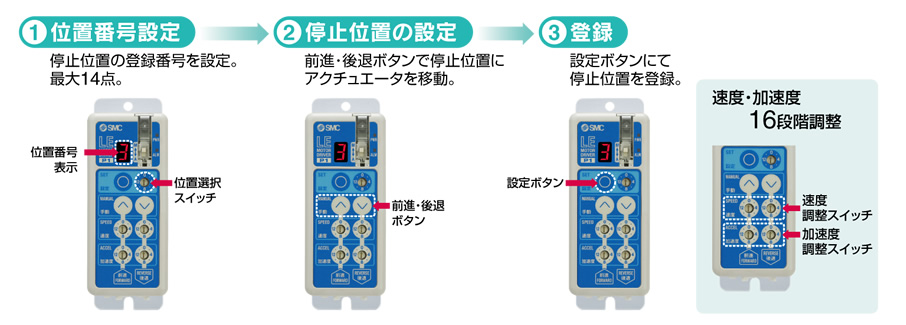

プログラムレスタイプ LECP1 Series
プログラム不要
パソコン・ティーチングボックスを使わずに電動アクチュエータの動作設定。
![](/assets/newproducts/ja-jp/lecp2/images/13.jpg)
![](/assets/newproducts/ja-jp/lecp2/images/14.jpg)
ステップデータ入力タイプ LECP6 Series

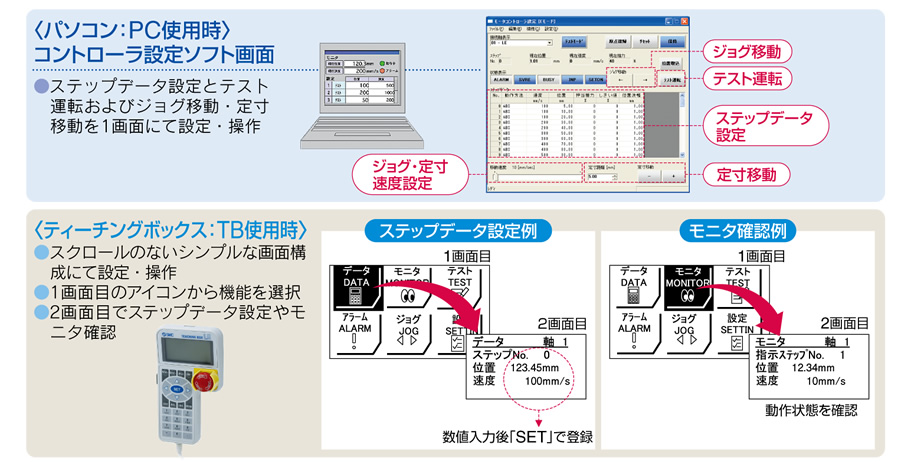

すぐに使える簡単設定
●簡単設定イージーモード
すぐに使いたい場合、イージーモードを選択してください。
![](/assets/newproducts/ja-jp/lecp2/images/15.jpg)
![](/assets/newproducts/ja-jp/lecp2/images/16.jpg)
●詳細設定ノーマルモード
詳細な設定が必要な場合、ノーマルモードを選択してください。
・ステップデータ詳細設定
・信号および端子の状態をモニタリング
・パラメータ設定
・ジョグ・定寸動作、原点復帰、テスト運転、強制出力のテスト

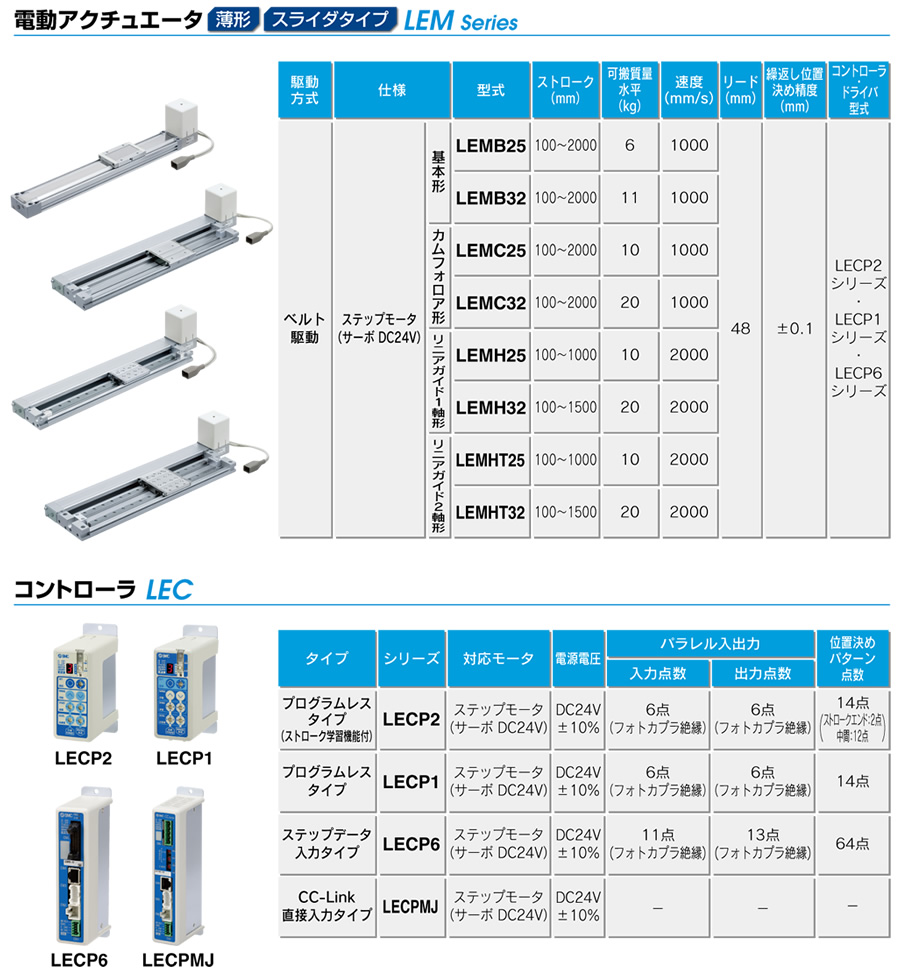

シリーズバリエーション
![](/assets/newproducts/ja-jp/lecp2/images/17.jpg)
