メカジョイント式ロッドレスシリンダ
メカジョイント式ロッドレスシリンダ MY2
![](https://www.smcworld.com/upfiles/etc/series/ja-jp/img1-035-MY2.jpg)
-
・メカジョイント式ロッドレスシリンダMY1Hシリーズと比較し、高さ最大30%低減、さらにワークを取付けたまま駆動部シリンダの交換が可能。
形式 | シリーズ | 作動方式 | チューブ内径(mm) |
---|---|---|---|
カムフォロアガイド形 | MY2C | 複動 | 16,25,40 |
リニアガイド形 | MY2H | 複動 | 16,25,40 |
リニアガイド形 | MY2HT | 複動 | 16,25,40 |
製品特長
高さを抑えた薄形・低重心設計
取付高さ方向の省スペース化"をコンセプトにシリンダ高さ寸法の徹底した低減を計りました。
搬送能力を損うことなく薄型化を実現。3種類のガイド形式を標準化。
用途に合わせて幅広い選択が可能。
![](/assets/newproducts/ja-jp/my2/images/01.jpg)

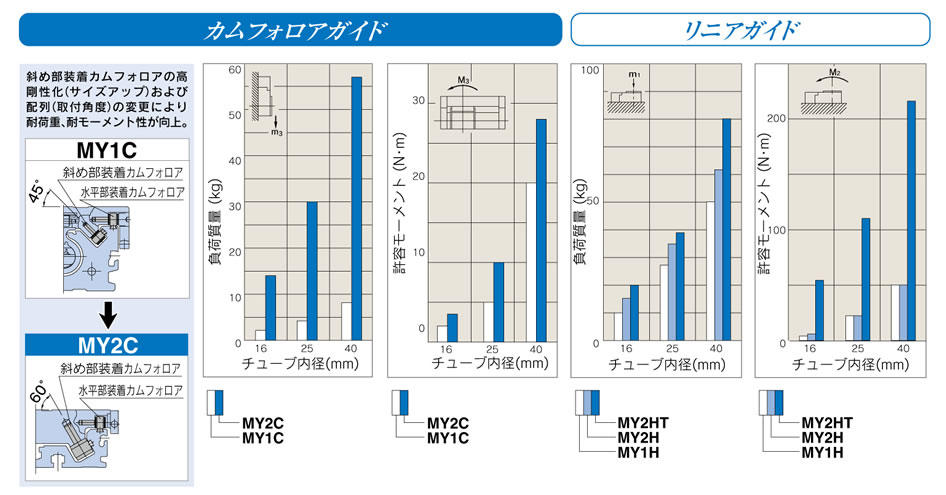

積載能力向上
ガイド性能の向上により積載負荷質量が向上しました。(当社比)
![](/assets/newproducts/ja-jp/my2/images/02.jpg)

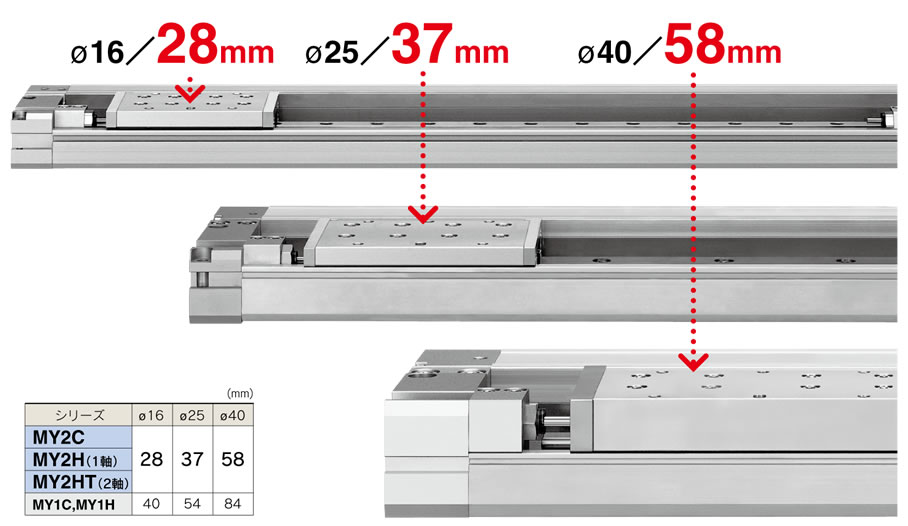

高さ寸法30%低減(当社比)
ガイド部と駆動部(シリンダ)を並列に配置することにより薄型化を図りました。
(12mm~26mmの寸法低減を実現)
![](/assets/newproducts/ja-jp/my2/images/03.jpg)

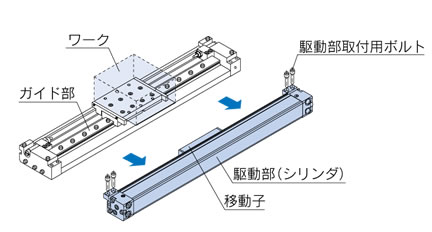

駆動部(シリンダ)の交換が容易
ワークを取付けたままで駆動部(シリンダ)の交換が可能です。
![](/assets/newproducts/ja-jp/my2/images/04.jpg)

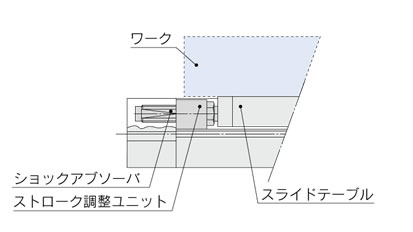

ワーク取付けの自由度が向上
高荷重用ショックアブソーバ(Hユニット)装着時でもスライドテーブル高さより出っ張らないためワーク取付時の制約がなく、設計を容易にします。
![](/assets/newproducts/ja-jp/my2/images/05.jpg)

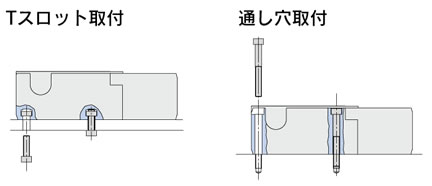

2種類の取付
![](/assets/newproducts/ja-jp/my2/images/06.jpg)

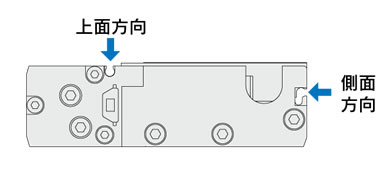

2方向からのオートスイッチ取付
![](/assets/newproducts/ja-jp/my2/images/07.jpg)
