サーモチラー（循環液温調装置）レーザ用デュアルタイプ

レーザ用小型デュアル／ベーシックタイプ HRLE

    ・1台のチラーで2系統を個別に温調可能
    ・省スペース/省配線
    　設置面積21%削減
    　電源系統：1系統でOK
    ・省エネルギー
    　省エネ 消費電力17%削減
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • レーザ用小型デュアル／ベーシックタイプ HRLE
    取扱説明書
    シリーズ 検索結果を表示
    HRLE050-A検索結果を表示
    HRLE050-W検索結果を表示
    HRLE090-A検索結果を表示
    HRLE090-W検索結果を表示
安全上のご注意　温調機器/共通注意事項　特長/バリエーション　技術資料
温調機器の保証について　グリーン対応（RoHS）
シリーズ設定温度
範囲		冷却能力（CH1, 2合計）温度
安定性		冷却方式循環液
HRLE050-ACH1:15～25℃
CH2:CH1温度 ＋ 0～15℃		4.8kW/5.8k
（50Hz/60Hz）		CH1:±0.1
CH2:±0.5		空冷冷凍式清水、脱イオン水（純水）
HRLE050-WCH1:15～25℃
CH2:CH1温度 ＋ 0～15℃		4.8kW/5.8k
（50Hz/60Hz）		CH1:±0.1
CH2:±0.5		水冷冷凍式清水、脱イオン水（純水）
HRLE090-ACH1:15～25℃
CH2:CH1温度 ＋ 0～15℃		8.0kW/9.5kW
（50Hz/60Hz）		CH1:±0.1
CH2:±0.5		空冷冷凍式清水、脱イオン水（純水）
HRLE090-WCH1:9kw,19kW,26kW
CH2:1.0kW（最大1.5kW）		9.5kW/11.0kW
（50Hz/60Hz）		CH1:±0.1
CH2:±0.5		水冷冷凍式清水、脱イオン水（純水）

製品特長

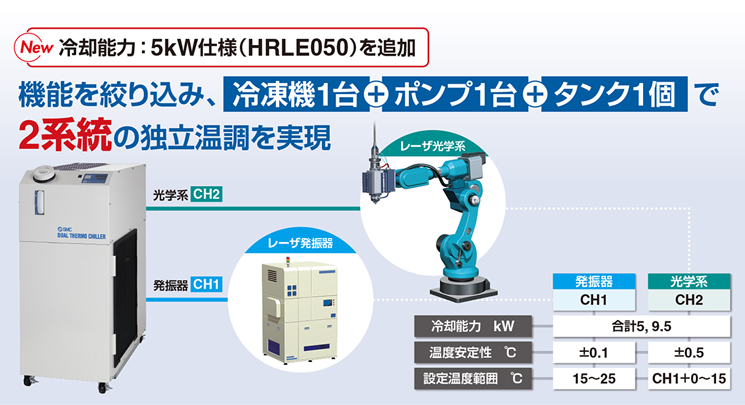

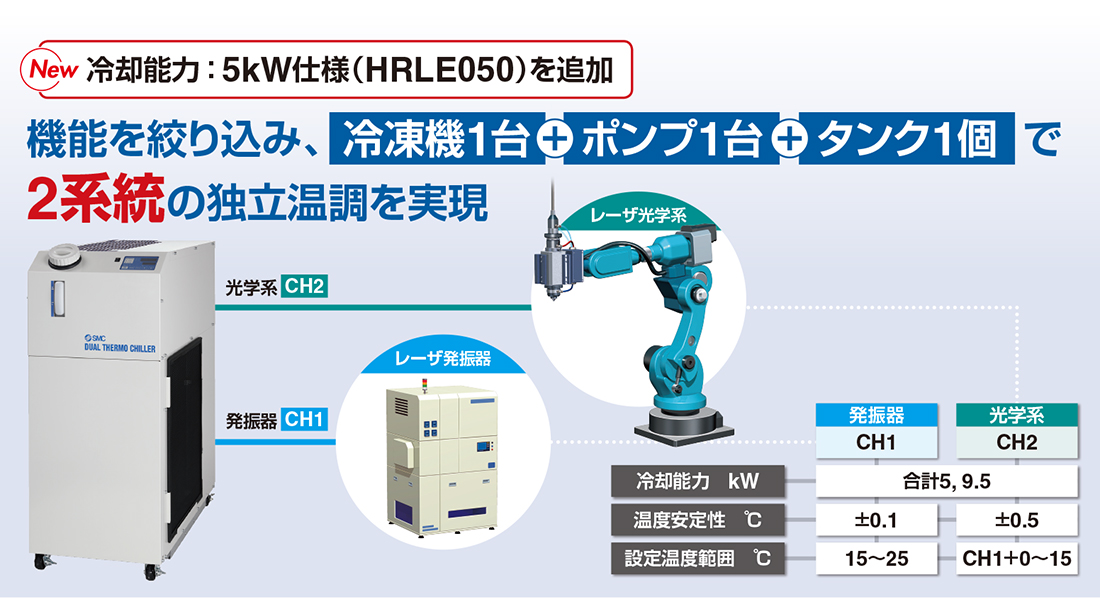

機能を絞り込み、冷凍機1台＋ポンプ1台＋タンク1個で2系統の独立温調を実現。

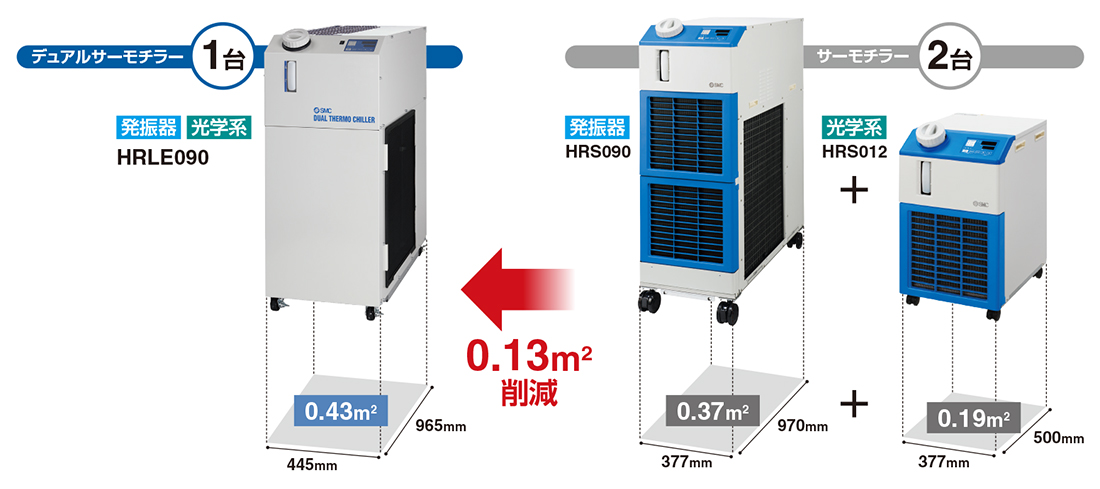

省スペース：設置面積21%削減

省エネ：消費電力17%削減

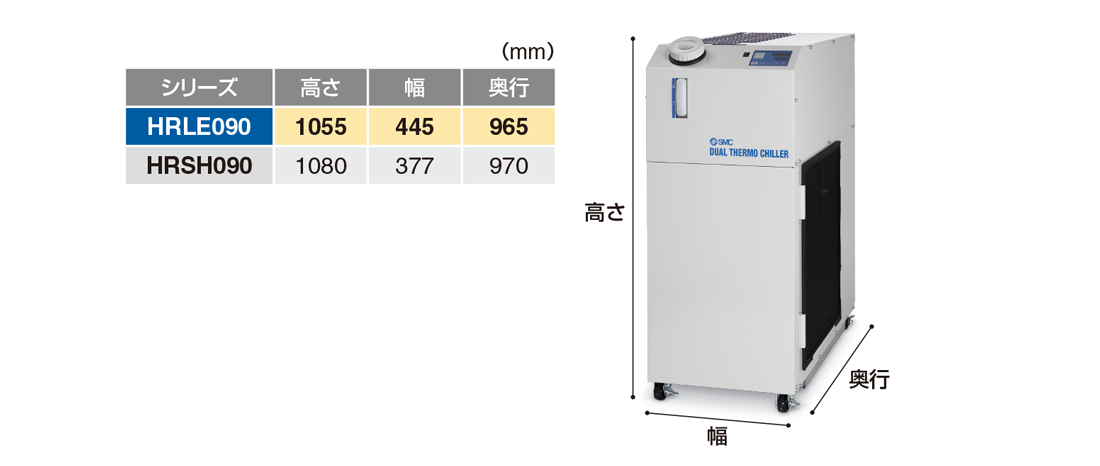

省スペース

2系統を個別に温調可能でコンパクト

省配線／省工数

電源1系統の配線で2系統の温調が可能。配線工数削減

省エネ

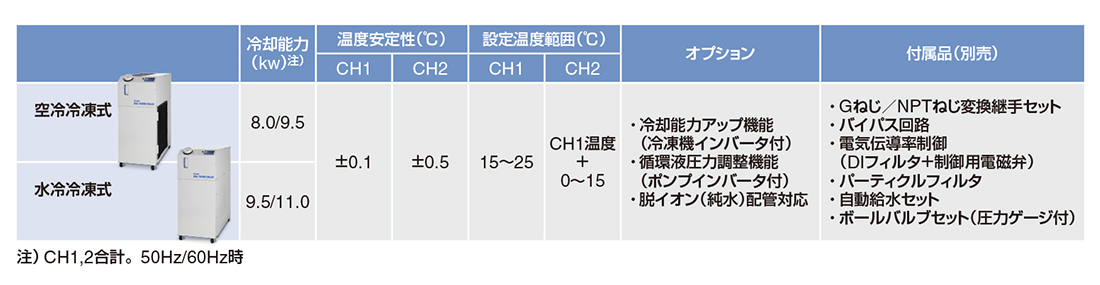

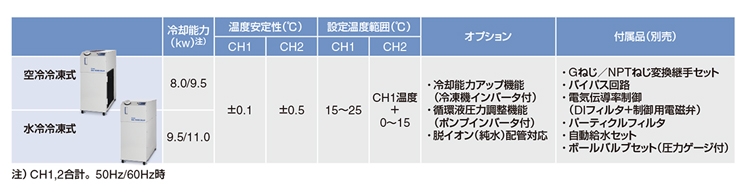

バリエーション

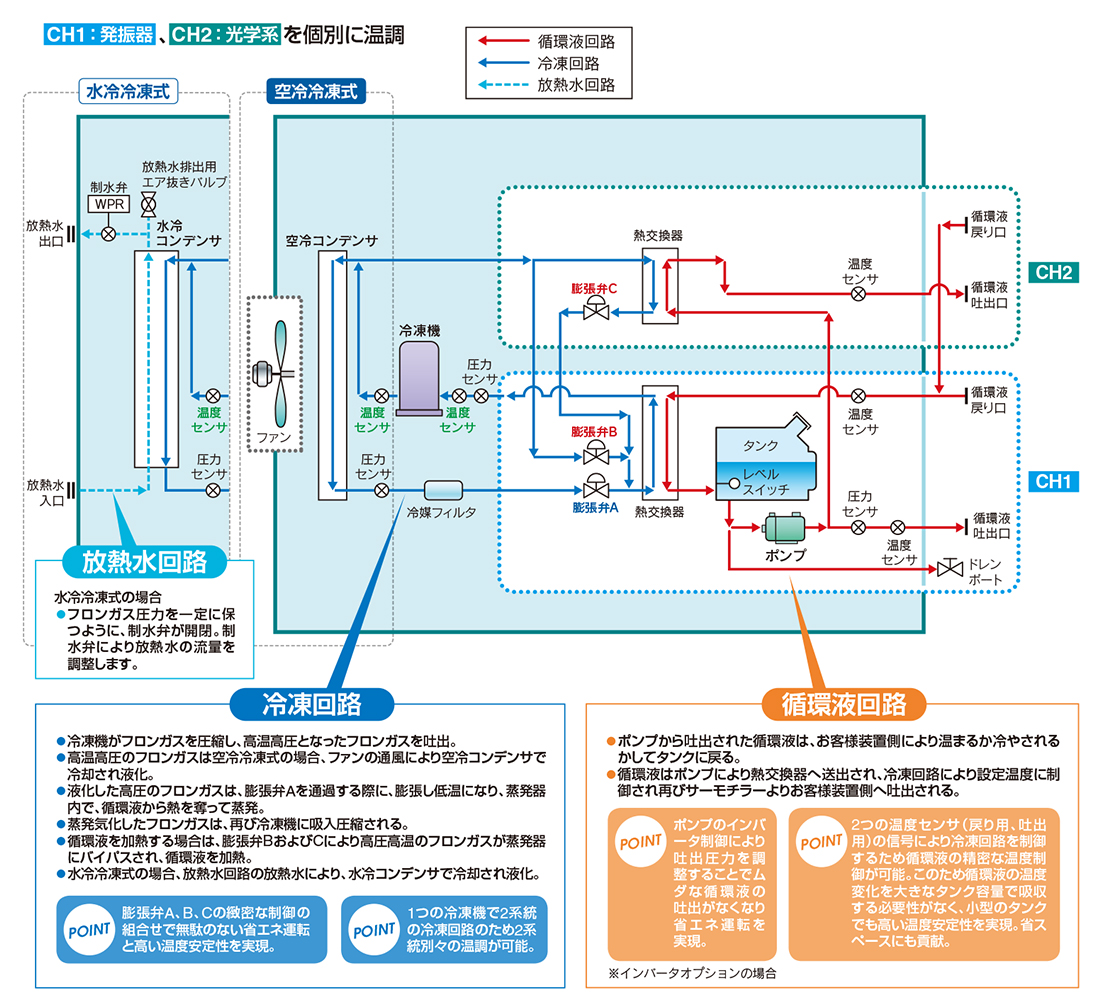

1つの冷凍機で2つの冷凍回路を制御

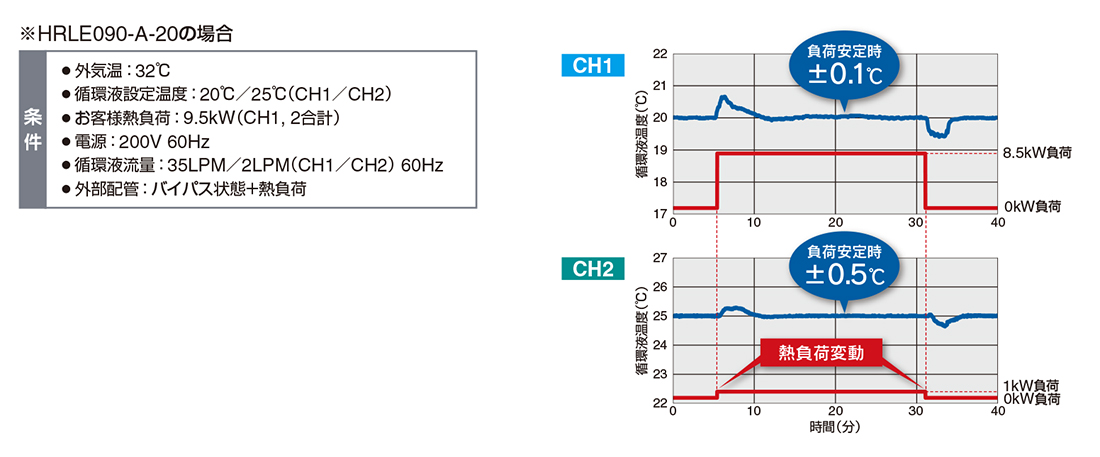

温度安定性 ±0.1℃（CH1）負荷安定時

インバータファン、電子膨張弁の同時制御により、熱負荷変動時にも高い温度安定性を実現

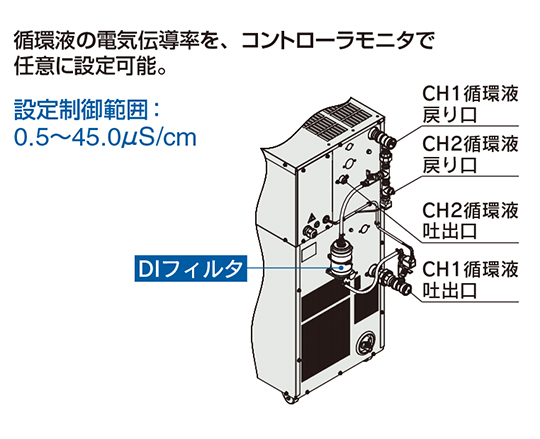

  • 電気伝導率制御セット

    （DIフィルタ＋制御用電磁弁キット付）

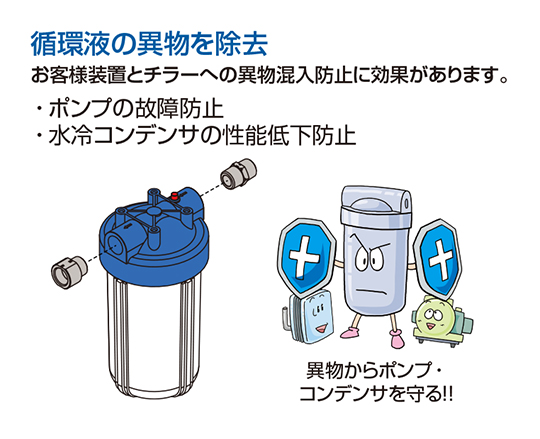

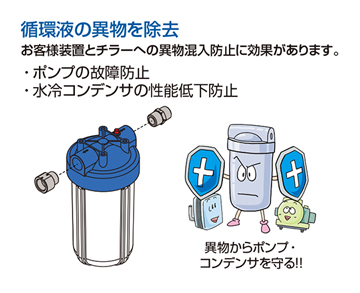

  • パーティクルフィルタセット

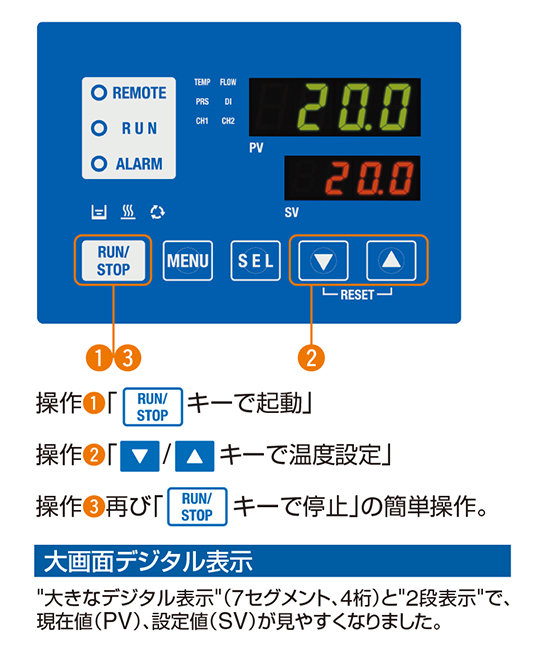

  • シンプル操作

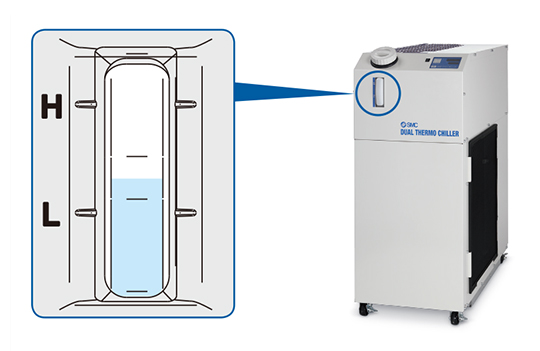

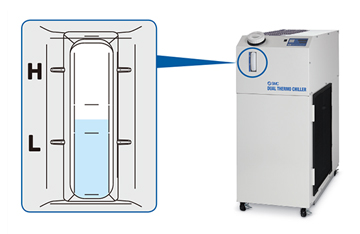

  • 循環液の容量確認も容易

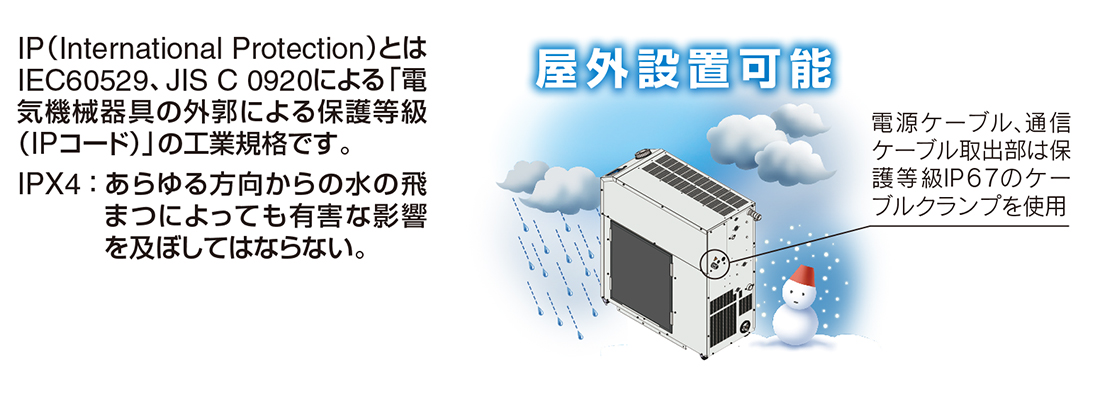

屋外設置防沫型 IPX4

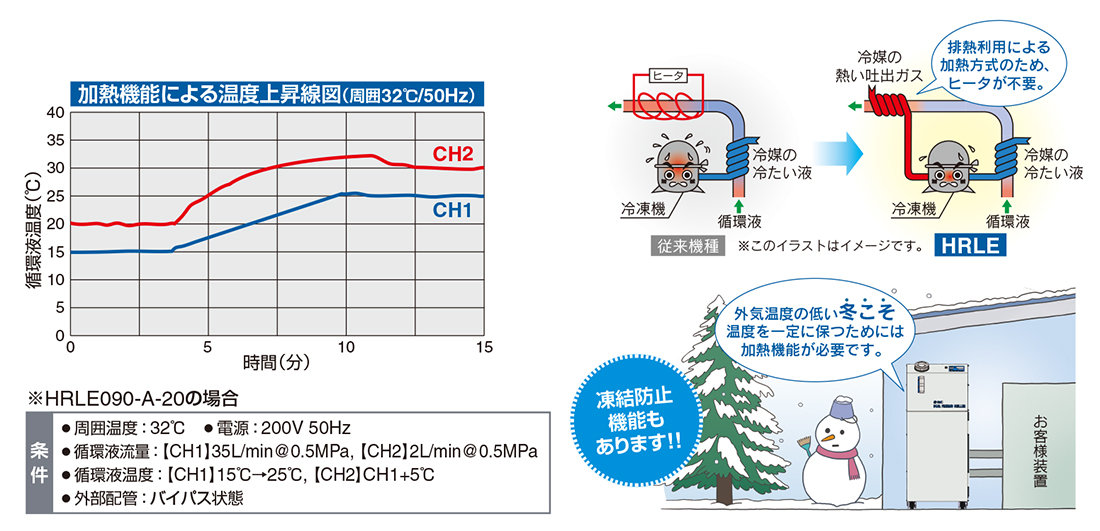

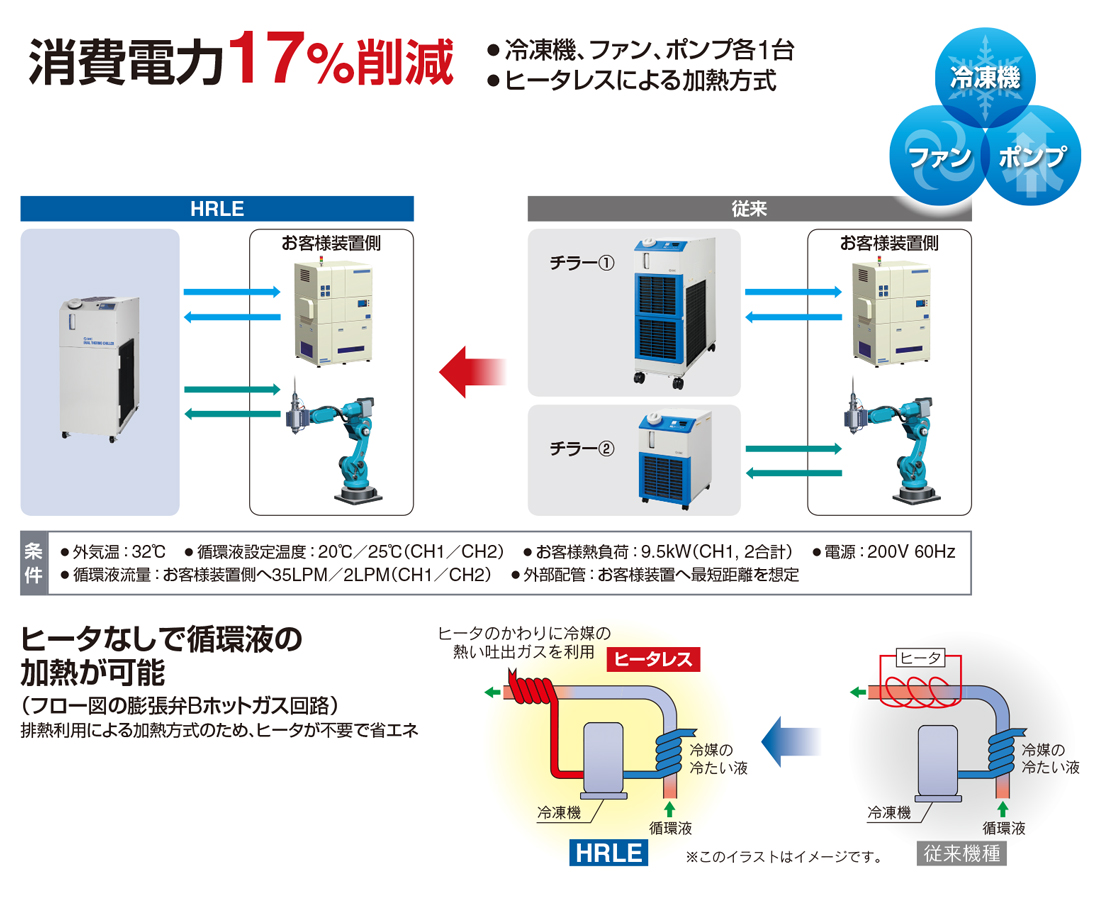

ヒータなしで循環液の加熱が可能

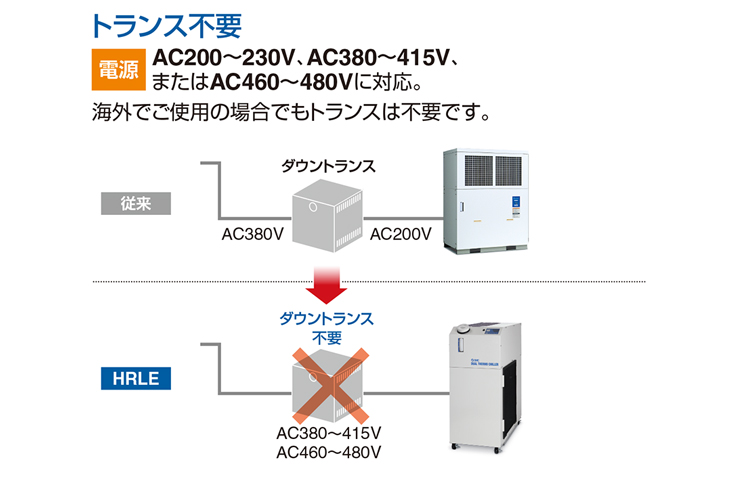

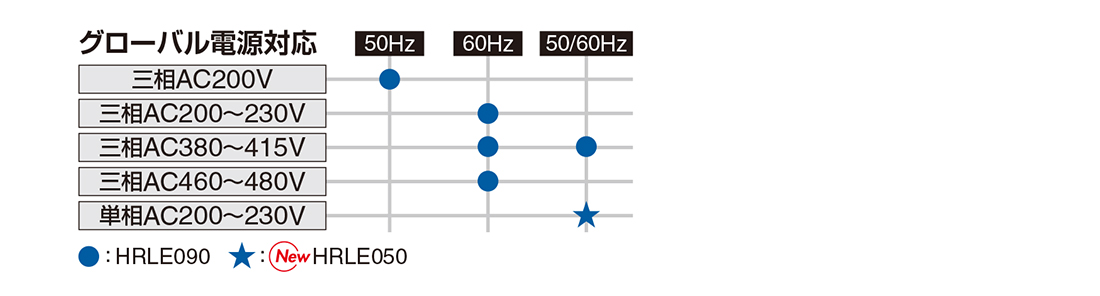

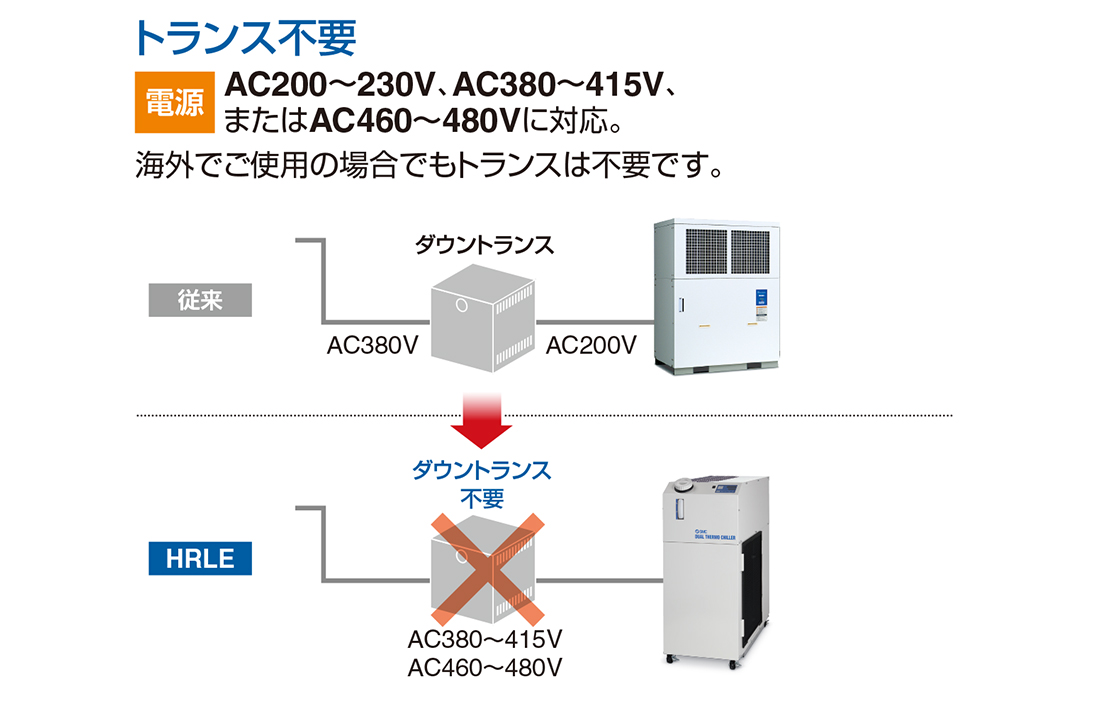

グローバル電源に対応（EU、アジア、オセアニア、中南米）

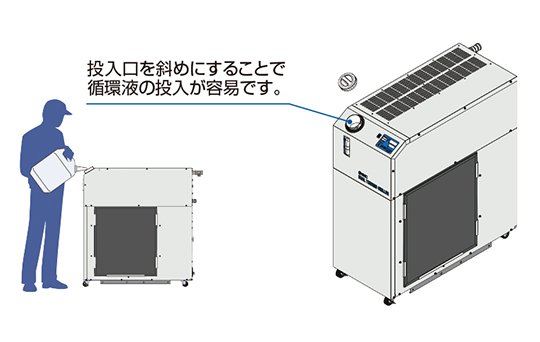

  • 循環液が入れやすい形状

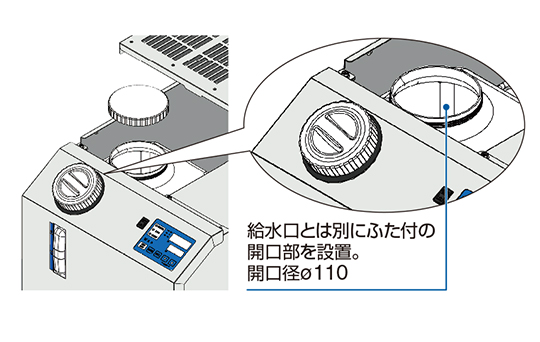

  • タンク内の清掃が可能

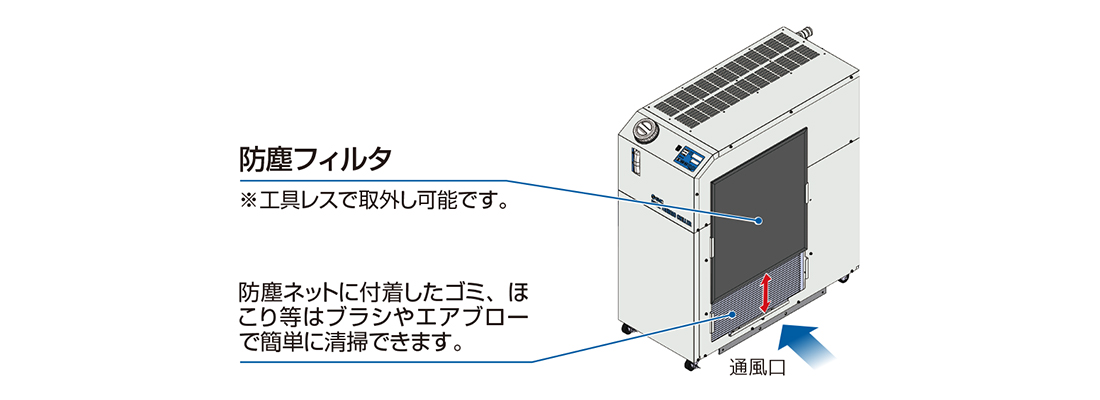

工具レスで空冷コンデンサの点検、清掃が可能

※空冷冷凍式の場合

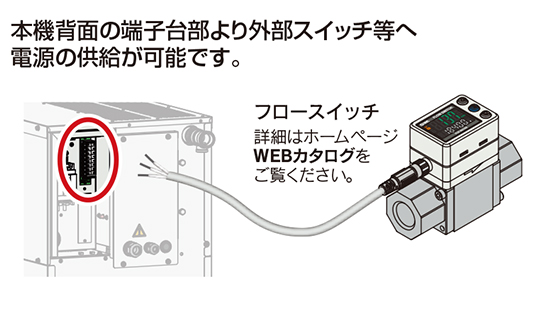

  • 電源（DC24V）供給が可能

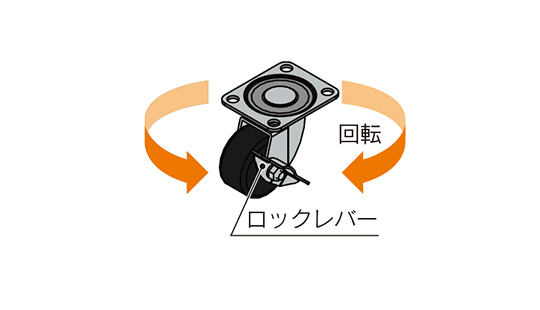

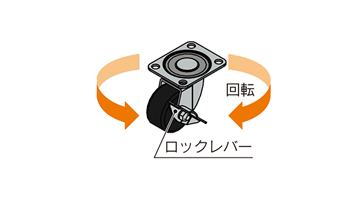

  • 自在キャスター付

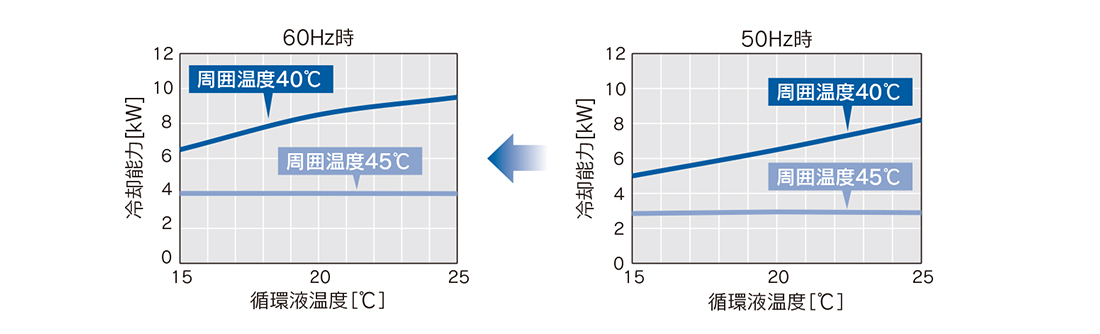

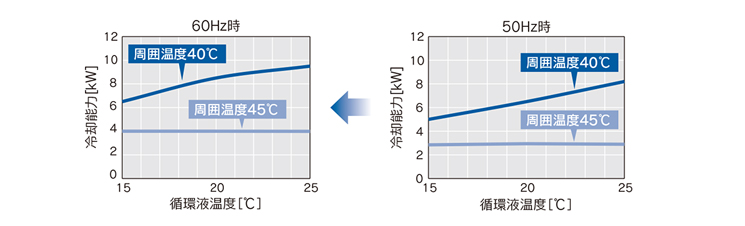

冷却能力アップ機能（オプション）　※HRLE090のみ対応

冷凍機用のインバータを搭載することで、冷却能力が50Hz 地域でも60Hz 地域と同等の能力にパワーアップ可能です。

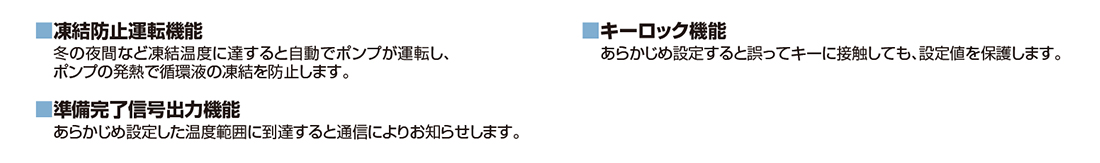

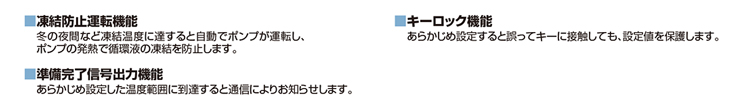

便利な機能

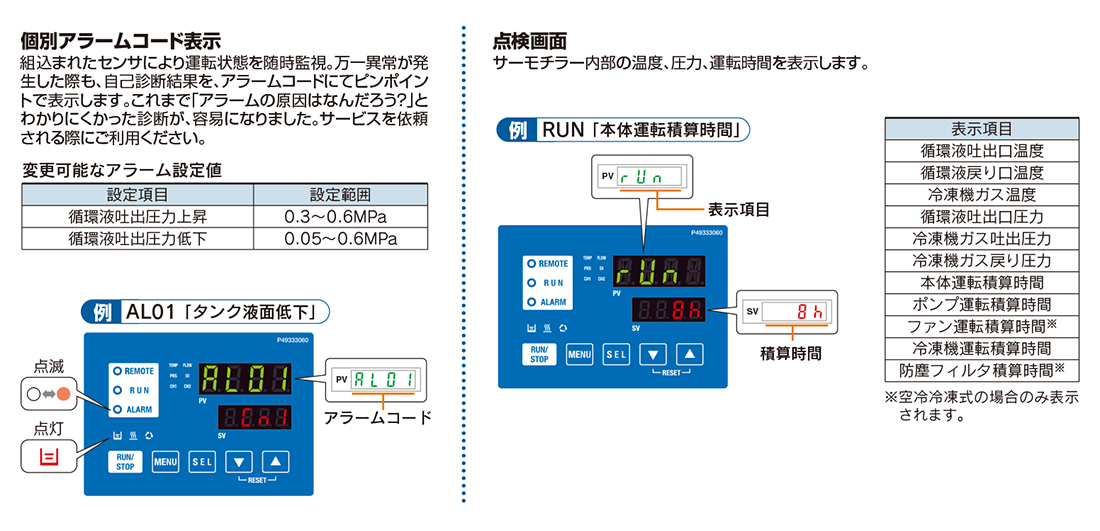

自己診断機能と点検画面

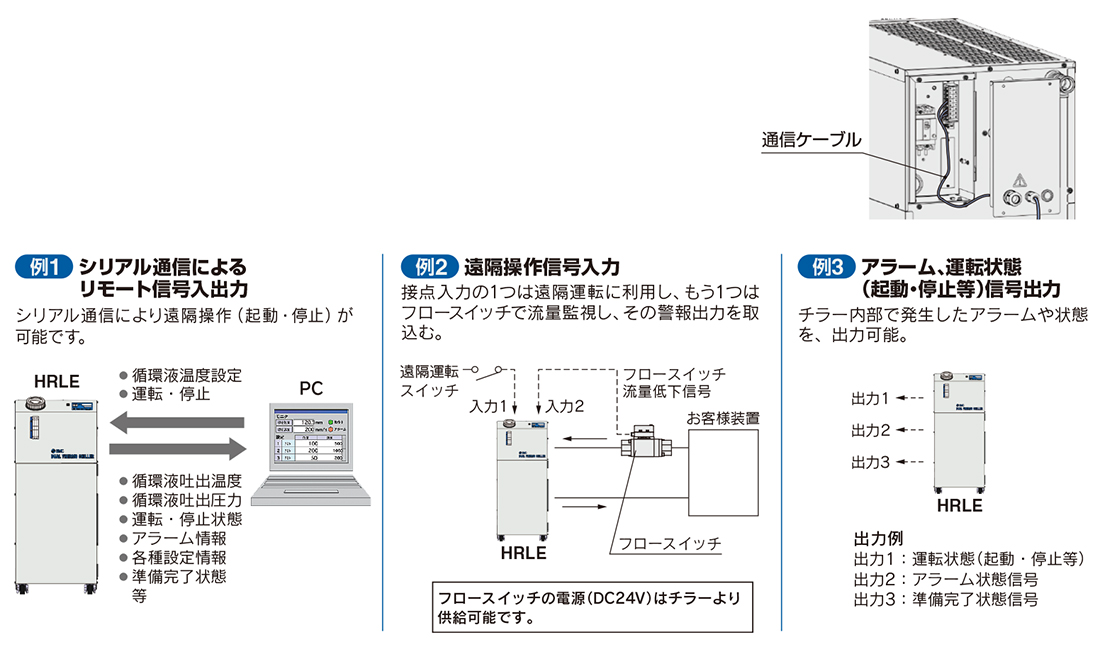

通信機能

シリアル通信（RS485）、接点入出力（出力3点、入力2点）を標準装備。用途に応じて、お客様設備とのコミュニケーションおよびシステムアップが可能。
またDC24V 出力もあり、フロースイッチ（当社PF3W）などを設置する際に利用できます。

グローバル供給体制

安心のサービス

ご購入の前も後も、万全のサービス体制
