電子式フロースイッチ／センサ

3画面デジタルフローモニタ PFG300

    ・最大12,000L/minまでの測定が可能
    ・測定値を見ながら設定が可能
    ・消費電流 25mA以下
    ・NPN／PNP切替機能
    ・レンジ入力機能（圧力／流量に対応）
    ・簡単3ステップ設定
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 3画面デジタルフローモニタ PFG300
    取扱説明書
    シリーズ 検索結果を表示
    PFG300検索結果を表示
  • 3画面デジタルフローモニタ PFG300
    自己宣言書
    シリーズ 検索結果を表示
    PFG300検索結果を表示
安全上のご注意　圧力スイッチ・フロースイッチ/共通注意事項
フロースイッチバリエーション　グリーン対応（RoHS）
シリーズ適用フロースイッチ
PFG300PFMB、PF2MC、PF3A□H

製品特長

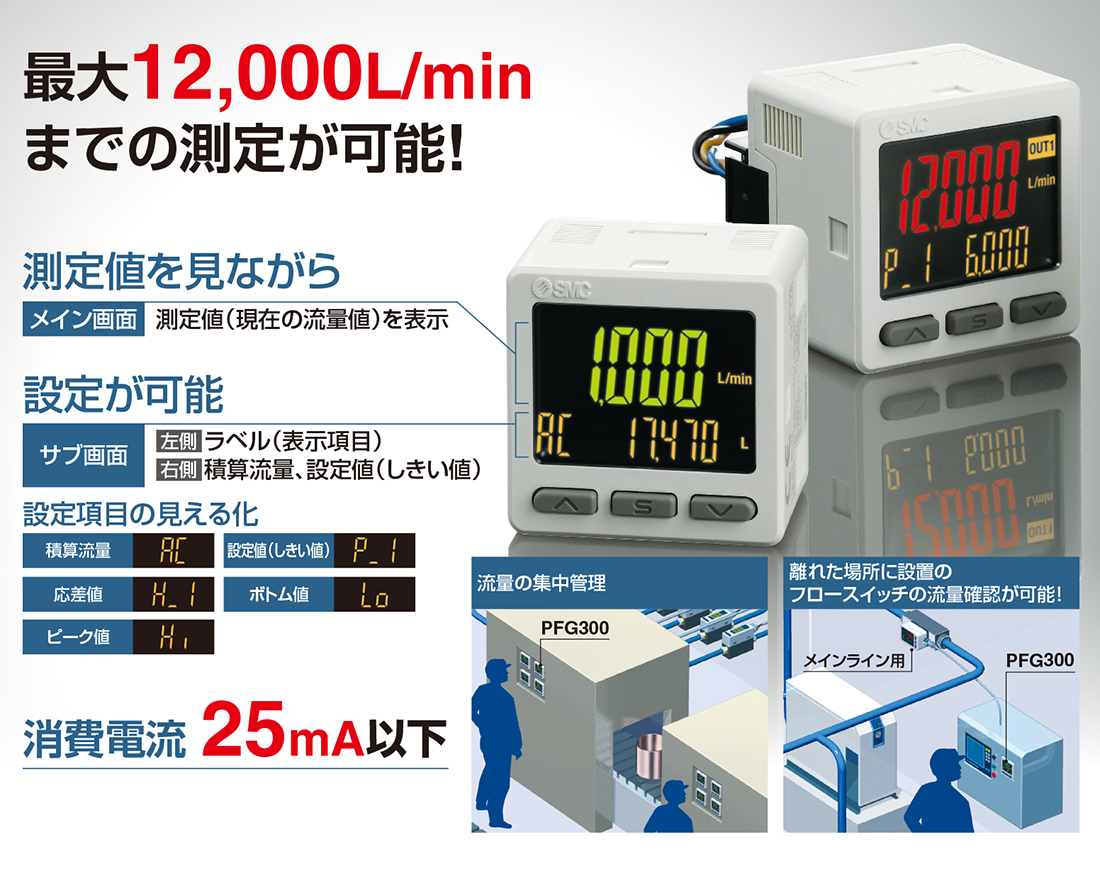

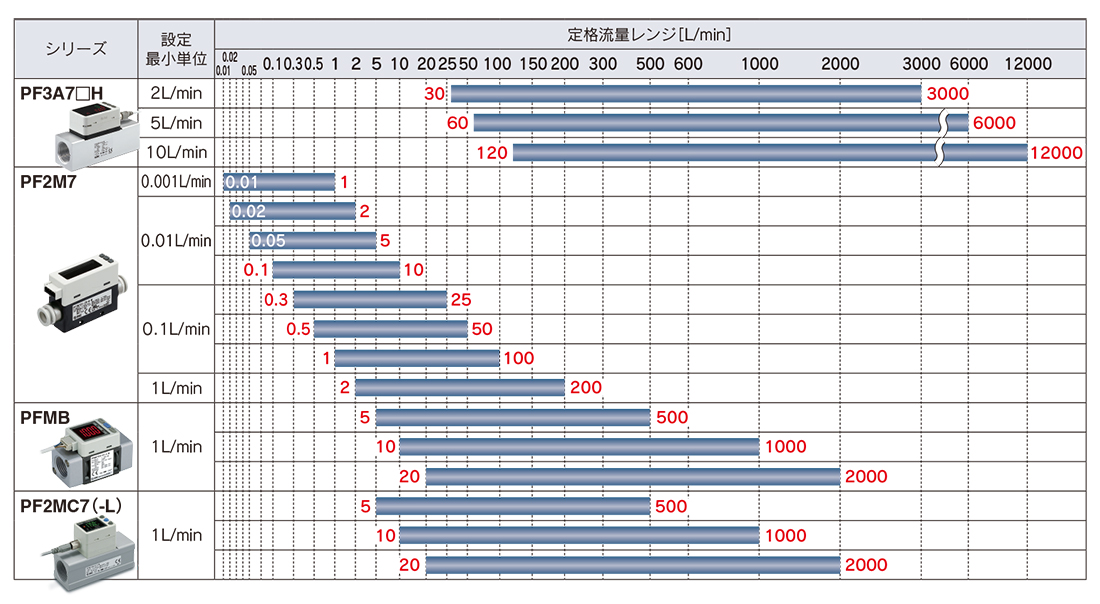

最大12,000L/min までの測定が可能!

適用フロースイッチバリエーション

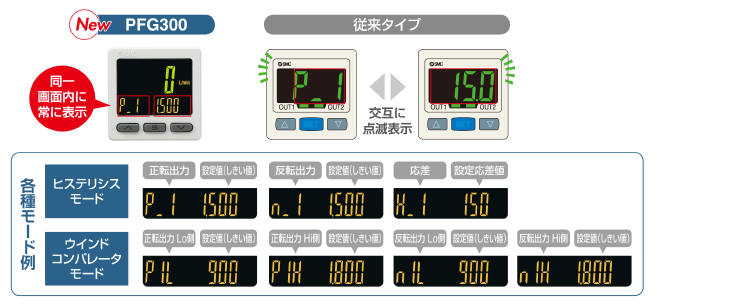

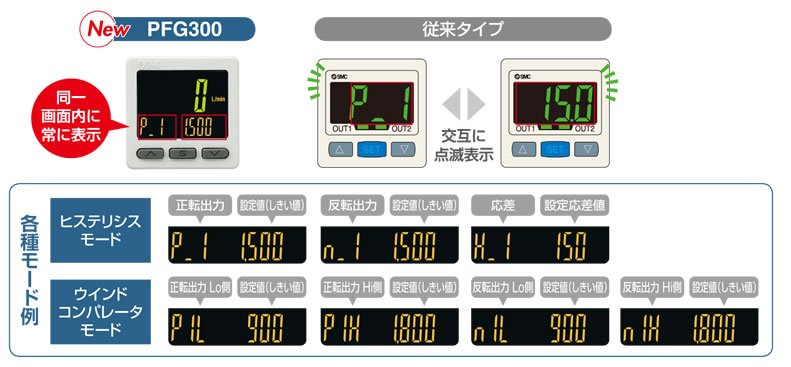

設定項目の見える化

サブ画面（ラベル）により何の値を設定しているのか分かります。

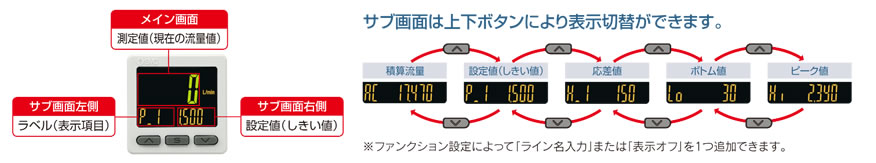

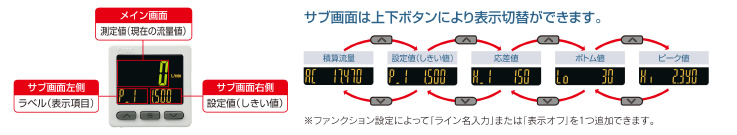

簡単画面切替

測定値を見ながら設定可能。

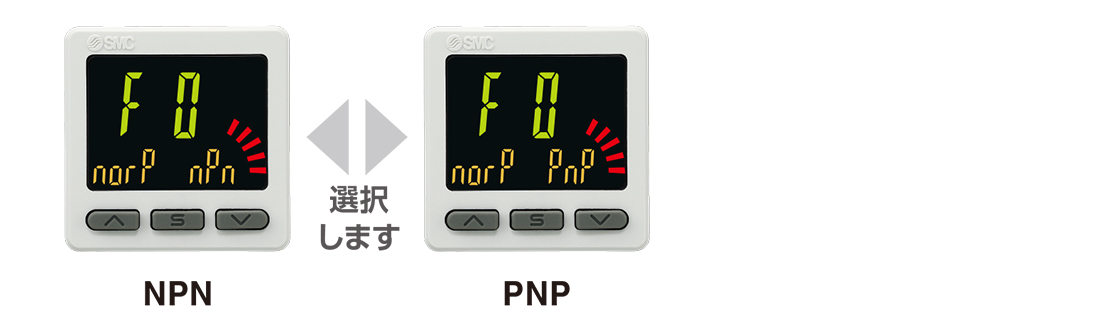

NPN ／ PNP 切替機能

在庫点数の削減が可能。

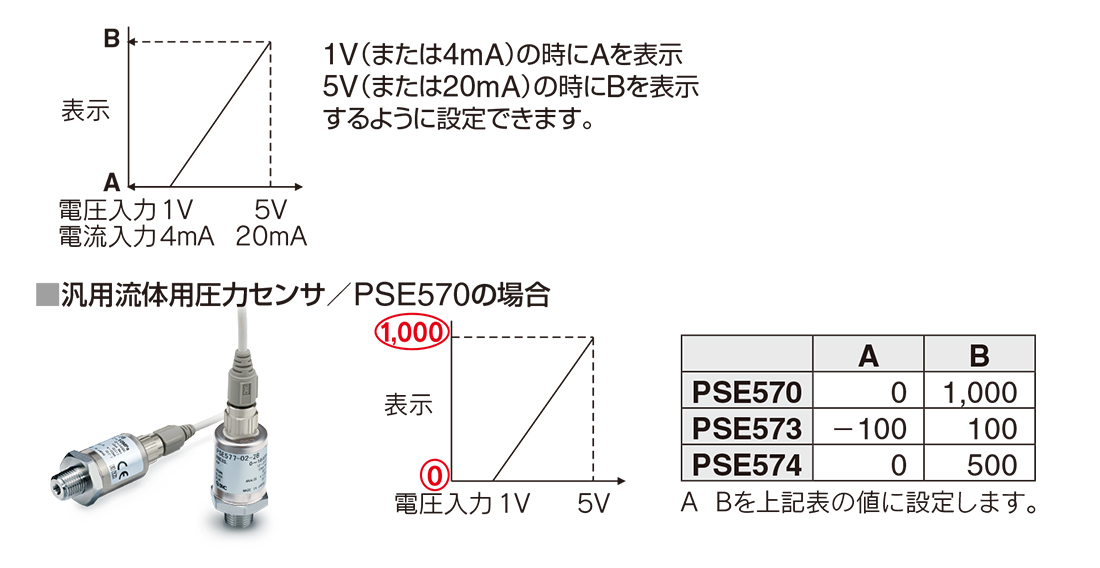

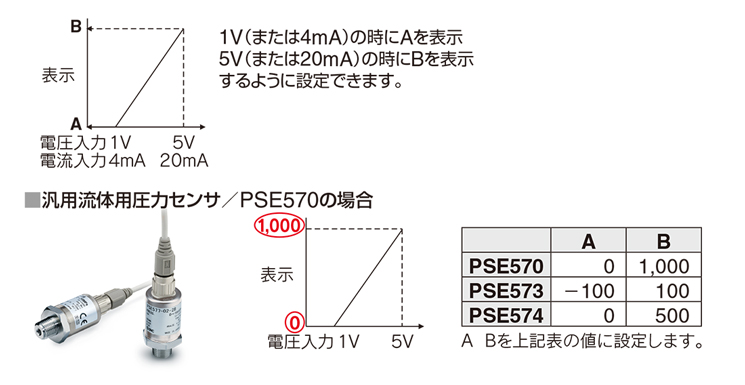

レンジ入力機能（圧力／流量に対応）

センサ入力に対し、表示値を任意に設定可能。
（電圧入力：1 〜5V ／電流入力：4 〜20mA）
圧力スイッチ／フロースイッチ問わずに表示が可能。

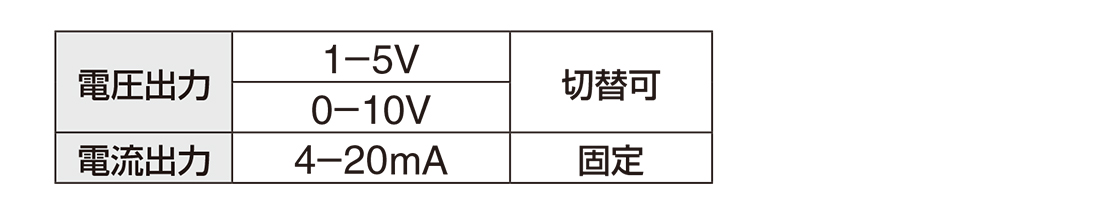

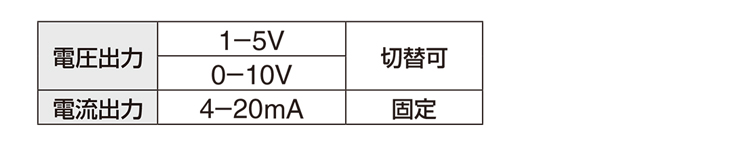

アナログ出力0−10V にも対応

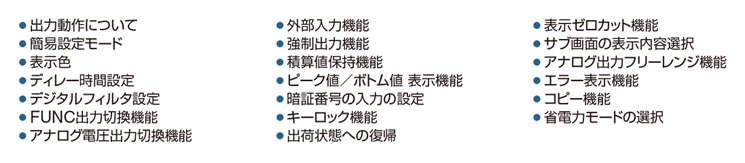

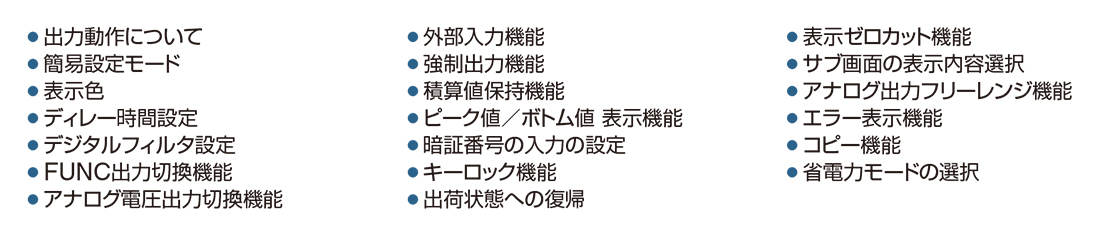

機能一覧

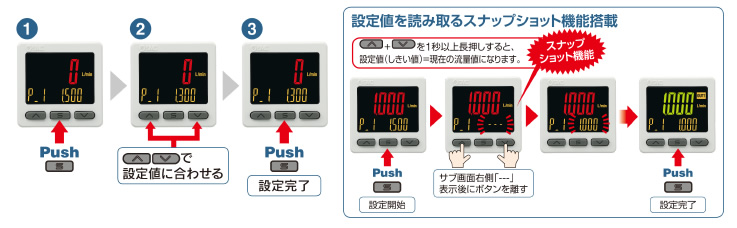

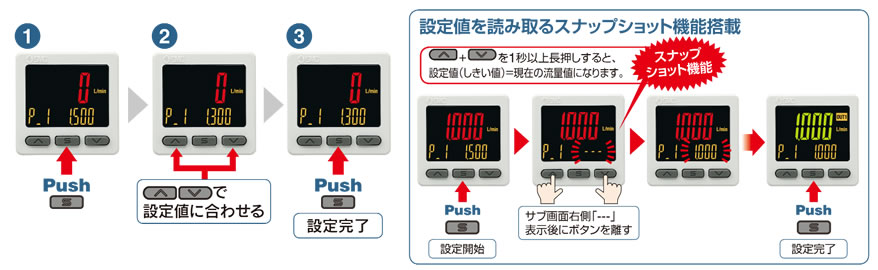

簡単3 ステップ設定

設定値（P_1）表示状態でS ボタンを押すと設定値（しきい値）設定ができます。
応差（H_1）表示状態でS ボタンを押すと応差値の設定ができます。

便利な機能

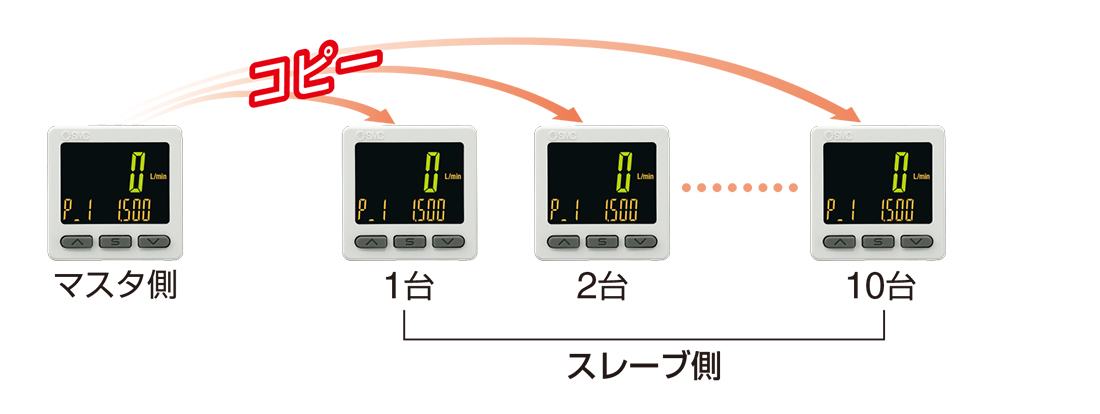

コピー機能

マスタ側モニタの設定値をスレーブ側モニタへコピーすることができます。



暗証番号設定機能

キーロック時は特定の管理者以外操作できないようにする機能です。

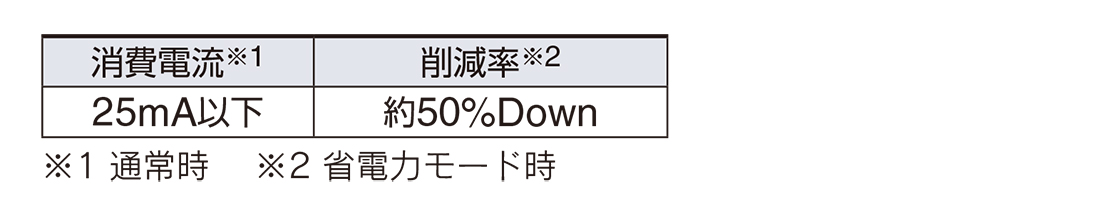

省電力機能

表示を消灯することで消費電力を抑えます。



外部入力機能

積算値やピーク値、ボトム値を遠隔操作でリセットできます。

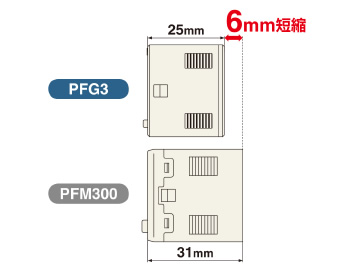

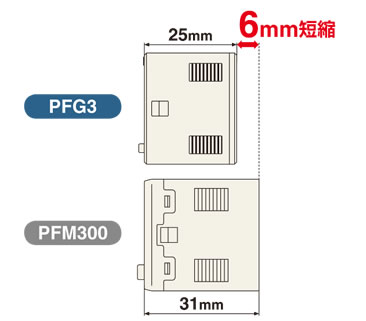

コンパクト&軽量

コンパクト：Max.6mm 短縮
軽量化：Max.5g 削減（30g → 25g）

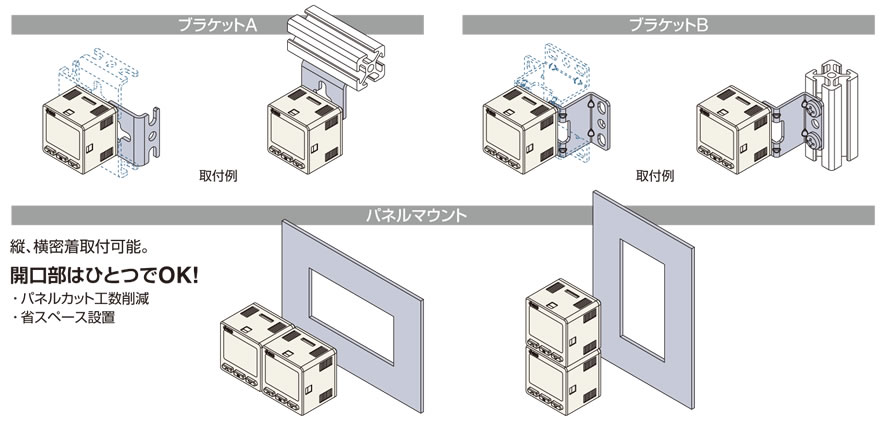

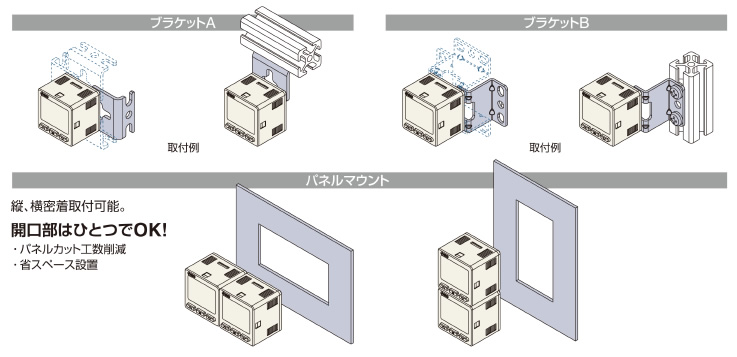

取付方法

ブラケット形状を変更。4 方向からの取付が可能。

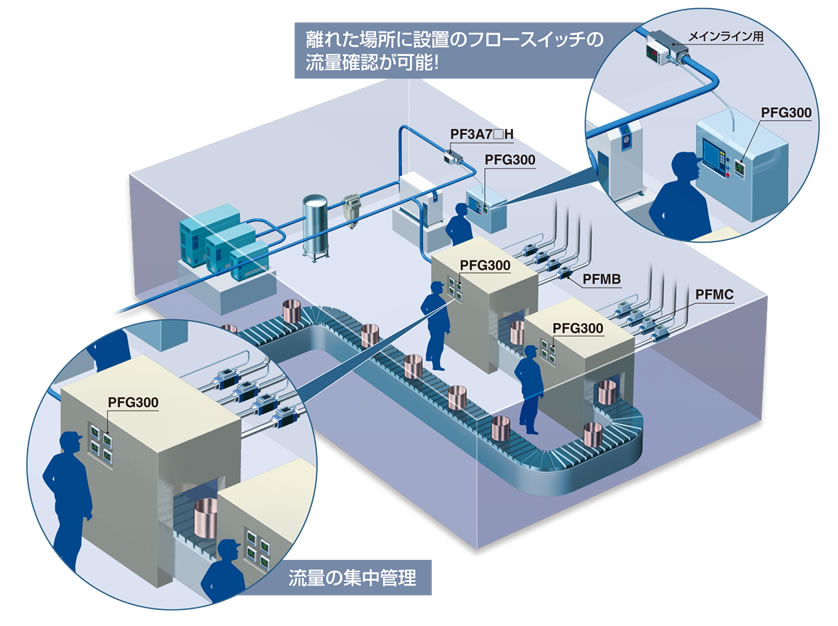

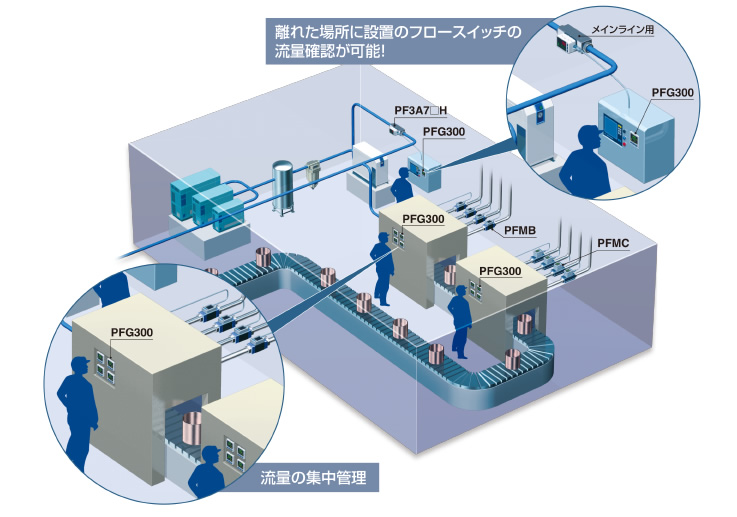

用途例

離れた場所に設置のフロースイッチの流量確認が可能！
