協働ロボット用エアグリッパ

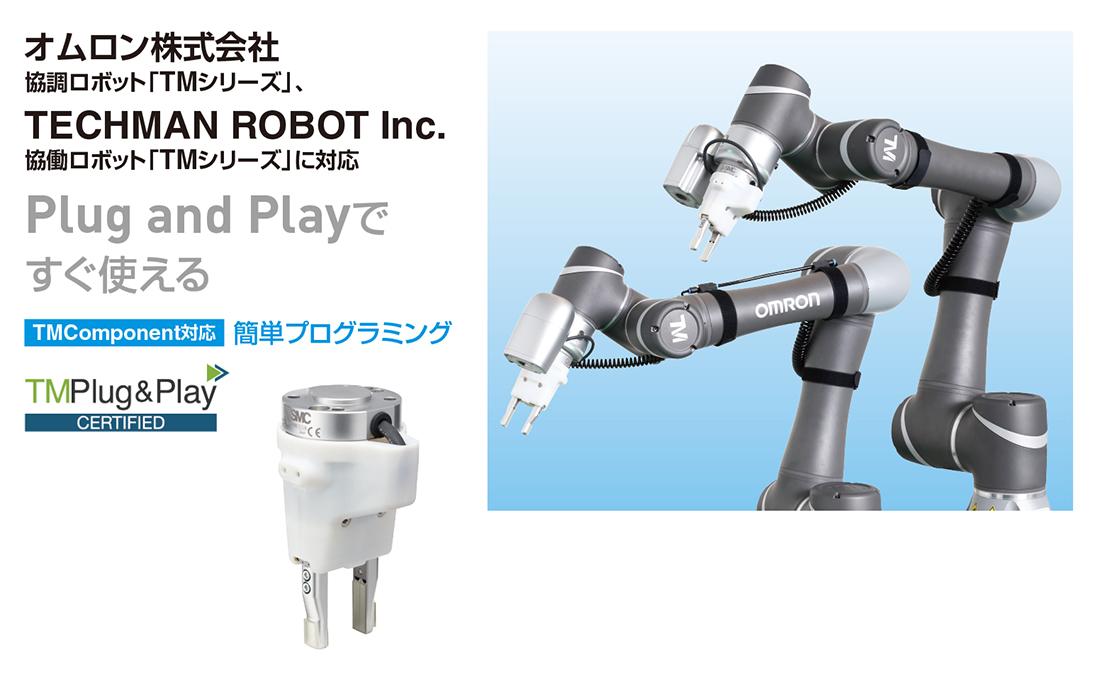

協働ロボット用エアグリッパ JMHZ2-X7400B-TM
for オムロン、TECHMAN ROBOT Inc. TMシリーズ

    ・Plug and Playですぐ使える
    　TM Component対応　簡単プログラミング
    ・エア駆動により、小形・軽量でも高把持力
    ・ガイド一体構造により高剛性・高精度を実現
    　高精度リニアガイド採用でにより　繰返し精度：±0.01mm
    　1ランク上のリニアガイドを採用により剛性が向上
    ・エア供給チューブ1本、電気配線M8コネクタを
    　接続するだけで動作可能
    ・ソレノイドバルブ、速度調整機構、オートスイッチを一体化
    ・分割式保護カバーによりグリッパのメンテナンスが容易
    ・取付規格：ISO9409-1-31.5-4-M5
  • 協働ロボット用エアグリッパ JMHZ2-X7400B-TM
    for オムロン、TECHMAN ROBOT Inc. TMシリーズ
    取扱説明書
    タイプ シリーズ 検索結果を表示
    協働ロボット用JMHZ2-16D-X7400B-TM検索結果を表示
安全上のご注意　エアチャック/共通注意事項　オートスイッチ/共通注意事項
特定開発品情報　グリーン対応（RoHS）
タイプシリーズシリンダ内径（mm）
協働ロボット用JMHZ2-16D-X7400B-TM16

製品特長

協働ロボット用エアグリッパ

エア駆動により、小形・軽量でも高把持力

ガイド一体構造により高剛性・高精度を実現

高精度リニアガイド採用により　繰返し精度：±0.01mm
1ランク上のリニアガイドを採用により剛性が向上（既存製品MHZ2の同サイズと比較）

エア供給チューブ1本、電気配線はM8コネクタを接続するだけで動作可能

ソレノイドバルブ、速度調整機構、オートスイッチを一体化

分割式保護カバーによりグリッパのメンテナンスが容易

ユーザー専用のアタッチメントを取外さなくてもグリッパのメンテナンスが可能

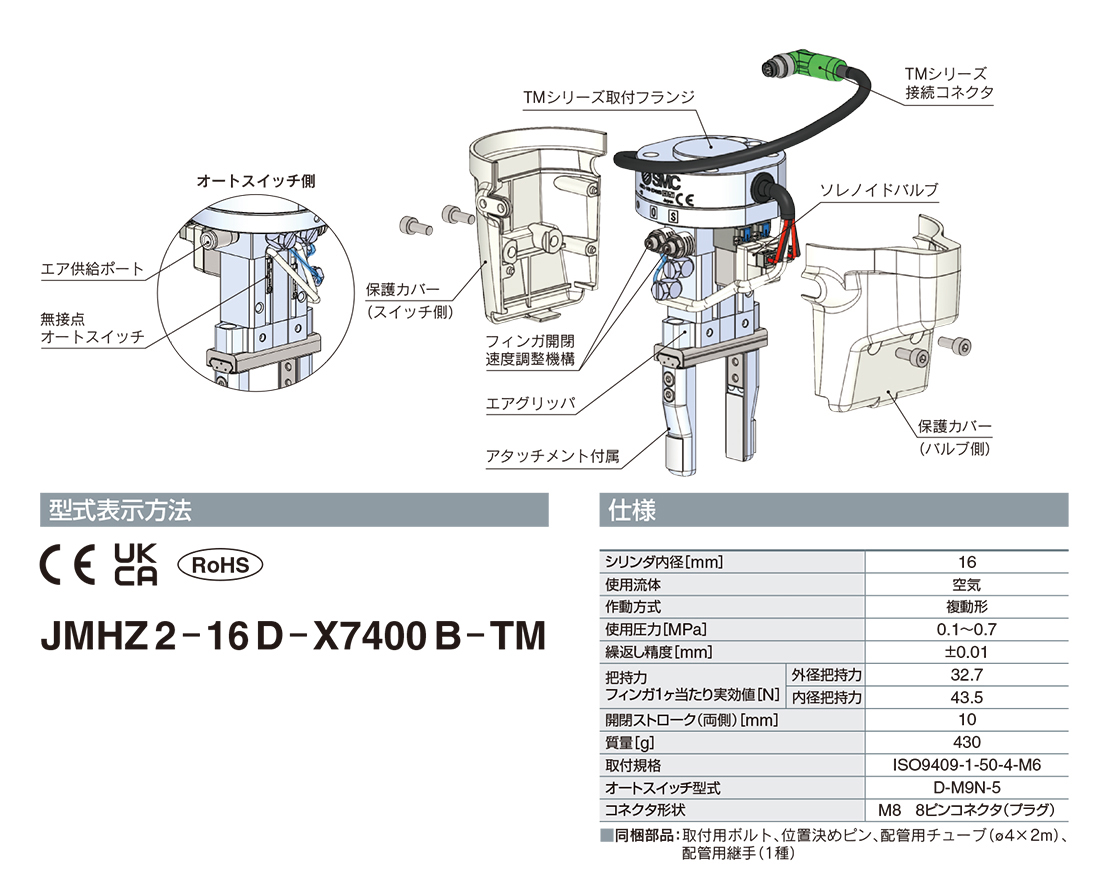

機器構成

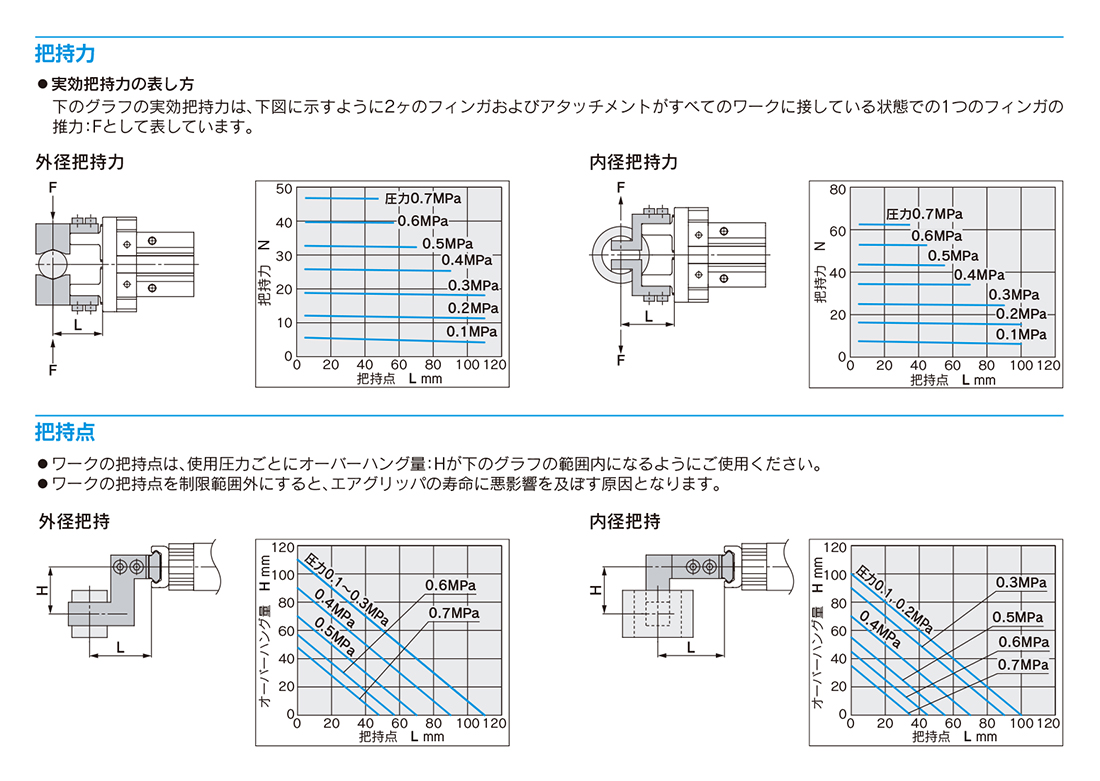

機種選定

外形寸法図

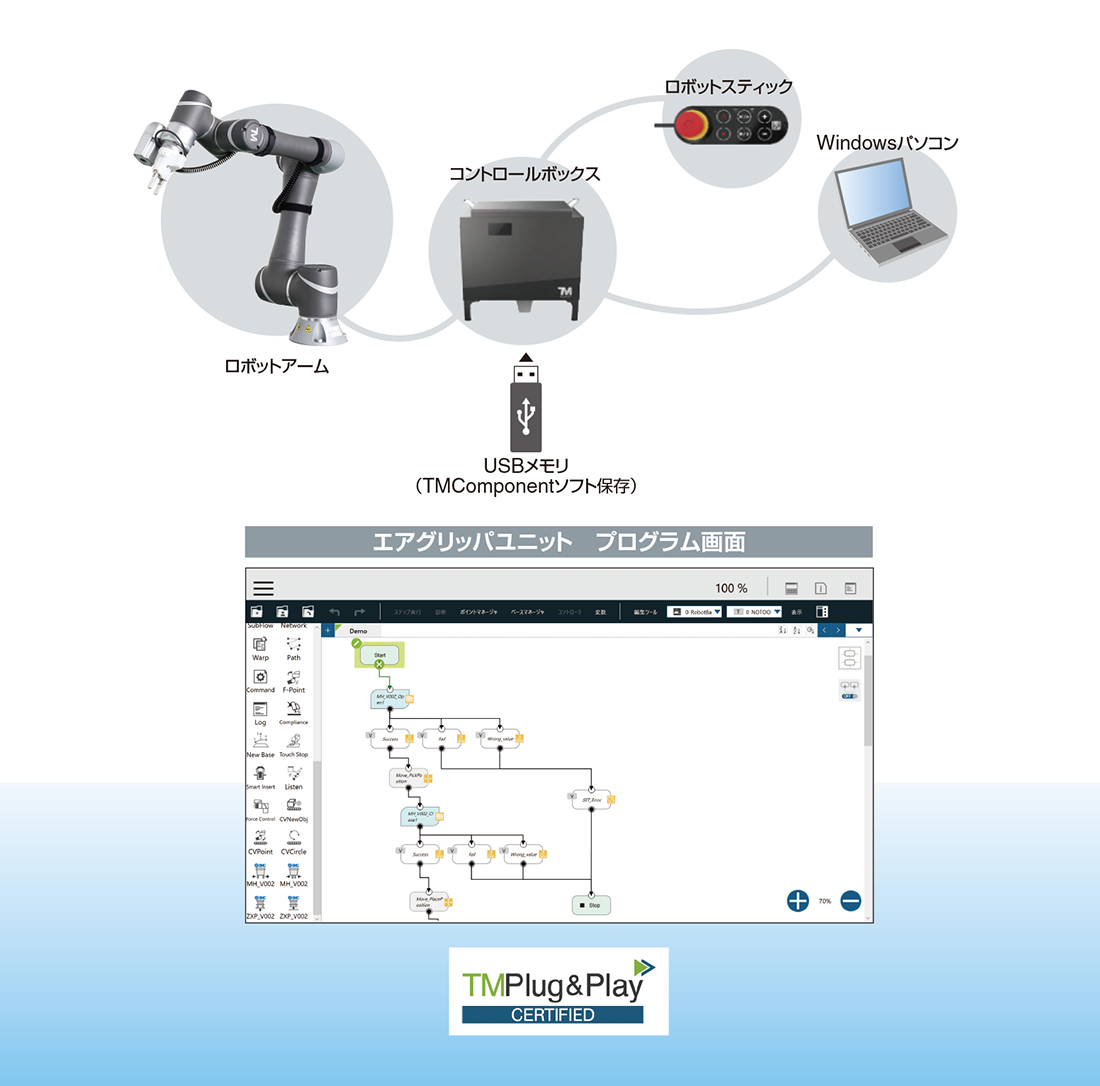

TMComponent対応

簡単なプログラミング

オムロン株式会社、TECHMAN ROBOT Inc. 認証済専用ソフトTMComponentを使い、専用ソフトウェアツール「TMflow」を搭載したコントロールボックスもしくはWindowsベースのコンピュータでグラフィカルフローチャートを使用して各種動作、センサ信号を簡単に組込むことが可能。
TMComponentソフトウェアパッケージを保存したUSBメモリをコントロールボックスもしくはWindowsベースのコンピュータに差込み簡単にソフトのインストールが可能。
※TMComponentソフトウェアパッケージはSMCホームページよりダウンロードして、お手持ちのUSBメモリに保存してください。
