チューブ (フッ素樹脂／クリーン)
軟質フッ素樹脂2層チューブ TQ
-
・溶剤等の液体を柔軟で耐摩耗性に優れた配管で移送。
・2層構造 外層：特殊ナイロン樹脂、内層：特殊フッ素樹脂。
・内面平滑性 Ra0.02μm相当。
| シリーズ | チューブ外径 ミリサイズ | 色 | 使用流体 |
|---|---|---|---|
| TQ | φ4，φ6，φ8，φ10，φ12 | 半透明（素材色） | 空気、水、不活性ガス、溶剤 |
製品特長
溶剤等の流体を柔軟で耐摩耗性に優れた配管で移送

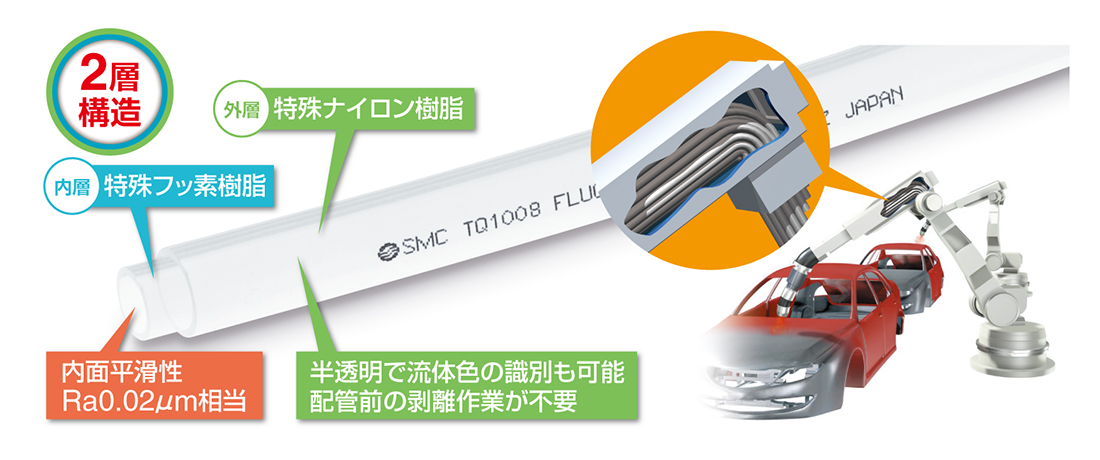

2層構造
外層：特殊ナイロン樹脂 内層：特殊フッ素樹脂
柔軟性：最大55%※1向上

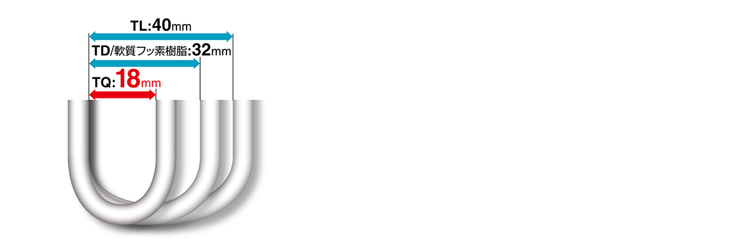

最小曲げ半径（屈折値）
TQ：9mm←TL：20mm（フッ素樹脂チューブ Super PFA）
※1 当社比 フッ素樹脂チューブ/TL（ø6×ø4の場合）との比較
チューブ外層摩耗量：1/30に低減
チューブ外層摩耗量：TQ：1mg※2 ← TL：30mg※2（フッ素樹脂チューブ）
※2 チューブ同士の擦り合わせ試験による
軽量：質量約44%※3低減
※3 軟質フッ素樹脂2層チューブ（TQ）：26.5g/mフッ素樹脂チューブ（TL）：47g/m（ø8×ø6の場合）
用途
自動車分野／半導体分野／食品分野／医療分野／工作機械分野

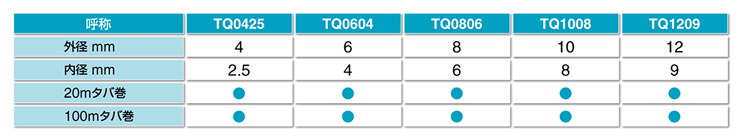

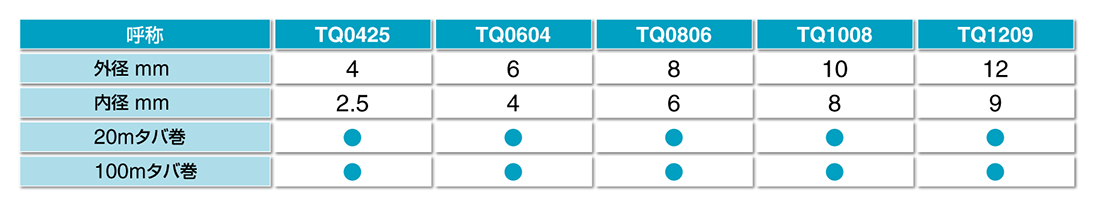

シリーズバリエーション
