耐環境仕様シリンダ

ステンレスシリンダ／無調整エアクッションタイプ HF2A-CG5

    ・食品製造業界向機器
    ・オールステンレス仕様（外部部品 SUS304）
    ・水滴飛散環境下で耐久性4倍
    ・無調整エアクッション
    ・ステンレスシリンダCG5・Sシリーズと取付互換
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

安全上のご注意　アクチュエータ/共通注意事項　オートスイッチ/共通注意事項　オートスイッチ取付および移動方法　機種選定・技術資料　オーダーメイド　特定開発品情報　グリーン対応（RoHS）
シリーズ形式チューブ内径
HF2A-CG5エアクッション20mm、25mm、32mm、40mm

製品特長

オールステンレス仕様（外部部品 SUS304）

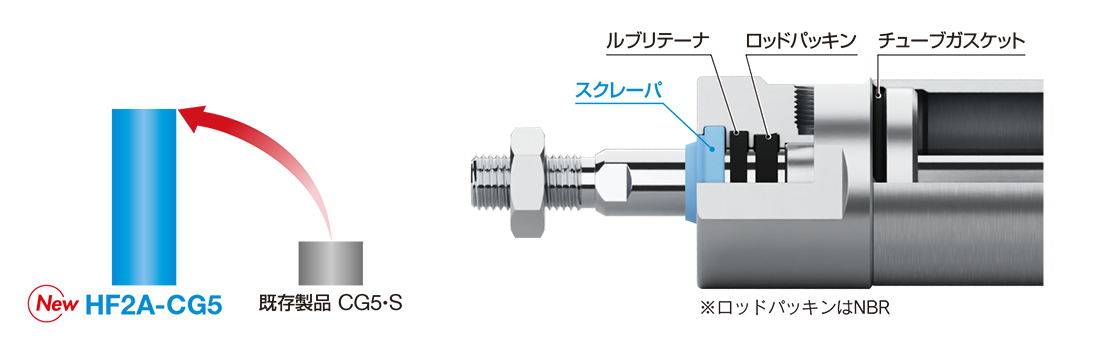

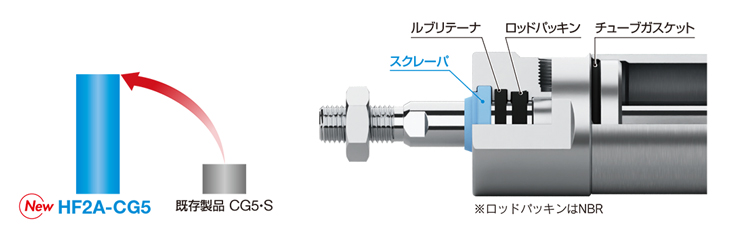

水滴飛散環境下で耐久性4倍

パッキンによる耐水構造（スクレーパ、チューブガスケット：FKM）
スクレーパ：青色FKM
FDA（米国食品医薬品局）適合材料を使用 （EC）No.1935/2004適合
使用グリース：NSF H1グリース

※耐久性試験は当社試験条件による

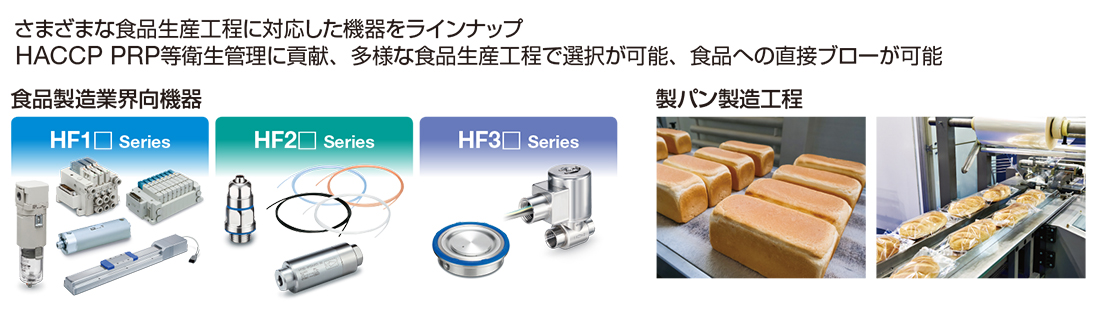

食品製造業界向機器

無調整エアクッション

・端面での滑らかな停止を実現し衝撃と衝撃音を低減（ラバークッションと比較）
・エアクッション調整が不要



ステンレスシリンダCG5・Sシリーズと取付互換

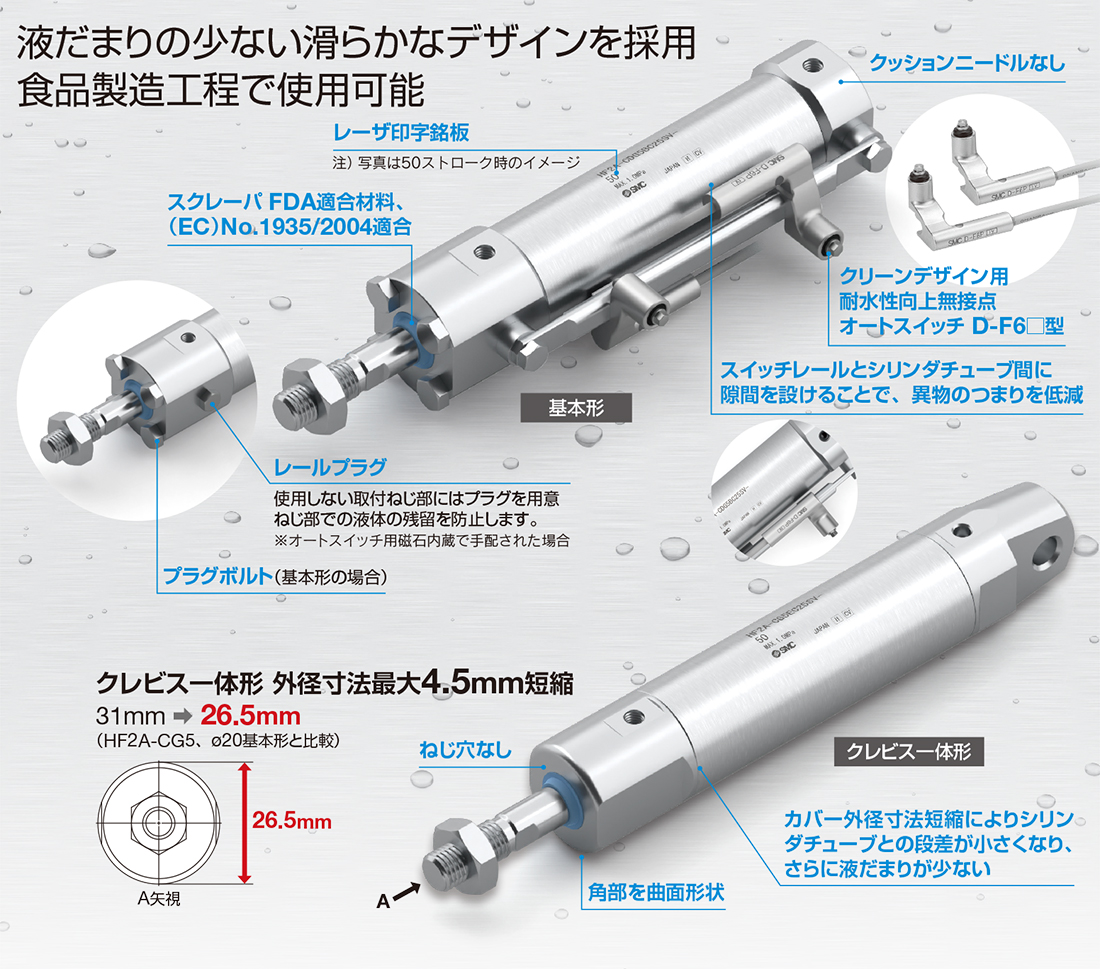

クリーンデザイン

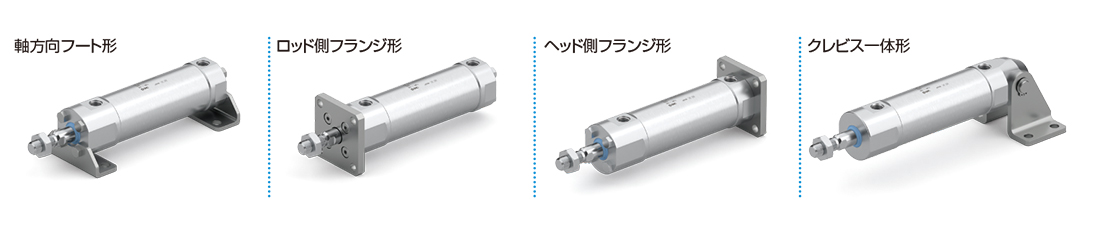

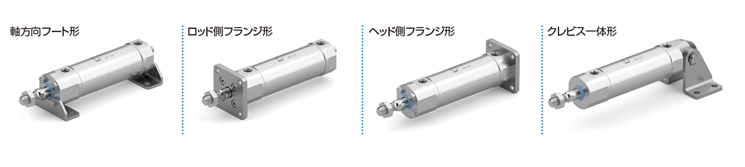

取付支持金具

食品製造業界向機器

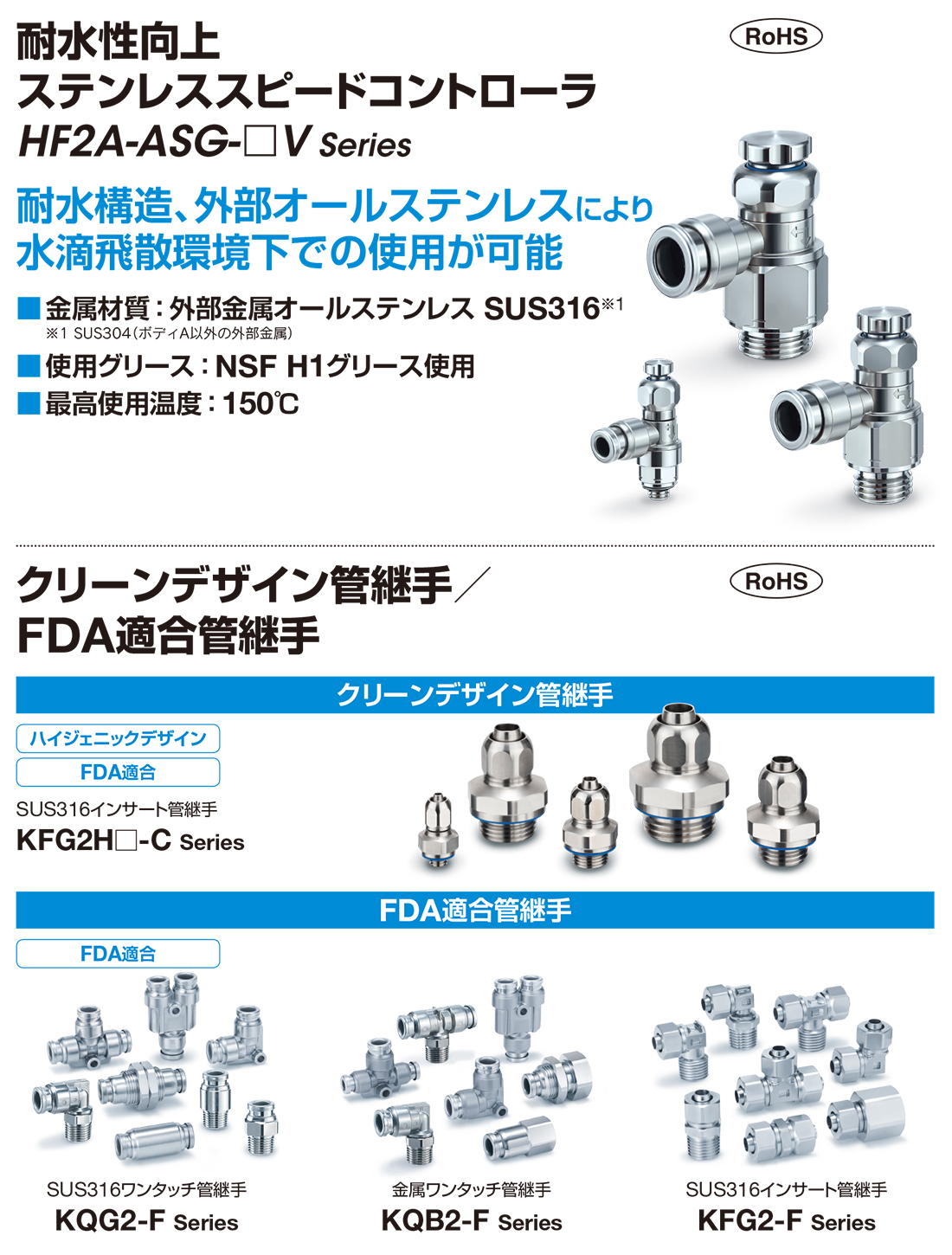

関連製品
