パイロット式4·5ポートソレノイドバルブ

エジェクタシステム一体型バルブマニホールド JSY1000-E

    ・スペーサ形エジェクタの高消音サイレンサ追加 [New]
    ・破壊流量調整ユニット追加
    ・コンパクトなオールインワンマニホールド
    　アクチュエータと真空吸着を併用するアプリケーション向けに機器を一体化
    ・EtherCAT®、IO-Link [New]、PROFINET® [New]、EtherNet/IP™ [New] 対応
    ・オールインワンマニホールドによる省配線／省配管
    ・設置面積：64%削減
    ・製品質量：42%削減
    ・省エネ機能
    　CO₂排出量（空気消費量）：90%削減

    　▶IO-Linkマスタ
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • エジェクタシステム一体型バルブマニホールド JSY1000-E
    取扱説明書
    シリーズ 検索結果を表示
    JSY1000-E検索結果を表示
  • エジェクタシステム一体型バルブマニホールド JSY1000-E
    マニホールド仕様書
    シリーズ 検索結果を表示
    JSY1000-E検索結果を表示
安全上のご注意　3・4・5ポート電磁弁 共通注意事項　真空用機器/共通注意事項　機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）　リード線資料
シリーズ流量特性
4/2→3/5（A/B→E）
C［dm3/（s・bar）］		流量特性
4/2→3/5（A/B→E）
b		シリンダ駆動
サイズ		消費電力（W）
JSY1000-E0.910.48φ400.2（節電回路付）

製品特長

エジェクタシステム一体型バルブマニホールド JSY1000-E Series

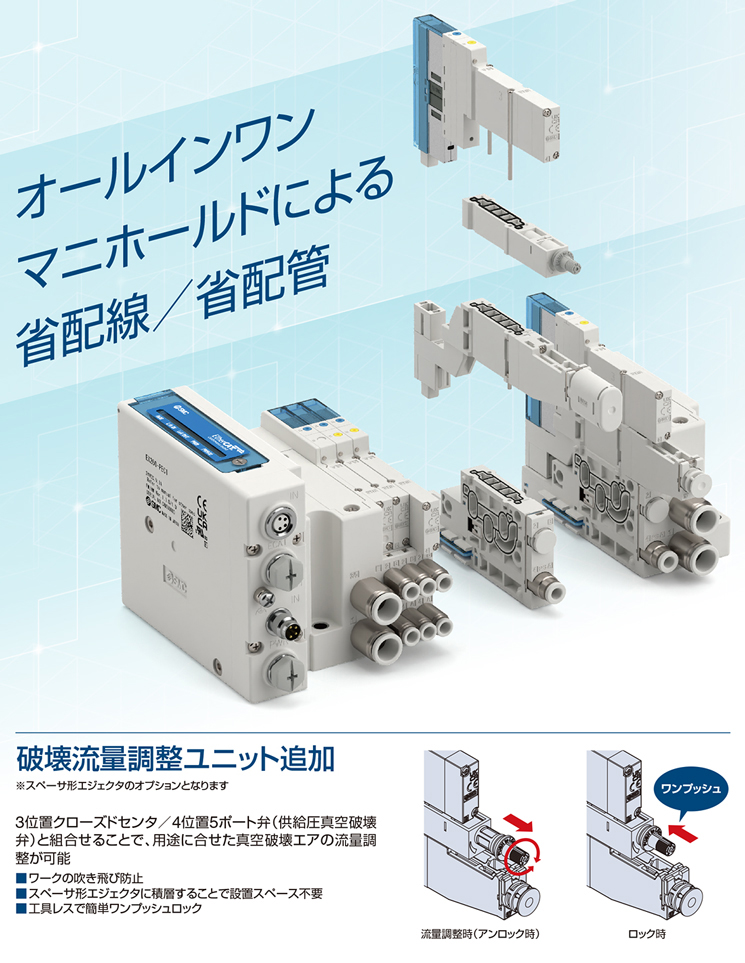

破壊流量調整ユニット追加

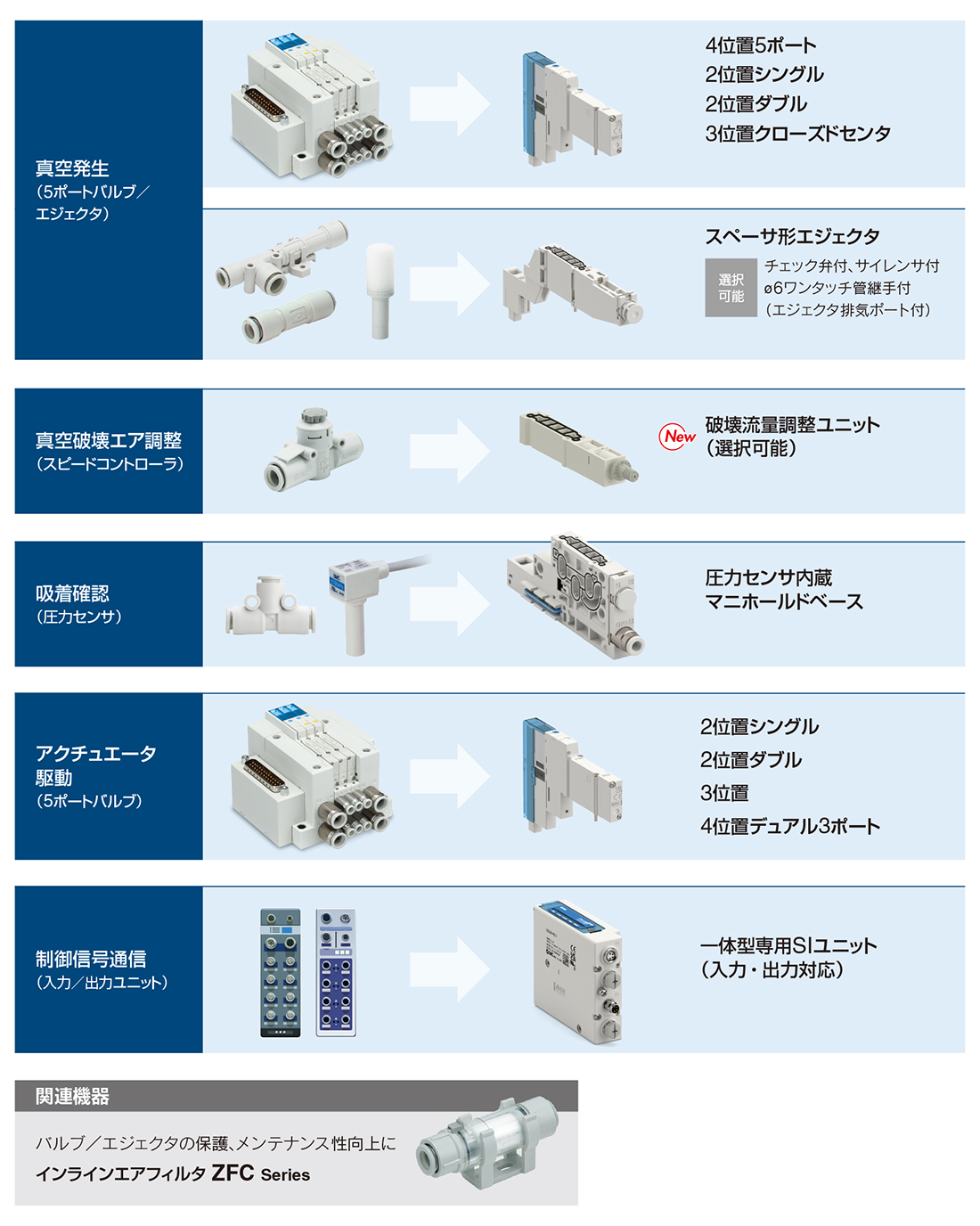

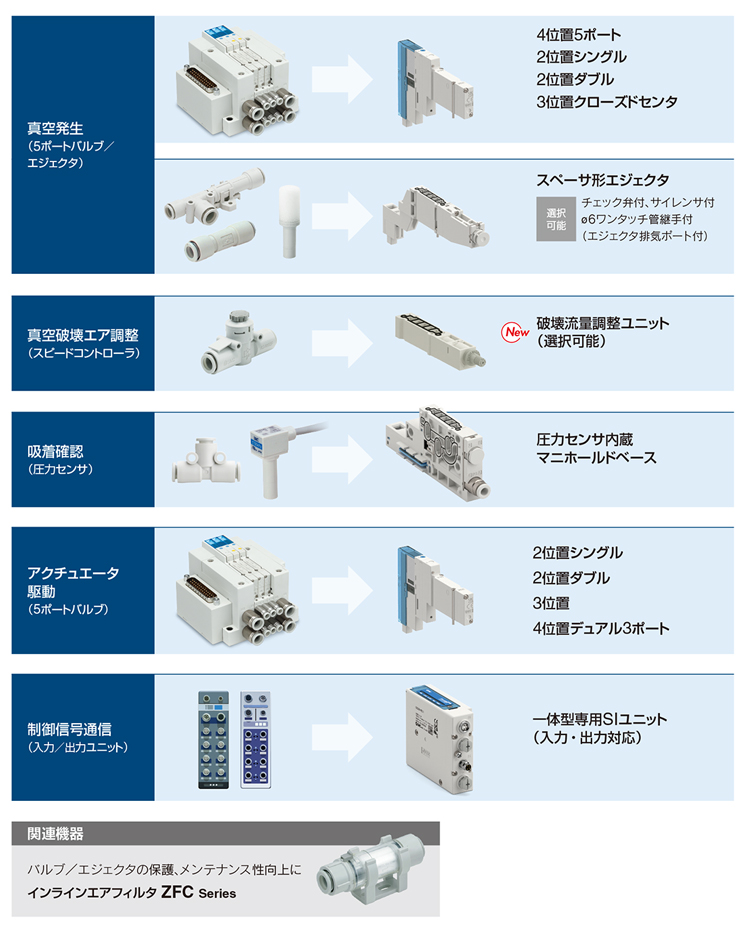

アクチュエータと真空吸着の併用における機器を一体化し、配線／配管を削減

▶ZFC Seriesの詳細はこちら

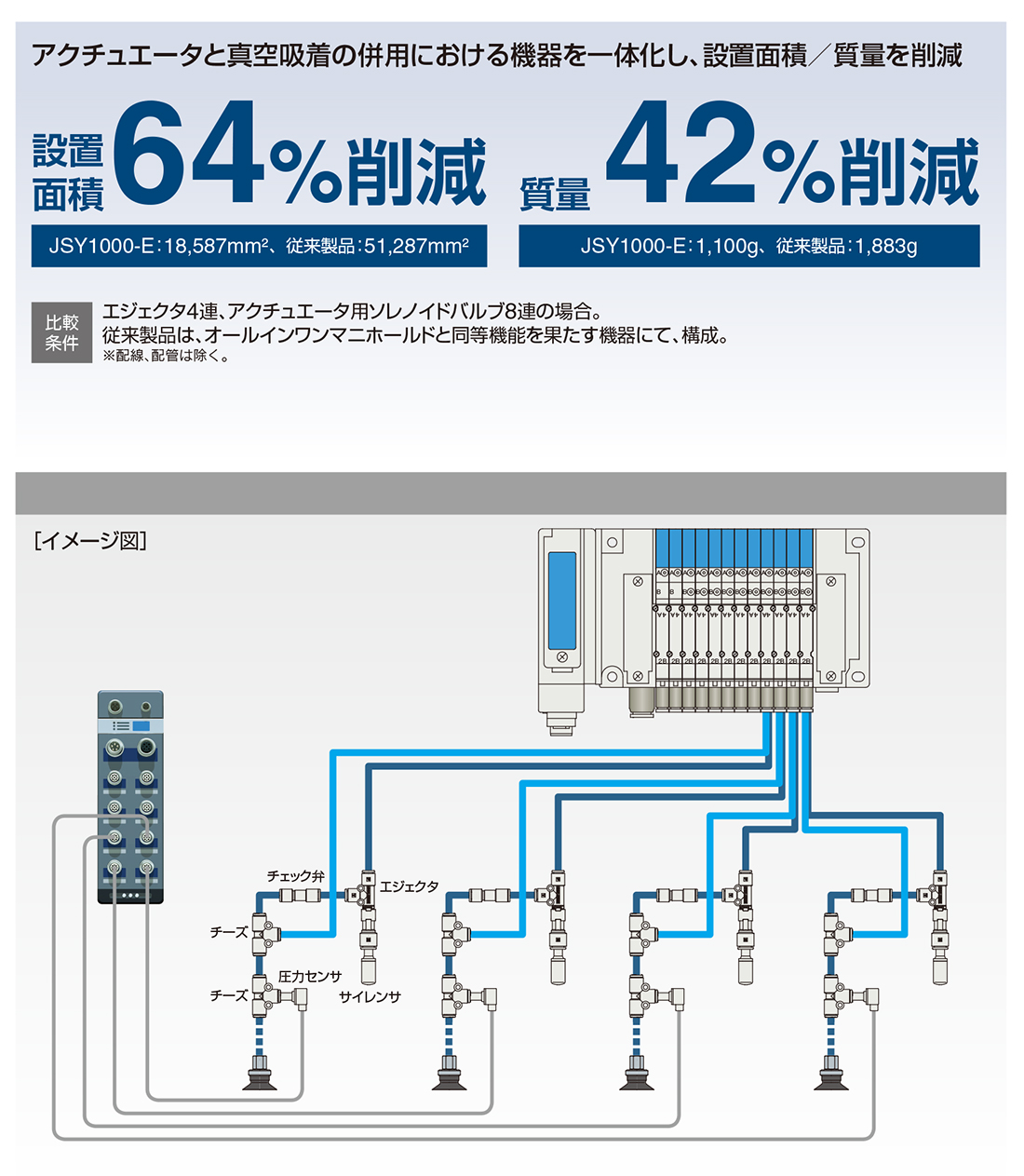

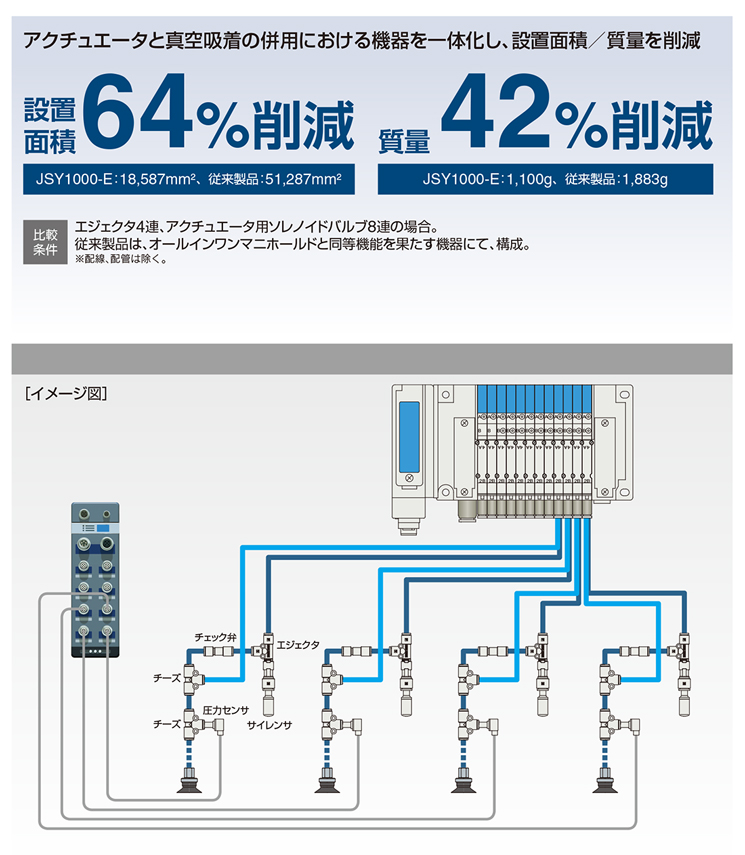

オールインワンマニホールドによる省スペース／軽量

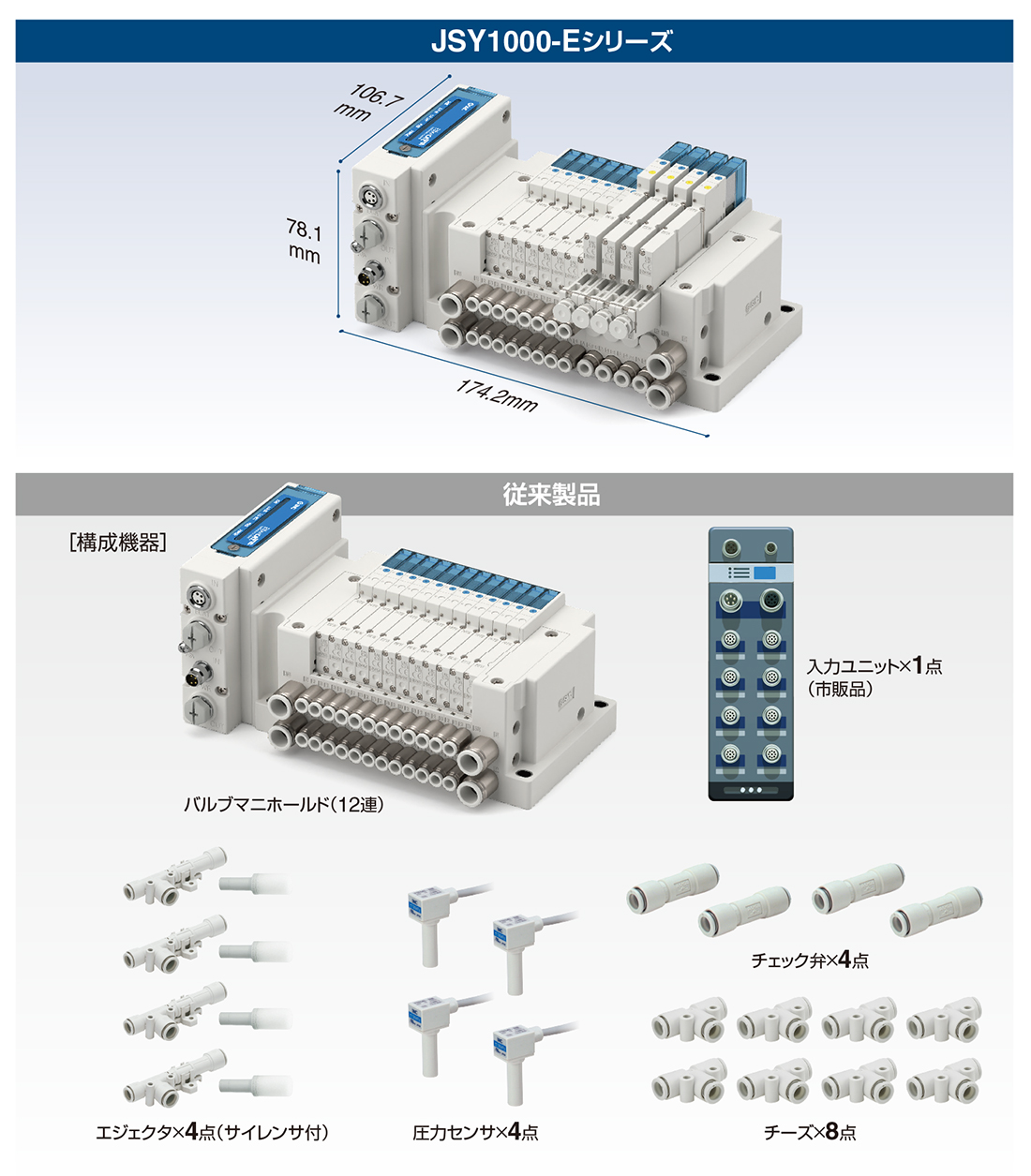

■省スペース



■軽量

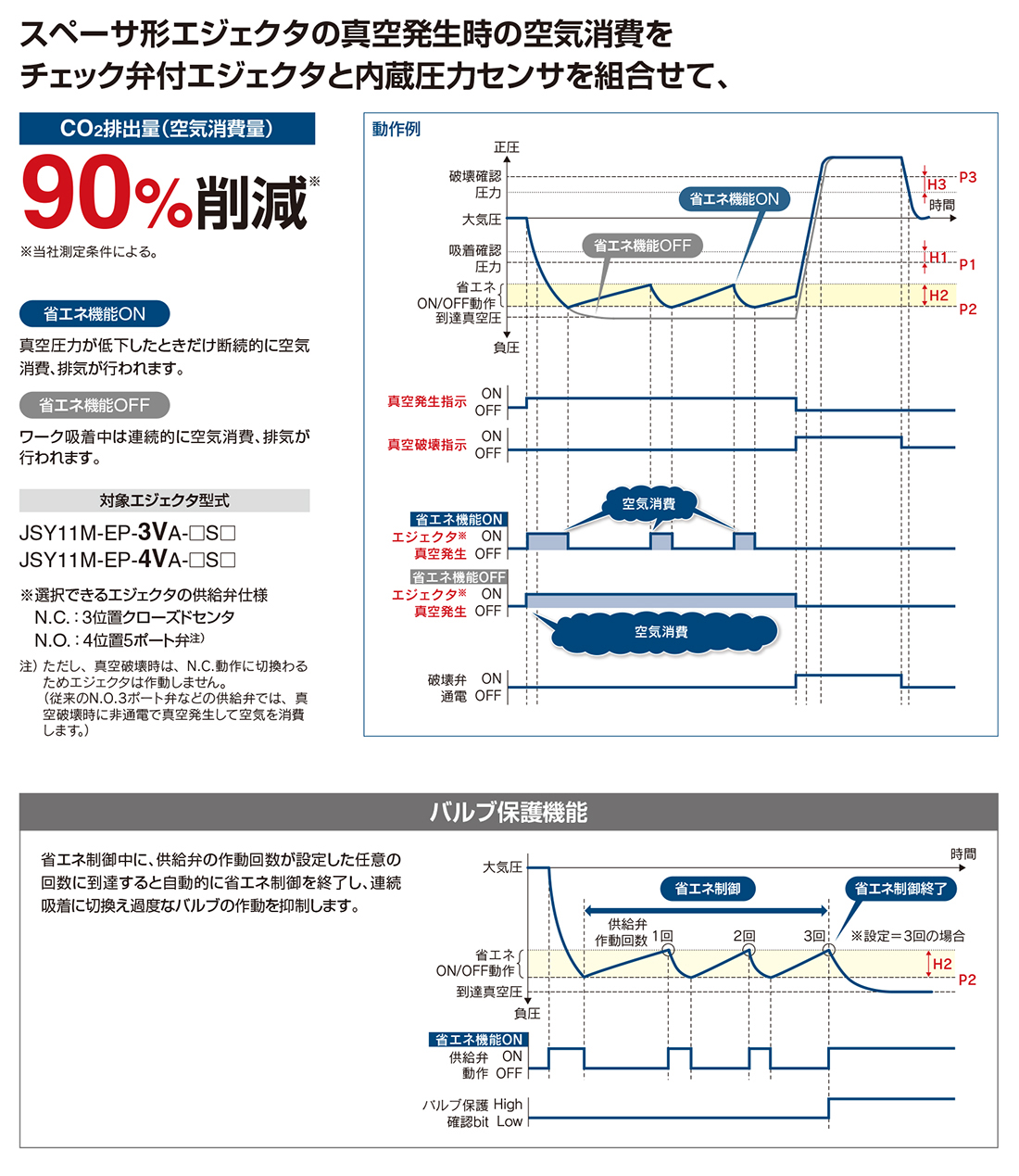

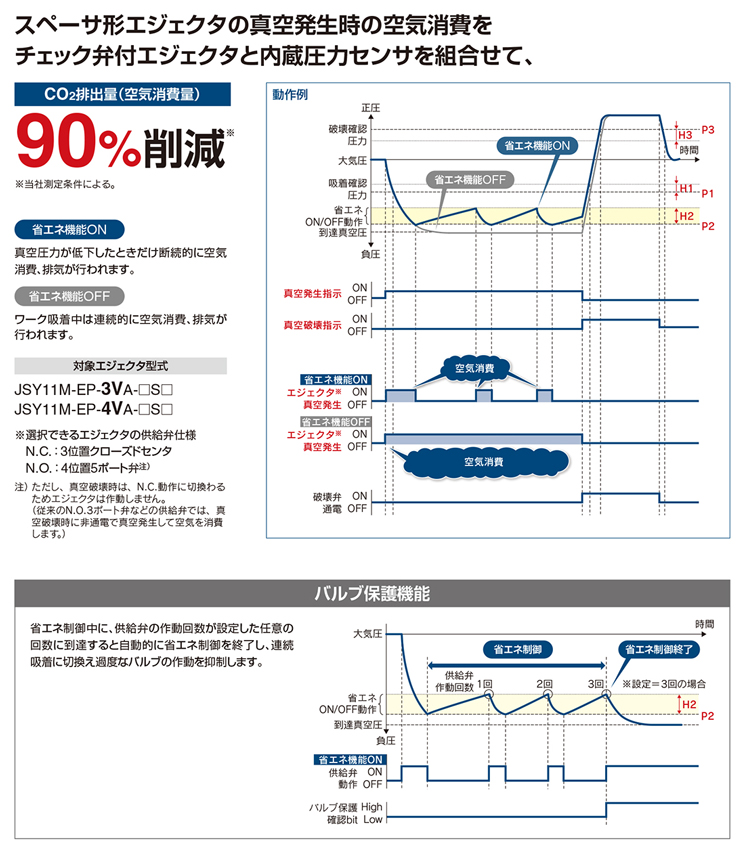

省エネ機能

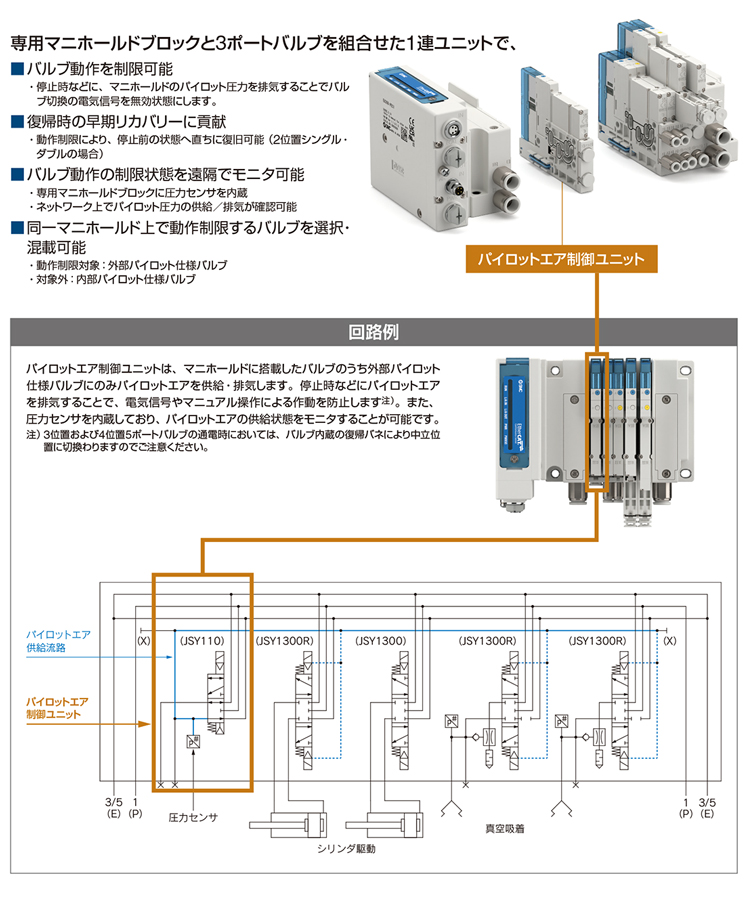

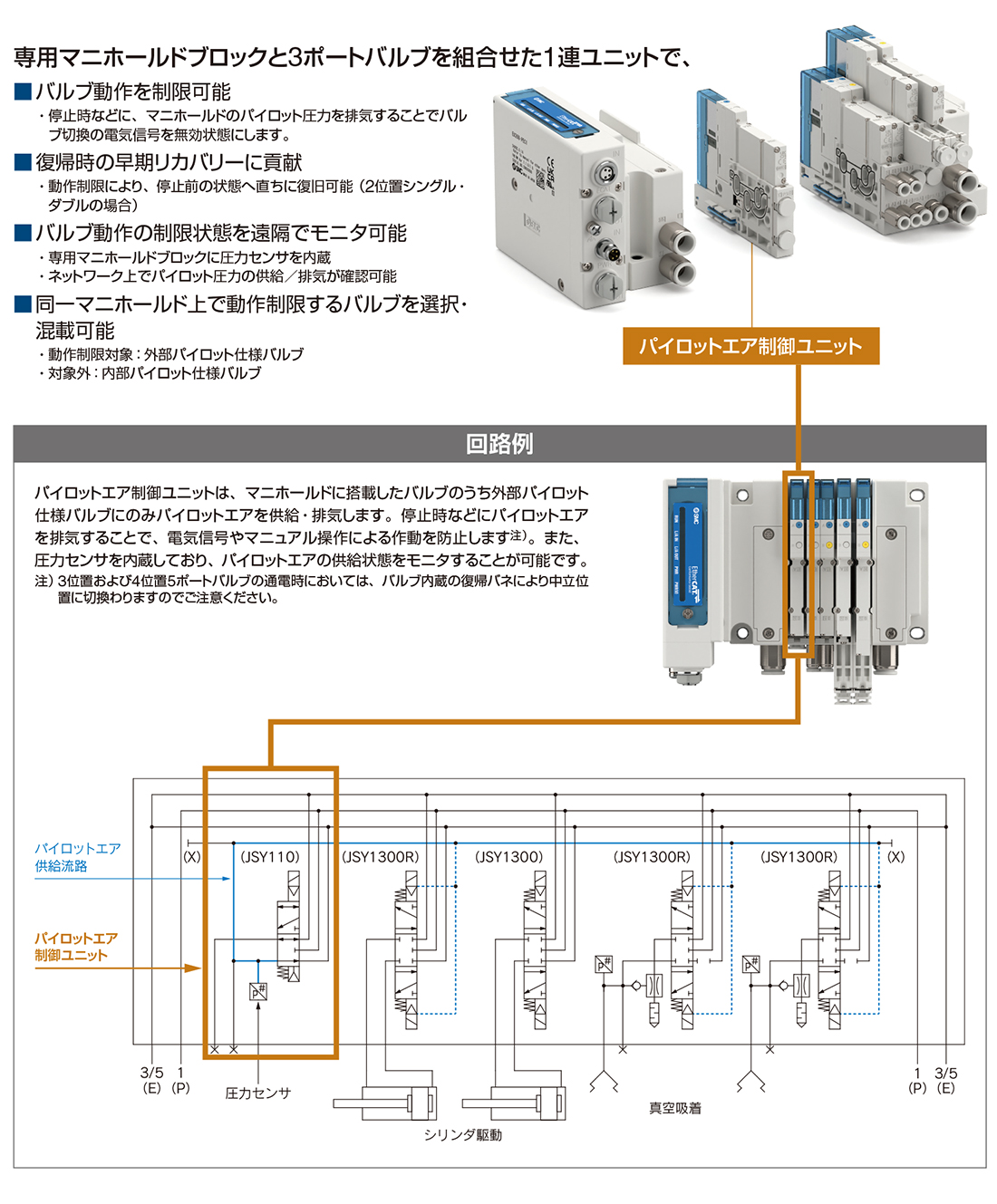

パイロットエア制御ユニット New

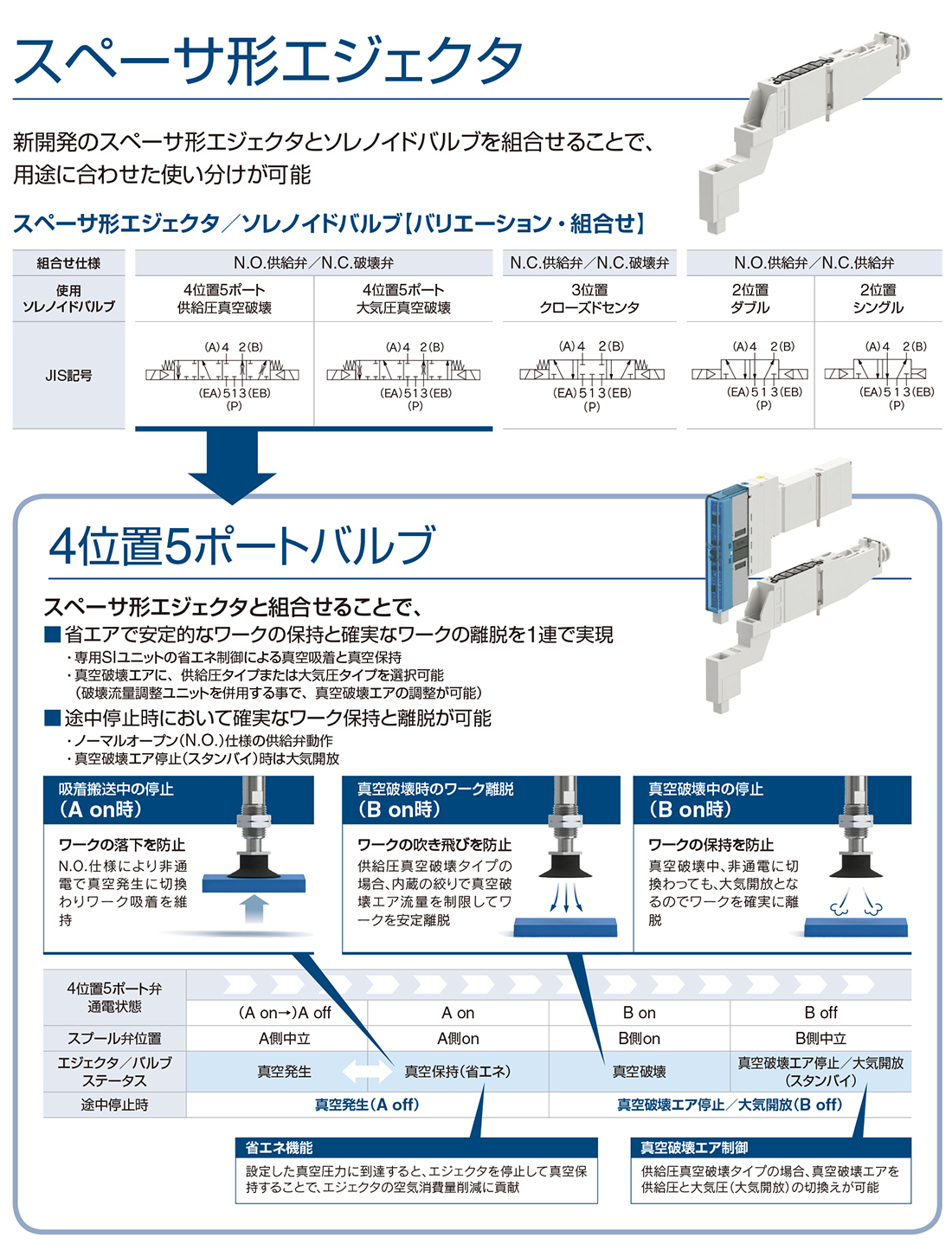

スペーサ形エジェクタ
