汎用管継手

ワンタッチ管継手 KQ2

    ・真空－100kPa～使用可能。
    ・ボディ形状：全51機種
    ・ねじ部材質／表面処理（有orなし）：2種
    ・選べる表面処理：黄銅（めっきなし）、黄銅＋無電解ニッケルめっき
    ・適用チューブ外径

    　真円形

    　ミリ： ø2, ø3.2, ø4, ø6, ø8, ø10, ø12, ø16
    　インチ：ø1/8'', ø5/32'', ø3/16'', ø1/4'', ø5/16'', ø3/8'', ø1/2''

    　長円形

    　ミリ：ø3.2, ø4, ø6
    　インチ： ø1/8'', ø5/32'', ø3/16''
    ・接続ねじ
    　メートル：M3, M5, M6
    　R,Rc ：1/8, 1/4, 3/8, 1/2
    　G：1/8, 1/4, 3/8, 1/2
    　NPT：10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2
    　Uni：1/8, 1/4, 3/8, 1/2
    ・シール方式
    　シール剤/ガスケットシール
    　パッキンシール
    　ガスケットシール（Uniねじ）
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　管継手&チューブ/共通注意事項　バリエーション
特定開発品情報　グリーン対応（RoHS）
シリーズリリースブッシュ形状サイズ接続ねじ
KQ2長円形ミリ、インチM，R，Rc，G，NPT，Uni
KQ2真円形ミリ、インチM，R，Rc，G，NPT，Uni

製品特長

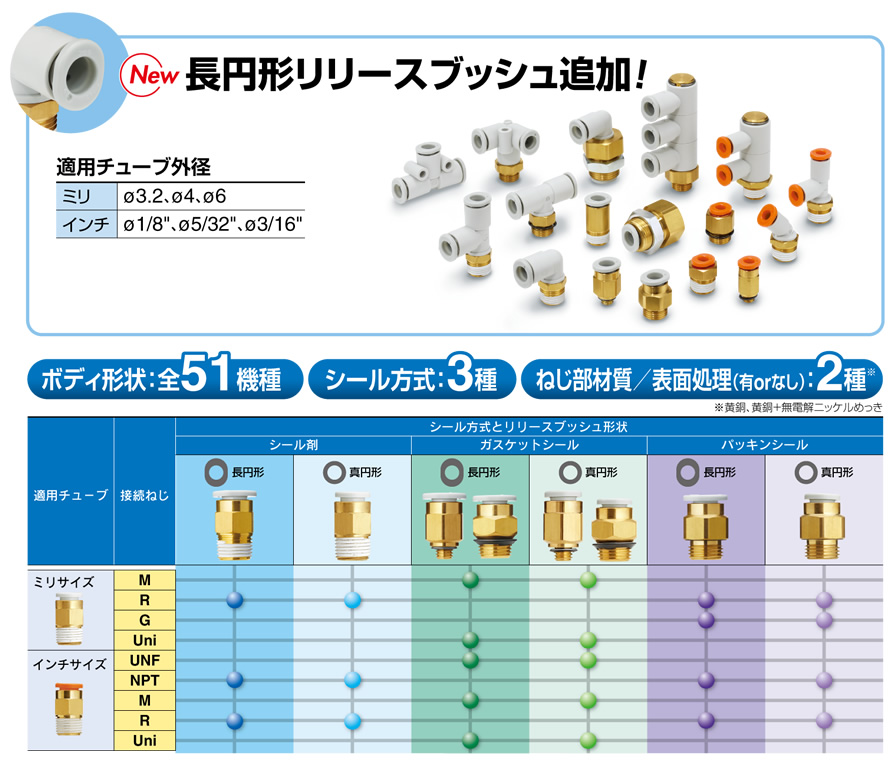

長円形リリースブッシュ追加 [New]

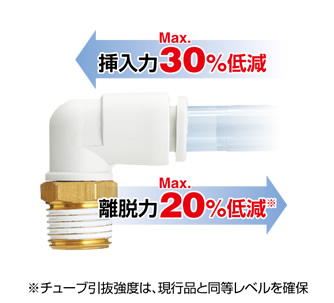

チューブ着脱性向上

挿入力MAX.30%低減
離脱力MAX.20%低減※

※チューブ引抜強度は、現行品と同等レベルを確保。

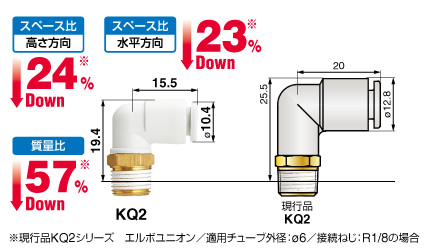

小型・軽量化

スペース比：高さ方向：24％Down※
スペース比：水平方向：23％Down※
質量比：水平方向：57％Down※

※現行品KQ2シリーズ　エルボユニオン／適用チューブ外径：ø6／接続ねじ：R1/8の場合

KQ, KQ2, KJを“KQ2”へ一本化。

バリエーション充実、軽量、コンパクト

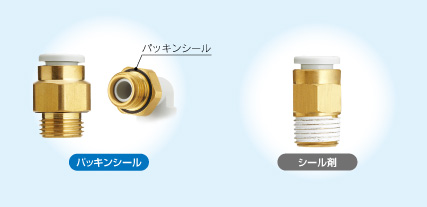

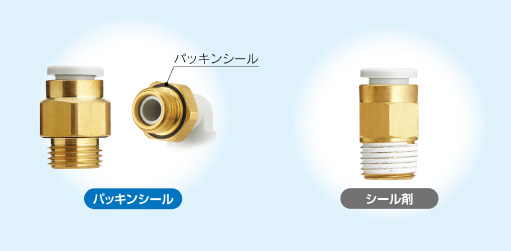

選べるシール方式

※R, NPTの場合

選べる表面処理

・黄銅（めっきなし）
・黄銅＋無電解ニッケルめっき

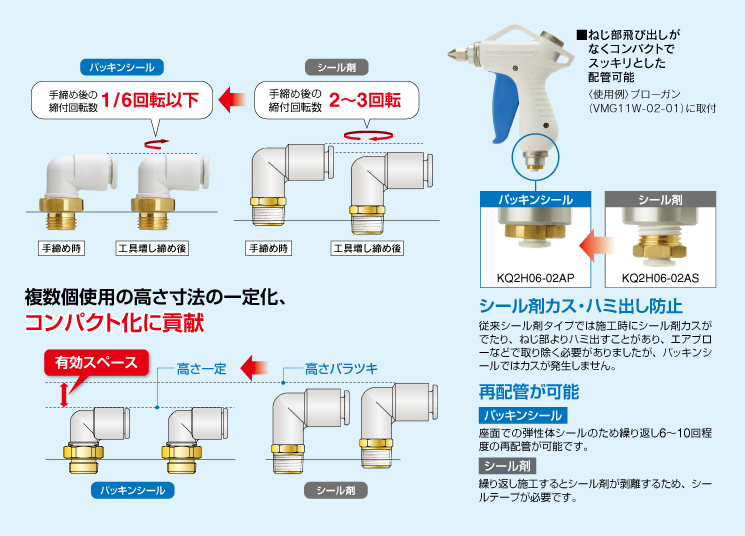

ねじ部にパッキンシールを採用。管用テーパめねじ（Rc, NPT）に使用可能な独自のねじ構造

施工性向上（手締め後の工具増し締め量低減）

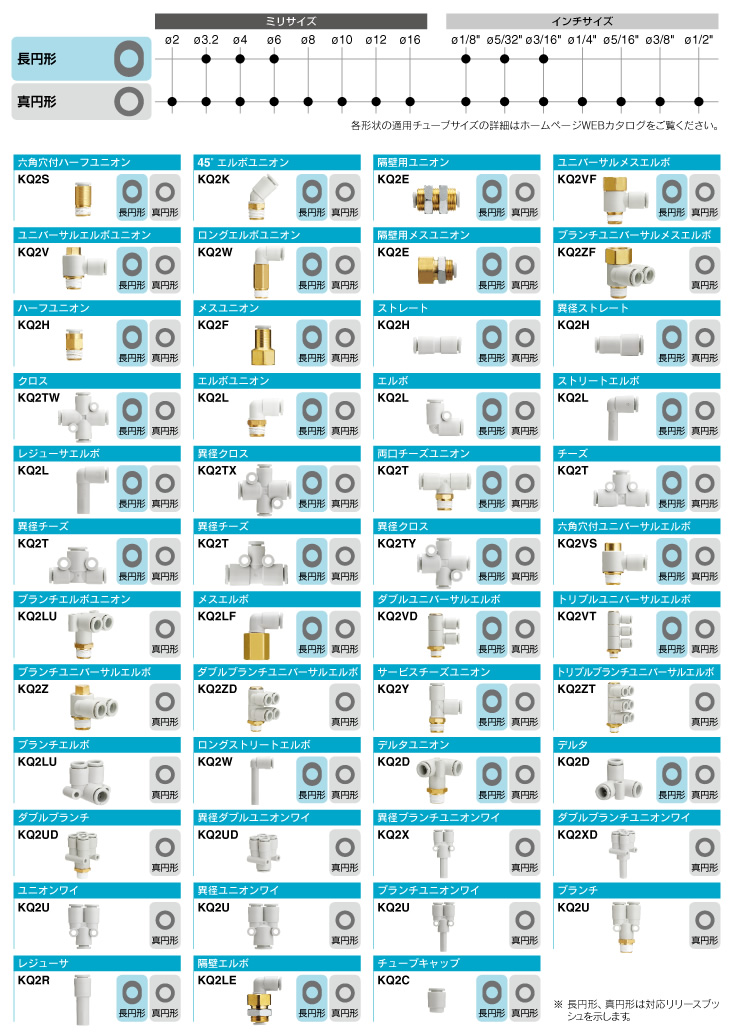

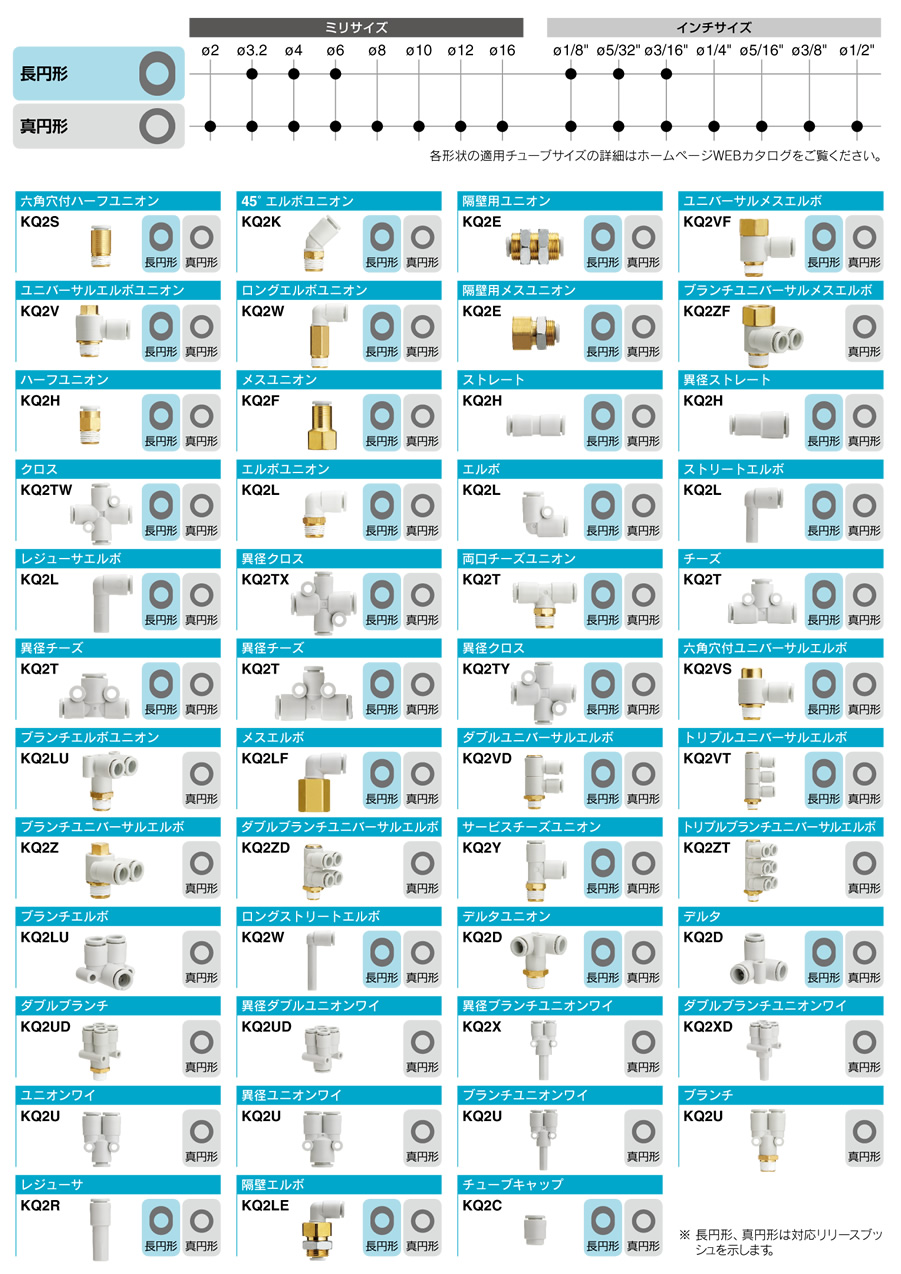

長円形／真円形　バリエーション
