サーモチラー（循環液温調装置）レーザ用デュアルタイプ

サーモチラー／レーザ用デュアルタイプ HRL

    ・1台のチラーで2系統を個別に温調可能
    ・省スペース/省配線
    　設置面積22%削減
    　電源系統：1系統でOK
    ・省エネルギー
    　省エネ 消費電力30%削減
    ・タッチパネルを採用
    ・電源：三相AC200V（50Hz）
    　　　　三相AC200～230V（60Hz）
    　　　　三相AC380〜415V（50/60Hz）
    　　　　三相AC460～480V（60Hz）
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • サーモチラー／レーザ用デュアルタイプ HRL
    取扱説明書

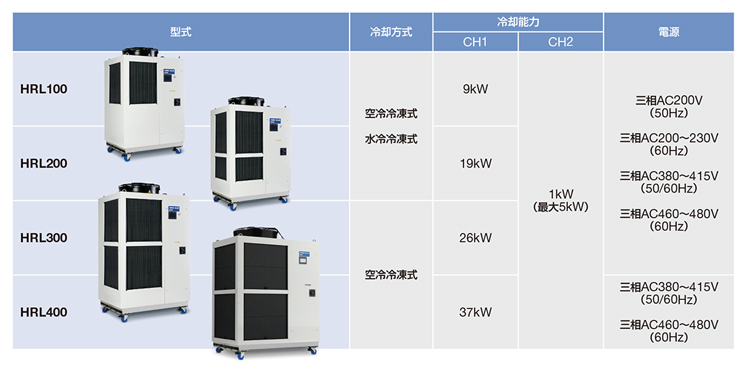

    シリーズ 冷却能力 検索結果を表示
    HRL100CH1:9kW, CH2:1.0kW(最大5.0kW)検索結果を表示
    HRL200CH1:19kW, CH2:1.0kW(最大5.0kW)検索結果を表示
    HRL300CH1:26kW, CH2:1.0kW(最大5.0kW)検索結果を表示
    HRL400CH1:37kW, CH2:1.0kW(最大5.0kW)検索結果を表示
  • サーモチラー／レーザ用デュアルタイプ HRL
    自己宣言書
    シリーズ 冷却能力 検索結果を表示
    HRL100CH1:9kW, CH2:1.0kW(最大5.0kW)検索結果を表示
    HRL200CH1:19kW, CH2:1.0kW(最大5.0kW)検索結果を表示
    HRL300CH1:26kW, CH2:1.0kW(最大5.0kW)検索結果を表示
    HRL400CH1:37kW, CH2:1.0kW(最大5.0kW)検索結果を表示
安全上のご注意　温調機器/共通注意事項　特長/バリエーション　技術資料
こんなところでも使われています　温調機器の保証について　グリーン対応（RoHS）
シリーズ設定温度範囲冷却能力温度安定性冷却方式循環液
HRL100CH1:5～35℃ CH2:10～40℃CH1:9kW, CH2:1.0kW(最大5.0kW)CH1:±0.1, CH2:±0.5空冷冷凍式, 水冷冷凍式CH1:清水, CH2:清水, 脱イオン水（純水）
HRL200CH1:5～35℃ CH2:10～40℃CH1:19kW, CH2:1.0kW(最大5.0kW)CH1:±0.1, CH2:±0.5空冷冷凍式, 水冷冷凍式CH1:清水, CH2:清水, 脱イオン水（純水）
HRL300CH1:5～35℃ CH2:10～40℃CH1:26kW, CH2:1.0kW(最大5.0kW)CH1:±0.1, CH2:±0.5空冷冷凍式CH1:清水, CH2:清水, 脱イオン水（純水）
HRL400CH1:5～35℃ CH2:10～40℃CH1:37kW, CH2:1.0kW(最大5.0kW)CH1:±0.1, CH2:±0.5空冷冷凍式CH1:清水, CH2:清水, 脱イオン水（純水）

製品特長

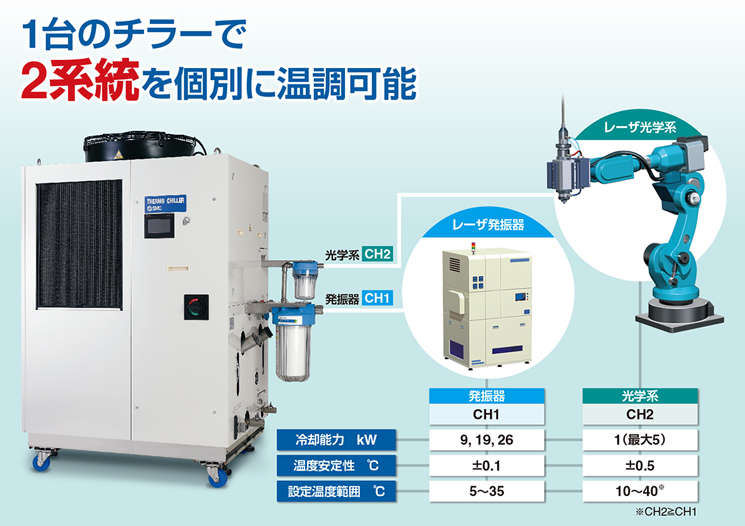

1台のチラーで2系統を個別に温調可能

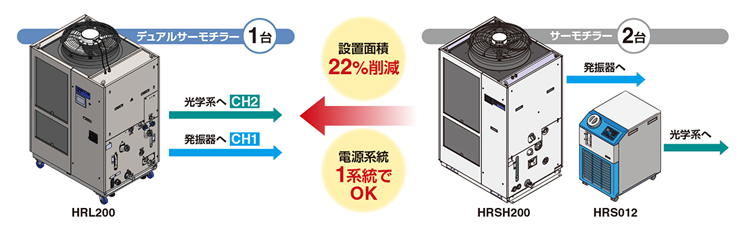

省スペース／省配線

  • 省スペース

    シングルチラー（HRSH200）と同サイズで2系統を個別に温調

  • 省配線／省工数

    電源1 系統の配線で2 系統の温調が可能／配線工数削減

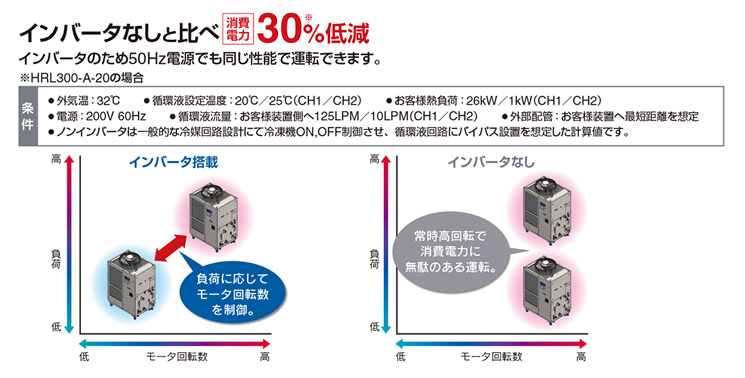

省エネ

●インバータ制御を採用
冷凍機、ファン、ポンプ各々のモータ回転数をお客様装置側負荷に応じてインバータ制御

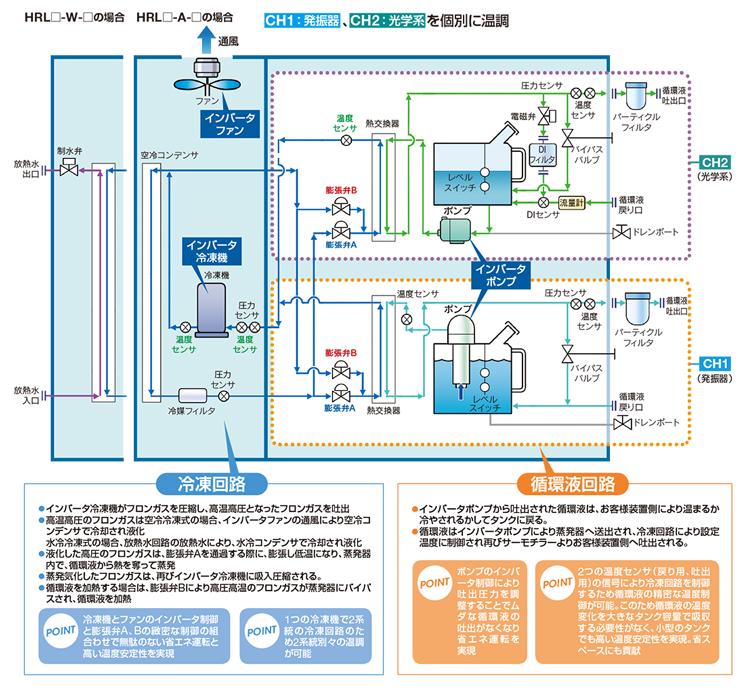

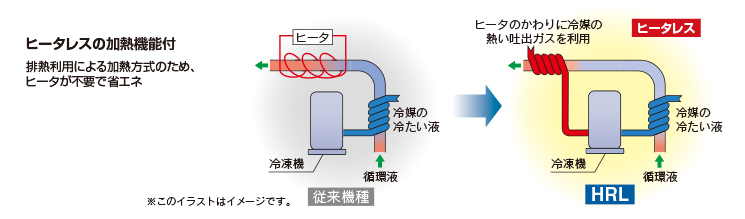

●ヒータなしで循環液の加熱が可能（フロー図の膨張弁Bホットガス回路）

1つの冷凍機で2つの冷凍回路を制御

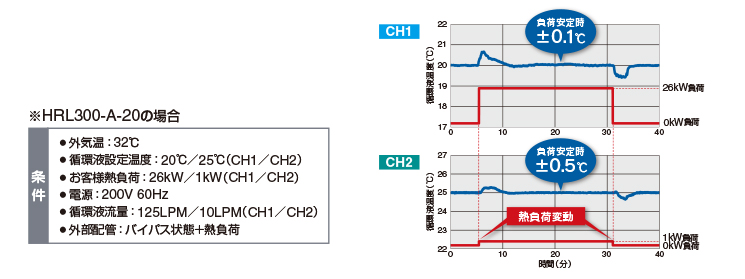

温度安定性 ±0.1℃（CH1）負荷安定時

インバータ冷凍機、インバータファン、電子膨張弁の同時制御により、熱負荷変動時にも高い温度安定性を実現

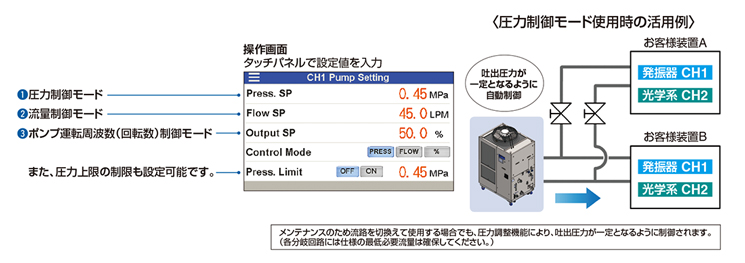

循環液ポンプの動作モードを選択可能

タッチパネルでポンプの運転モードを選択可能です。

ポンプのメンテナンス工数を削減

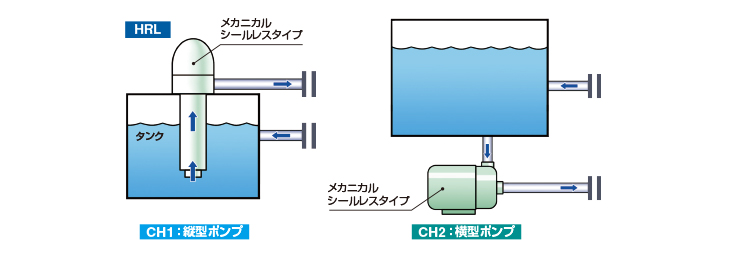

メカニカルシールレスタイプのポンプを2チャンネルとも採用
循環液の外部もれがないため、ポンプの液もれ点検、メカニカルシールの定期交換が不要

バリエーション

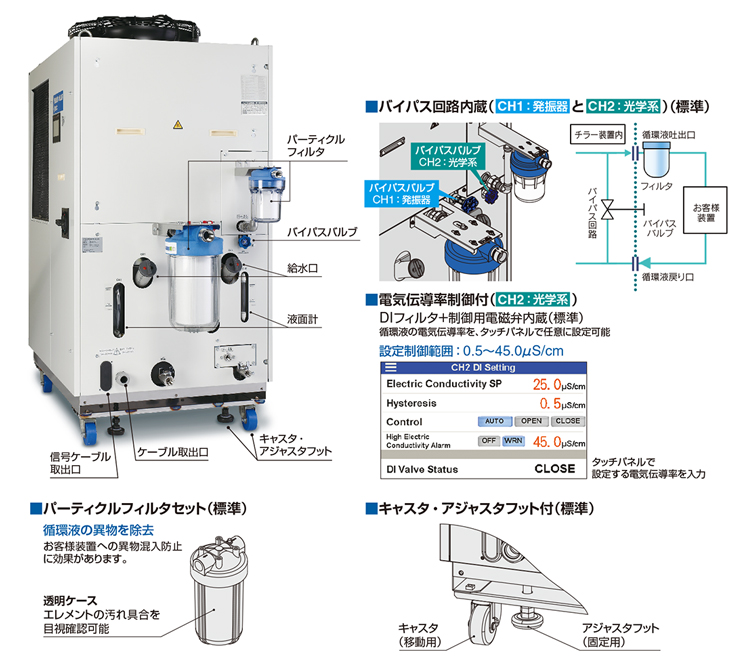

要望の多いオプションを標準装備

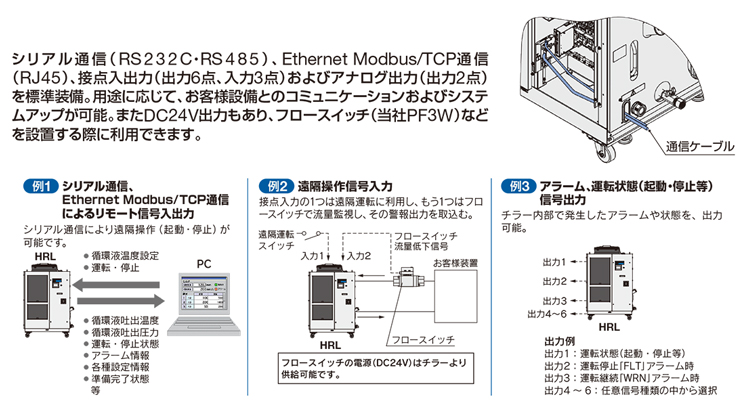

通信機能

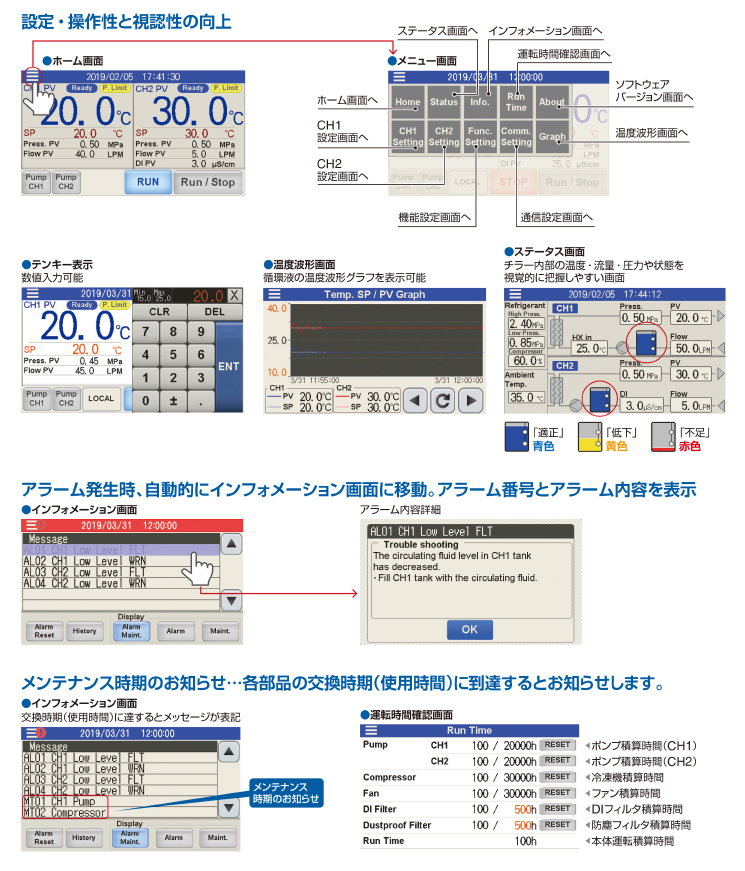

タッチパネルを採用
