産業用通信機器/無線システム DeviceNet 対応機器
無線システム EXW1/EX600-W
![](https://www.smcworld.com/upfiles/etc/series/ja-jp/img1-EX600W-EXW1.jpg)
-
・耐ノイズ性
2.4GHz ISM周波数帯使用
2ms毎(最速) 周波数ホッピング採用
・通信ケーブル不要
配線工数・スペース・コスト削減
断線リスク低減
・FA環境における通信の安定性を実現
・小型・軽量(EXW1)
体積:約81%削減、質量:約79%削減
・モジュラ結合可能(EX600-W)
▶IO-Link対応機器
シリーズ | 保護構造 | 通信プロトコル | 適用バルブ |
---|---|---|---|
EXW1 | IP20/IP67 | DeviceNet® CC-Link EtherNet/IP™ EtherCAT® PROFINET OPC UA | JSY1000,3000,5000 |
EX600-W | IP67相当 | EtherNet/IP™ PROFINET | SY3000,5000,7000(プラグイン) SV1000,2000,3000 S0700(IP40) VQC1000,2000,4000,5000 |
製品特長
無線システム
![](/assets/newproducts/ja-jp/exw1/images/01-r.jpg)
小型タイプ EXW1 SeriesにDeviceNet®を追加 New

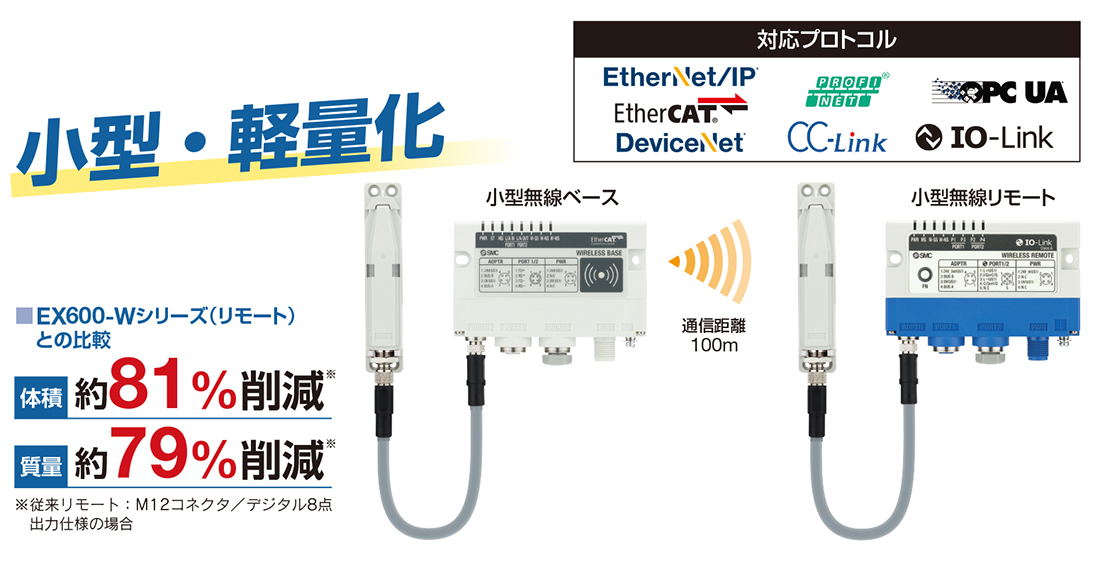

小型タイプEXW1 Series
![](/assets/newproducts/ja-jp/exw1/images/02-r.jpg)

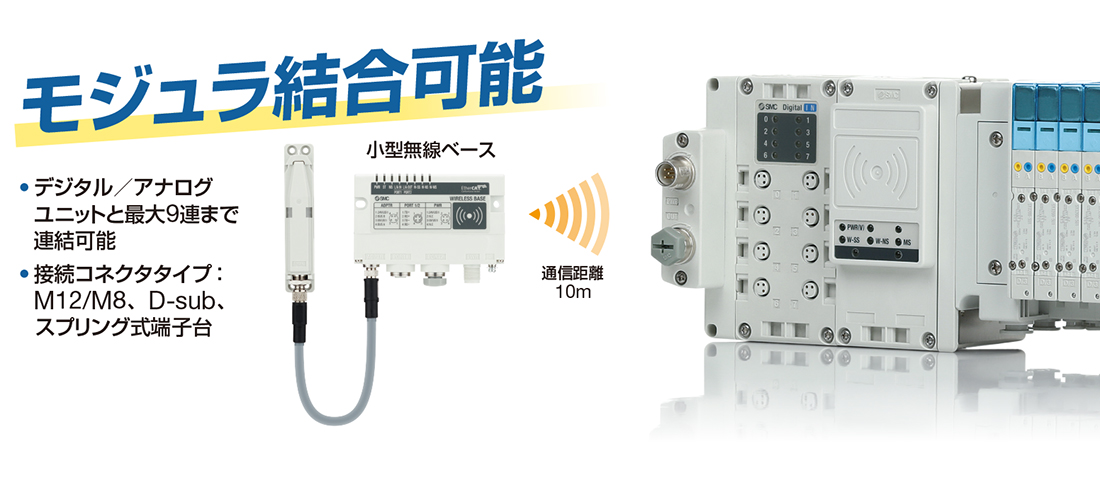

モジュラタイプ EX600-W Series
![](/assets/newproducts/ja-jp/exw1/images/03-r.jpg)

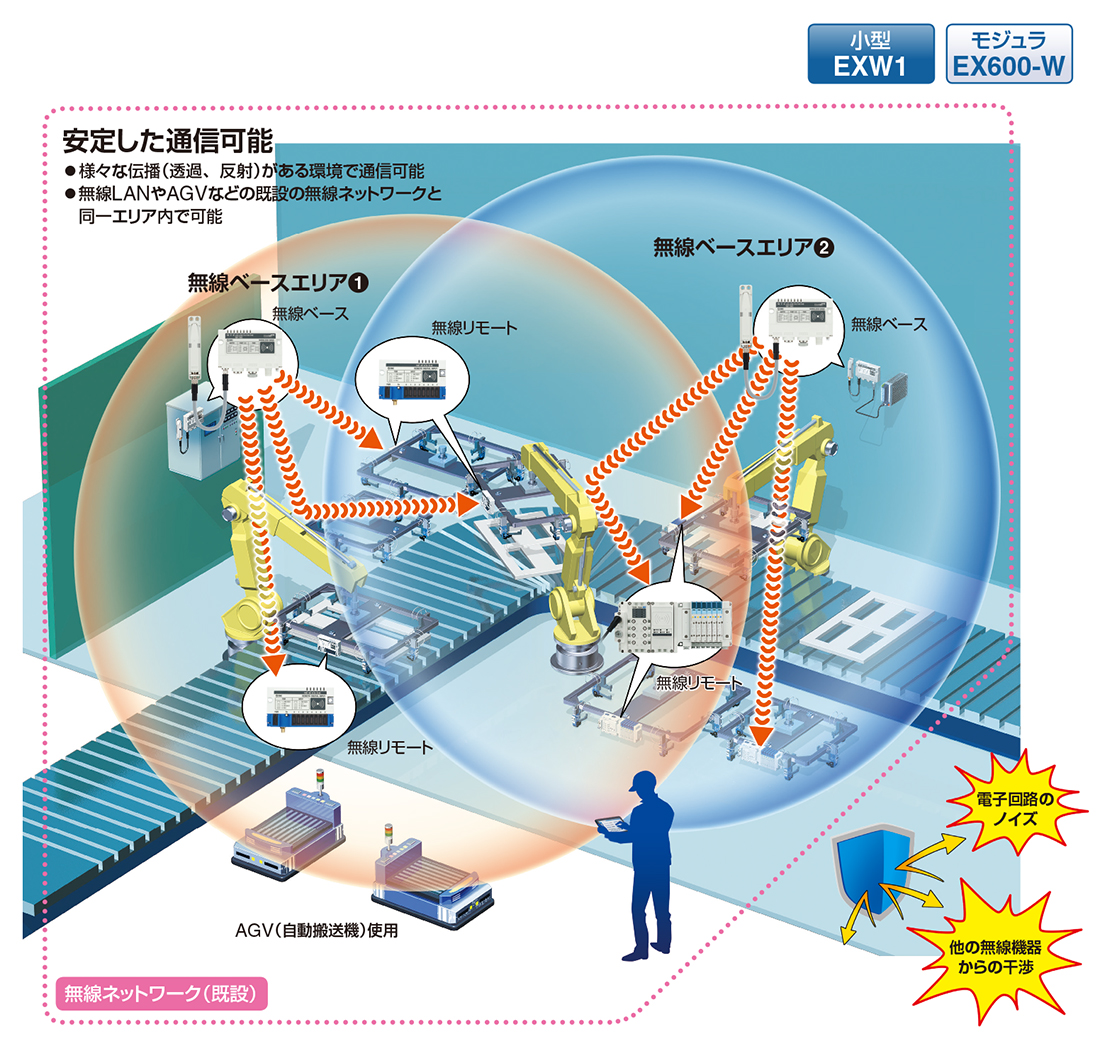

FA環境における通信の安定性を実現
複数台の無線ベースが同じ通信エリア内に存在しても、それぞれの無線ベースにペアリングされたリモートと通信可能。
製品個別のP.I.Dによりそれぞれの無線ベースが無線リモートを識別。
※P.I.D:Product I.D
![](/assets/newproducts/ja-jp/exw1/images/04-r.jpg)

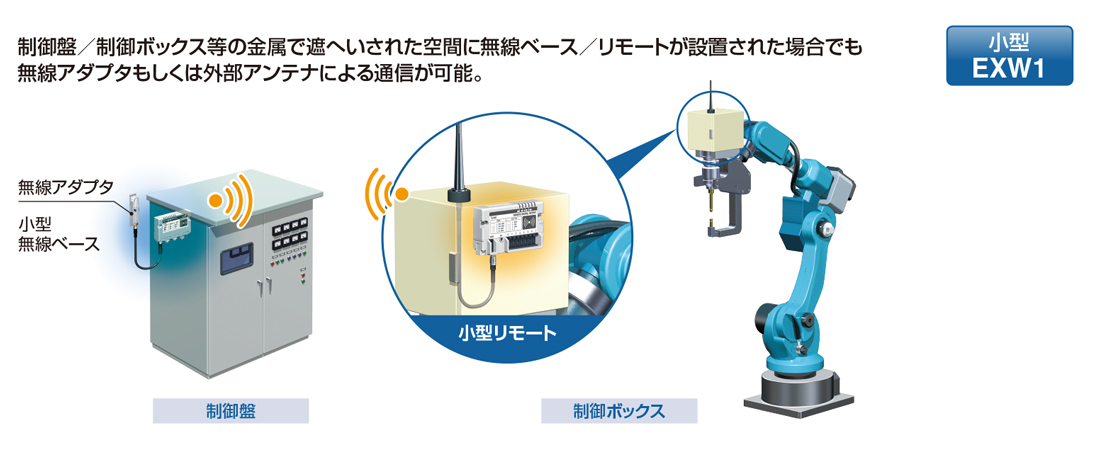

アンテナ対応
![](/assets/newproducts/ja-jp/exw1/images/05-r.jpg)

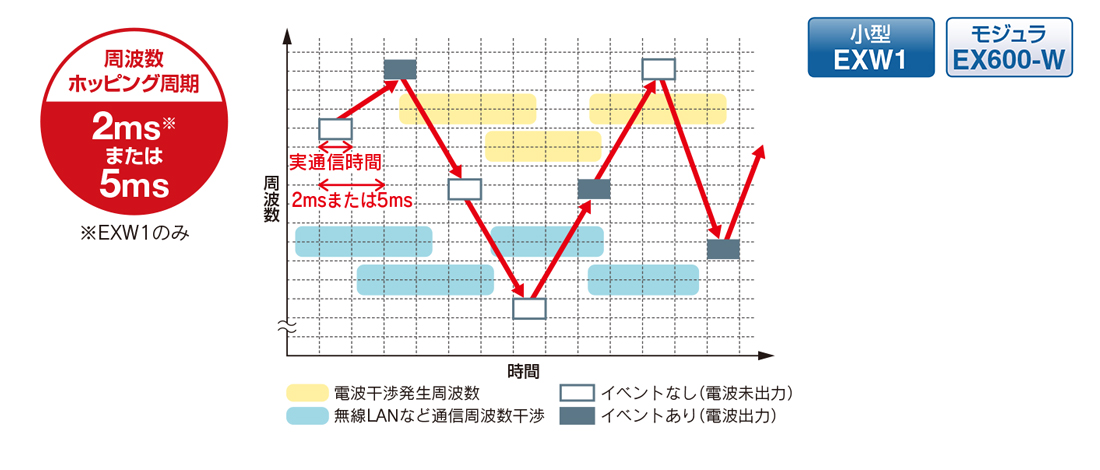

周波数ホッピング/イベント通信方式採用
周波数ホッピング採用
独自のプロトコルにより、さまざまな障害から安定した無線環境を構築。他の無線機器からの干渉を低減。
イベント通信方式
情報に変化があった時のみ無線通信を行うことで、無線通信の電波出力回数を抑え、他の無線機器への干渉を低減。
![](/assets/newproducts/ja-jp/exw1/images/06-r.jpg)

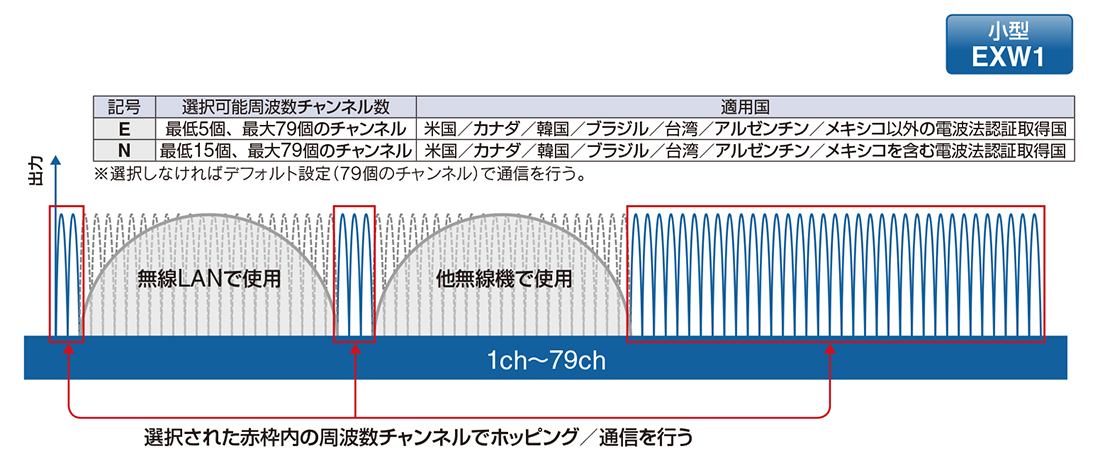

周波数チャンネル選択
F.C.S. (Frequency Channel Select)対応
周波数ホッピングにおいて、ホッピングする周波数チャンネルを選択する機能。無線LANやAGVなどその他無線機器で使用している周波数がわかっている場合、それ以外の周波数チャンネルを選択しておくことで、選択された周波数チャンネルだけにホッピングをおこなうため、その他無線機との通信衝突が低減され、通信の安定化につながる。
※選択できる周波数チャンネル数は使用国で異なる。
![](/assets/newproducts/ja-jp/exw1/images/07.jpg)
使用周波数帯域
2.4GHz ISM周波数帯使用
![](/assets/newproducts/ja-jp/exw1/images/08-r.jpg)

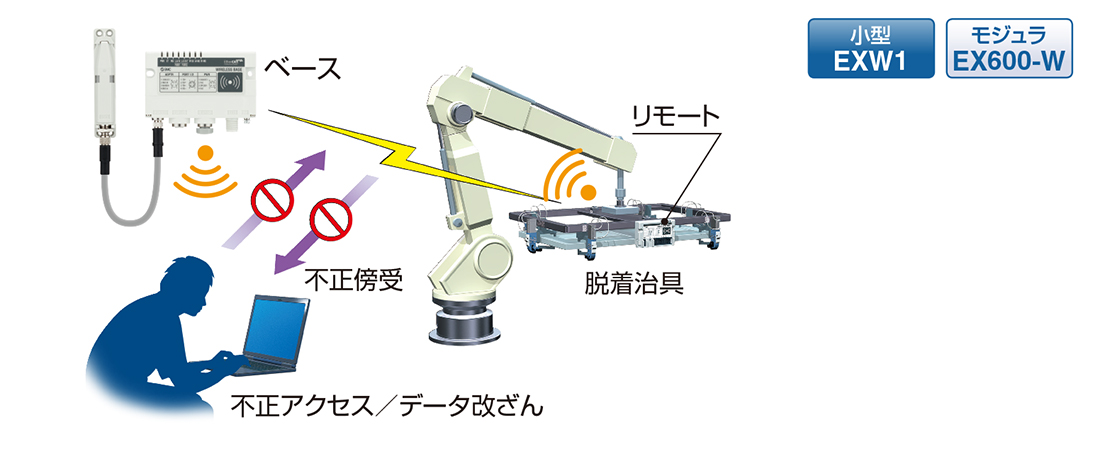

暗号化による高いセキュリティー
データの暗号化による外部からの不正アクセスを防止しています。
![](/assets/newproducts/ja-jp/exw1/images/09-r.jpg)
リモート高速接続
![](/assets/newproducts/ja-jp/exw1/images/10-r.jpg)

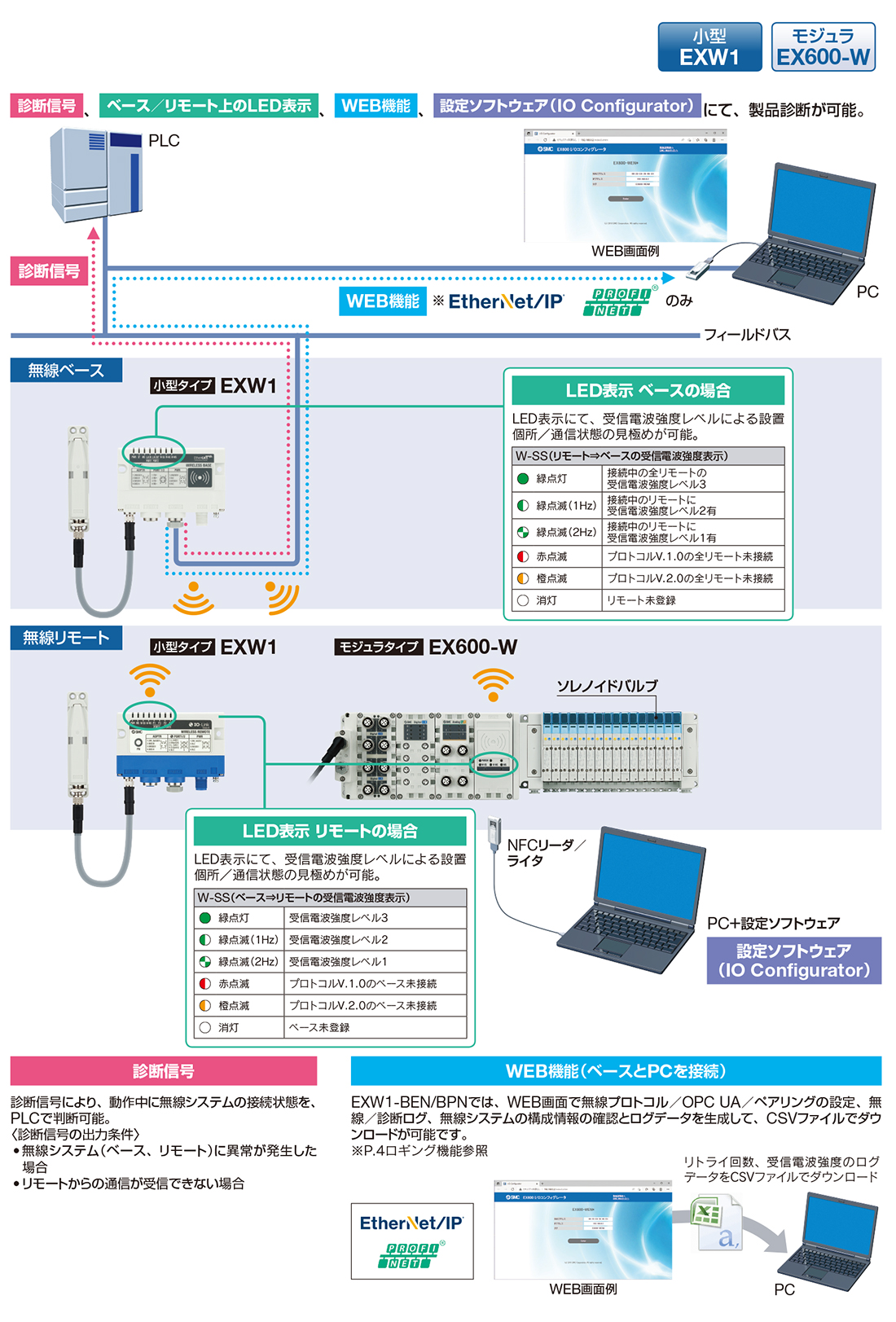

製品診断
![](/assets/newproducts/ja-jp/exw1/images/11-r.jpg)

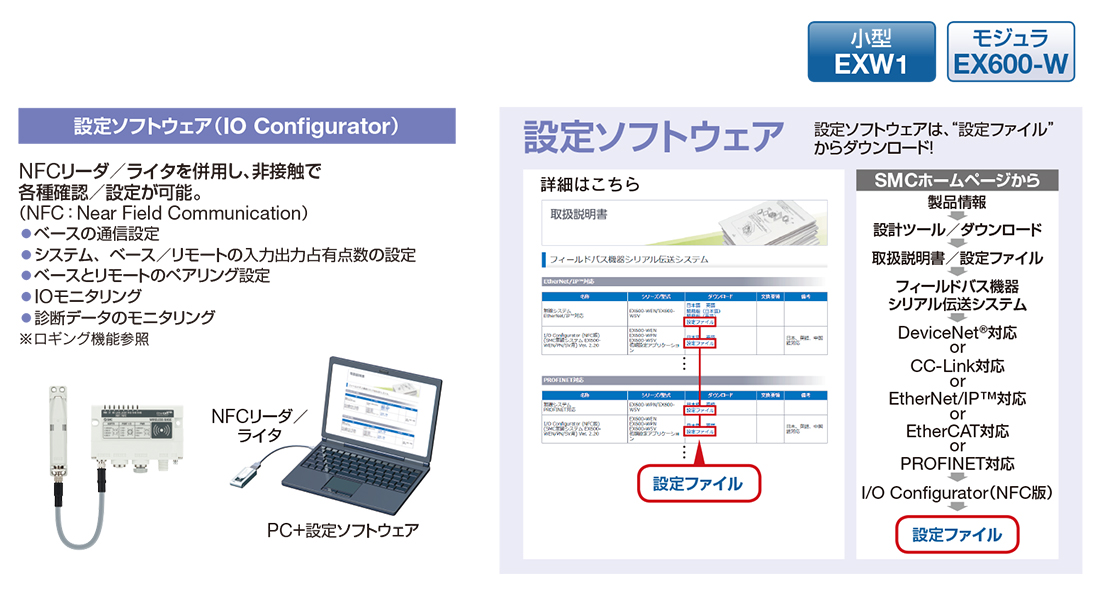

設定ソフトウェア(IO Configurator)
![](/assets/newproducts/ja-jp/exw1/images/12.jpg)

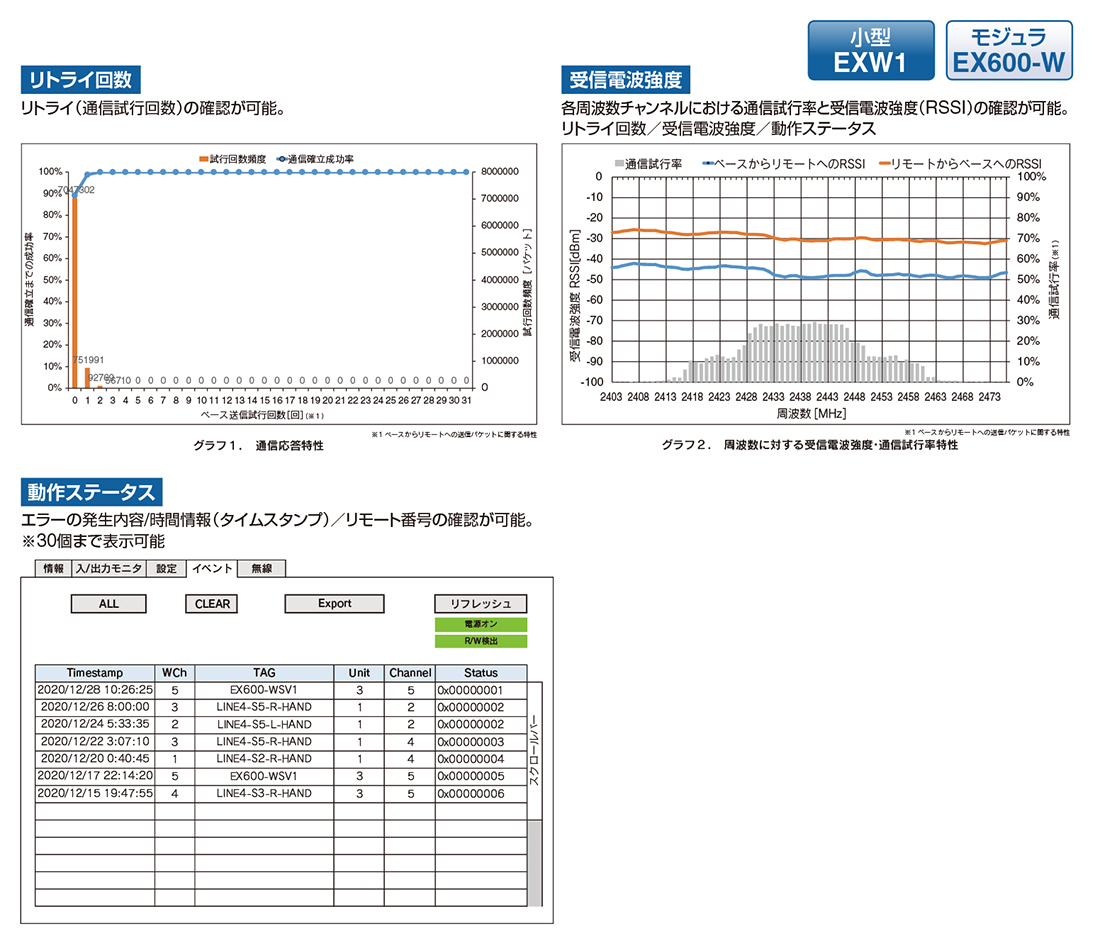

ロギング機能
製品内部メモリに、下記情報が保存されます。
WEB機能、もしくは設定ソフトウェア(IO Configurator)より、ダウンロードして、可視化することが可能です。
![](/assets/newproducts/ja-jp/exw1/images/13-r.jpg)
小型タイプEXW1とモジュラタイプEX600-Wとの混在可能※
※混在する場合、通信速度・応答時間がEX600-Wの仕様に制限されます。(システム構成例参照)
![](/assets/newproducts/ja-jp/exw1/images/14.jpg)
デジタル・アナログ・IO-Link機器を無線で接続
エアマネジメントシステムを無線で接続※
※小型タイプEXW1のベースの場合のみ

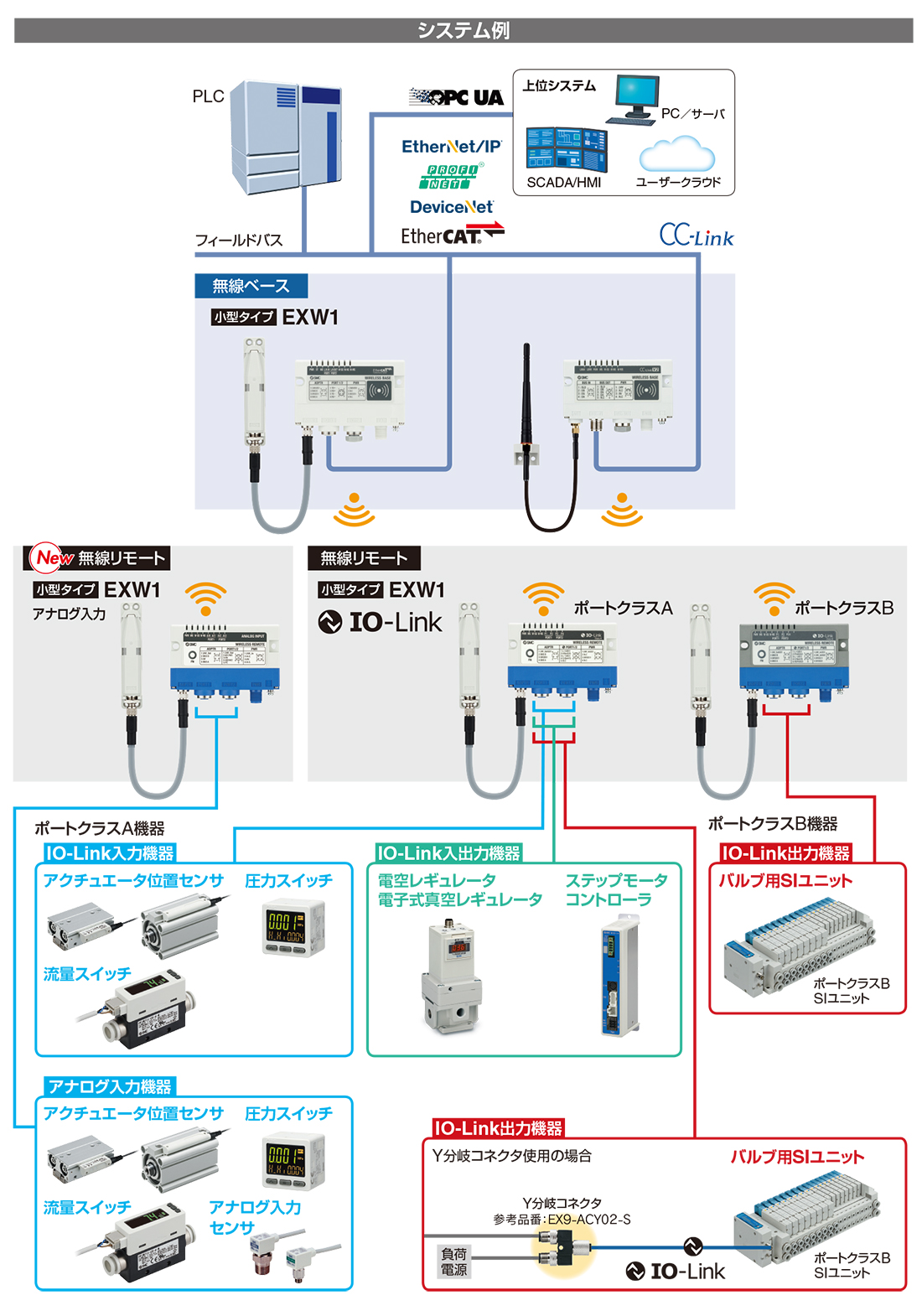

小型タイプEXW1 IO-Link 仕様の構成例
![](/assets/newproducts/ja-jp/exw1/images/19-r.jpg)

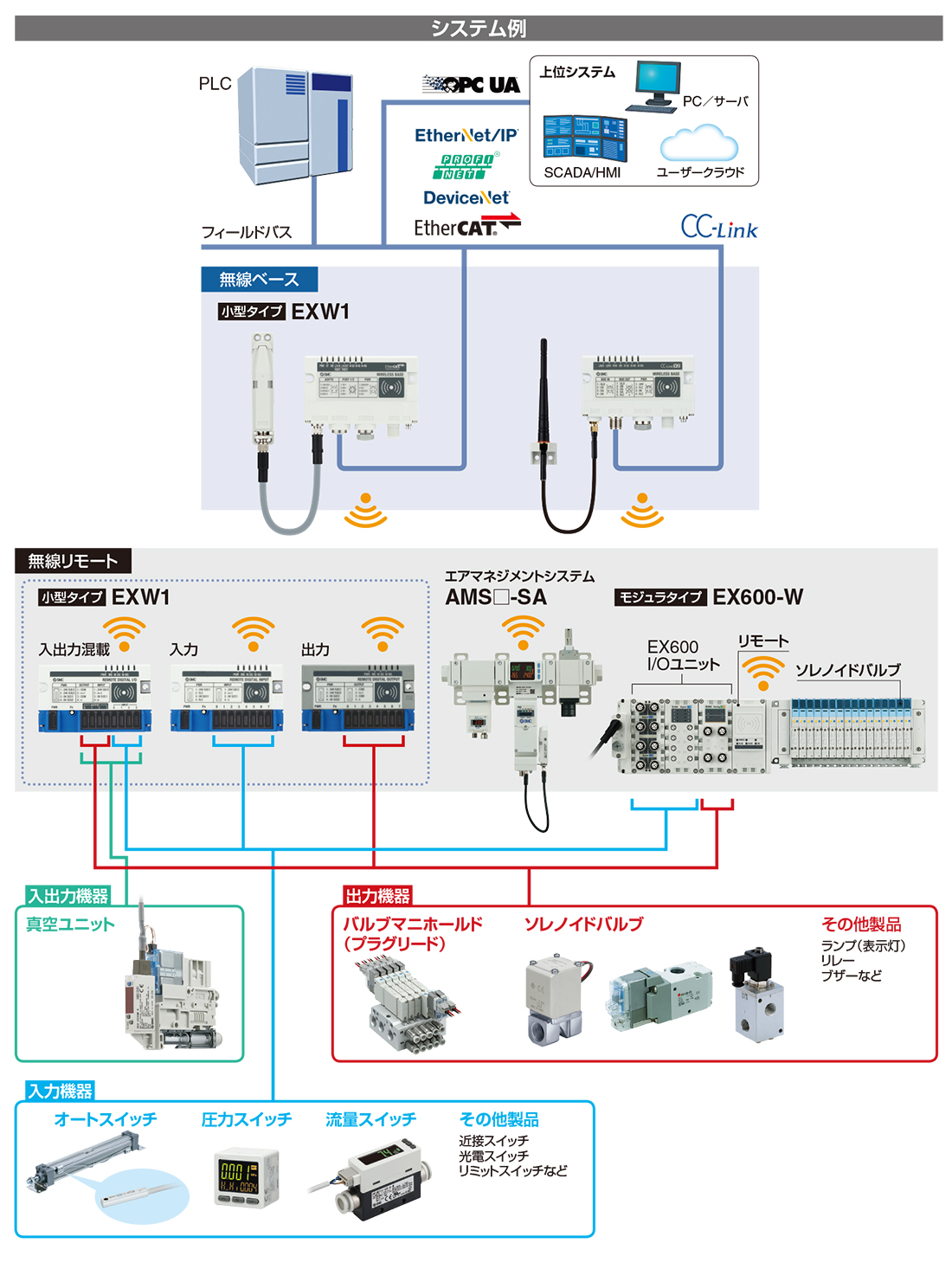

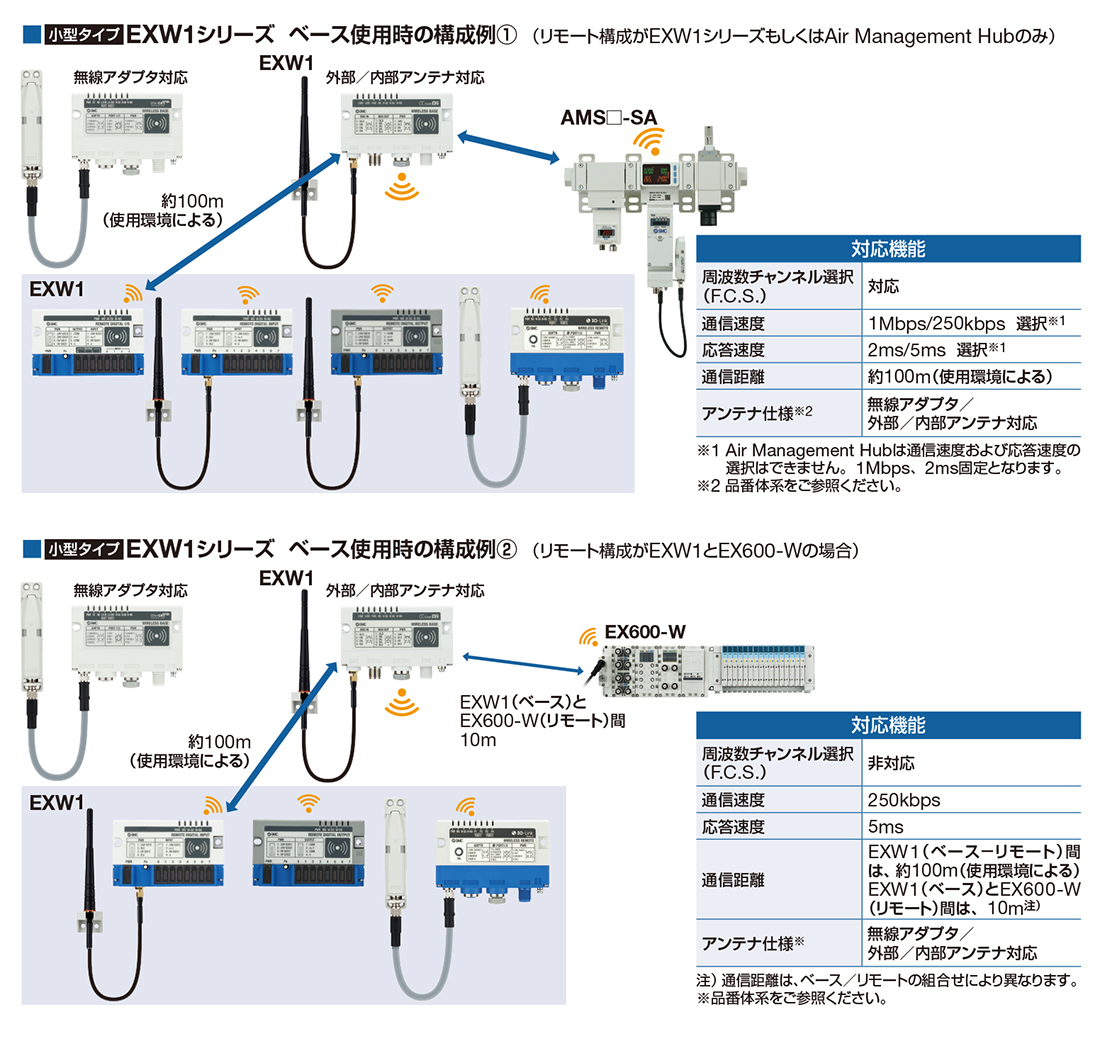

システム構成例
![](/assets/newproducts/ja-jp/exw1/images/15-r.jpg)

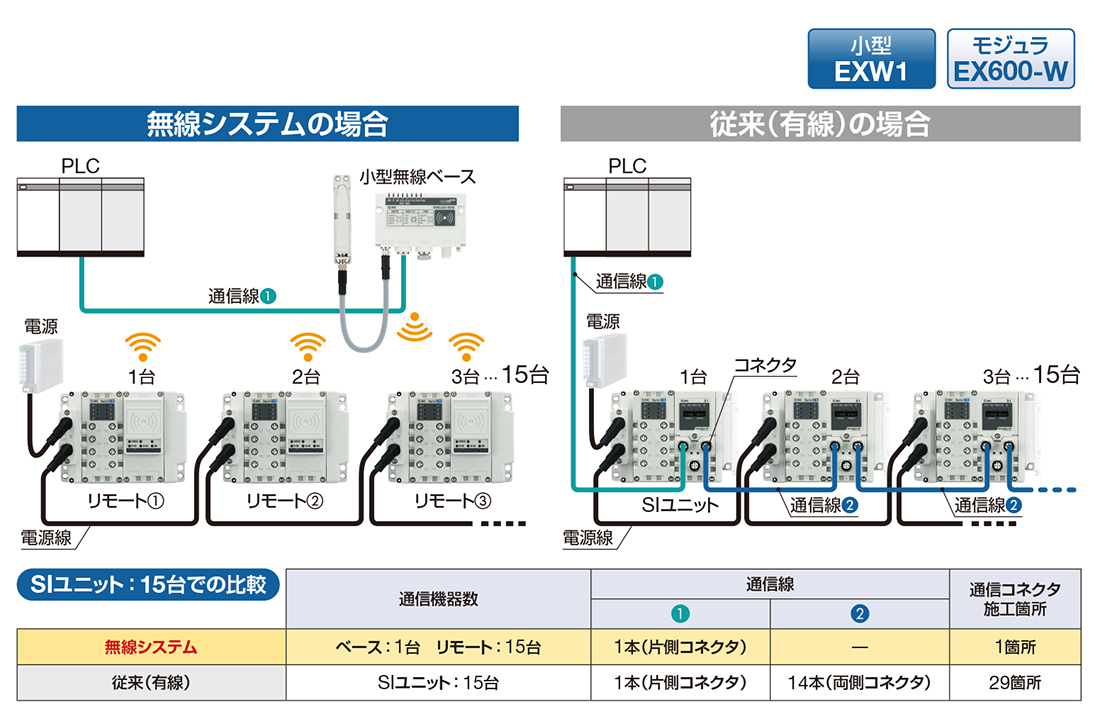

配線材コスト&施工工数の削減が可能※
※モジュラタイプEX600-Wの場合
![](/assets/newproducts/ja-jp/exw1/images/16-r.jpg)

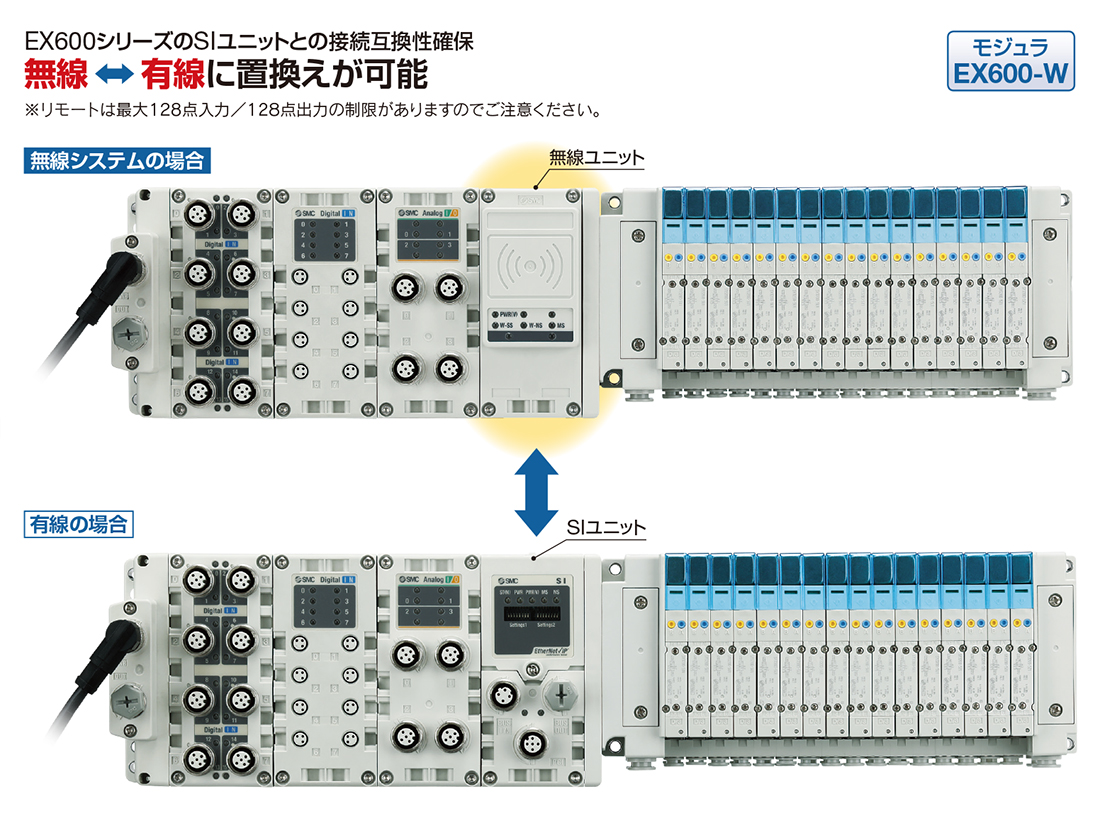

互換性確保
![](/assets/newproducts/ja-jp/exw1/images/17-r.jpg)

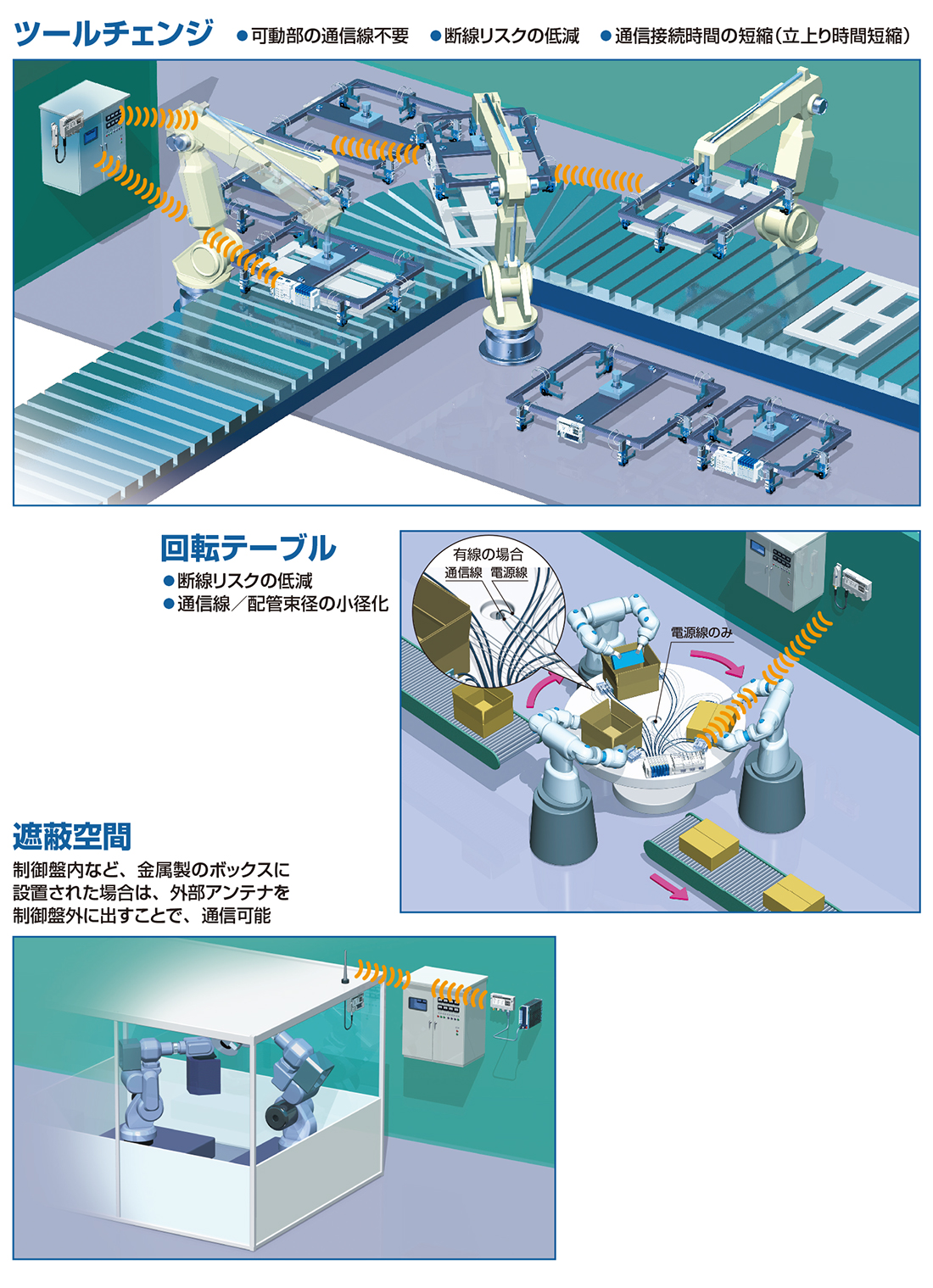

アプリケーション例
![](/assets/newproducts/ja-jp/exw1/images/18-r.jpg)
