小型2･3ポートソレノイドバルブ／エアオペレートバルブ

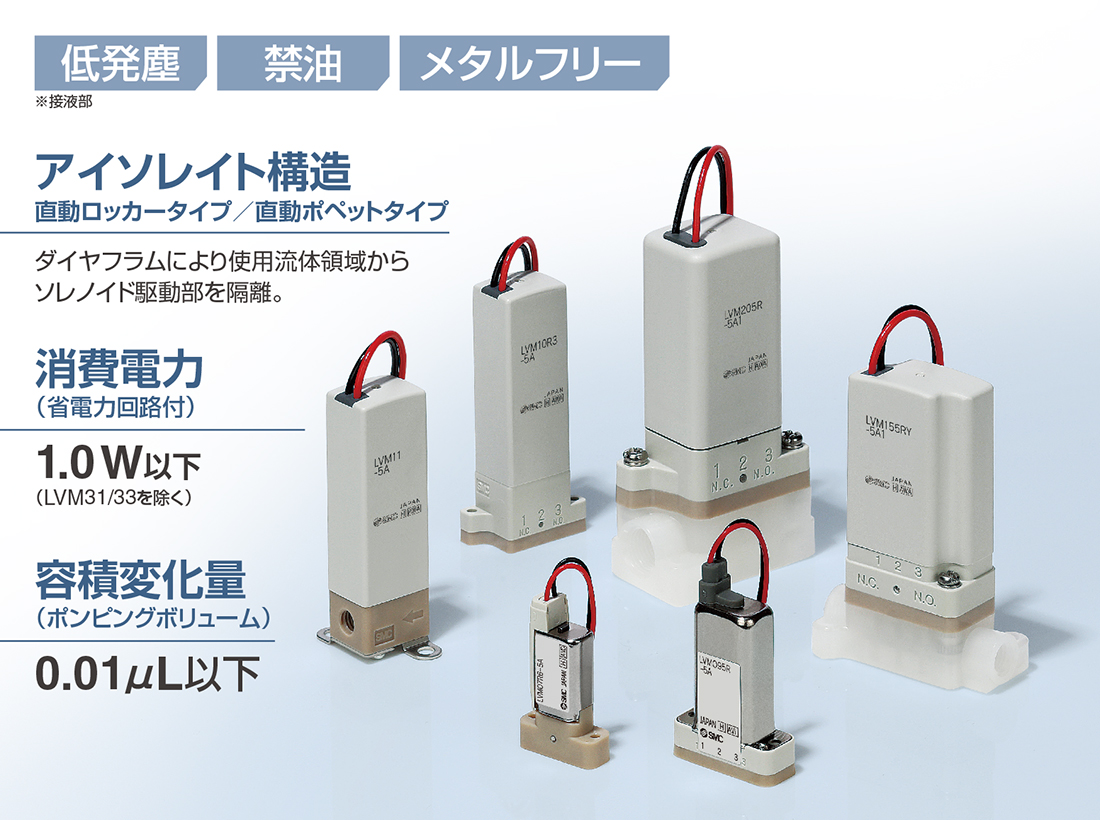

小型薬液用直動2・3ポートソレノイドバルブ LVM

    ・低発塵、禁油、メタルフリー　※接液部
    ・アイソレイト構造
    　ダイヤフラムにより使用流体領域からソレノイド駆動部を隔離。
    ・消費電力：1.0W以下（省電力回路付）
    ・容積変化量（ポンピングボリューム）：0.01μL以下
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 小型薬液用直動2・3ポートソレノイドバルブ LVM
    自己宣言書
    シリーズ 検索結果を表示
    LVM07
    ベース配管形    		検索結果を表示
    LVM09
    直接配管形
    ベース配管形    		検索結果を表示
    LVM10
    直接配管形
    ベース配管形    		検索結果を表示
    LVM15
    直接配管形
    ベース配管形    		検索結果を表示
    LVM20
    直接配管形
    ベース配管形    		検索結果を表示
    LVM1□
    直接配管形
    ベース配管形    		検索結果を表示
    LVM3□
    直接配管形
    ベース配管形    		検索結果を表示
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項　バリエーション　特定開発品情報　グリーン対応（RoHS）
シリーズ弁構造弁形式使用圧力範囲オリフィス径（mm）
LVM07
ベース配管形		直動ロッカータイプN.C.-75kPa〜0.1MPa0.8
LVM09
直接配管形
ベース配管形		直動ロッカータイプN.C.
N.O.
ユニバーサル		-75kPa〜0.2MPa1(直接配管)
1.1(ベース配管)
LVM10
直接配管形
ベース配管形		直動ロッカータイプN.C.
N.O.
ユニバーサル		-75kPa〜0.25MPa1.4
LVM15
直接配管形
ベース配管形		直動ロッカータイプN.C.
N.O.
ユニバーサル		-75kPa〜0.25MPa
(最大0.6MPa)		1.6
1(高圧タイプ)
LVM20
直接配管形
ベース配管形		直動ロッカータイプN.C.
N.O.
ユニバーサル		-75kPa〜0.3MPa
(直接配管は0.25 MPa)		2
LVM1□
直接配管形
ベース配管形		直動ポペットタイプN.C.0〜0.25MPa1.5
LVM3□
直接配管形
ベース配管形		直動ポペットタイプN.C.−90kPa〜0.2MPa5

製品特長

低発塵、禁油、メタルフリー

※接液部

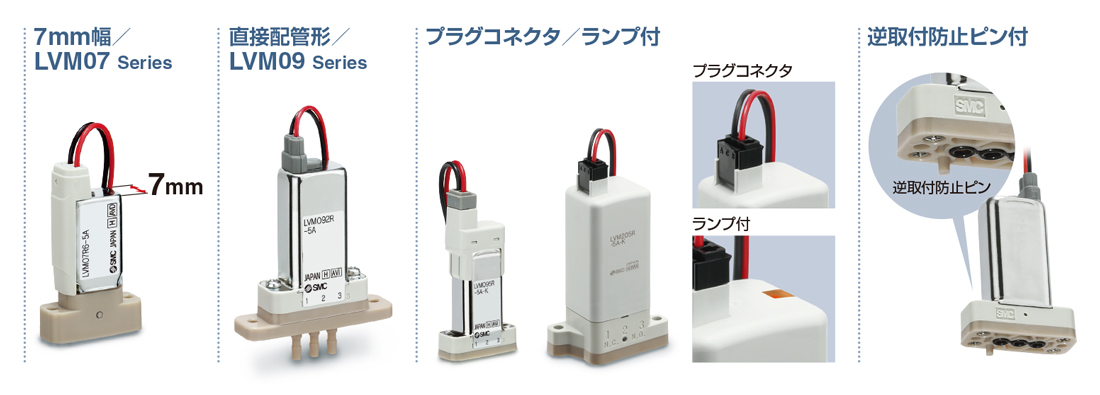

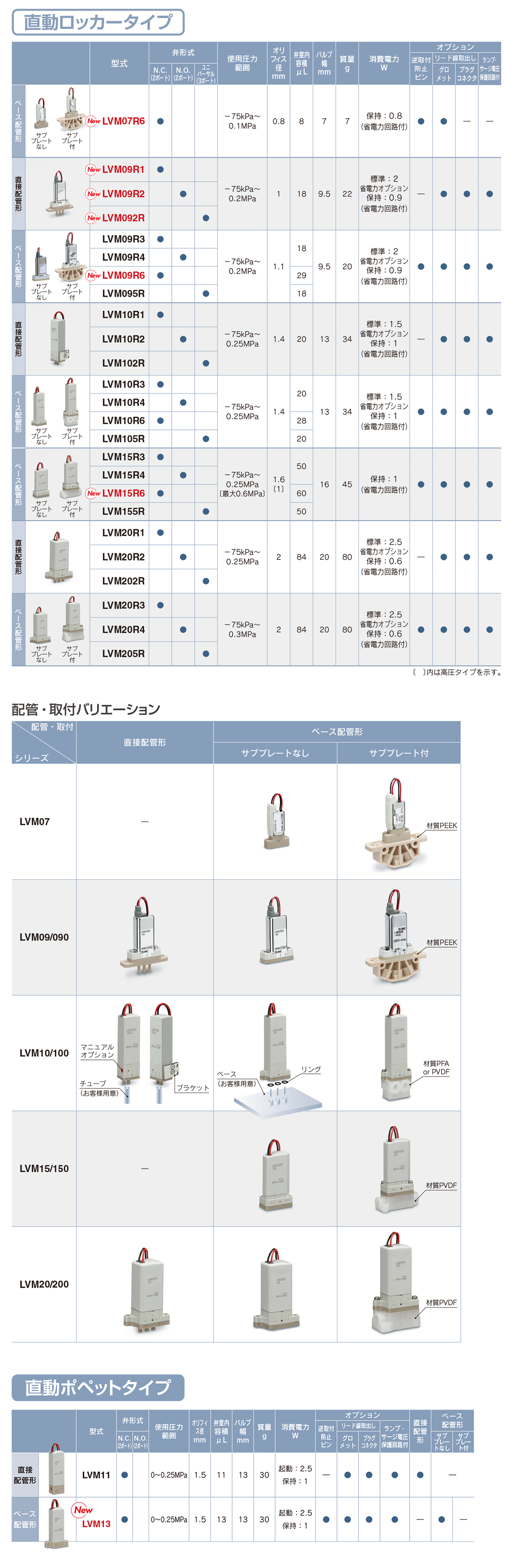

バリエーション／オプション追加

直動ロッカータイプ／LVM07・09/090・10/100・15/150・20/200

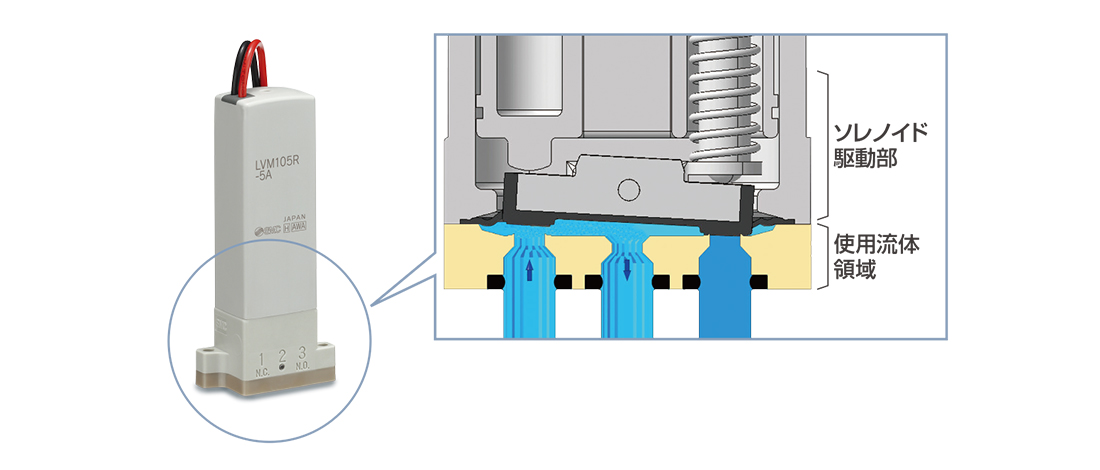

・アイソレイト構造

ダイヤフラムにより使用流体領域からソレノイド駆動部を隔離。

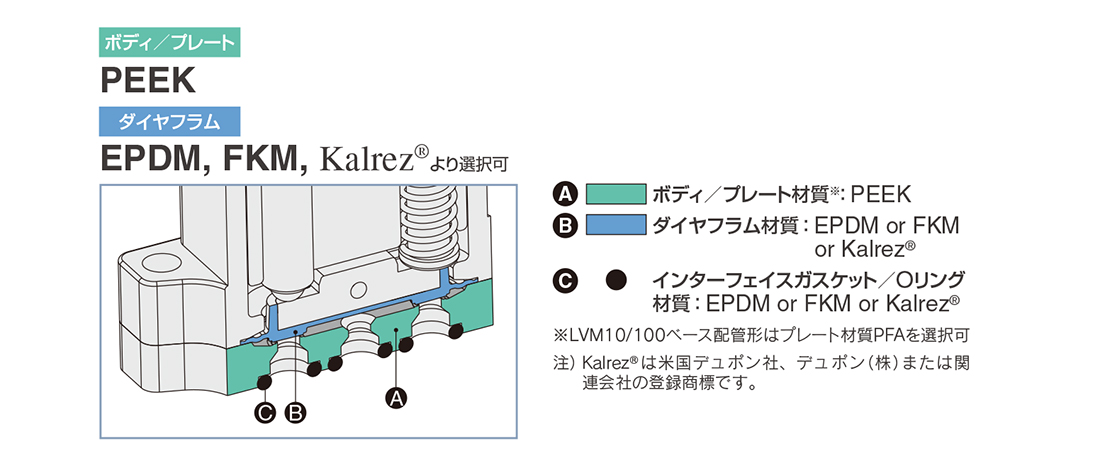

・接液部材質（メタルフリー）

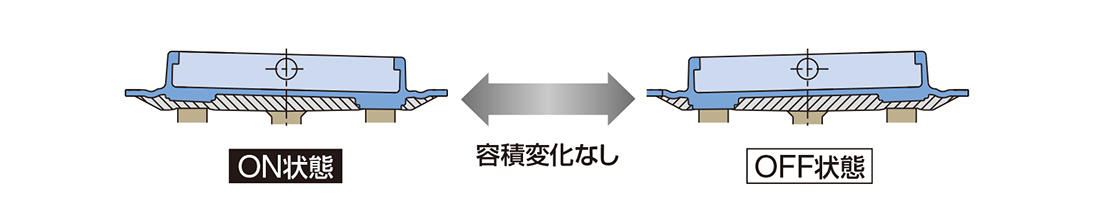

・容積変化量（ポンピングボリューム）0.01μL以下

通常のダイヤフラム弁では、OFF状態と、ON状態での弁室内容積が異なるため、ON状態からOFF状態に弁を切り替えたときの容積変化分の流体がバルブの2次側に吐出しますが、ロッカータイプでは、OFF状態とON状態の容積変化がほとんどないため、バルブを切り替えたときに、流体がバルブ2次側に吐出しません。

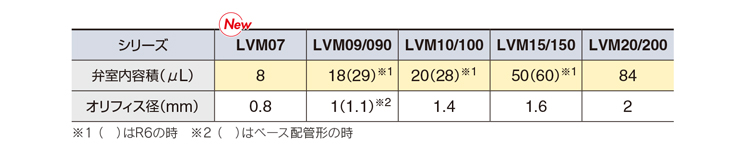

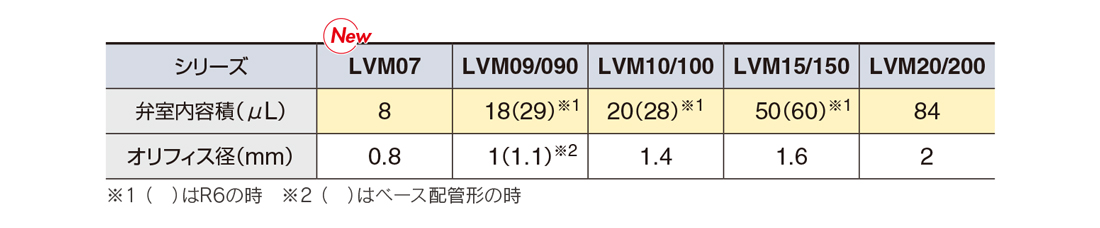

・弁室内容積

弁室内容積を抑え、液残留を低減

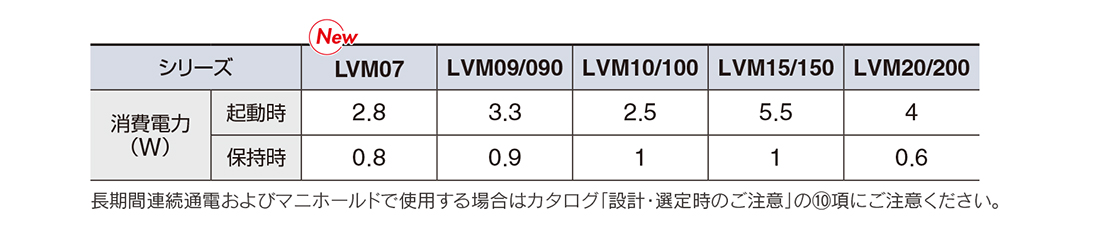

・省電力回路付が選択可能

保持消費電力を大幅に低減可能
長期間連続通電が可能

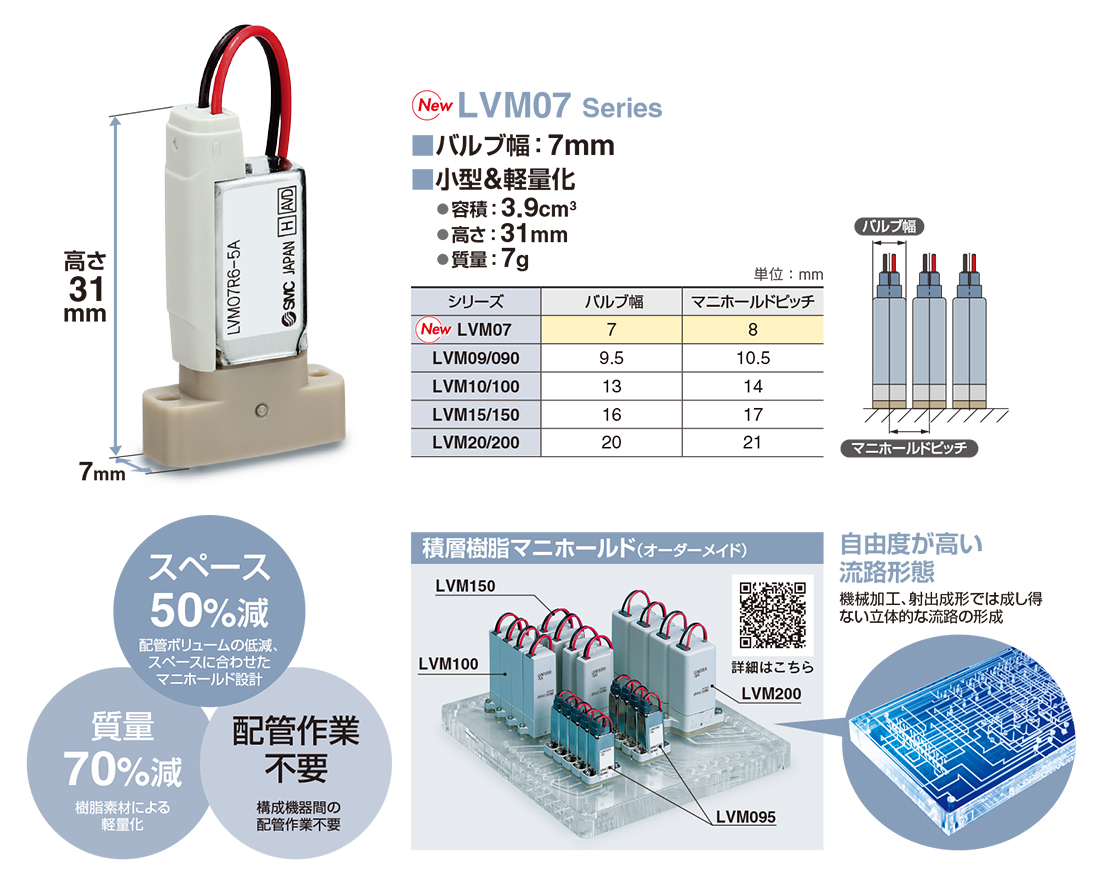

省スペース

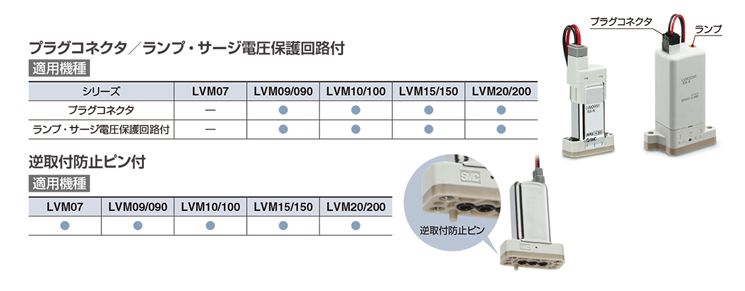

オプション追加 New

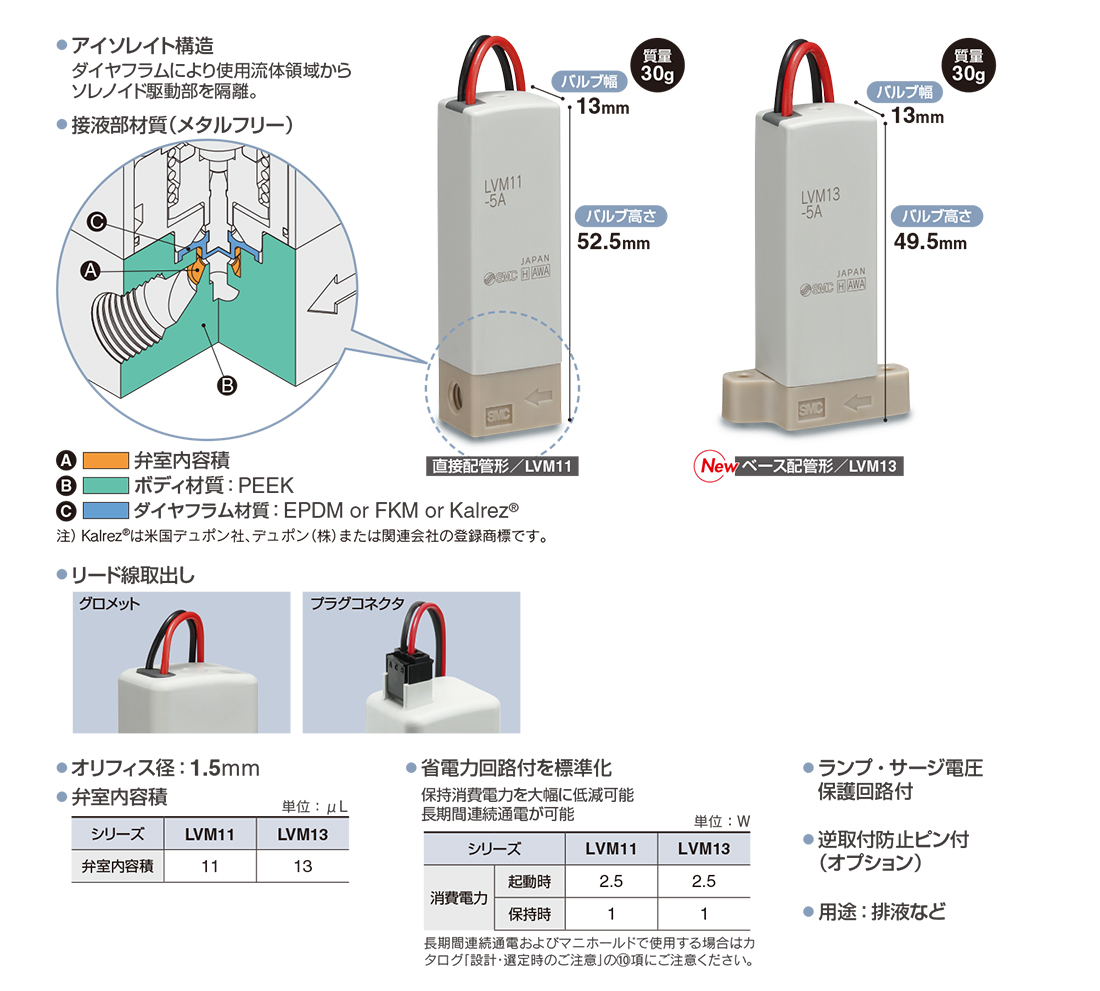

直動ポペットタイプ／LVM11・13

・ポペットによるつまりにくい構造

シリーズバリエーション
