エアサクションフィルタ

インラインエアフィルタ ZFD

    ・使用圧力範囲：－100kPa～0.5MPa
    ・真空吸着と真空破壊、双方向の異物を捕捉、再飛散防止
    ・省スペース
    　設置面積41%削減
    ・チェック弁の保護
    　流れ順序：フィルタ➡チェック弁
    　チェック弁の異物嚙込み防止
    ・適用チューブ外径：ø4, ø6, ø8
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

安全上のご注意　真空用機器/共通注意事項　機種選定　バリエーション
特定開発品情報　グリーン対応（RoHS）
シリーズ適用チューブ外径
ミリ		使用圧力範囲(kPa)真空破壊圧力(MPa)質量(g)
ZFD53ø4ー100～00.5以下34
ZFD54ø6ー100～00.5以下33
ZFD55ø8ー100～00.5以下35

製品特長

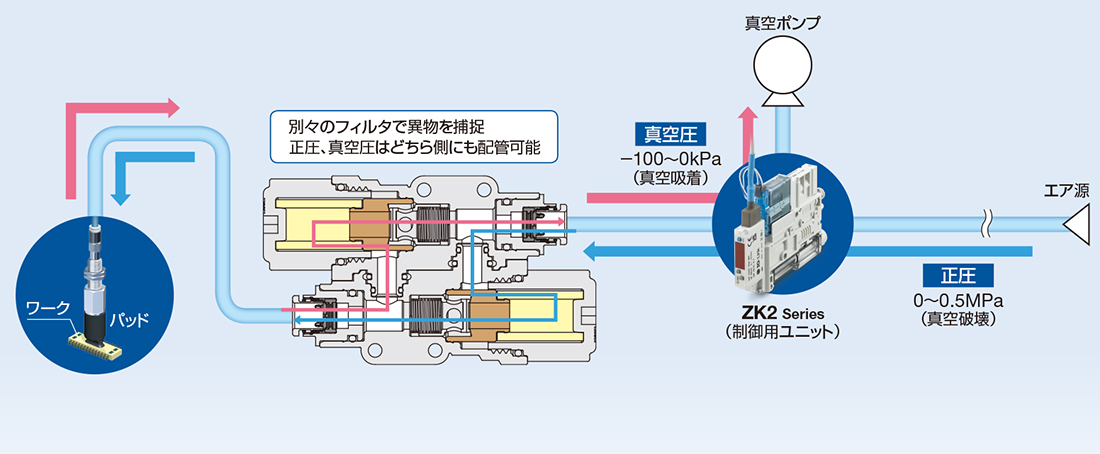

真空吸着と真空破壊 双方向の異物を捕捉、再飛散防止

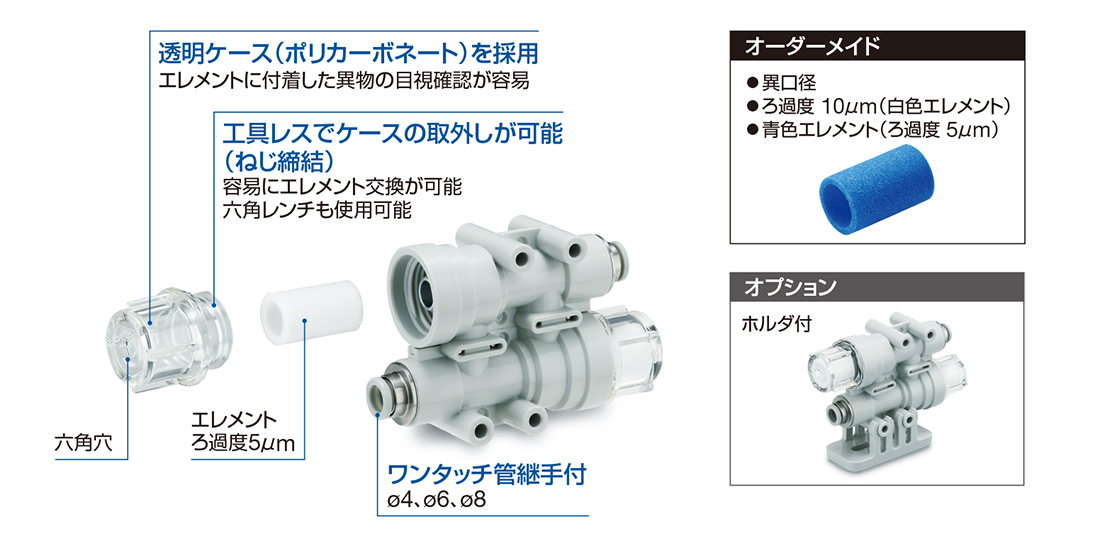

製品構成

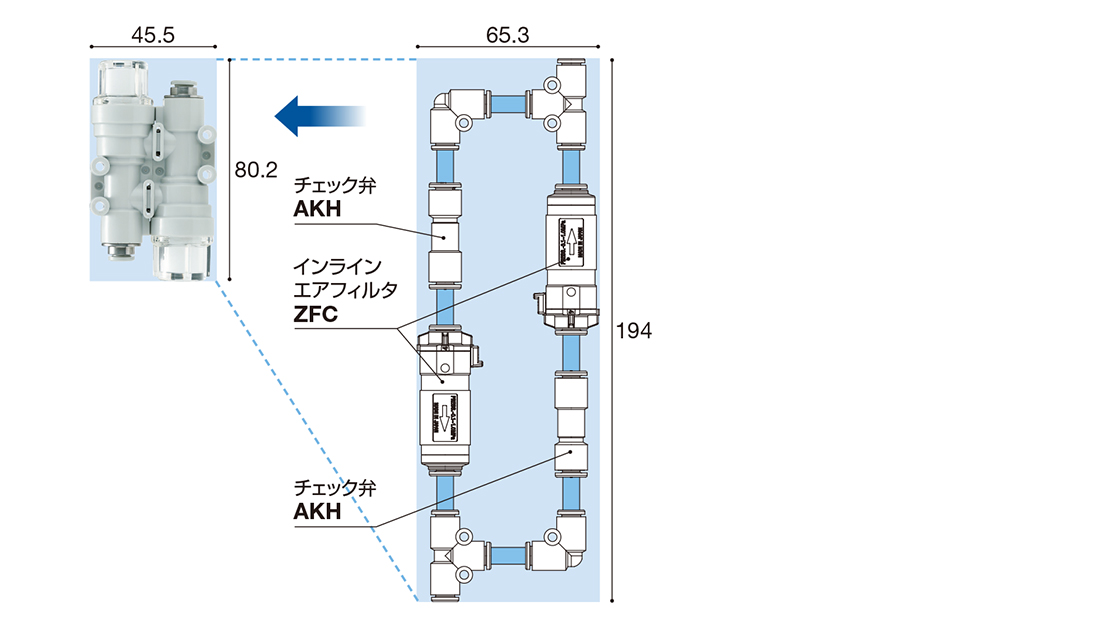

省スペース

配管工数、部品点数削減
設置面積41%削減
