電子式圧力スイッチ／センサ（センサ・アンプ分離型）

3画面デジタル表示設定器 PSE300A

    ・5機種の圧力センサに対応
    　適用センサ：PSE53□、PSE54□、PSE550、PSE57□、PSE56□
    ・測定値を見ながら設定が可能
    ・NPN／PNP切替機能
    ・レンジ入力機能（圧力/流量に対応）
    ・簡単3ステップ設定
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 3画面デジタル表示設定器 PSE300A
    取扱説明書
    シリーズ 検索結果を表示
    PSE300A検索結果を表示
安全上のご注意　圧力スイッチ・フロースイッチ/共通注意事項
圧力スイッチバリエーション/アプリケーション　用語集/技術解説　特定開発品情報
グリーン対応（RoHS）
シリーズ設定圧力範囲
PSE300A−0.2〜2.1kPa
10〜−105kPa
−105〜105kPa
−10〜105kPa
−50〜525kPa
−0.105〜1.05MPa
−0.105〜2.1MPa
−0.25〜5.25MPa
−0.5〜10.5MPa

製品特長

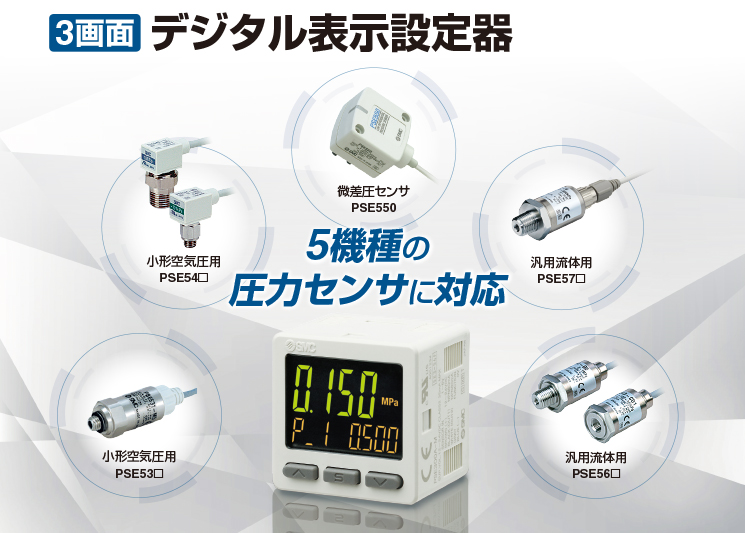

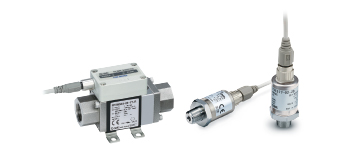

■5機種の圧力センサに対応

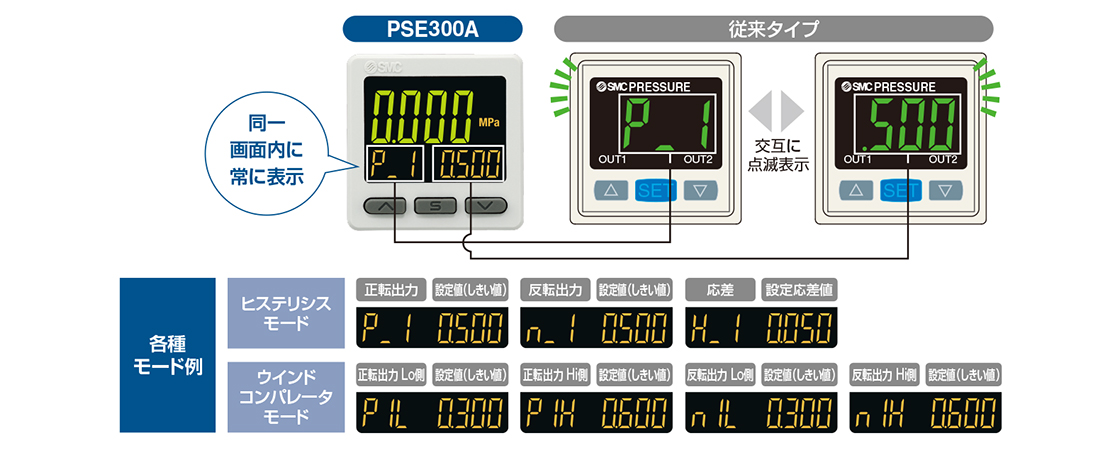

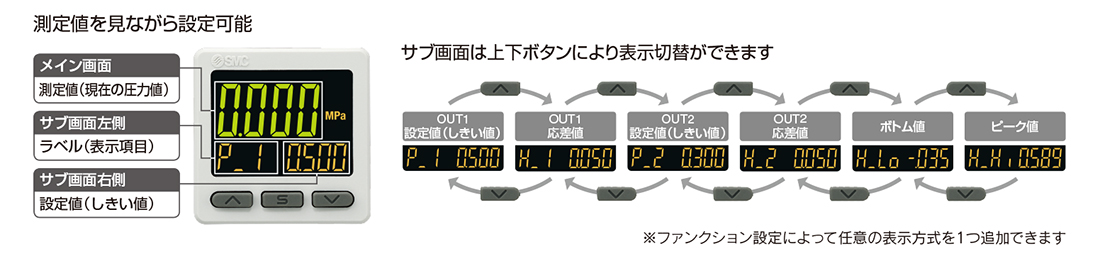

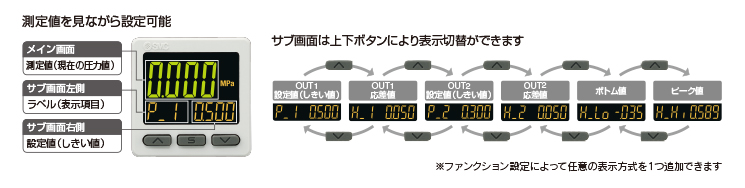

■測定値を見ながら設定が可能

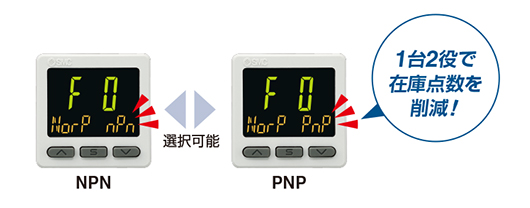

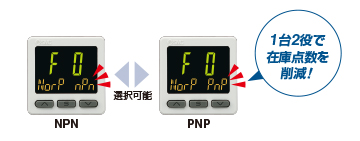

■NPN／PNP切替機能

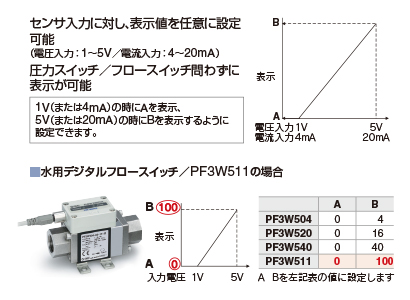

■レンジ入力機能（圧力／流量に対応）

・センサ入力に対し、表示値を任意に設定
（電圧入力：1～5V／電流入力：4～20mA）
・圧力スイッチ／フロースイッチ問わずに表示

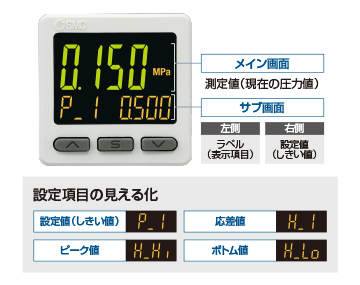

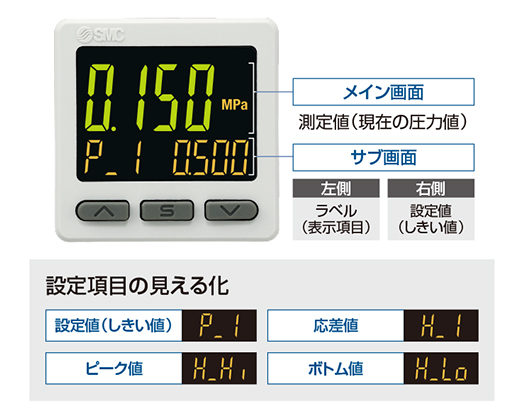

■設定項目の見える化

サブ画面（ラベル）により何の値を設定しているのかが分かります

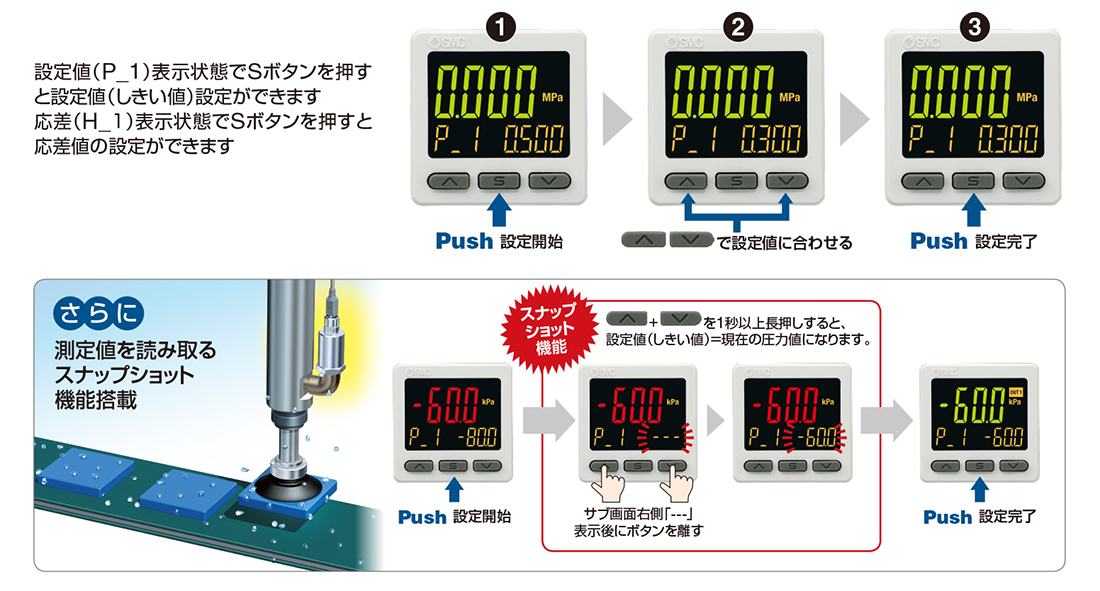

■簡単3ステップ設定
■簡単画面切替

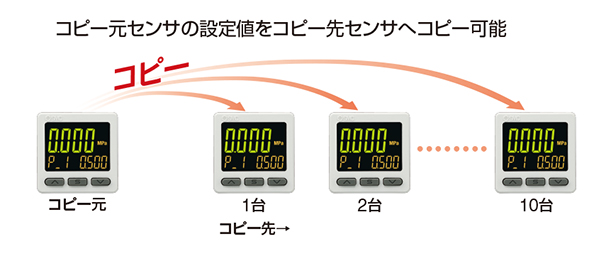

■コピー機能

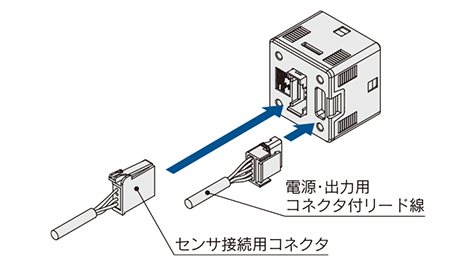

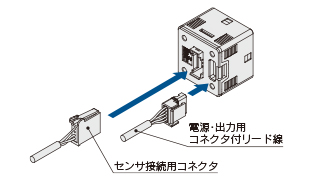

■簡単コネクタ接続
■レンジ入力機能（圧力／流量に対応）

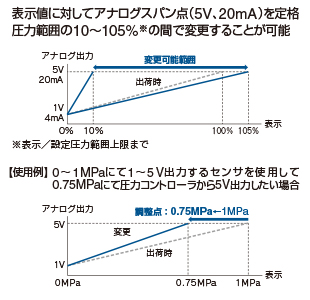

■アナログフリースパン機能

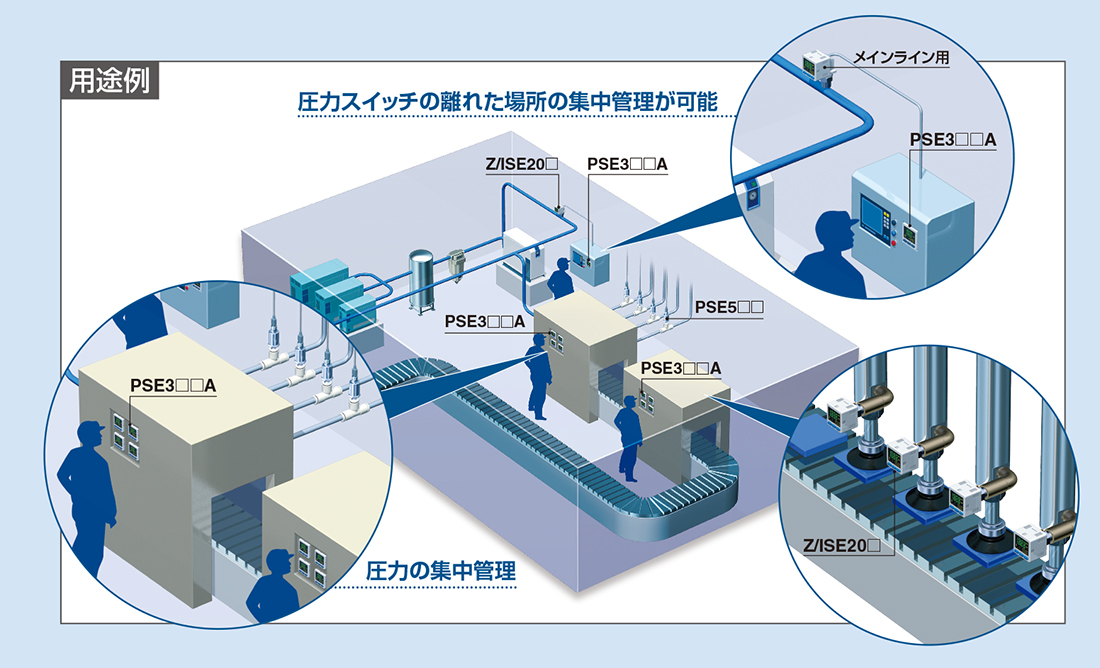

■用途例
