ロータリアクチュエータ ラックピニオンタイプ

ロータリテーブル MSQ

    ・コンパクト・軽量
    　全高：最大28％短縮※(54mm→39mm)
    　質量：最大28％削減※(940g→680g)
    ・配管用センター穴径拡大(ø9mm→ø12mm)
    　※既存製品MSQ20と比較
    ・揺動時間調整範囲拡大(0.2～2.0s/90º)
    　既存製品より低速域で使用することが可能。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • ロータリテーブル MSQ
    取扱説明書
    タイプ シリーズ サイズ 検索結果を表示
    基本形MSQ10，20，30，50検索結果を表示
    外部アブソーバ付MSQ□L10，20，30，50
    外部アブソーバ付MSQ□H10，20，30，50
安全上のご注意　ロータリアクチュエータ/共通注意事項
オートスイッチ/共通注意事項　ロータリアクチュエータバリエーション/機種選定
特定開発品情報　グリーン対応（RoHS）
タイプシリーズラック形式サイズ揺動角度
基本形MSQダブル10，20，30，500～190°
外部アブソーバ付MSQ□Lダブル10，20，30，5090°180°
外部アブソーバ付MSQ□Hダブル10，20，30，5090°180°

製品特長

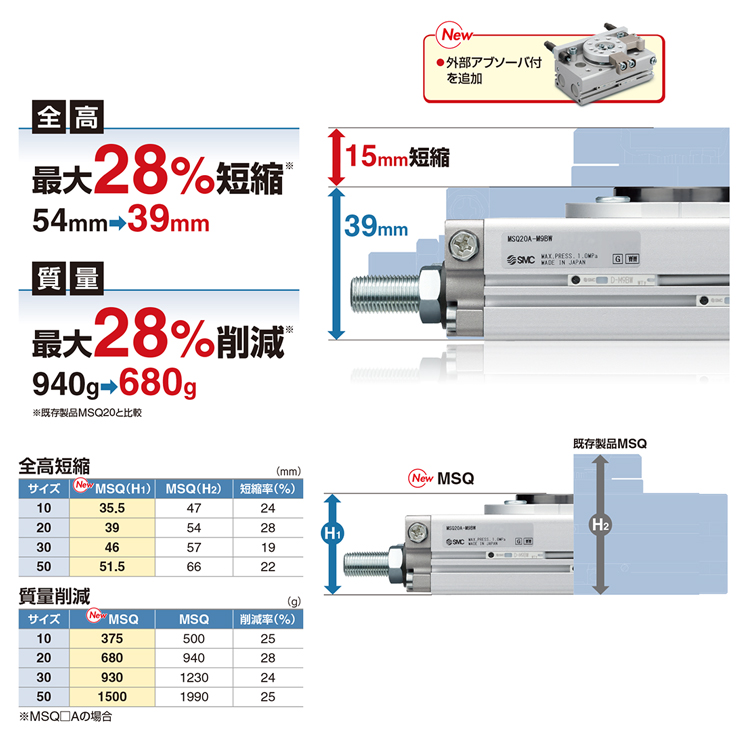

コンパクト・軽量

作業性向上

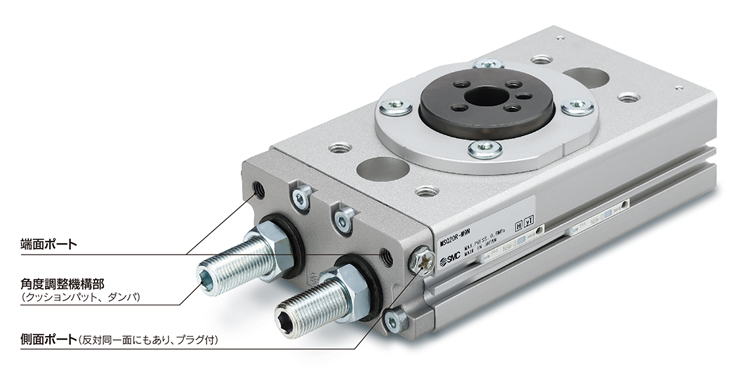

端面ポートと角度調整機構部を同一面上に配置。

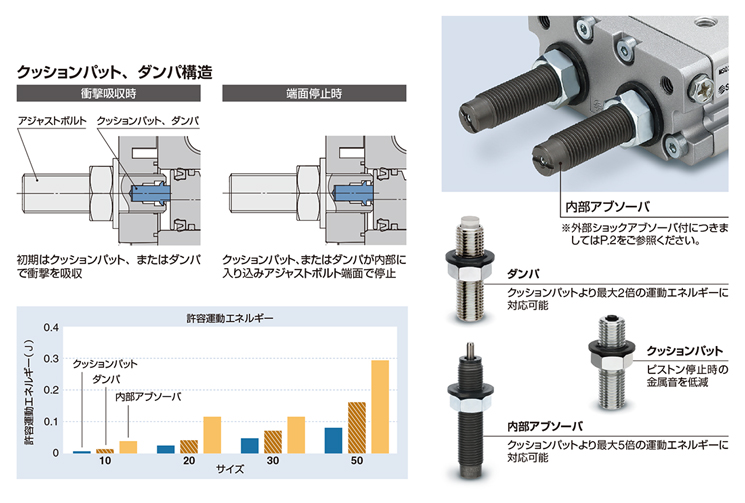

5種類のクッションを選択可能

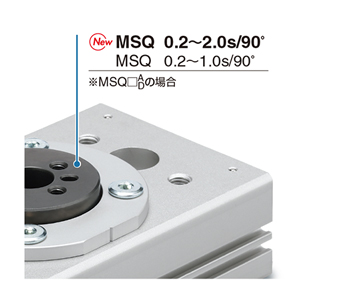

  • 揺動時間調整範囲拡大

    既存製品より低速域で使用することが可能。

  • 高耐久・高精度

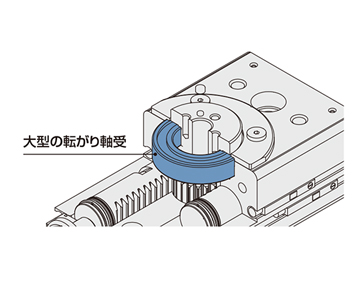

    大型の転がり軸受により高耐久・高精度を実現。

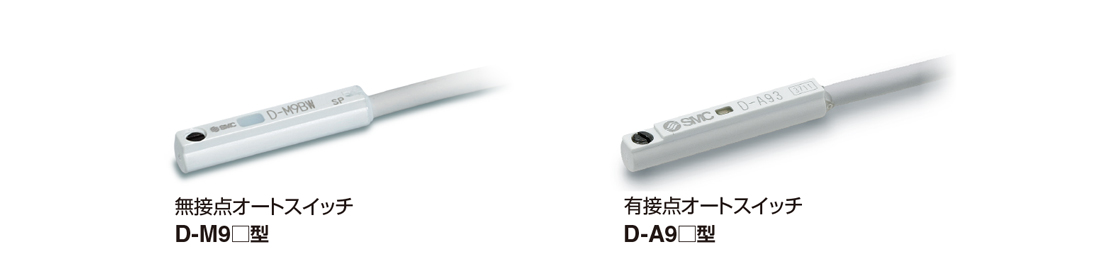

小型オートスイッチ取付可能

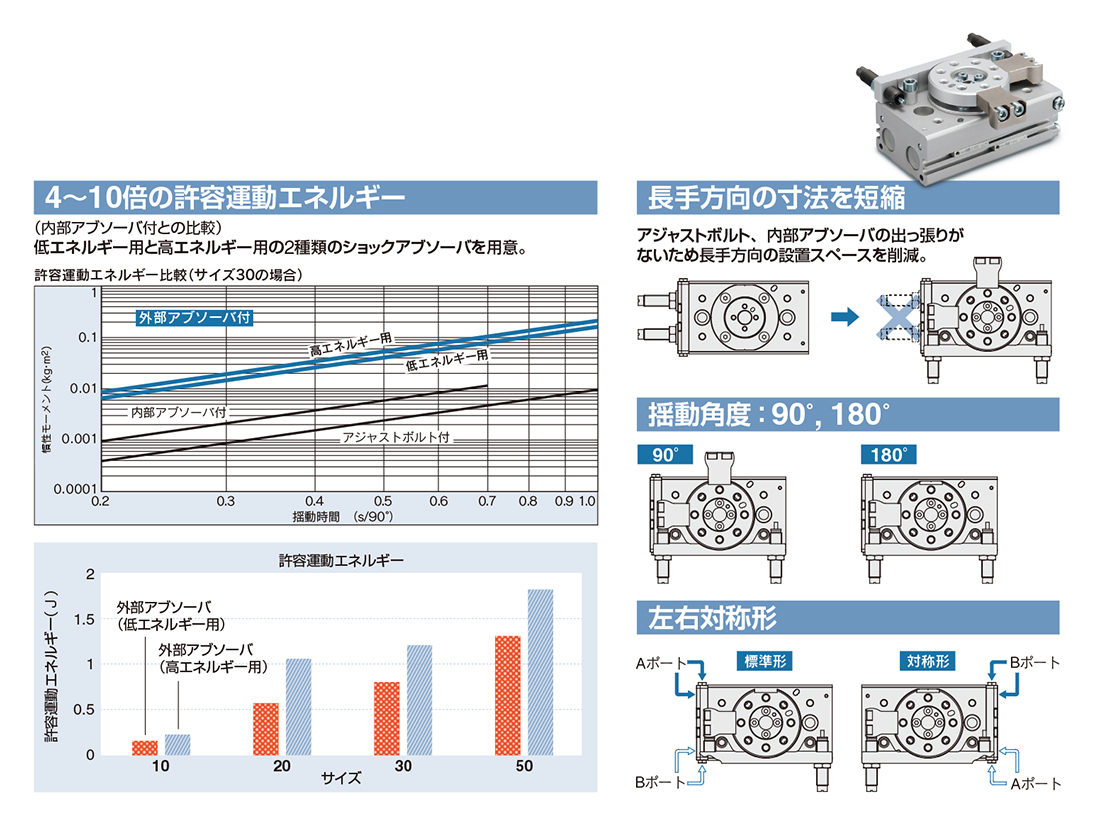

外部ショックアブソーバ付を追加 NEW

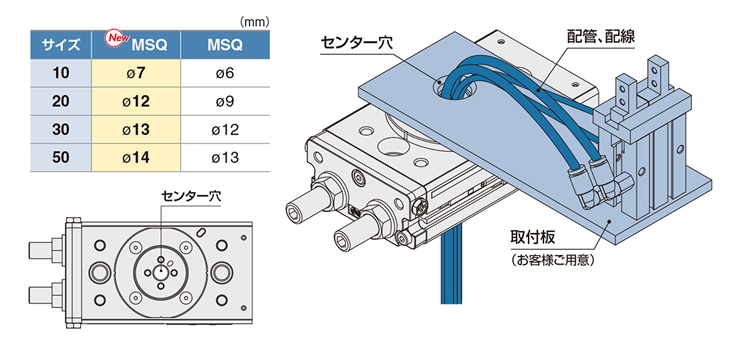

配管用センター穴径拡大

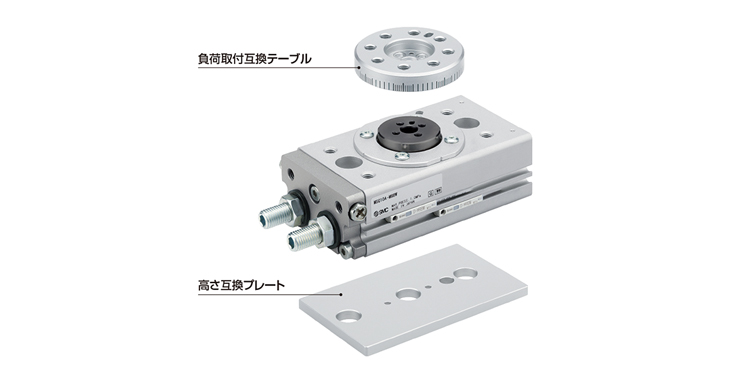

高さ互換のテーブル・プレートを用意（オーダーメイド）

既存製品と負荷取付寸法を合せた互換テーブルと、高さ寸法を合せた互換プレートを用意しました。

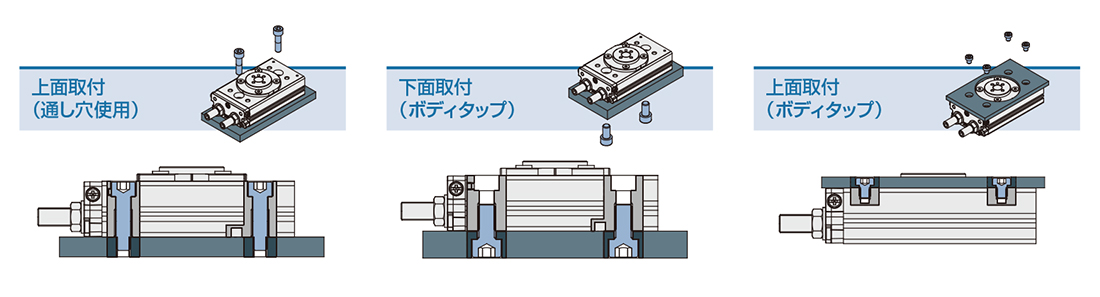

3通りの取付が可能

取付寸法は既存製品MSQシリーズと互換あり。
