バッテリレス アブソリュートエンコーダタイプ

バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ/高タクト対応ロッドタイプ LEY□G

    ・サイクルタイムの短縮が可能
    　サイクルタイム：従来比33%（0.65s←0.97s）削減※
    　※ LEY25GA-300を0→300mm（ストローク）で駆動した場合
    　加減速度：10000mm/s2（従来比334％）
    　最大速度：700mm/s（従来比40％向上）
    ・バッテリレスアブソリュートエンコーダに対応
    　電源復帰時の運転再開が容易
    　バッテリ非搭載によりメンテナンス工数軽減
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　電動アクチュエータ/共通注意事項　オートスイッチ/共通注意事項
特定開発品情報　グリーン対応（RoHS）　システム構成図
仕様シリーズストローク
(mm)		押当て推力
（N）		速度
（mm/s）		ねじリード
（mm）
高タクト対応
バッテリレス アブソ
（ステップモータDC24V）		LEY16G30～300MAX.141MAX.7002.5，5，10
高タクト対応
バッテリレス アブソ
（ステップモータDC24V）		LEY25G30～400MAX.452MAX.7003，6，12
高タクト対応
バッテリレス アブソ
（ステップモータDC24V）		LEY40G30～500MAX.1058MAX.8004，8，16

製品特長

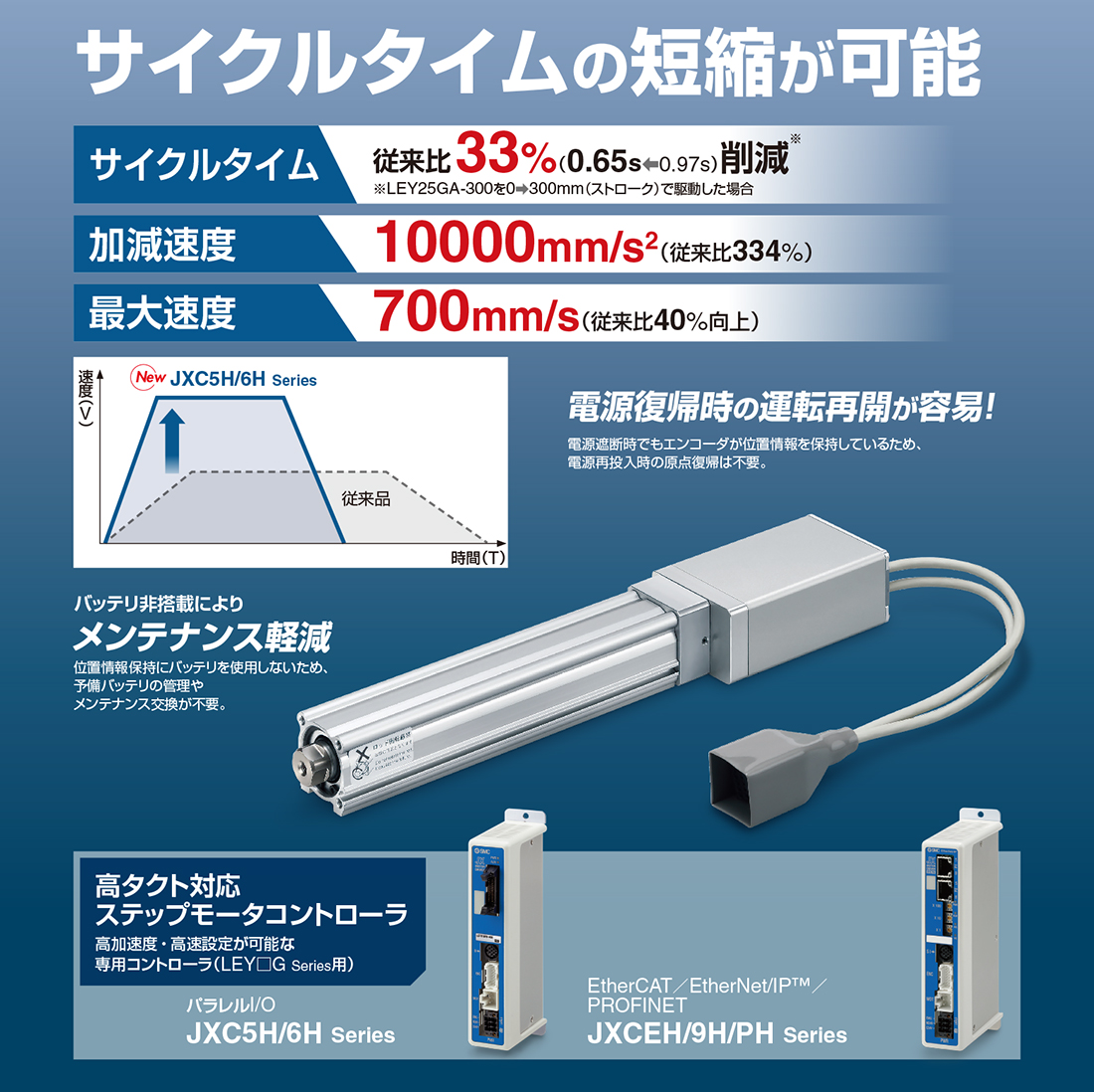

■サイクルタイムの短縮が可能
