バッテリレス アブソリュートエンコーダタイプ

バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ/高タクト対応スライダタイプ LEFS□G

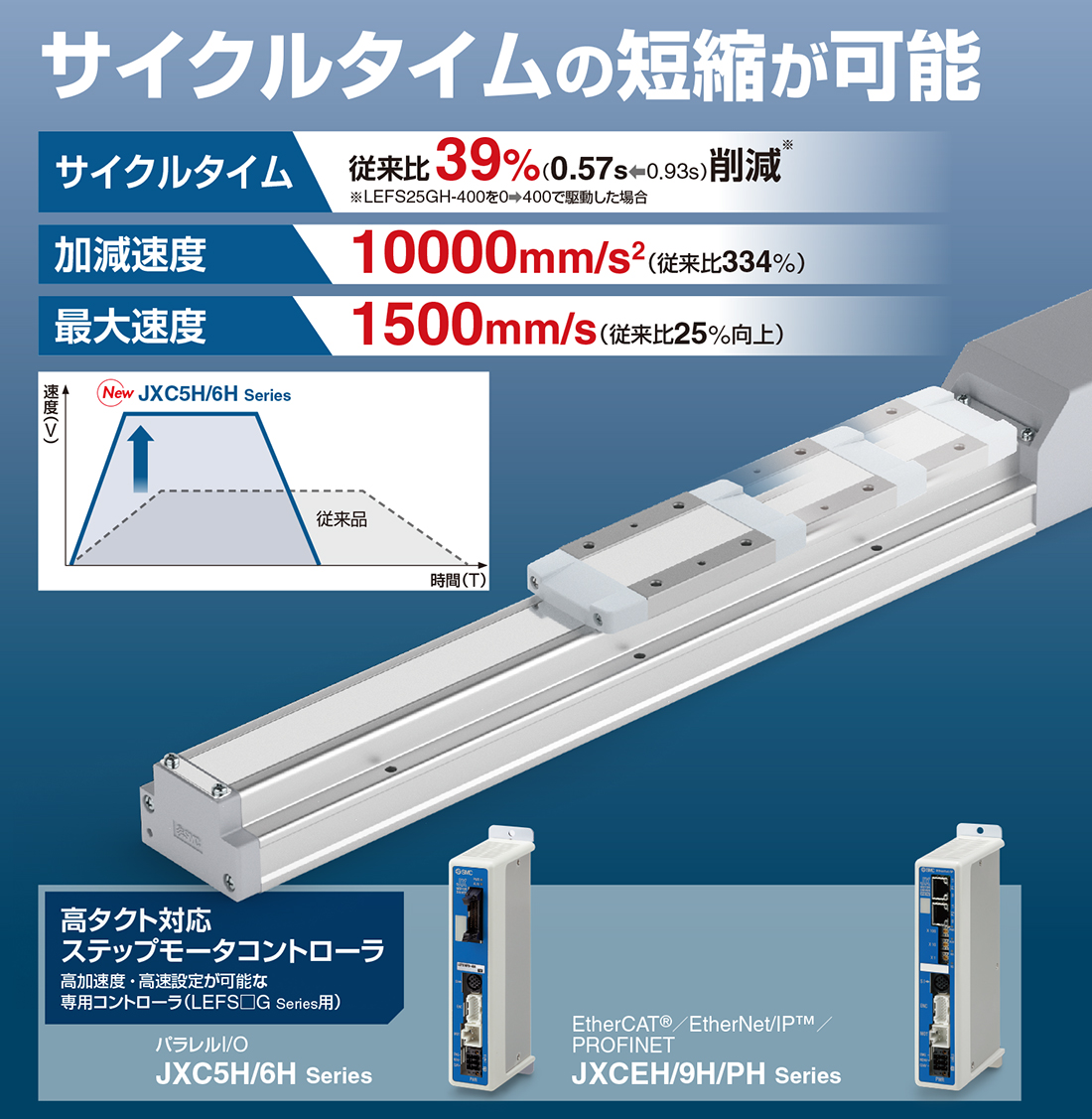

    ・サイクルタイムの短縮が可能
    　サイクルタイム：従来比39%(0.57s←0.93s)削減
    　※LEFS25GH-400を0→400で駆動した場合
    　加減速度：10000mm/s2(従来比334%)
    　最大速度：1500mm/s(従来比25%向上)
    ・バッテリレスアブソリュートエンコーダに対応
    　電源復帰時の運転再開が容易
    　バッテリ非搭載によりメンテナンス工数軽減
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • バッテリレス アブソリュートエンコーダタイプ
    電動アクチュエータ/高タクト対応スライダタイプ LEFS□G
    取扱説明書
    シリーズ 検索結果を表示
    LEFS16G検索結果を表示
    LEFS25G検索結果を表示
    LEFS32G検索結果を表示
    LEFS40G検索結果を表示
安全上のご注意　電動アクチュエータ/共通注意事項　オートスイッチ/共通注意事項
特定開発品情報　グリーン対応（RoHS）　システム構成図
仕様シリーズストローク
（mm）		可搬質量
（kg）
水平		速度
（mm/s）		ねじリード
（mm）
高タクト対応
バッテリレス アブソ
（ステップモータDC24V）		LEFS16G50～500MAX.15MAX.8005，10
高タクト対応
バッテリレス アブソ
（ステップモータDC24V）		LEFS25G50～800MAX.40MAX.15006，12，20
高タクト対応
バッテリレス アブソ
（ステップモータDC24V）		LEFS32G50～1000MAX.68MAX.13008，16，24
高タクト対応
バッテリレス アブソ
（ステップモータDC24V）		LEFS40G150～1200MAX.75MAX.120010，20，30

製品特長

サイクルタイムの短縮が可能

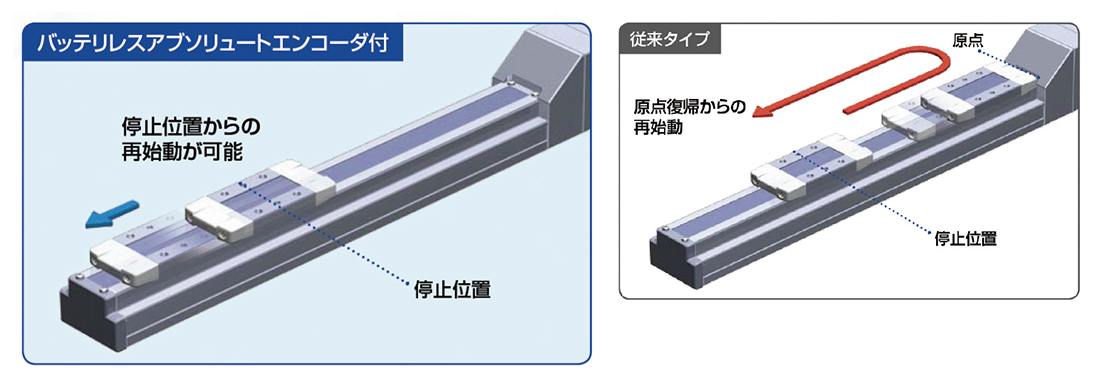

バッテリレスアブソリュートエンコーダに対応

電源復帰時の運転再開が容易

モータに搭載されたバッテリレスアブソリュートエンコーダが、制御電源のON/OFF状態に関わらず、位置情報を常に保持。電源復帰時の原点復帰は不要。

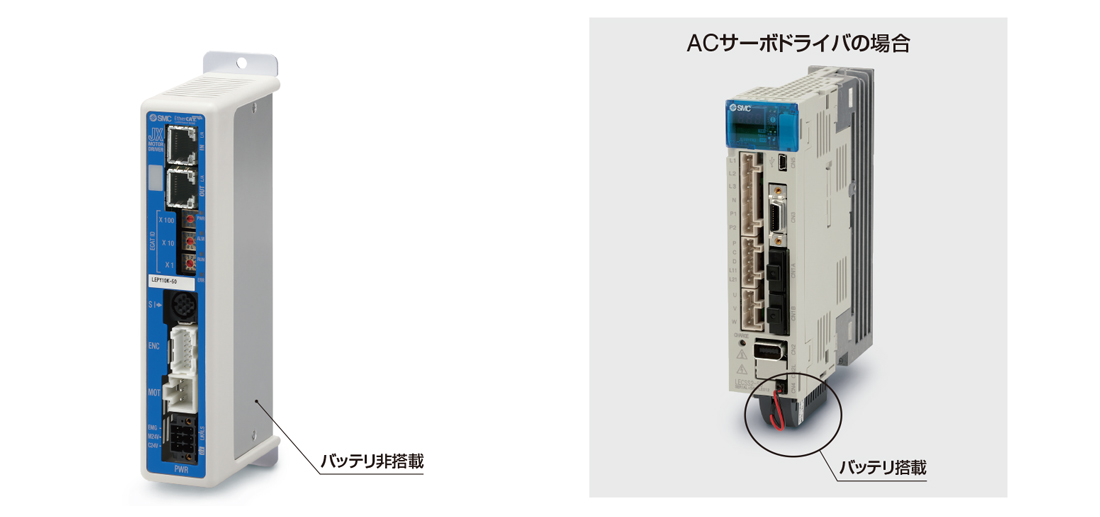

バッテリ非搭載によりメンテナンス工数軽減

位置情報の保持にバッテリ不要。
予備バッテリの管理・リサイクル対応・交換作業が不要。
