スライダタイプ

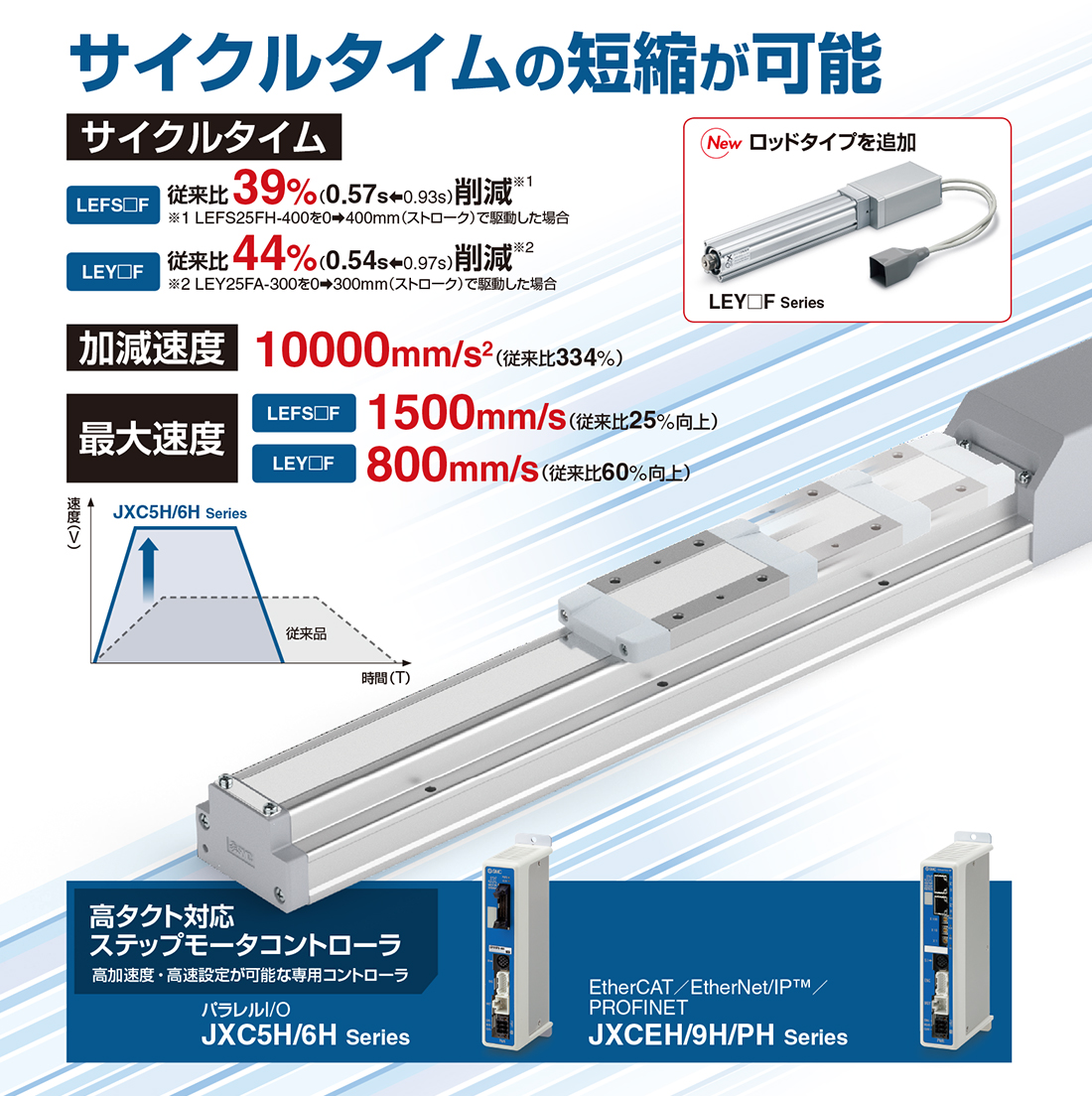

高タクト対応電動アクチュエータ LEFS□F

    ・サイクルタイムの短縮が可能
    　サイクルタイム：従来比39%（0.57s←0.93s）削減※
    　※ LEFS25FH-400を0→400mm（ストローク）で駆動した場合
    ・加減速度：10000mm/s2（従来比334％）
    ・最大速度：1500mm/s（従来比25％向上）
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 高タクト対応電動アクチュエータ LEFS□F
    取扱説明書
    シリーズ 検索結果を表示
    LEFS16F検索結果を表示
    LEFS25F検索結果を表示
    LEFS32F検索結果を表示
    LEFS40F検索結果を表示
安全上のご注意　電動アクチュエータ/共通注意事項　オートスイッチ/共通注意事項
特定開発品情報　グリーン対応（RoHS）　システム構成図
仕様シリーズストローク
（mm）		可搬質量
（kg）
水平		速度
（mm/s）		ねじリード
（mm）
高タクト対応
ステップモータ
（サーボDC24V）		LEFS16F50～500MAX.20MAX.8005，10
高タクト対応
ステップモータ
（サーボDC24V）		LEFS25F50～800MAX.40MAX.15006，12，20
高タクト対応
ステップモータ
（サーボDC24V）		LEFS32F50～1000MAX.68MAX.13008，16，24
高タクト対応
ステップモータ
（サーボDC24V）		LEFS40F50～1200MAX.75MAX.120010，20，30

製品特長

サイクルタイムの短縮が可能
