電子式圧力スイッチ/センサ(センサ・アンプ一体型)

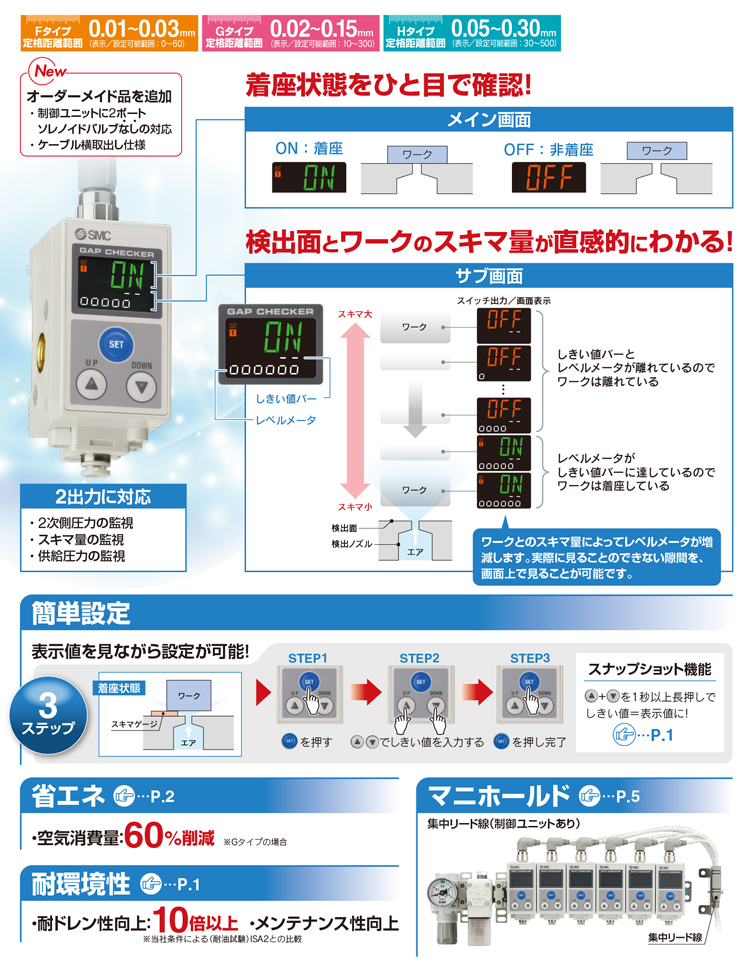

3色表示デジタル着座スイッチ ISA3
-
・オーダーメイド品を追加 [New]
・制御ユニットに2ポート
ソレノイドバルブなしの対応
・ケーブル横取出し仕様
・着座状態をひと目で確認
・検出面とワークのスキマ量が直感的にわかる
・簡単設定:表示値を見ながら設定が可能
・省エネ:空気消費量60%削減
・耐ドレン性向上:10倍以上
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した状態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 3色表示デジタル着座スイッチ ISA3
取扱説明書
シリーズ 検索結果を表示 ISA3-F 検索結果を表示 ISA3-G 検索結果を表示 ISA3-H 検索結果を表示 3色表示デジタル着座スイッチ ISA3
自己宣言書
シリーズ 検索結果を表示 ISA3-F 検索結果を表示 ISA3-G 検索結果を表示 ISA3-H 検索結果を表示
シリーズ | 定格距離範囲 | 配管仕様 供給側 | 配管仕様 検出側 |
---|---|---|---|
ISA3-F | 0.01~0.03mm | Rc, G 1/8 | φ4, φ6ワンタッチ, G 1/8 |
ISA3-G | 0.02~0.15mm | Rc, G 1/8 | φ4, φ6ワンタッチ, G 1/8 |
ISA3-H | 0.05~0.30mm | Rc, G 1/8 | φ4, φ6ワンタッチ, G 1/8 |
製品特長

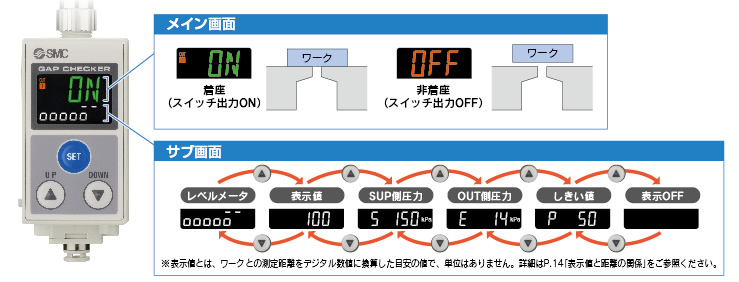

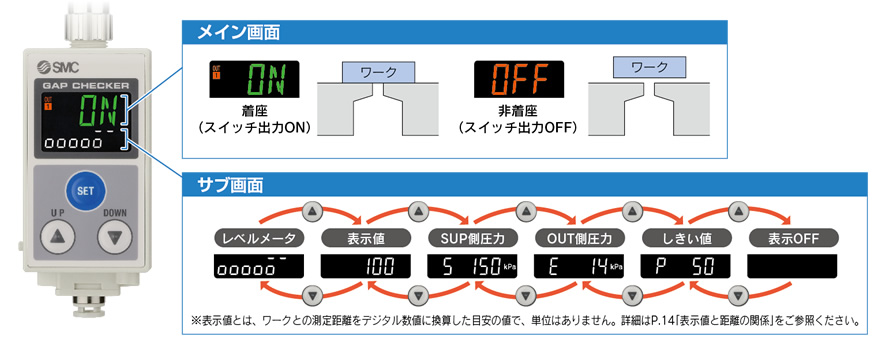

2画面 3色デジタル表示
着座状態をひと目で確認!検出面とワークのスキマ量が直感的にわかる!

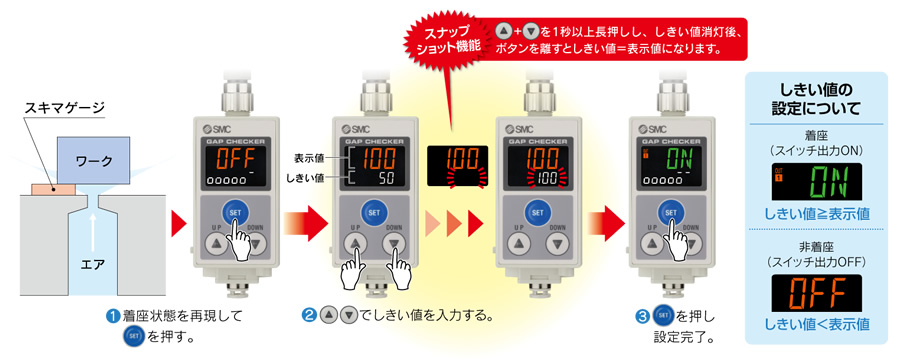

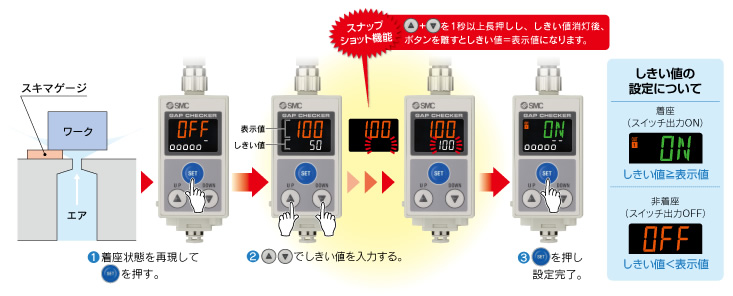

3ステップ設定(しきい値変更モード)
シンプルな操作で、簡単にしきい値(ONする値)を入力可能です。
着座状態をひと目で確認でき、サブ画面はマルチに表示切換が可能
耐環境性向上

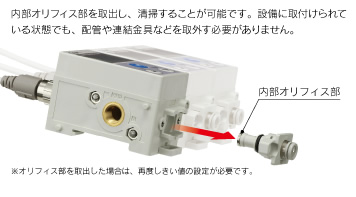

メンテナンス性向上
ドレン対策
耐ドレン性:10倍以上
※当社条件による(耐油試験) ※ISA2との比較
耐圧力拡大
Max:600kPa(ISA2比3倍※)
※0.2MPaの圧力ゲージ付ISA2との比較です。
高圧ブロー可能
※高圧ブロー時、スイッチ出力はOFFします。

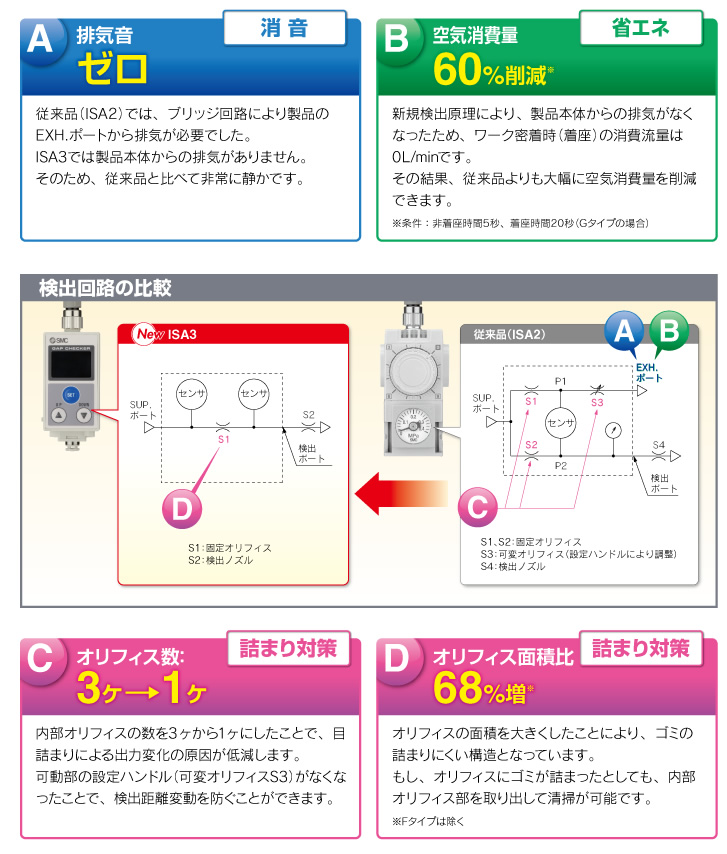

消音、省エネ、詰り対策

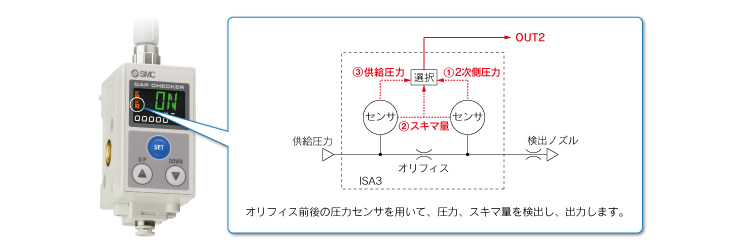

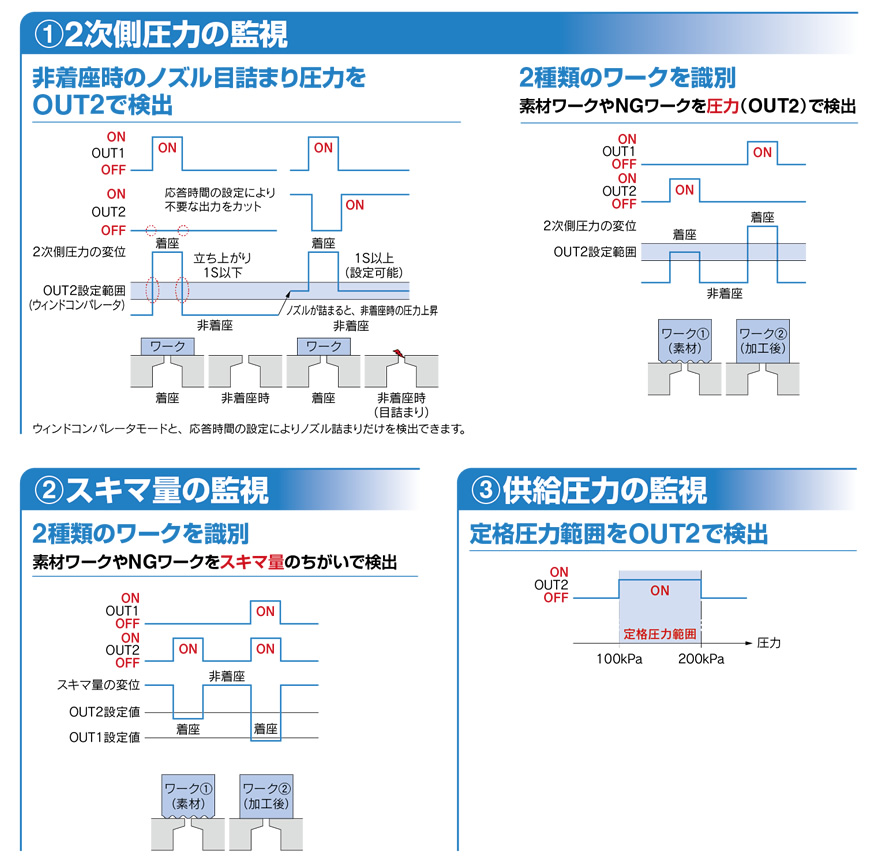

2出力タイプ[追加]

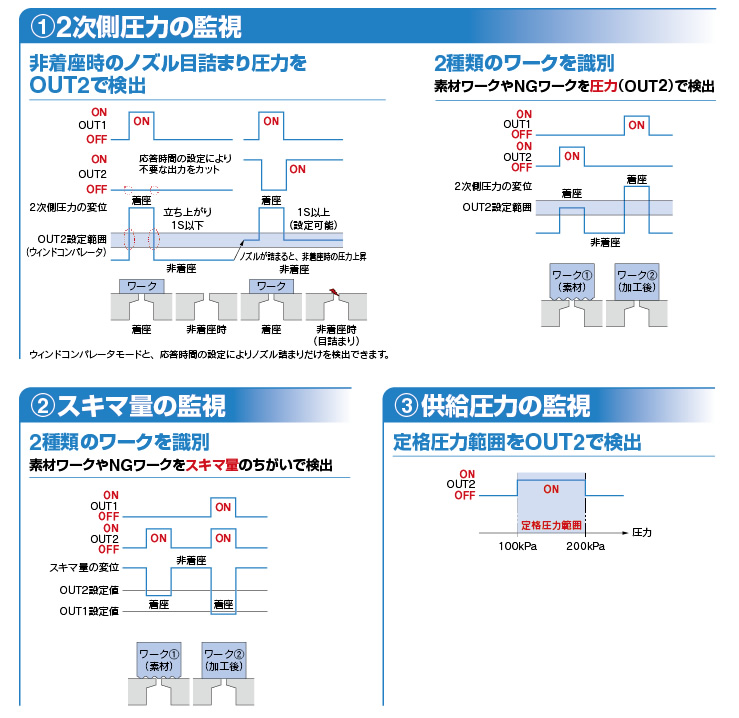

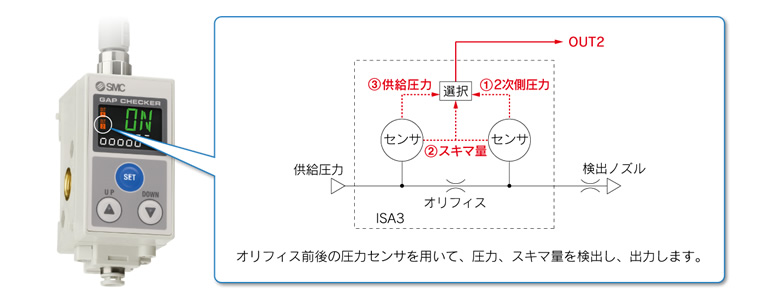

OUT2で①「2次側圧力」②「スキマ量」③「供給圧力」の選択が可能。

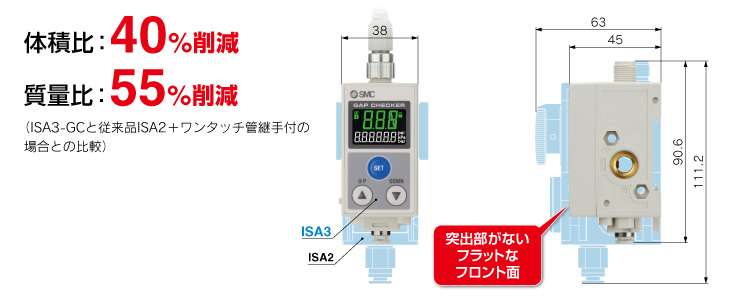

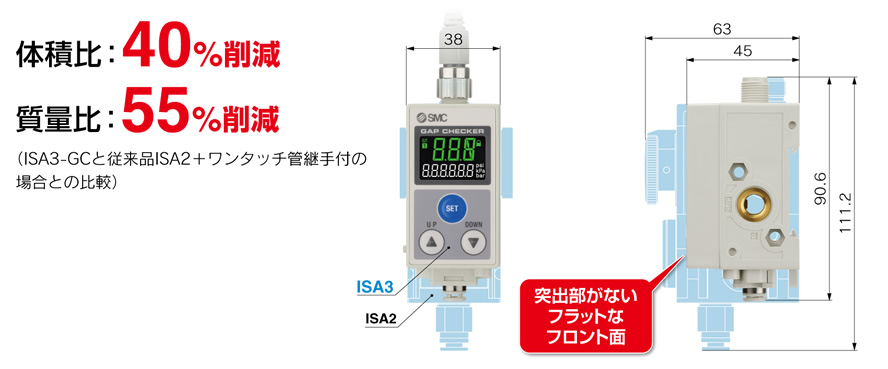

小型&軽量

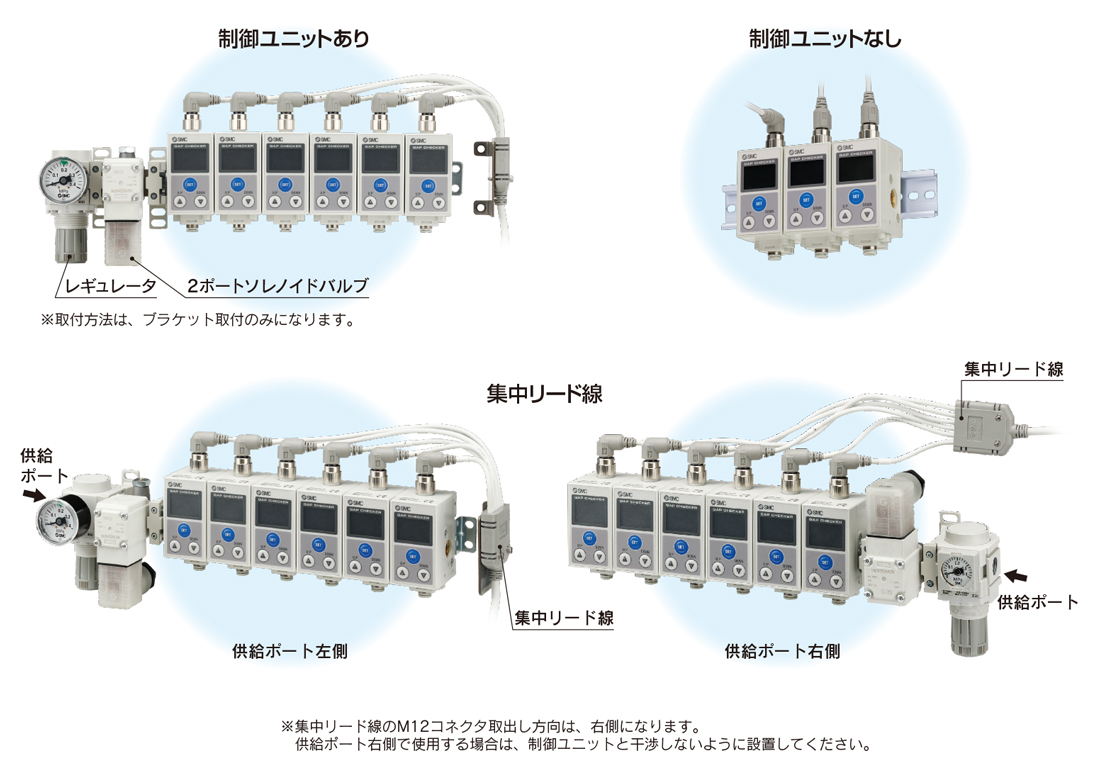

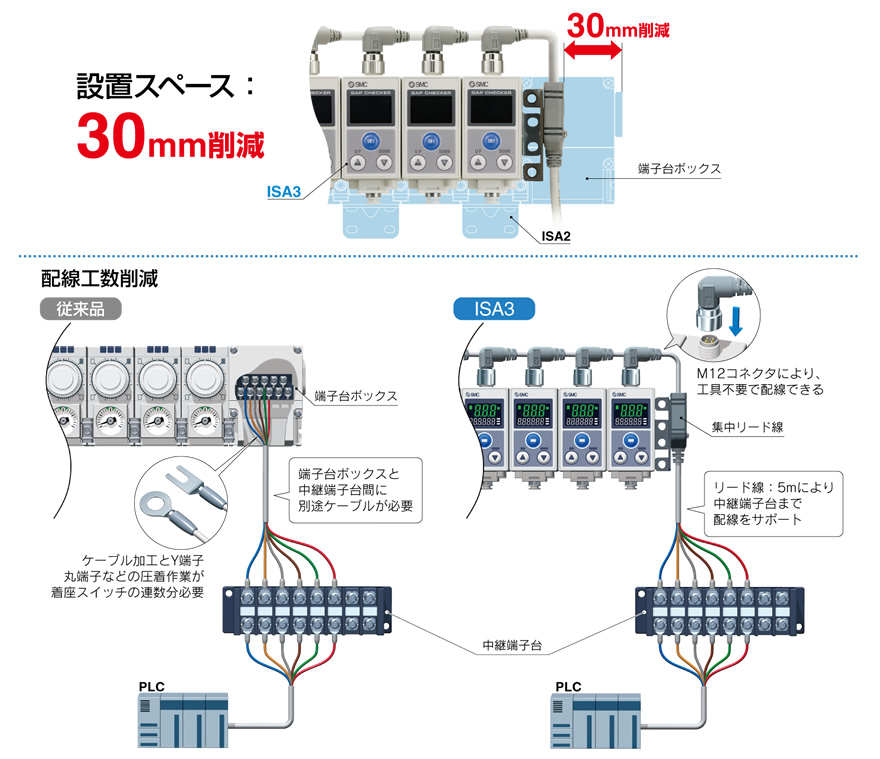

省スペース&工数削減(集中リード線)

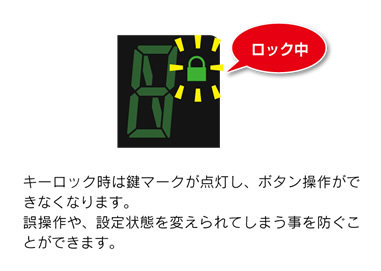

キーロック機能

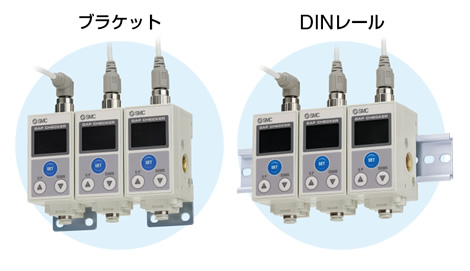

取付方法

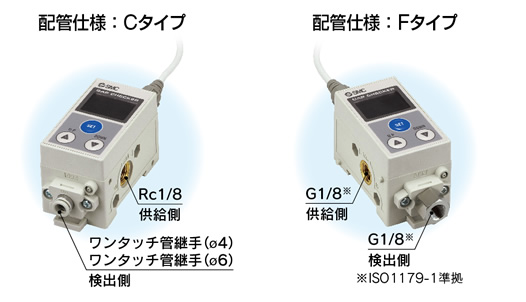

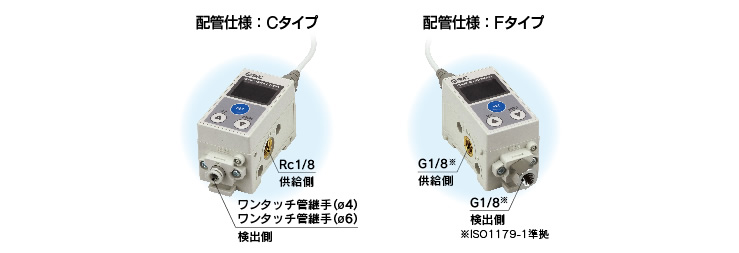

配管バリエーション
マニホールド
用途例

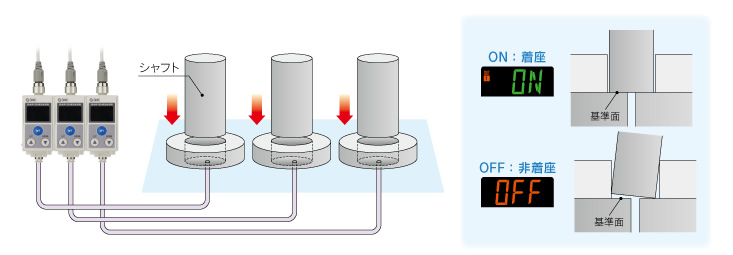

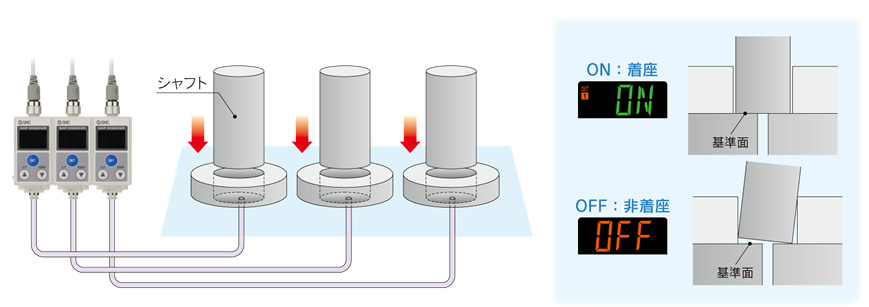

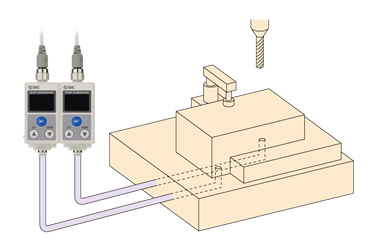

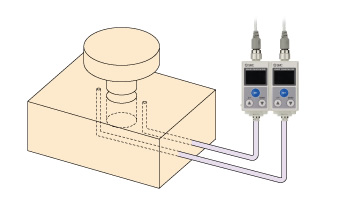

シャフト圧入基準面確認
加工基準面の密着確認
工作機械ワークの密着確認

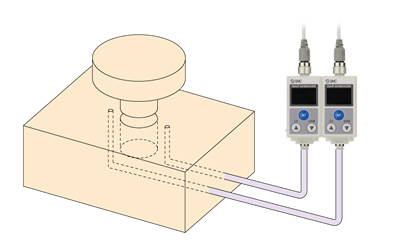

用途例
表示OFF機能
表示OFFモードの選択ができます。
表示色
出力動作に応じて、メイン画面の表示色を設定することができます。表示色を変更することで、出力のONとOFFを視覚的に識別しやすくなります。
単位切換機能
サブ画面の圧力表示単位の切換が可能です。
暗証番号
暗証番号を有効にすることで、キーロック解除時に暗証番号を入力しないと解除することができなくなります。
表示値微調整機能
表示値を、出荷時の表示値から±20%R.D.の範囲内で補正できます。
強制出力機能
システム立上げやメンテナンス時に出力を強制的にON/OFFすることで、配線の確認や予想外の出力動作によるシステム誤作動を防止することができます。
圧力表示のゼロクリア機能
サブ画面に表示している圧力の表示をゼロに調整することができます。
