ロータリアクチュエータ ベーンタイプ
ロータリアクチュエータ CRB2/CDRB2
-
・オートスイッチ取付位置を任意の場所に移動可能。
・ダイレクトマウント可能。
・接続ポート位置:ボディ側面、軸方向の選択可能。
(スイッチおよび角度調整付の場合ボディ側面のみ)
・低圧作動:0.2MPa(サイズ10)0.15MPa(サイズ15~40)
・角度調整付にて任意の角度に調整可能。
・オートスイッチ付(CDRB2シリーズ:CDRB2□W、CDRB2□WU)
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した状態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら ロータリアクチュエータ CRB2/CDRB2
取扱説明書
タイプ シリーズ サイズ 検索結果を表示 標準 CRB2 10,15,20,30,40 検索結果を表示 角度調整付 CRB2□WU 10,15,20,30,40 検索結果を表示
タイプ | シリーズ | ベーン形式 | サイズ | 揺動角度 シングル | 揺動角度 ダブル |
---|---|---|---|---|---|
標準 | CRB2 | シングル ダブル | 10,15,20,30,40 | 90°180°270° | 90°100° |
角度調整付 | CRB2□WU | シングル ダブル | 10,15,20,30,40 | 90°180°270° | 90°100° |
製品特長
各種ユニットの自由な組合せが可能

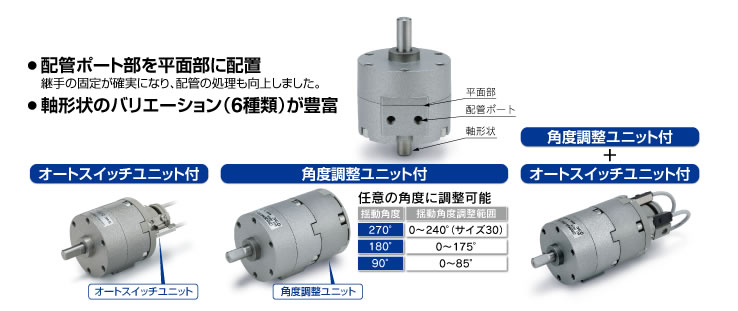

標準形/CRB2 Series
フリーマウント形/CRBU2 Series

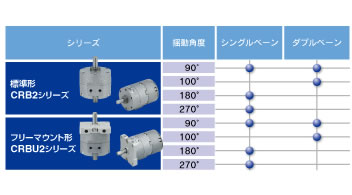

揺動角度/90°, 180°, 270°
全シリーズ270°実現
特殊形状パッキンやストッパの採用により、小型ベーンタイプでは初めて270°を実現。(シングルベーンタイプ)
従来品と取付ピッチ互換
右記A~Cのピッチ、取付穴径は互換があります。

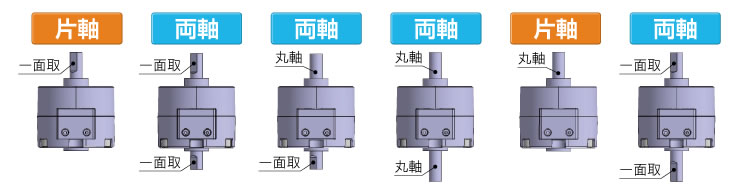

軸形式バリエーション
軸形式を6種から選択可能(※下図はサイズ30を示す)
ダイレクトマウント
ロータリアクチュエータ本体をダイレクトに取付けできます。
※サイズ10~40のユニット付の場合のみダイレクトマウント使用不可

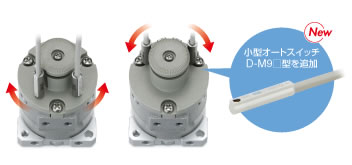

オートスイッチの取付位置が自由に設定可能
円周方向任意の場所にスイッチを固定することができます。

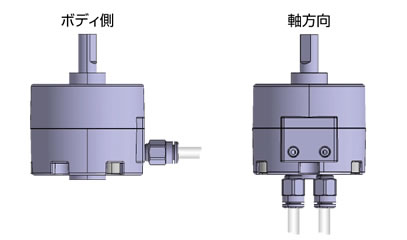

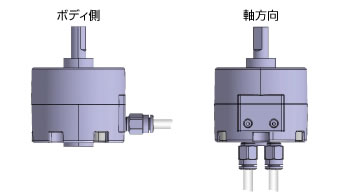

接続ポート位置:ボディ側と軸方向の2種
使用勝手により、自由に選択可能です。(サイズ10~40の各種ユニット付はボディ側面のみ)
ダブルベーンタイプを標準化/90°, 100°
外形寸法はシングルベーン構造と同一(サイズ10は除く)ダブルベーン構造によりシングルベーンの2倍のトルクが得られます。

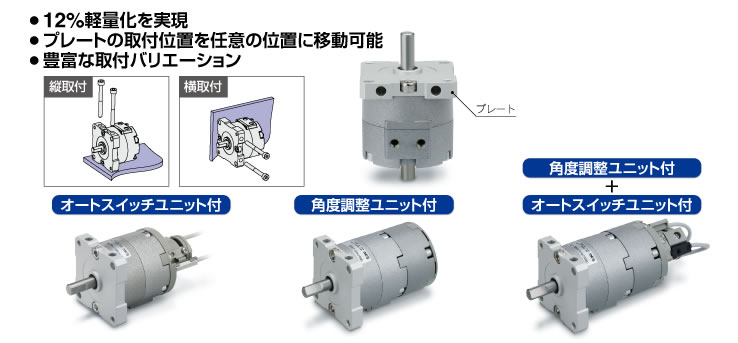

フリーマウント形/CRBU2 Series

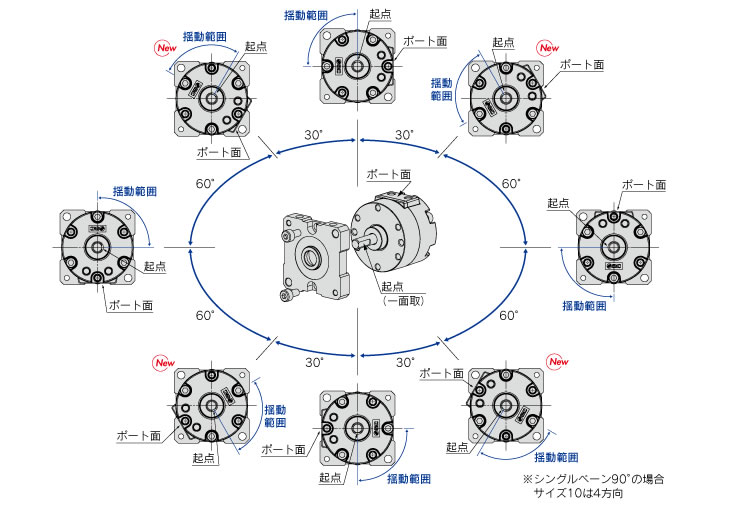

設置状況に応じて起点位置を任意に変更可能
従来4方向 → 8方向

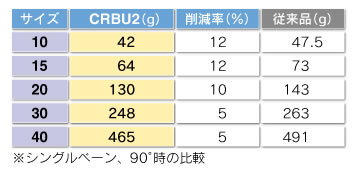

軽量12%削減
装置の軽量化が図れます。
従来品と取付互換

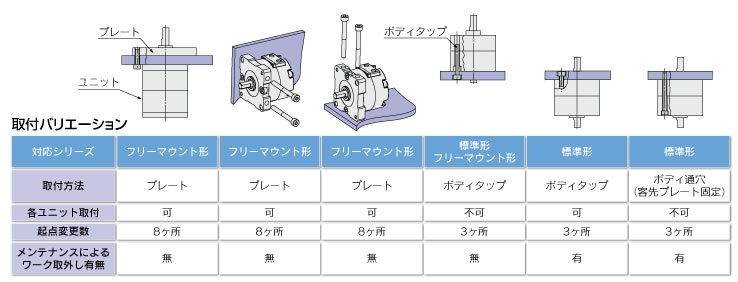

6通りの直接取付が可能
