e-Actuator

e-Actuator かんたん制御コントローラ一体型/ガイド付ロッドタイプ EQYG□H

    ・エア機器感覚かんたん設定！
    　プログラム不要の2点停止
    　プログラム不要の3点停止
    　全ての操作モードでサイクルタイム設定可能

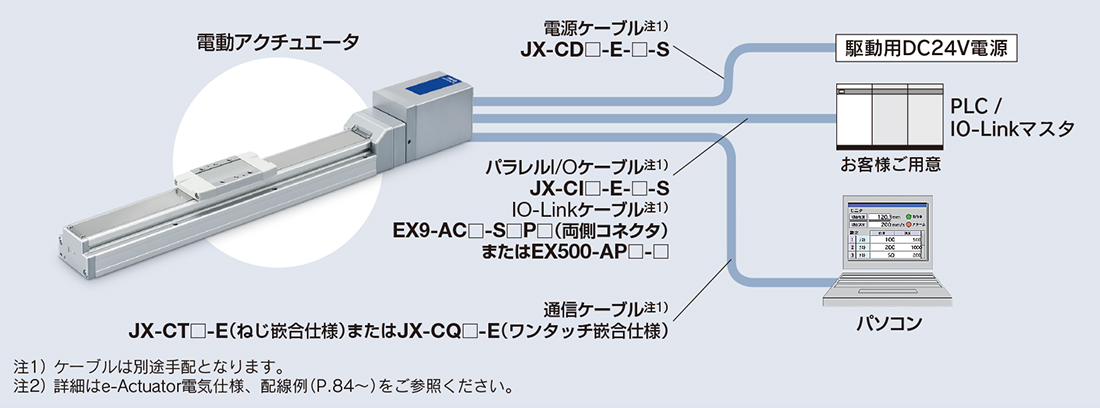

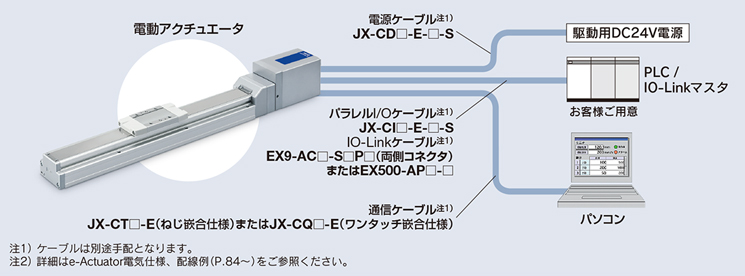

    ・コントローラ内蔵による省スペース/省配線/省工数・プログラムレス ・調整
    　時間短縮
    ・モータ制御最適化により年間CO2排出量：最大59%削減（当社比）　　　　
    　5.8kg-CO2e/年（14.1）　※動作条件により値は異なります。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • e-Actuator かんたん制御コントローラ一体型/ガイド付ロッドタイプ EQYG□H
    取扱説明書
    シリーズ 検索結果を表示
    EQYG16□H検索結果を表示
    EQYG25□H検索結果を表示
    EQYG32□H検索結果を表示
  • e-Actuator かんたん制御コントローラ一体型/ガイド付ロッドタイプ EQYG□H
    自己宣言書
    シリーズ 検索結果を表示
    EQYG16□H検索結果を表示
    EQYG25□H検索結果を表示
    EQYG32□H検索結果を表示
安全上のご注意　電動アクチュエータ/共通注意事項　オートスイッチ/共通注意事項　特定開発品情報　グリーン対応（RoHS）
仕様シリーズストローク
（mm）		押当て推力
（N）		速度
（mm/s）		ねじリード
（mm）
バッテリレス アブソ
（ステップモータDC24V）		EQYG16□H30〜200MAX.154MAX.7002.5,5,10
バッテリレス アブソ
（ステップモータDC24V）		EQYG25□H30～300MAX.511MAX.9003,6,12,20
バッテリレス アブソ
（ステップモータDC24V）		EQYG32□H30～300MAX.796MAX.8504,8,16,24

製品特長

エア機器感覚かんたん設定！

プログラム不要の2点停止

プログラム不要の3点停止

全ての動作モードでサイクルタイム設定可能

モータ制御最適化により年間CO2 排出量：最大59% 削減（当社比）

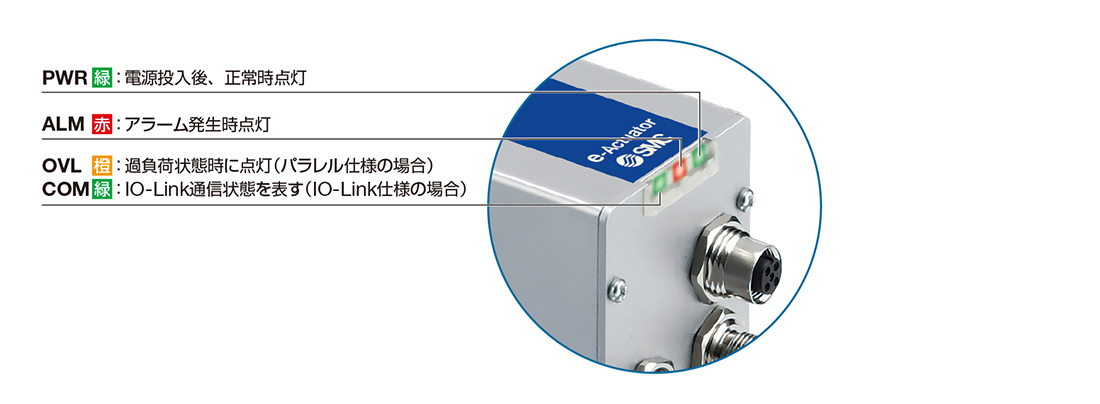

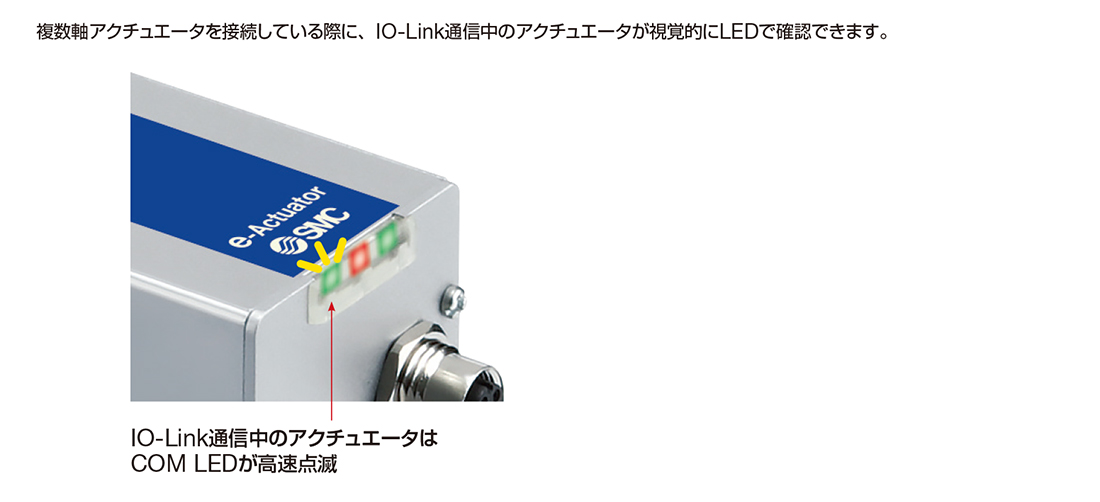

負荷状態をLEDでお知らせ

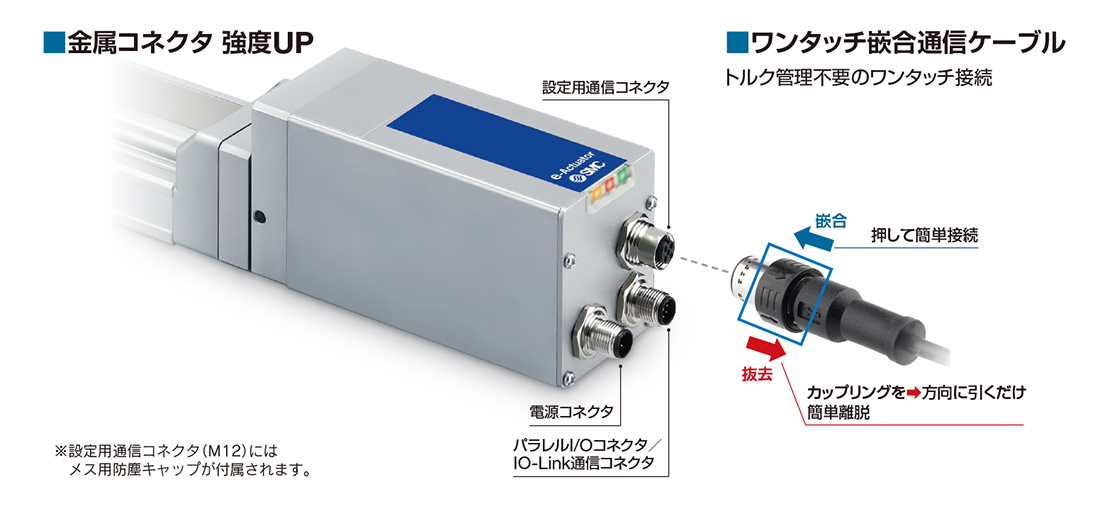

金属コネクタ 強度UP

停止位置からの再始動が可能

モータストレート／4方向から選択可能

オートスイッチによるテーブル停止位置の検出が可能

バリエーション
