小型2･3ポートソレノイドバルブ／エアオペレートバルブ


A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

小型直動2ポートソレノイドバルブ VDW

製品特長
    ・空気・中真空・水用。
    ・ボディ材質：Al、樹脂（PPS）、黄銅、SUS
    ・ワンタッチ管継手付（樹脂ボディ）を用意。
    ・IP65
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 小型直動2ポートソレノイドバルブ VDW
    自己宣言書
    シリーズ 検索結果を表示
    VDW10/20検索結果を表示
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項
機器選定・流量特性　バリエーション/一覧表　特定開発品情報　グリーン対応（RoHS）
シリーズ弁形式管接続口径オリフィス径
VDW10/20N.C.φ3.2，φ4，φ6，M5，1/8φ1～φ3.2

水・空気用小型直動2/3ポートソレノイドバルブ VDW

    ※VDW10/20シリーズは2012年12月生産終了しました。
    　NewVDW10/20シリーズをご選定願います。
    ※ただし、VDW10/20シリーズのマニホールドは除きます。
    ※VDW30シリーズは2015年7月生産終了しました。
    　VX21シリーズをご選定願います。
    ※3ポート弁VDW200/300は生産を継続しております。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 水・空気用小型直動2/3ポートソレノイドバルブ VDW
    自己宣言書
    シリーズ 検索結果を表示
    VDW10/20/30検索結果を表示
    VDW200/300
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項
機器選定・流量特性　バリエーション/一覧表　特定開発品情報　グリーン対応（RoHS）
シリーズ弁形式管接続口径オリフィス径 (mmφ)
VDW10/20/30N.C.M5～1/4 (8A)1～4
VDW200/300C.O.M5～1/4（8A）1～4

水・空気用小型軽量2ポートソレノイドバルブ VDW-XF

製品特長
    ・小型、軽量樹脂ボディ（PPS）
    ・IP65
    ・消費電力：3W（標準）、0.5W（節電回路付）
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 水・空気用小型軽量2ポートソレノイドバルブ VDW-XF
    取扱説明書
    シリーズ 検索結果を表示
    VDW30/40-XF検索結果を表示
  • 水・空気用小型軽量2ポートソレノイドバルブ VDW-XF
    自己宣言書
    シリーズ 検索結果を表示
    VDW30/40-XF検索結果を表示
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項
機器選定・流量特性　バリエーション/一覧表　特定開発品情報　グリーン対応（RoHS）
シリーズ弁形式管接続口径オリフィス径（mmφ）
VDW30/40-XFN.C.クイックファスナーP7，P8
φ4，φ6，φ8，φ10		1～6

高速2ポートバルブ SX10

製品特長
    ・高速応答：ON時 0.45ms、OFF時 0.4ms(±0.05ms)
    ・長寿命 50億回以上
    ・高頻度 1200Hz
    ・薄型 9mm
    ・低消費電力 4W
安全上のご注意　特定開発品情報　グリーン対応（RoHS）
シリーズ流量消費電力 (W)最高作動頻度 (Hz)
SX105080
40
10
4		1200
1000
550
350
SX1010080
40
10
4		650
550
300
200
SX1015080
40
10
4		600
500
250
150

低背型2・3ポートソレノイドバルブ SX90/090

製品特長
    ・コンパクト
    　全長：約38mm(2ポート)、54mm(3ポート)
    　バルブ幅・高さ：10mm
    　質量：10g(2ポート)、20g(3ポート)
    ・大流量
    　C［dm3/（s·bar）］：0.25(2ポート)、0.5(3ポート)
    　流量［L/min（ANR）］：45(2ポート)、90(3ポート)　(0.2MPa時)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 低背型2・3ポートソレノイドバルブ SX90/090
    取扱説明書
    シリーズ 検索結果を表示
    SX91検索結果を表示
    SX92検索結果を表示
    SX090検索結果を表示
  • 低背型2・3ポートソレノイドバルブ SX90/090
    自己宣言書
    シリーズ 検索結果を表示
    SX91検索結果を表示
    SX92検索結果を表示
    SX090検索結果を表示
安全上のご注意　特定開発品情報　グリーン対応（RoHS）
シリーズ弁構造C［dm3/（s·bar）］流量［L/min（ANR）］
0.2MPa時		切換方式
SX912ポート
直動ポペット弁		0.2545ノーマルクローズ
SX922ポート
直動ポペット弁		0.1222ユニバーサル
SX0903ポート
直動ポペット弁		0.590ユニバーサル

乾燥エア用パイロット式2ポートソレノイドバルブ VQ

    ・高頻度追従
    　高速応答7ms以下（VQ20）、20ms以下（VQ30）
    ・ワンタッチ管継手内蔵で簡単な配管作業
    ・DINコネクタタイプ　耐塵、防噴流形（IP65）対応可能
    ・ワークのエアブロー、吹き飛ばし
    ・マニホールド型式：VV2Q22，VV2Q32
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 乾燥エア用パイロット式2ポートソレノイドバルブ VQ
    取扱説明書
    シリーズ 検索結果を表示
    VQ20検索結果を表示
    VQ30検索結果を表示
  • 乾燥エア用パイロット式2ポートソレノイドバルブ VQ
    自己宣言書
    シリーズ 検索結果を表示
    VQ20検索結果を表示
    VQ30検索結果を表示
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項
機器選定・流量特性　バリエーション/一覧表　特定開発品情報　グリーン対応（RoHS）
シリーズ弁形式管接続口径オリフィス径（mmφ）
VQ20N.C.φ6～φ123.4
VQ30N.C.φ6～φ124.8

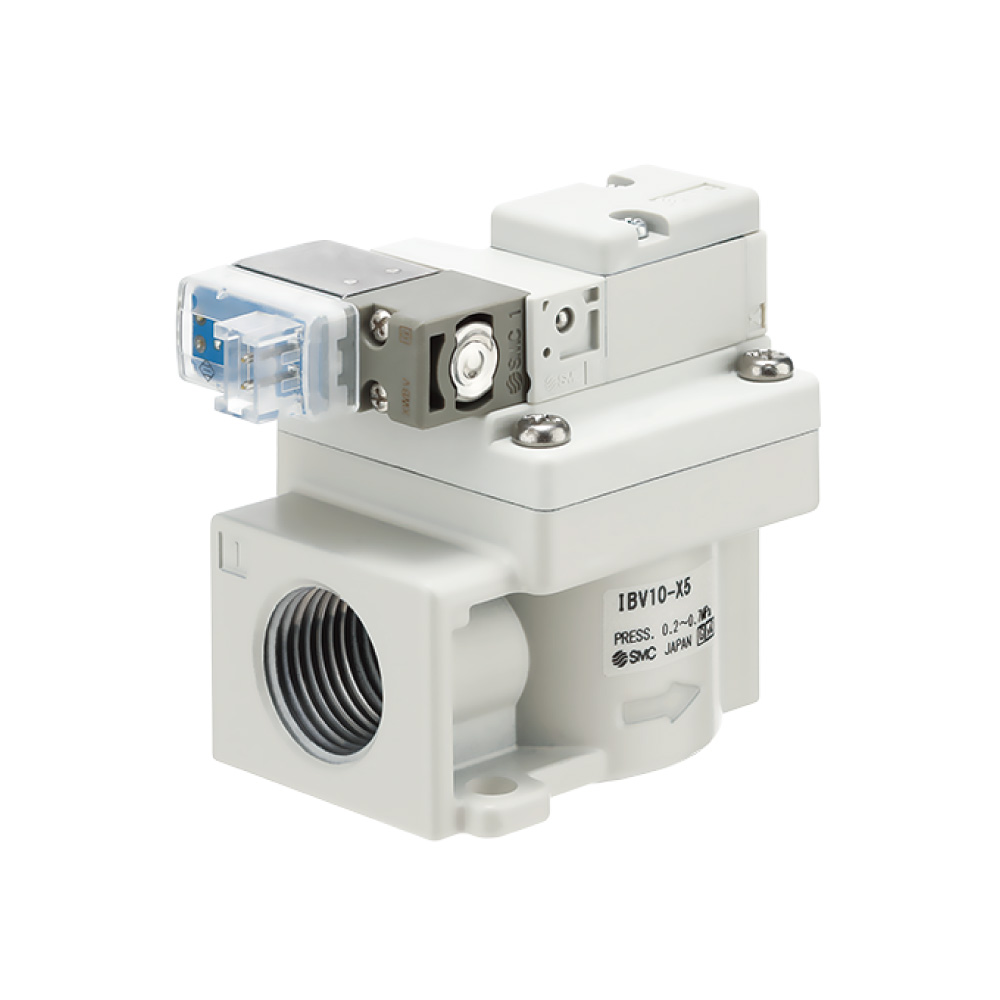

省エアインパクトブローバルブ IBV

製品特長
    ・高いピーク圧力で衝撃力増大。
    ・瞬間的なエアブローでCO2／空気消費量&作業時間を大幅削減
    　ピーク圧力：2～3倍以上
    　CO2空気消費量：93%削減
    　作業時間：97%削減
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 省エアインパクトブローバルブ IBV
    取扱説明書
    シリーズ 検索結果を表示
    IBV10
    電磁弁搭載形    		検索結果を表示
    IBV11
    エアオペレート形    		検索結果を表示
安全上のご注意　特定開発品情報　グリーン対応（RoHS）
シリーズ管接続口径使用圧力範囲
IBV10
電磁弁搭載形		IN：3/8
OUT：1/4		0.15〜0.7MPa
IBV11
エアオペレート形		IN：3/8
OUT：1/4
パイロットポート：1/8		0.1〜0.5MPa

パルスブローバルブ AXTS040-X202

製品特長
    ・繰返し衝突するエアのピーク圧力により
    　効率的なエアブローが可能
    ・CO2排出量（空気消費量）：50%削減
    ・パルス発生用の制御不要
    　エアを供給するだけでパルスブローが可能！
    ・パイロット弁内蔵構造により安定したブローが可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • パルスブローバルブ AXTS040-X202
    取扱説明書
    シリーズ 検索結果を表示
    AXTS040□-X202検索結果を表示
安全上のご注意　特定開発品情報　グリーン対応（RoHS）
シリーズ弁構造切換方式周波数調整幅
AXTS040□-X202メタルシール内部パイロット仕様1〜12Hz

パルスブローバルブ AXTS040□-□□-X2

製品特長
    ・繰り返し衝突するエアのピーク圧力により
    　効率的なエアブローが可能
    ・空気消費量50%以上削減
    ・パルス発生用の制御不要
    　エアを供給するだけでパルスブローが可能！
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • パルスブローバルブ AXTS040□-□□-X2
    取扱説明書
    シリーズ 検索結果を表示
    AXTS040□-2□-X2検索結果を表示
    AXTS040□-3□-X2検索結果を表示
安全上のご注意　特定開発品情報　グリーン対応（RoHS）
シリーズ弁構造切換方式周波数調整幅
AXTS040□-2□-X2メタルシール内部パイロット仕様1〜5Hz
AXTS040□-3□-X2メタルシール外部パイロット仕様1〜8Hz

小型薬液用直動2・3ポートソレノイドバルブ LVM

製品特長
    ・低発塵、禁油、メタルフリー　※接液部
    ・アイソレイト構造
    　ダイヤフラムにより使用流体領域からソレノイド駆動部を隔離。
    ・消費電力：1.0W以下（省電力回路付）
    ・容積変化量（ポンピングボリューム）：0.01μL以下
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 小型薬液用直動2・3ポートソレノイドバルブ LVM
    自己宣言書
    シリーズ 検索結果を表示
    LVM07
    ベース配管形    		検索結果を表示
    LVM09
    直接配管形
    ベース配管形    		検索結果を表示
    LVM10
    直接配管形
    ベース配管形    		検索結果を表示
    LVM15
    直接配管形
    ベース配管形    		検索結果を表示
    LVM20
    直接配管形
    ベース配管形    		検索結果を表示
    LVM1□
    直接配管形
    ベース配管形    		検索結果を表示
    LVM3□
    直接配管形
    ベース配管形    		検索結果を表示
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項　バリエーション　特定開発品情報　グリーン対応（RoHS）
シリーズ弁構造弁形式使用圧力範囲オリフィス径（mm）
LVM07
ベース配管形		直動ロッカータイプN.C.-75kPa〜0.1MPa0.8
LVM09
直接配管形
ベース配管形		直動ロッカータイプN.C.
N.O.
ユニバーサル		-75kPa〜0.2MPa1(直接配管)
1.1(ベース配管)
LVM10
直接配管形
ベース配管形		直動ロッカータイプN.C.
N.O.
ユニバーサル		-75kPa〜0.25MPa1.4
LVM15
直接配管形
ベース配管形		直動ロッカータイプN.C.
N.O.
ユニバーサル		-75kPa〜0.25MPa
(最大0.6MPa)		1.6
1(高圧タイプ)
LVM20
直接配管形
ベース配管形		直動ロッカータイプN.C.
N.O.
ユニバーサル		-75kPa〜0.3MPa
(直接配管は0.25 MPa)		2
LVM1□
直接配管形
ベース配管形		直動ポペットタイプN.C.0〜0.25MPa1.5
LVM3□
直接配管形
ベース配管形		直動ポペットタイプN.C.−90kPa〜0.2MPa5

直動形2・3ポートアイソレイトバルブ  LVMK20/200

製品特長
    ・低発塵、禁油、メタルフリー
    ・使用流体：空気、水、脱イオン水(純水)、希釈液、洗浄液
    ・アイソレイト構造
    　仕切りパッキンにより使用流体領域からソレノイド駆動部を隔離。
    ・簡単配管
    ・液溜り防止
    ・流量調整不要
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 直動形2・3ポートアイソレイトバルブ  LVMK20/200
    自己宣言書
    シリーズ 検索結果を表示
    LVMK検索結果を表示
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項　バリエーション　特定開発品情報　グリーン対応（RoHS）
シリーズ弁形式配管方向接液部材質
LVMKN.C.
ユニバーサル		下配管
横配管		ボディ：PPS
パッキン：EPDM, FKM

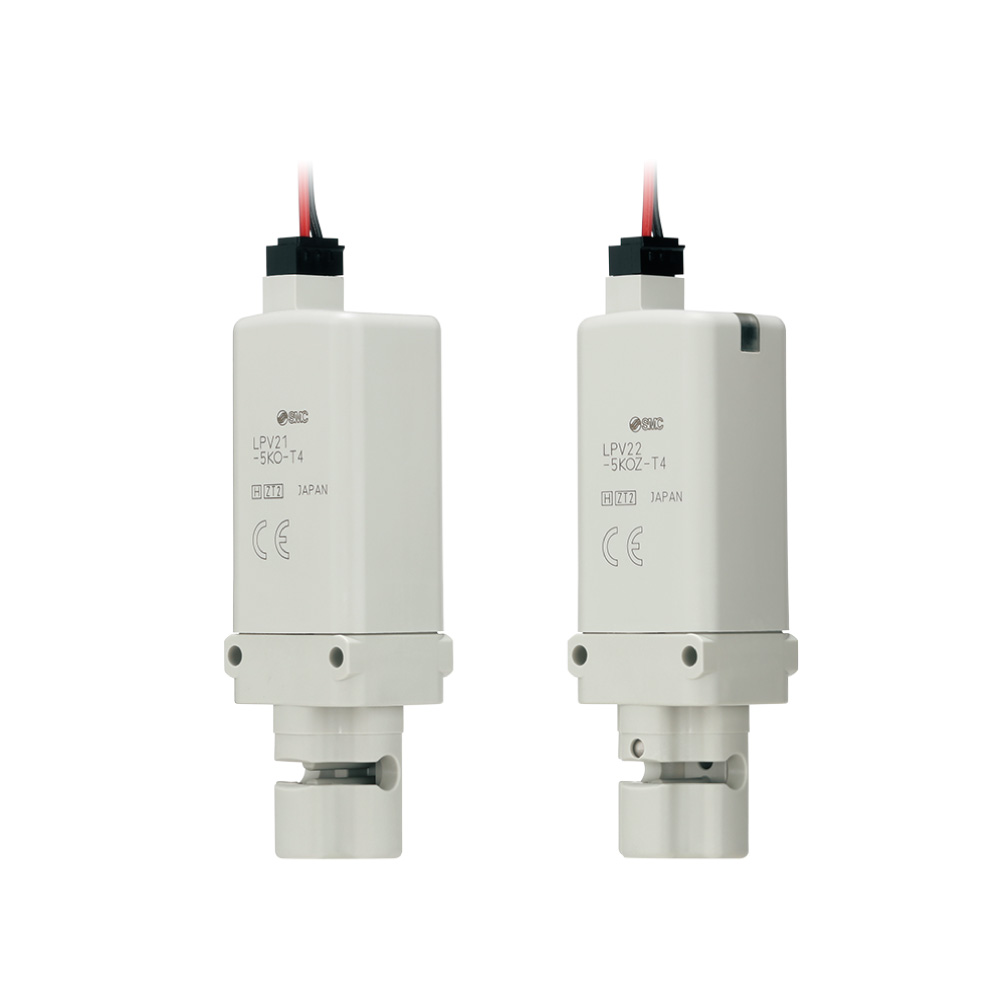

ピンチバルブ LPV

製品特長
    ・3ポートタイプ追加 [New]
    　弁形式
    　片側N.C.常時チューブクランプ
    　片側N.O.常時チューブアンクランプ
    ・コンタミの侵入に強く、バルブトラブル低減
    ・適応チューブ
    　シリコーン、PharMed®BPT
    ・消費電力：2.0W
    ・小型：バルブ幅20mm
    ・チューブ交換（脱着）が容易
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項　バリエーション　特定開発品情報　グリーン対応（RoHS）
シリーズ切換方式弁形式適用チューブ
LPV直動形ソレノイドN.C.
N.O.		シリコーン、PharMed®BPT
「硬度64（ショアA）以下（目安）」

減圧弁（圧力調整器）　高純度プロセスガス用 AP/SL/AZ 一般ガス用/AK 排圧弁/BP

製品特長
    ・半導体産業等、清浄度の高いガス供給用途に対応。
    ・ボディ材質はSUS316LダブルメルトもしくはSUS316Lを使用。
    ・接ガス部電解研磨処理。
    ・外部メタルシール構造。
安全上のご注意　プロセスガス用機器/共通注意事項　バリエーション　推奨機種　技術資料/用語解説　特定開発品情報　グリーン対応（RoHS）
シリーズ名称形式ボディ材質
AP高純度プロセスガス一段式減圧弁SUS316L
ダブルメルト
AP高純度プロセスガス二段式減圧弁SUS316L
ダブルメルト
AP高純度プロセスガスエアオペレート式減圧弁SUS316L
ダブルメルト
SL高純度プロセスガス一段式減圧弁SUS316L
ダブルメルト
AZ高純度プロセスガス一段式減圧弁SUS316L
AZ高純度プロセスガスエアオペレート式減圧弁SUS316L
AK一般ガス用一段式減圧弁SUS316
AK一般ガス用二段式減圧弁SUS316
AK一般ガス用エアオペレート式減圧弁SUS316
BP高純度用背圧弁SUS316
BP一般ガス用背圧弁SUS316

常時閉型高真空電磁弁 XSA

製品特長
    ・最低使用圧力：1×10-6Pa(abs)
    ・リーク量：内部1.3×10-9Pa・m3/s、外部1.3×10-11Pa・m3/s
    ・2種の継手、めねじを用意
    ・消費電力：最大25％削減
    ・質量：最大18％削減　0.5kg→0.41kg
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 常時閉型高真空電磁弁 XSA
    取扱説明書
    シリーズ 検索結果を表示
    XSA検索結果を表示
    XSA検索結果を表示
  • 常時閉型高真空電磁弁 XSA
    自己宣言書
    シリーズ 検索結果を表示
    XSA検索結果を表示
    XSA検索結果を表示
安全上のご注意　システム構成図/各ライン・機器の役割　シリーズバリエーション　用語解説　特定開発品情報　グリーン対応（RoHS）
シリーズ弁形式使用流体配管接続方式配管サイズ
XSA常時閉空気
不活性ガス		フェースシール継手
コンプレッション継手		1/4, 3/8
XSA常時閉空気
不活性ガス		Rc, NPTめねじ1/8, 1/4, 3/8
