産業用通信機器　CC-Link 対応機器


A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

シリアル伝送システム EX260

製品特長
    出力対応
    ※シリーズにより適用プロトコルは異なります。
    　詳細は各シリーズのカタログをご参照ください。

    ・IP67
    ・RJ45通信コネクタに対応（X205）

    　▶関連製品
    　▶IO-Linkマスタ
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • シリアル伝送システム EX260
    取扱説明書
    シリーズ 検索結果を表示
    EX260検索結果を表示
  • シリアル伝送システム EX260
    自己宣言書
    シリーズ 検索結果を表示
    EX260検索結果を表示
安全上のご注意　3・4・5ポート電磁弁 共通注意事項　フィールドバスシステム 共通注意事項　産業IoTセキュリティ対策　フィールドバス用語集　フィールドバスシステム特長　タイプ別対応製品/適用バルブシリーズ　PROFlsafeによる安全通信特定開発品情報　グリーン対応（RoHS）　IO-Linkマスタ
シリーズ保護構造通信プロトコル※適用バルブ
EX260IP67DeviceNet™
PROFIBUS DP
CC-Link
EtherCAT®
PROFINET
EtherNet/IP™
Ethernet POWERLINK
IO-Link（SY，JSY，VQCのみ対応）
PROFIsafe（SY，JSY，VQCのみ対応）		SY3000，5000，7000（プラグイン）
JSY1000，3000，5000
VQC1000，2000，4000，5000
SV1000，2000，3000
S0700（IP40）

シリアル伝送システム EX120/121/122/124/126/140/180

    出力対応
    ※シリーズにより適用プロトコルは異なります。
    　詳細は各シリーズのカタログをご参照ください。
安全上のご注意　3・4・5ポート電磁弁 共通注意事項　フィールドバスシステム 共通注意事項　産業IoTセキュリティ対策　フィールドバス用語集　フィールドバスシステム特長　タイプ別対応製品/適用バルブシリーズ　特定開発品情報　グリーン対応（RoHS）
シリーズ保護構造通信プロトコル※適用バルブ
EX120IP20DeviceNet™
CC-Link
CompoNet™		SY3000，5000，7000（プラグイン）
VQ1000，2000
SV1000，2000，3000，4000
EX121IP20DeviceNet™
CC-Link
CompoNet™		SY3000，5000
EX122IP20DeviceNet™
CC-Link
CompoNet™		SY3000，5000
EX124IP65CC-Link
DeviceNet™		VQ2000，4000，5000
EX126IP67CC-LinkSY3000，5000，7000（プラグイン）
SV1000，2000，3000
VQC1000，2000，4000，5000
EX140IP20DeviceNet™
CC-Link		SZ3000
SQ1000，2000
EX180IP20DeviceNet™
CC-Link
AnyWireASLINK（オーダーメイド）		SY3000，5000，7000
SJ2000，3000
S0700

シリアル伝送システム EX600

製品特長
    入力・出力対応

    ※シリーズにより適用プロトコルは異なります。
    　 詳細は各シリーズのカタログをご参照ください。

    　▶IO-Linkデバイス機器

    ※EX600-SPN1/SPN2は2023年10月に生産終了します。
    　EX600-SPN3/SPN4ご選定願います。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • シリアル伝送システム EX600
    取扱説明書
    シリーズ 検索結果を表示
    EX600検索結果を表示
  • シリアル伝送システム EX600
    自己宣言書
    シリーズ 検索結果を表示
    EX600検索結果を表示
安全上のご注意　3・4・5ポート電磁弁 共通注意事項　フィールドバスシステム 共通注意事項　産業IoTセキュリティ対策　フィールドバス用語集　フィールドバスシステム特長　タイプ別対応製品/適用バルブシリーズ　特定開発品情報　グリーン対応（RoHS）IO-Linkデバイス機器
シリーズ保護構造通信プロトコル※適用バルブ
EX600IP67PROFIBUS DP
DeviceNet™
CC-Link
EtherNet/IP™
EtherCAT
PROFINET
Ethernet POWERLINK（オーダーメイド）
Modbus TCP（オーダーメイド）
CC-Link IE Field（オーダーメイド）		SY3000，5000，7000（プラグイン）
JSY1000，3000，5000
SV1000，2000，3000
VQC1000，2000，4000，5000
S0700（IP40）

シリアル伝送システム EX510

    入力・出力対応、ゲートウェイ方式

    ※シリーズにより適用プロトコルは異なります。
    　 詳細は各シリーズのカタログをご参照ください。

    ※EX510シリーズは、生産の中止を予定しています。
    　新規設備／装置の設計の際は、他のシリーズ（EX260/EX600）の
    　使用をご検討ください。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • シリアル伝送システム EX510
    取扱説明書
    シリーズ 検索結果を表示
    EX510検索結果を表示
  • シリアル伝送システム EX510
    自己宣言書
    シリーズ 検索結果を表示
    EX510検索結果を表示
安全上のご注意　3・4・5ポート電磁弁 共通注意事項　フィールドバスシステム 共通注意事項　産業IoTセキュリティ対策　フィールドバス用語集　フィールドバスシステム特長　タイプ別対応製品/適用バルブシリーズ　特定開発品情報　グリーン対応（RoHS）
シリーズ保護構造通信プロトコル※適用バルブ
EX510IP20CC-Link
DeviceNet™
PROFIBUS DP
EtherNet/IP™（オーダーメイド）
PROFINET（オーダーメイド）		SJ2000，3000
SY3000，5000，7000（プラグイン）
SY3000，5000，7000，9000
SYJ3000，5000，7000
SQ1000，2000
SZ3000
VQ1000，2000
VQZ1000，2000，3000
S0700

無線システム EXW1/EX600-W

製品特長
    ・耐ノイズ性
    　2.4GHz ISM周波数帯使用
    　2ms毎（最速） 周波数ホッピング採用
    ・通信ケーブル不要
    　配線工数・スペース・コスト削減
    　断線リスク低減
    ・FA環境における通信の安定性を実現
    ・小型・軽量（EXW1）
    　体積：約81％削減、質量：約79％削減
    ・モジュラ結合可能（EX600-W）

    　▶IO-Link対応機器
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 無線システム EXW1/EX600-W
    取扱説明書
    シリーズ 検索結果を表示
    EXW1検索結果を表示
    EX600-W検索結果を表示
  • 無線システム EXW1/EX600-W
    自己宣言書
    シリーズ 検索結果を表示
    EXW1検索結果を表示
    EX600-W検索結果を表示
安全上のご注意　3・4・5ポート電磁弁 共通注意事項　フィールドバスシステム 共通注意事項　産業IoTセキュリティ対策　リモートI/Oの無線化　フィールドバス用語集　特定開発品情報　グリーン対応（RoHS）
シリーズ保護構造通信プロトコル適用バルブ
EXW1IP20/IP67DeviceNet®
CC-Link
EtherNet/IP™
EtherCAT®
PROFINET
OPC UA		JSY1000，3000，5000
EX600-WIP67相当EtherNet/IP™
PROFINET		SY3000，5000，7000（プラグイン）
SV1000，2000，3000
S0700（IP40）
VQC1000，2000，4000，5000

ステップモータコントローラ JXCE□/9□/P□/D1/L□/M1

製品特長
    ・EtherCAT、EtherNet/IP™、PROFINET対応、DeviceNet®、IO-Link、CC-Link
    ・2種類の動作指示方法に対応。
    　ステップNo.指示運転、数値指示運転
    ・通信ケーブルの渡り配線が可能。
    ・数値モニタ対応。
    ・IO-Link通信が可能。
    ・安全規格対応品/JXC□F
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • ステップモータコントローラ JXCE□/9□/P□/D1/L□/M1
    取扱説明書
    シリーズ 検索結果を表示
    JXCE1（標準仕様）
    JXCEF（安全規格対応）    		検索結果を表示
    JXC91（標準仕様）
    JXC9F（安全規格対応）    		検索結果を表示
    JXCP1（標準仕様）
    JXCPF（安全規格対応）    		検索結果を表示
    JXCD1（標準仕様）検索結果を表示
    JXCL1（標準仕様）
    JXCLF（安全規格対応）    		検索結果を表示
    JXCM1（標準仕様）検索結果を表示
  • ステップモータコントローラ JXCE□/9□/P□/D1/L□/M1
    自己宣言書
    シリーズ 検索結果を表示
    JXCE1（標準仕様）
    JXCEF（安全規格対応）    		検索結果を表示
    JXC91（標準仕様）
    JXC9F（安全規格対応）    		検索結果を表示
    JXCP1（標準仕様）
    JXCPF（安全規格対応）    		検索結果を表示
    JXCD1（標準仕様）検索結果を表示
    JXCL1（標準仕様）
    JXCLF（安全規格対応）    		検索結果を表示
    JXCM1（標準仕様）検索結果を表示
安全上のご注意　電動アクチュエータ/共通注意事項　特長　バリエーション　簡易選定フロー　特定開発品情報　グリーン対応（RoHS）
CE,UKCA/UL対応表
シリーズ対応モータ電源電圧フィールドバス
JXCE1（標準仕様）
JXCEF（安全規格対応）		ステップモータ
（サーボ DC24V）		DC24V
±10%		EtherCAT™
JXC91（標準仕様）
JXC9F（安全規格対応）		ステップモータ
（サーボ DC24V）		DC24V
±10%		EtherNet/IP™
JXCP1（標準仕様）
JXCPF（安全規格対応）		ステップモータ
（サーボ DC24V）		DC24V
±10%		PROFINET
JXCD1（標準仕様）ステップモータ
（サーボ DC24V）		DC24V
±10%		DeviceNet™
JXCL1（標準仕様）
JXCLF（安全規格対応）		ステップモータ
（サーボ DC24V）		DC24V
±10%		IO-Link
JXCM1（標準仕様）ステップモータ
（サーボ DC24V）		DC24V
±10%		CC-Link

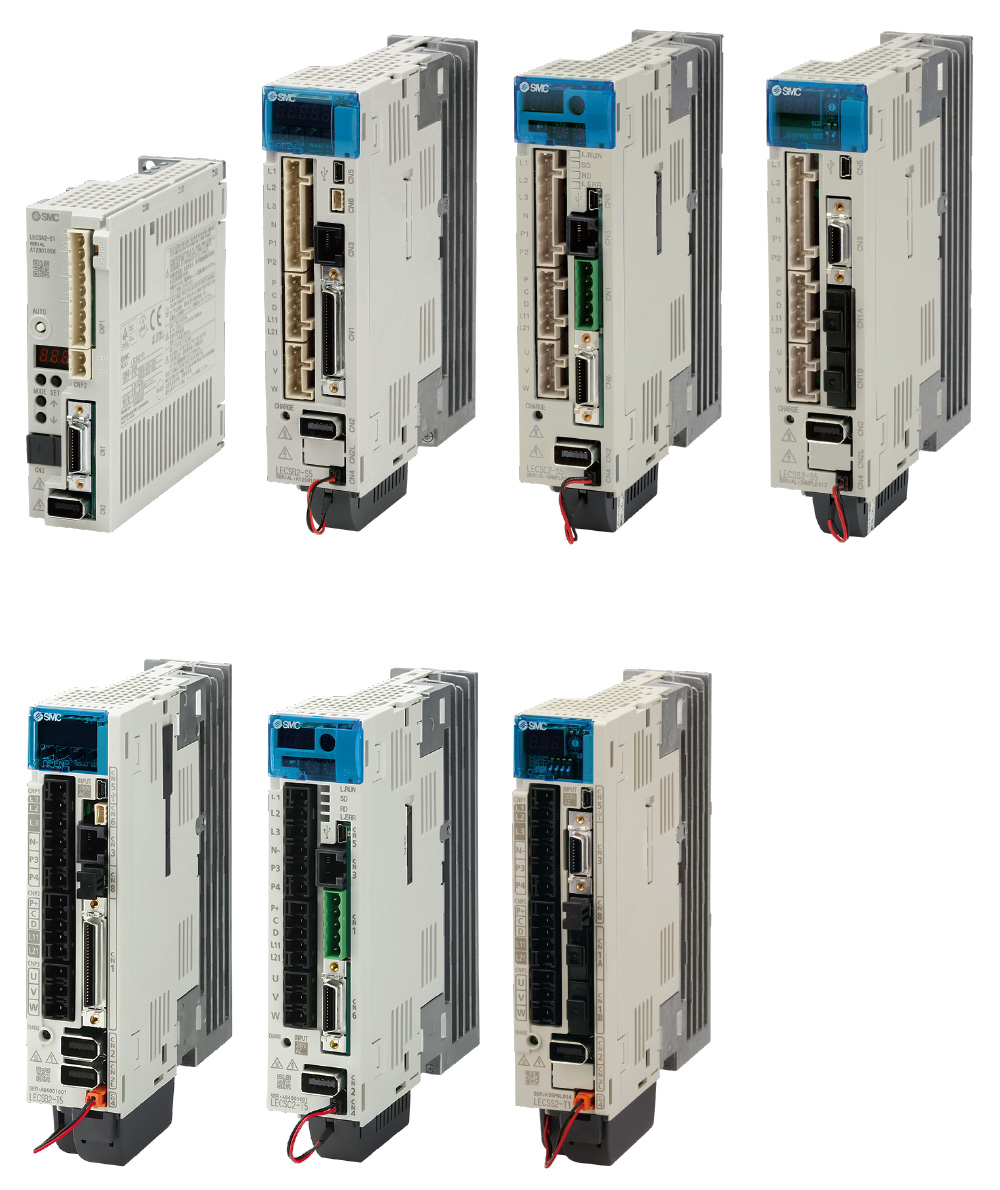

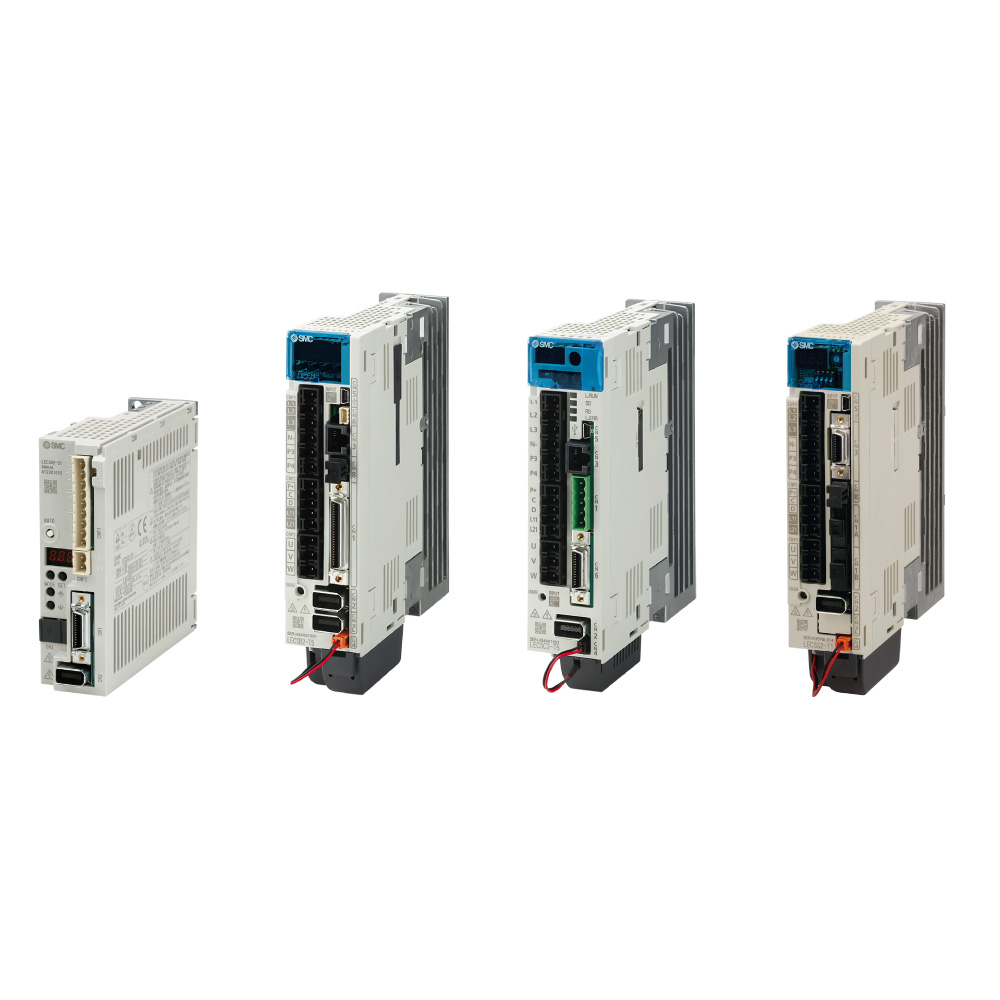

ACサーボモータドライバ LECS

    ・パルス入力タイプのモータドライバ
    ・対応モータ容量：100W、200W、400W、750W
    　(750WはLECSB-T、LECSC-T、LECSS-T、LECSN-Tのみ)
    ・対応エンコーダ：
    　インクリメンタルタイプ
    　アブソリュートタイプ
    ・オートゲインチューニングによるサーボ調整
    ・表示設定機能付
    ・最大255のポイントテーブルによる位置決めが可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • ACサーボモータドライバ LECS
    取扱説明書
    タイプ シリーズ 検索結果を表示
    パルス入力タイプ
    （インクリメンタルエンコーダ用）    		LECSA検索結果を表示
    パルス入力タイプ
    （アブソリュートエンコーダ用）    		LECSB検索結果を表示
    CC-Link直接入力タイプ
    （アブソリュートエンコーダ用）    		LECSC検索結果を表示
    SSCNETⅢタイプ
    （アブソリュートエンコーダ用）    		LECSS検索結果を表示
    パルス入力タイプ/ポジショニングタイプ
    （アブソリュートエンコーダ用）    		LECSB-T検索結果を表示
    CC-Link直接入力タイプ
    （アブソリュートエンコーダ用）    		LECSC-T検索結果を表示
    SSCNETⅢ/Hタイプ
    （アブソリュートエンコーダ用）    		LECSS-T検索結果を表示
    ネットワークカードタイプ
    （アブソリュートエンコーダ用）    		LECSN2-T検索結果を表示
  • ACサーボモータドライバ LECS
    自己宣言書
    タイプ シリーズ 検索結果を表示
    パルス入力タイプ
    （インクリメンタルエンコーダ用）    		LECSA検索結果を表示
    パルス入力タイプ
    （アブソリュートエンコーダ用）    		LECSB検索結果を表示
    CC-Link直接入力タイプ
    （アブソリュートエンコーダ用）    		LECSC検索結果を表示
    SSCNETⅢタイプ
    （アブソリュートエンコーダ用）    		LECSS検索結果を表示
    パルス入力タイプ/ポジショニングタイプ
    （アブソリュートエンコーダ用）    		LECSB-T検索結果を表示
    CC-Link直接入力タイプ
    （アブソリュートエンコーダ用）    		LECSC-T検索結果を表示
    SSCNETⅢ/Hタイプ
    （アブソリュートエンコーダ用）    		LECSS-T検索結果を表示
    ネットワークカードタイプ
    （アブソリュートエンコーダ用）    		LECSN2-T検索結果を表示
安全上のご注意　電動アクチュエータ/共通注意事項　特長　バリエーション　簡易選定フロー　配線方法　特定開発品情報　グリーン対応（RoHS）　CE,UKCA/UL対応表
タイプシリーズ対応モータ電源電圧パラレル
入出力
入力点数		パラレル
入出力
出力点数
パルス入力タイプ
（インクリメンタルエンコーダ用）		LECSAACサーボモータ
（100W/200W/400W）		AC100～120V
（50/60Hz）
AC200～230V
（50/60Hz）		6点4点
パルス入力タイプ
（アブソリュートエンコーダ用）		LECSBACサーボモータ
（100W/200W/400W）		AC100～120V
（50/60Hz）
AC200～230V
（50/60Hz）		10点6点
CC-Link直接入力タイプ
（アブソリュートエンコーダ用）		LECSCACサーボモータ
（100W/200W/400W）		AC100～120V
（50/60Hz）
AC200～230V
（50/60Hz）		――
SSCNETⅢタイプ
（アブソリュートエンコーダ用）		LECSSACサーボモータ
（100W/200W/400W）		AC100～120V
（50/60Hz）
AC200～230V
（50/60Hz）		――
パルス入力タイプ/ポジショニングタイプ
（アブソリュートエンコーダ用）		LECSB-TACサーボモータ
（100W/200W/400W/750W）		AC200～240V
（50/60Hz）		10点6点
CC-Link直接入力タイプ
（アブソリュートエンコーダ用）		LECSC-TACサーボモータ
（100W/200W/400W/750W）		AC200～230V
（50/60Hz）		――
SSCNETⅢ/Hタイプ
（アブソリュートエンコーダ用）		LECSS-TACサーボモータ
（100W/200W/400W/750W）		AC200～240V
（50/60Hz）		――
ネットワークカードタイプ
（アブソリュートエンコーダ用）		LECSN2-TACサーボモータ
（100W/200W/400W/750W）		AC200～240V
（50/60Hz）		――

フィールドバス対応ゲートウェイ（GW）ユニット LEC-G

    ・電動アクチュエータ／LE□においてフィールドバスの対応が可能。
    ・フィールドバスネットワークとLECシリアル通信の変換ユニット。
    ・2種類の動作方法に対応。
    　ステップデータ入力、数値入力。
    ・位置や速度などの数値をPLCにて確認可能。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • フィールドバス対応ゲートウェイ（GW）ユニット LEC-G
    取扱説明書
    シリーズ 検索結果を表示
    LEC-G検索結果を表示
  • フィールドバス対応ゲートウェイ（GW）ユニット LEC-G
    自己宣言書
    シリーズ 検索結果を表示
    LEC-G検索結果を表示
安全上のご注意　電動アクチュエータ/共通注意事項　特長　バリエーション　簡易選定フロー　配線方法　特定開発品情報　グリーン対応（RoHS）　CE,UKCA/UL対応表
シリーズ適合フィールドバス電源電圧適合コントローラ
LEC-GCC-Link
DeviceNet™
PROFIBUS DP
EtherNet/IP™		DC24±10%LECP6シリーズ
LECA6シリーズ

電空レギュレータ ITV

製品特長
    ・電気信号に比例して空気圧力を無段階に制御。
    ・感度：0.2kPa（100kPa仕様）
    ・リニアリティ：±1％以内（F.S.）
    ・ヒステリシス：0.5％以内（F.S.）
    ・通信：CC-Link, DeviceNet™, PROFIBUS DP, RS-232C, IO-Link

    　▶IO-Linkマスタ
安全上のご注意　F.R.L/共通注意事項　圧力制御機器/バリエーション　特定開発品情報　グリーン対応（RoHS）　IO-Linkマスタ　電空レギュレータ　アプリケーション例
シリーズ管接続口径設定圧力（MPa）
ITV0000ワンタッチ管継手内蔵
φ4，φ5/32		0.001～0.1
0.001～0.5
0.001～0.9
ITV10001/8，1/40.005～0.1
0.005～0.5
0.005～0.9
ITV20001/4，3/80.005～0.1
0.005～0.5
0.005～0.9
ITV30001/4，3/8，1/20.005～0.1
0.005～0.5
0.005～0.9

電子式真空レギュレータ ITV

製品特長
    ・電気信号に比例して真空圧力を無段階に制御。
    ・通信：CC-Link, DeviceNet™, PROFIBUS DP, RS-232C
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 電子式真空レギュレータ ITV
    自己宣言書
    シリーズ 検索結果を表示
    ITV009□検索結果を表示
    ITV209□検索結果を表示
安全上のご注意　F.R.L/共通注意事項　圧力制御機器/バリエーション
特定開発品情報　グリーン対応（RoHS）　電空レギュレータ　アプリケーション例
シリーズ管接続口径設定圧力（kPa）
ITV009□ワンタッチ管継手内蔵
φ4，φ5/32		－1～－100
ITV209□1/4－1.3～－80
