圧縮空気清浄化フィルタシリーズ
メインラインフィルタ 10-AFF
![](https://www.smcworld.com/upfiles/etc/series/ja-jp/img1-F-2-10-AFF.jpg)
シリーズ | ろ過度 (μm) | 定格流量 L/min (ANR) | 管接続口径 |
---|---|---|---|
10-AFF | 3(捕集効率99%) | 300〜12000 | 1/8〜2 |
ミストセパレータ 10-AM
![](https://www.smcworld.com/upfiles/etc/series/ja-jp/img1-F-3-10-AM.jpg)
シリーズ | ろ過度 (μm) | 定格流量 L/min (ANR) | 管接続口径 |
---|---|---|---|
10-AM | 0.3(捕集効率99.9%) | 300~12000 | 1/8〜2 |
マイクロミストセパレータ 10-AMD
![](https://www.smcworld.com/upfiles/etc/series/ja-jp/img1-F-4-10-AMD.jpg)
シリーズ | ろ過度(μm) | 定格流量L/min(ANR) | 管接続口径 |
---|---|---|---|
10-AMD | 0.01(捕集効率99.9%) | 200〜12000 | 1/8〜2 |
プリフィルタ付マイクロミストセパレータ 10-AMH
![](https://www.smcworld.com/upfiles/etc/series/ja-jp/img1-F-5-10-AMH.jpg)
シリーズ | ろ過度(μm) | 定格流量L/min(ANR) | 管接続口径 |
---|---|---|---|
10-AMH | 0.01(捕集効率99.9%) | 200〜12000 | 1/8〜2 |
スーパーミストセパレータ 10-AME
![](https://www.smcworld.com/upfiles/etc/series/ja-jp/img1-F-6-10-AME.jpg)
シリーズ | ろ過度(μm) | 定格流量L/min(ANR) | 管接続口径 |
---|---|---|---|
10-AME | 0.01(捕集効率99.9%) | 200〜12000 | 1/8〜2 |
オーダリムーバルフィルタ 10-AMF
![](https://www.smcworld.com/upfiles/etc/series/ja-jp/img1-F-7-10-AMF.jpg)
シリーズ | ろ過度(μm) | 定格流量L/min(ANR) | 管接続口径 |
---|---|---|---|
10-AMF | 0.01(捕集効率99.9%) | 200〜12000 | 1/8〜2 |

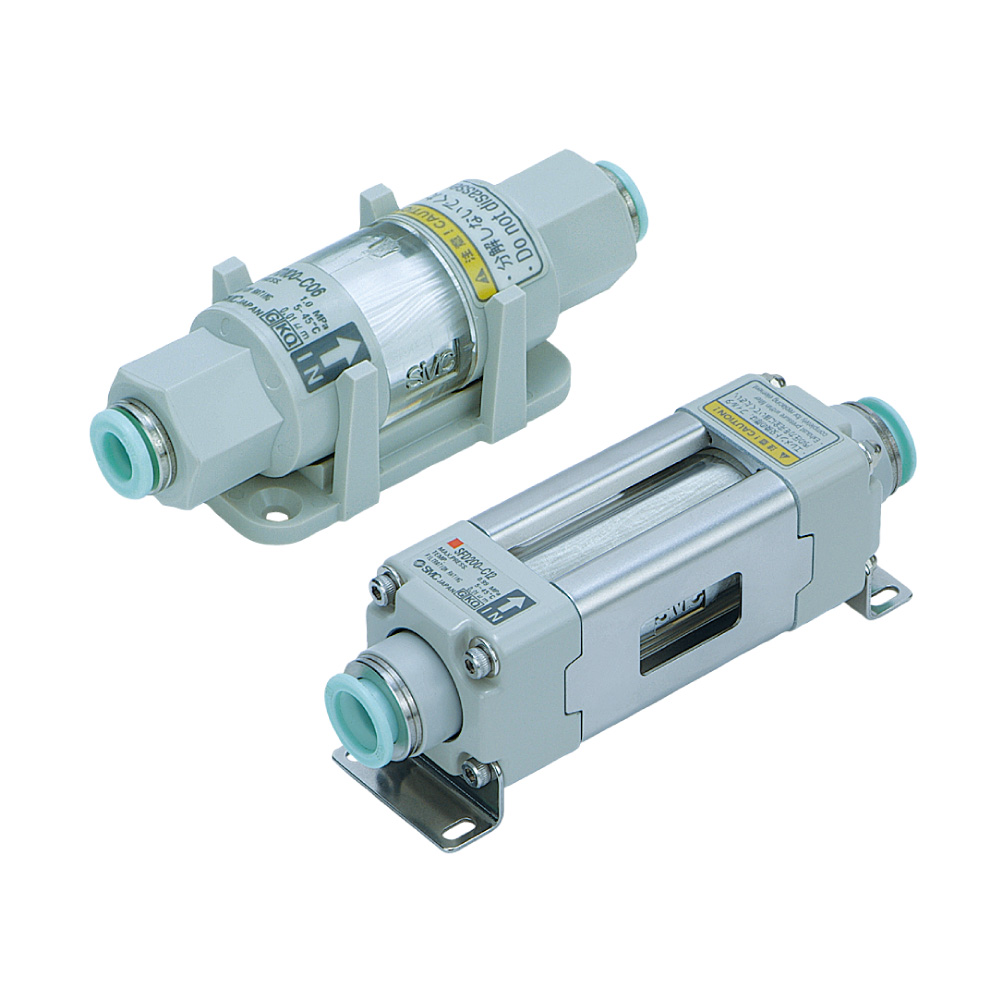

クリーンエアフィルタ 中空糸エレメント SFD
![](https://www.smcworld.com/upfiles/etc/series/ja-jp/025-SFD.jpg)
-
・中空糸エレメント内蔵。
・圧力降下:0.03MPa(1次圧0.7MPa、最大流量時)
・環境負荷化学物質削減RoHS対応。
・金属ケースタイプ(オーダーメイド)
ステンレスケース、アルミケース
シリーズ | 種類 | 処理流量(ANR) (一次圧0.7MPa時) | 使用圧力 | ろ過度 |
---|---|---|---|---|
SFD100 | ディスポーザブル (エレメント交換不可) | ~100L/min | MAX.1.0MPa | 0.01μm (捕集効率:99.99%) |
SFD110 | ディスポーザブル (エレメント交換不可) | ~120L/min | MAX.1.0MPa | 0.01μm (捕集効率:99.99%) |
SFD200 | カートリッジ型 (エレメント交換可) | ~500L/min | MAX.1.0MPa | 0.01μm (捕集効率:99.99%) |
クリーンエアモジュール LLB
-
・クリーン機器をモジュール化(配管工数削減/省スペース)。
手軽にクリーンエアが得られます。
・ろ過度:0.01μm(捕集効率99.99%)。
・流体接触部:ノングリース、シリコンフリー。
・クリーンルーム組付け2重梱包出荷。
・24種類の組合せが可能。
注)入口空気条件 ISO 8573-1 品質等級 1.4.1~1.6.1相当
シリーズ | 使用流体 | 設定圧力 | 流量範囲 L/min(ANR) |
---|---|---|---|
LLB4 | クリーンエア N2ガス 注) | 0.05~0.4MPa | 50~500 |
LLB3 | クリーンエア N2ガス 注) | 0.05~0.4MPa | 5~100 |
