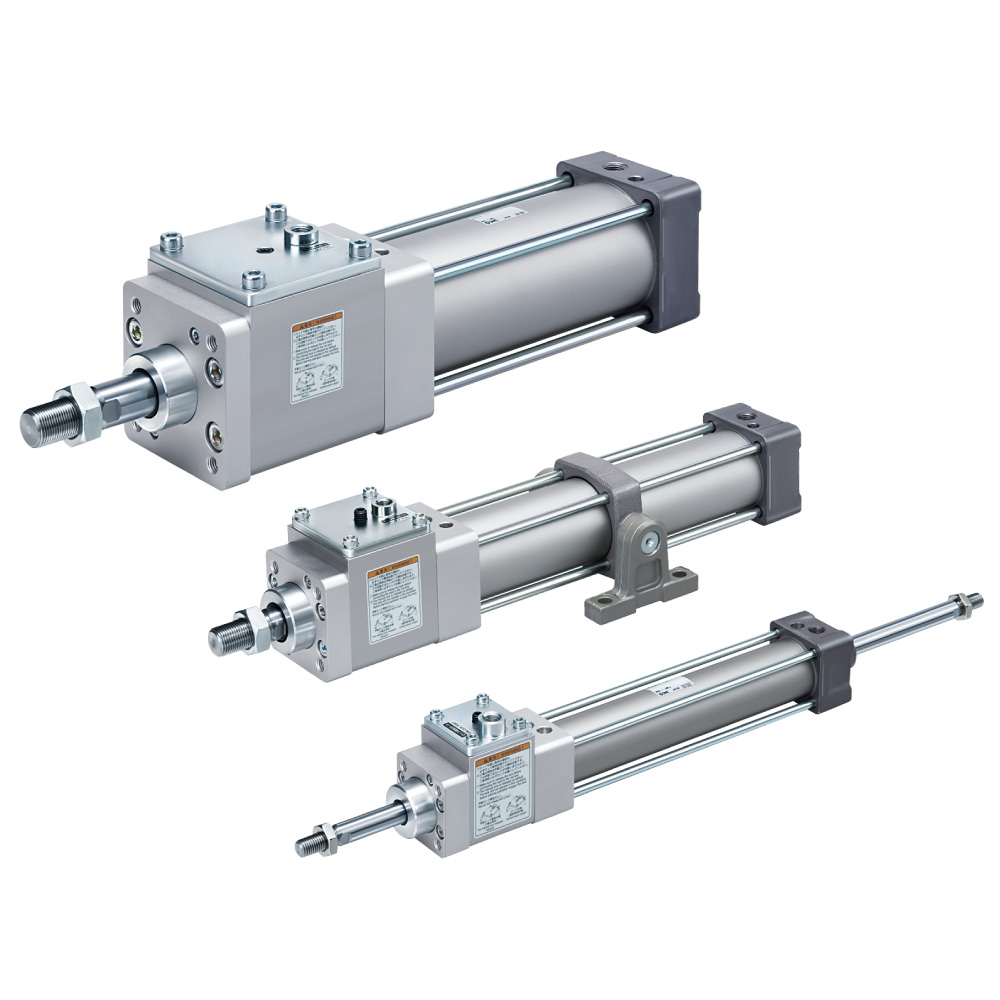

ロック付シリンダ MWB/MDWB

    ・六角レンチのみで手動ロック開放、保持が可能
    　装置への取付けが容易となります。
    ・分離構造によりメンテナンス性向上
    ・保持力 15% 向上
    ・高停止精度 ±1mm 以下
    ・全長最大 18mm 短縮
    ・ロック開放表示付（-X3030）
    ・ロックユニット単体をアクチュエータと組合せて安全機構の設計が可能
    ・ISO13849-1の 「安全部品」として機械の安全関連部に追加（-X3075)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • ロック付シリンダ MWB/MDWB
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形MWB複動片ロッド検索結果を表示
    標準形MWBW複動両ロッド検索結果を表示
    －MWB-UT－検索結果を表示
  • ロック付シリンダ MWB/MDWB
    ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
    簡易特注システムはこちら
    型 式 名 称 ダウンロード
    -XA0～XA30 簡易特注 ロッド先端形状変更 PDF
  • ロック付シリンダ MWB/MDWB

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XC35 オーダーメイド コイルスクレーパ付 PDF
安全上のご注意　アクチュエータ/共通注意事項
オートスイッチ/共通注意事項　機種選定・技術資料
オーダーメイド　特定開発品情報　グリーン対応（RoHS）
形式シリーズ作動方式チューブ内径（mm）ロック機構適応ロッド径(mm)ロック保持力
（最大静荷重）（N）
標準形MWB複動片ロッド32，40，50，63，80，100排気ロック－－
標準形MWBW複動両ロッド32，40，50，63，80，100排気ロック－－
－MWB-UT－－－12，16，20，25，30630～6080
