特殊吸盘

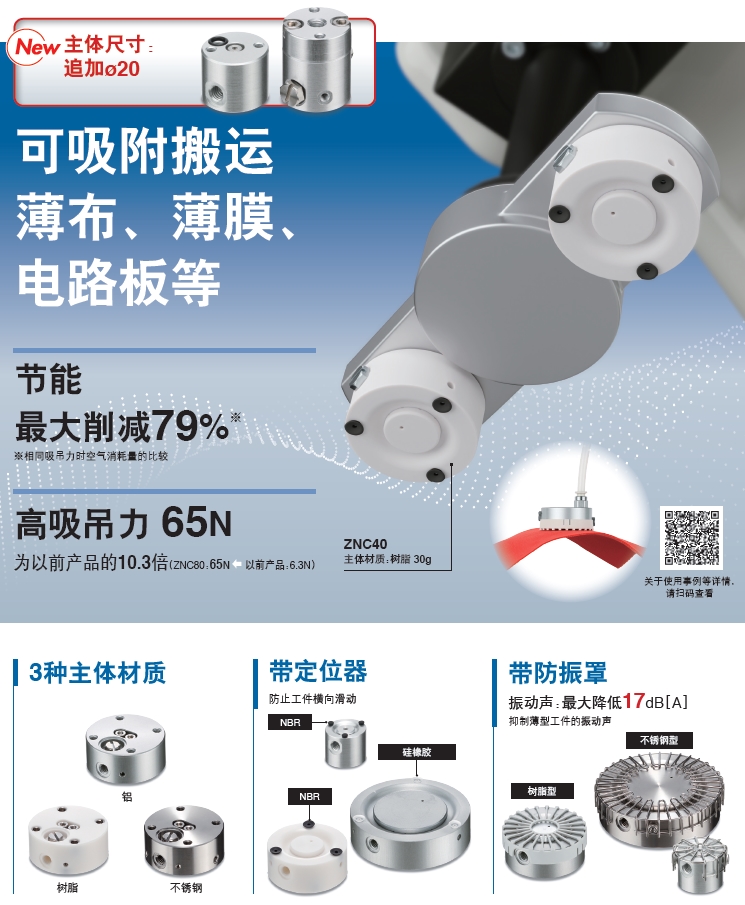

伯努利型吸盘 ZNC

    ・可吸附搬运薄布、薄膜、电路板等
    ・节能 最多削减79%(相同吸吊力时,空气消耗量的比较)
    ・高吸吊力:65N
     为以前的10.3倍(ZNC80 :65N←以前产品:6.3N)
    ・3种主体材质:铝、树脂、不锈钢
    ・附件
     带定位器:防止工件横向滑动
     带防振罩:抑制薄型工件的振动声

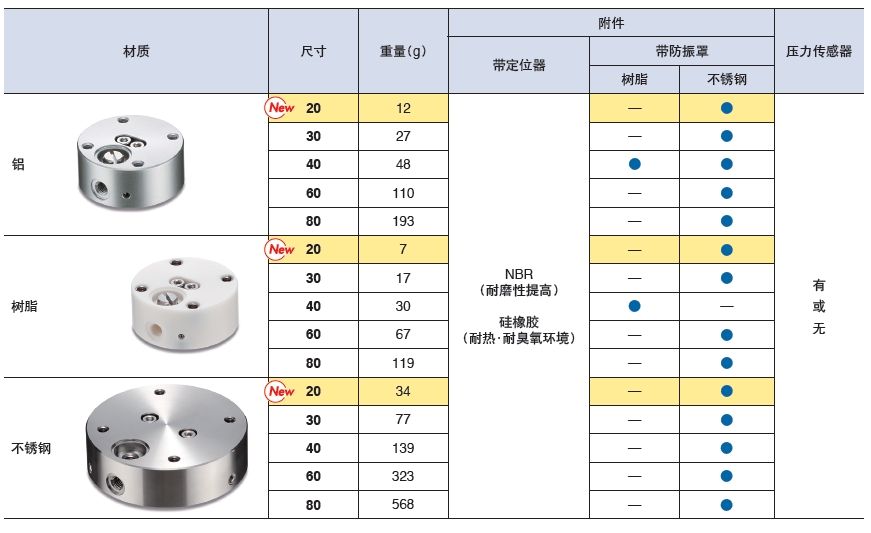

系列材质尺寸附件
ZNC
树脂
不锈钢
ø20、ø30、ø40、ø60、ø80带定位器
带防振罩

产品特点

可吸附搬运薄布、薄膜电路板等

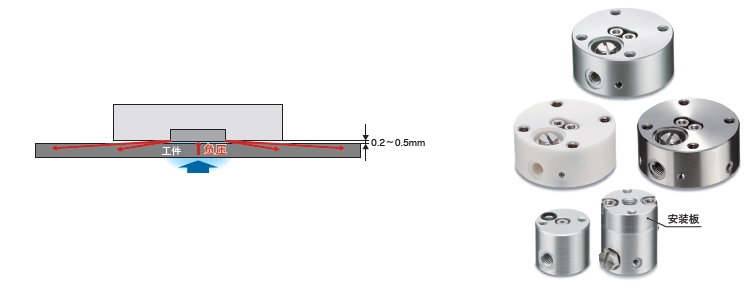

基本型(无防振罩·定位器)

吸附玻璃等平整坚硬的非通气性工件时,为非接触状态。

靠近工件时,吸盘和工件之间流动的空气流速变快,发生真空后将其吸附。
吸附玻璃等平整坚硬的非通气性工件时,为非接触状态,相距约0.2〜0.5mm达到平衡。

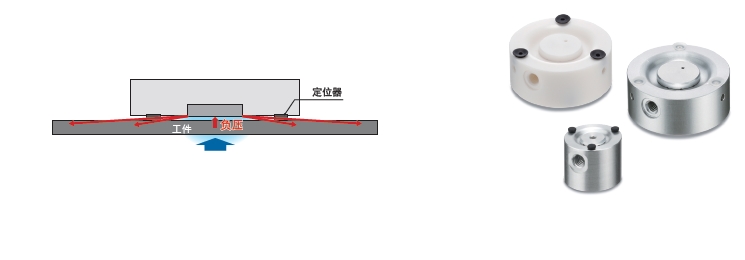

带定位器

通过橡胶定位器,防止工件横向滑动。

通过安装定位器,从非接触状态变为接触状态,从而吸住工件。吸附玻璃等平整坚硬的工件时, 推荐带定位器以防滑。吸附布或纸等软质工件时,可能会接触吸盘而产生振动噪声,此时推荐带 防振罩
※定位器仅橡胶可更换 ※附带定位器时,吸吊力会下降。

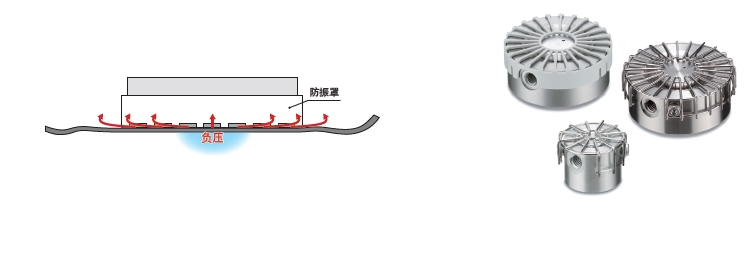

带防振罩

可以抑制吸附布或纸等软质工件时产生的振动声。

通过防振罩,可以抑制布或纸等软质工件接触吸盘时发出的振动声,降低噪音。
空气从防振罩和工件之间的缝隙高速流过,可实现稳定地吸附搬运。
※ 附带防振罩时,为接触状态。 ※附带防振罩时,吸吊力会下降。

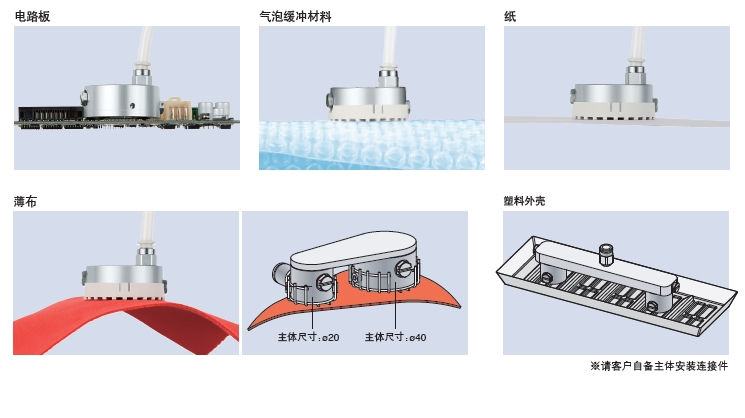

用途示例

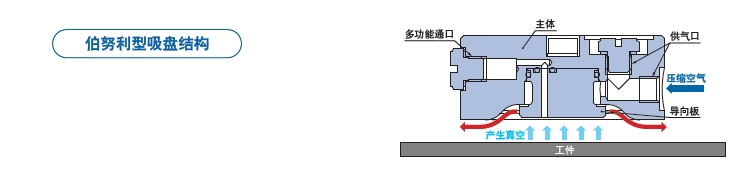

结构和动作原理

供给清洁空气,防止异物阻塞。

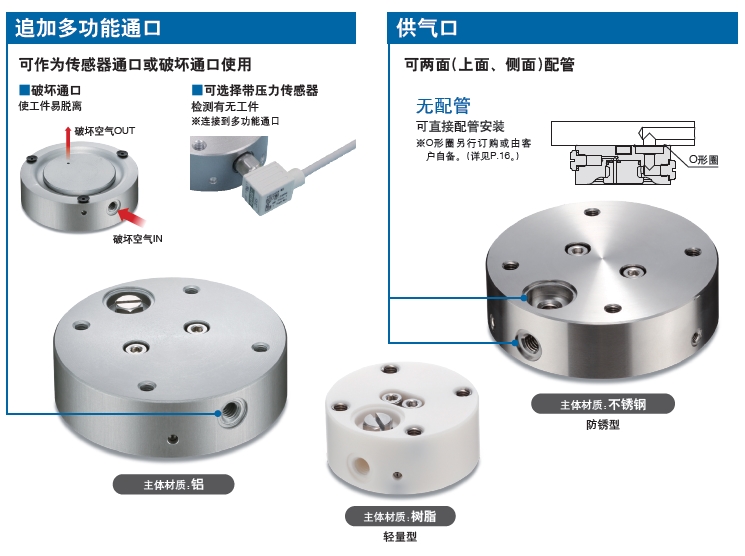

配管口

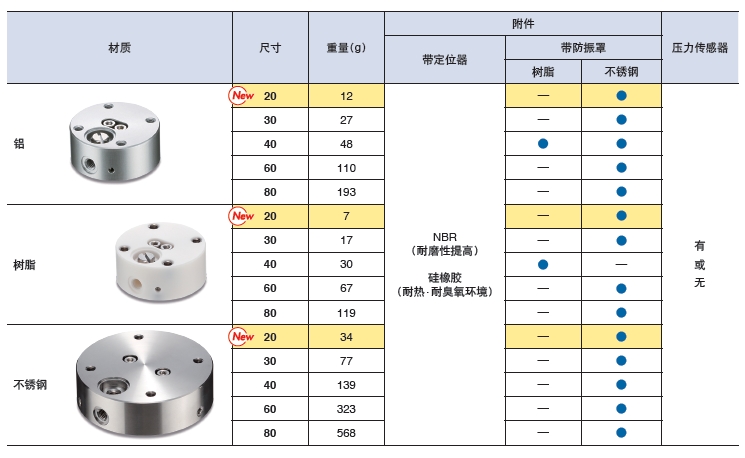

系列扩展品种
