标准型气缸(圆形)

气缸 JCM/JCDM

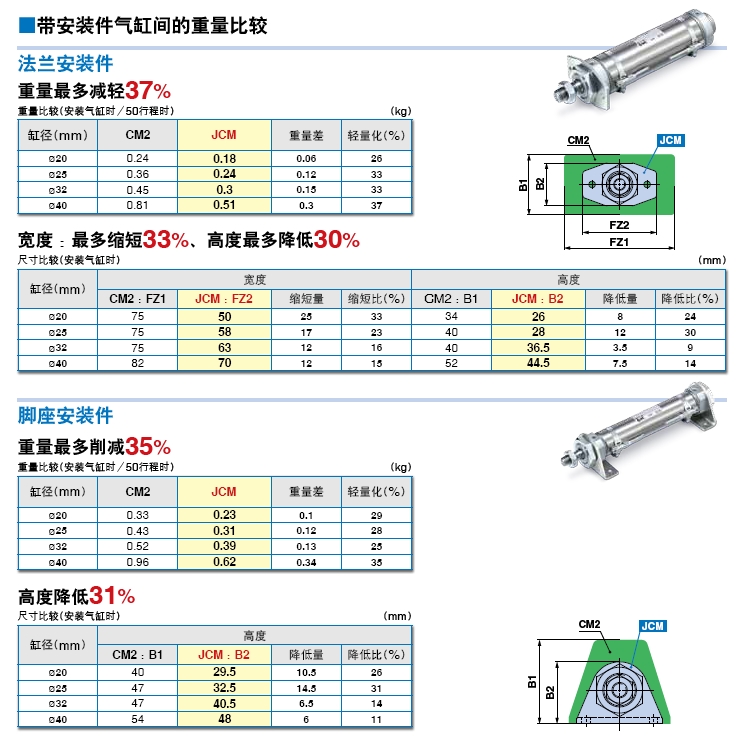

    ・追加脚座型、法兰型
    ・全长缩短 最多97mm
    ・质量最多减少54％(0.69kg→0.32kg)
    ・有多种缸盖形状可选。
    ・通口尺寸：可选择M5, Rc, NPT1/8
    ・杆前端安装形式可选
    ・带磁性开关(JCDM系列：JCDM)
安全注意事项　执行器/共通注意事项
磁性开关/共通注意事项　环保认证(RoHS)
型号系列动作方式缸筒内径（mm）
标准型JCM单杆双作用20，25，32，40

产品特点

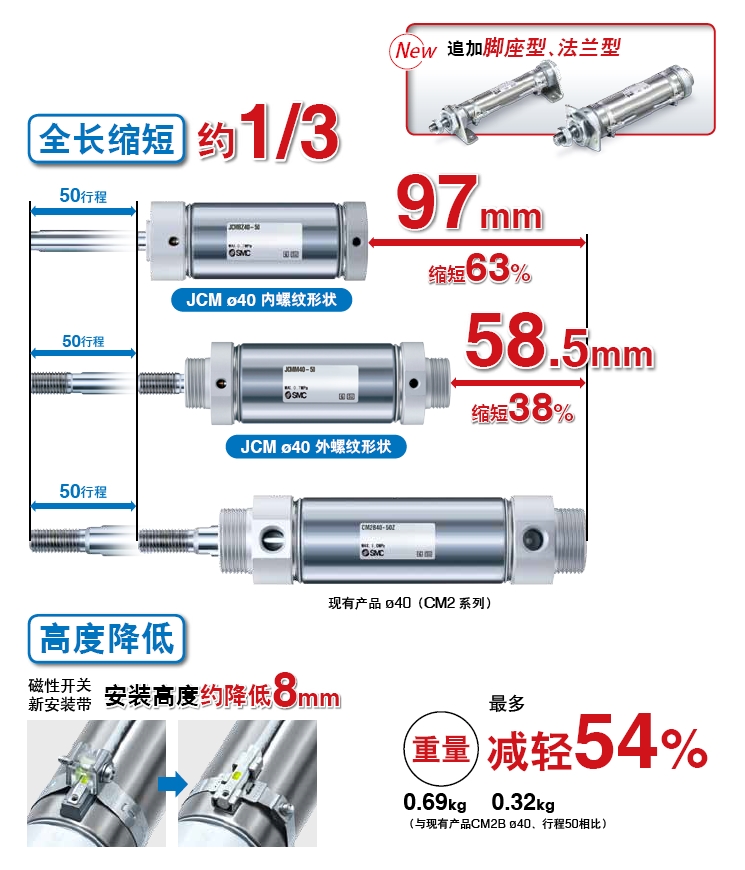

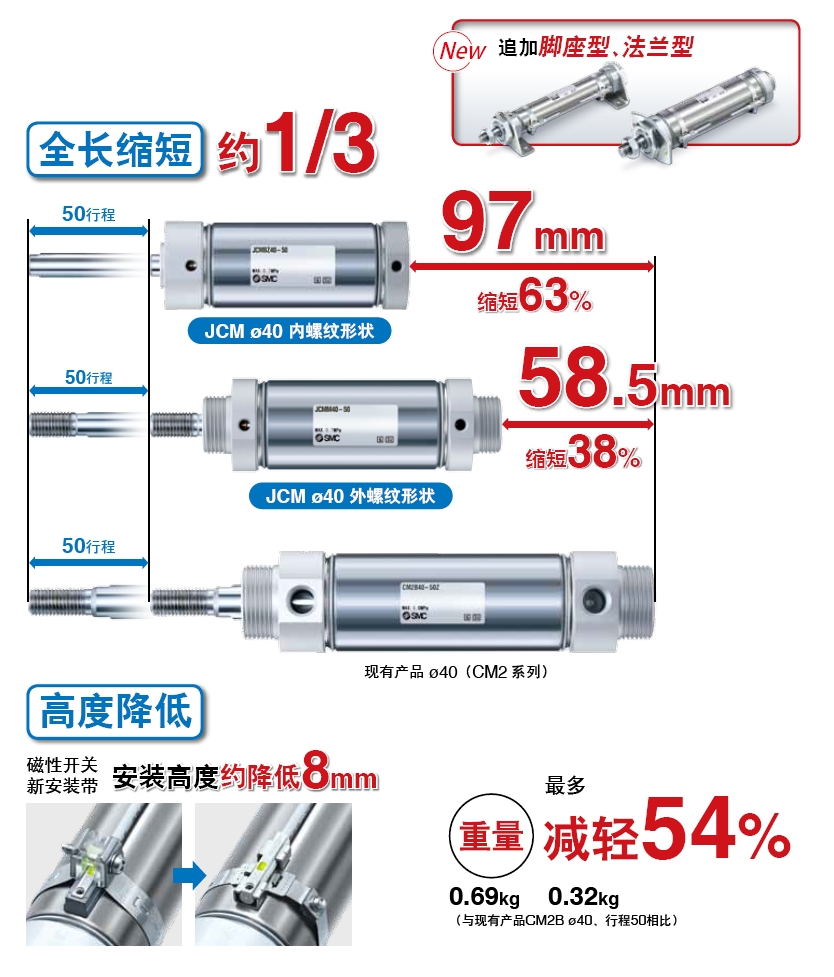

全长缩短、高度减小

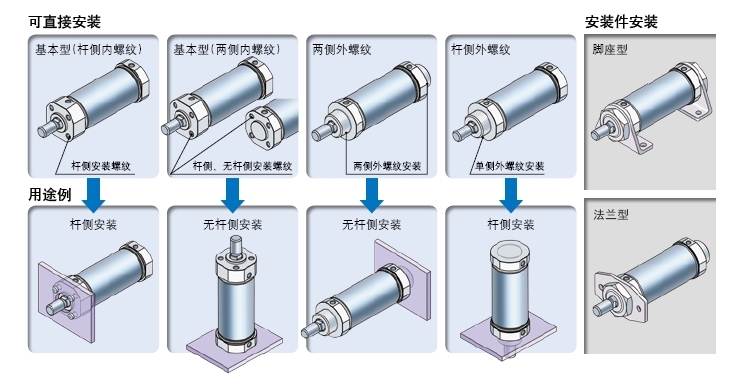

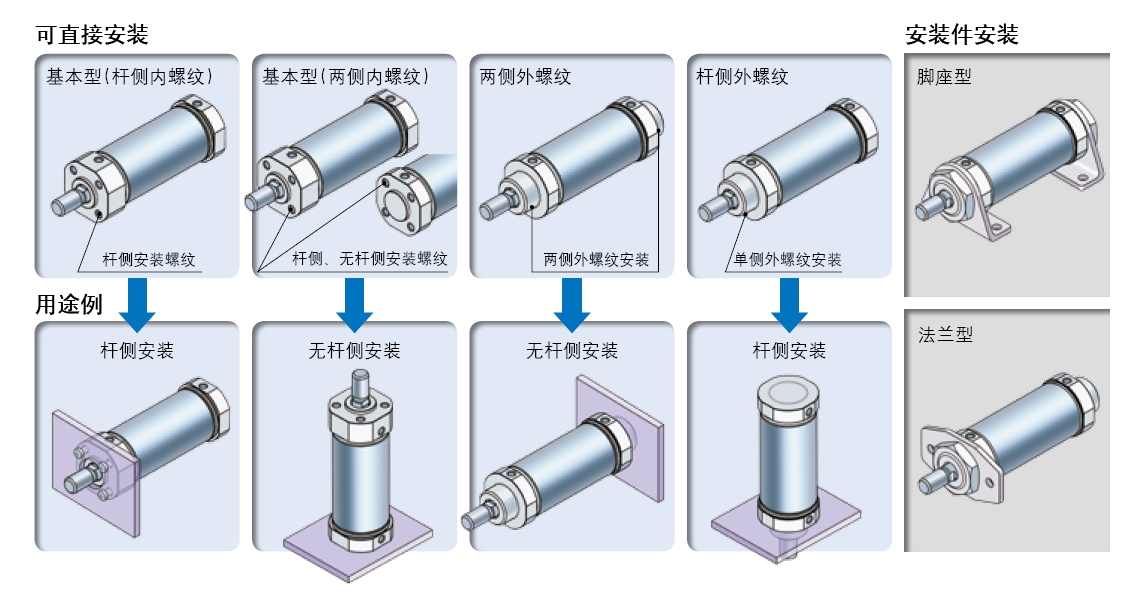

有多种缸盖形状可选

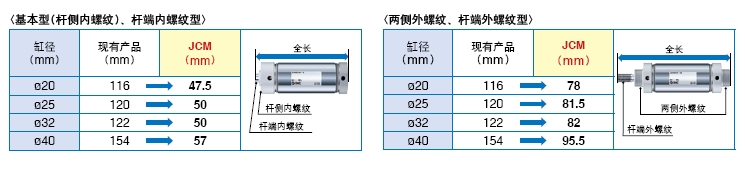

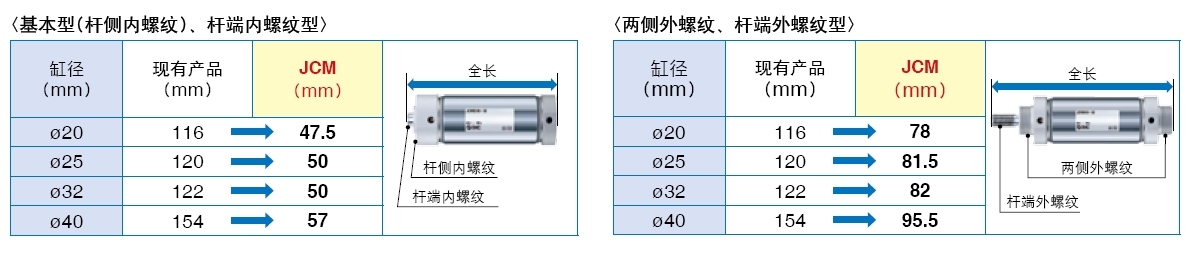

全长缩短

（与以前产品（CM2系列）相比）。

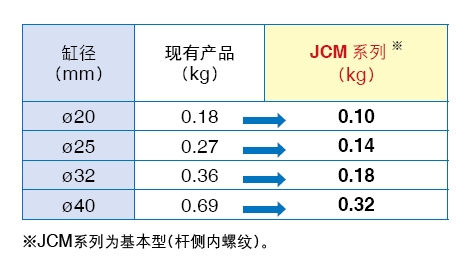

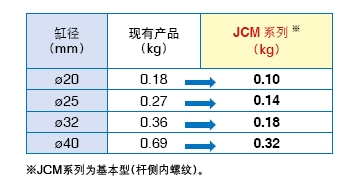

质量减小

与以前产品CM2系列50行程的（无磁石）相比）。

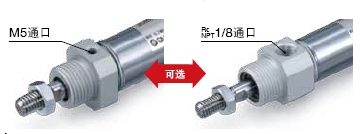

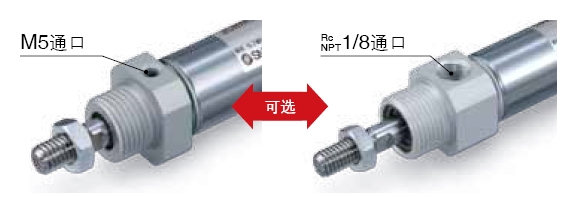

  • ■通口尺寸：可选择M5, Rc, NPT1/8

    选择M5通口的时，全长最多缩短13mm（ø20）。

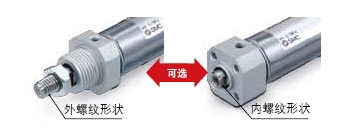

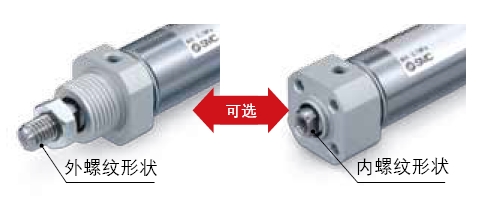

  • ■可选择杆端安装形状

    可选择内螺纹、外螺纹2种

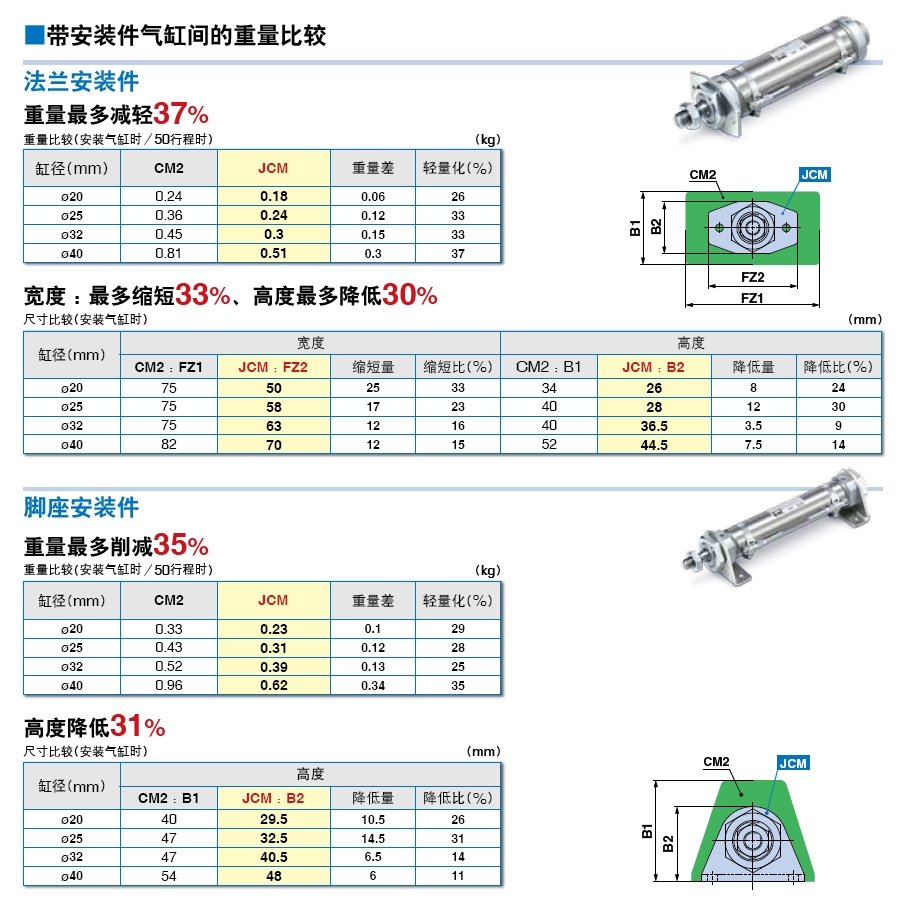

轻量·紧凑

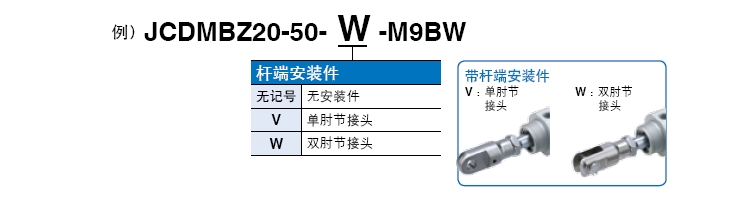

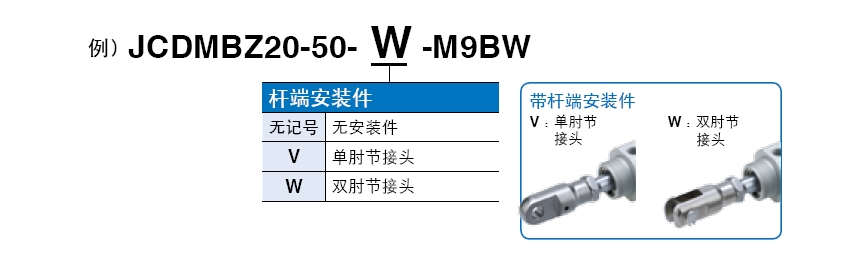

带杆端安装件型号的设定

气缸与安装件无需分别单独订购。
注）安装件同包出厂。

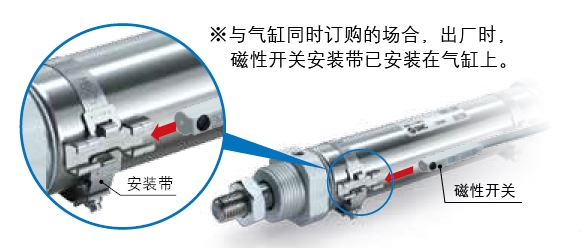

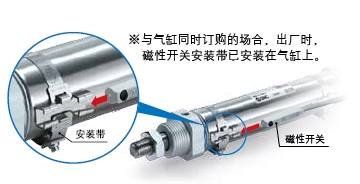

磁性开关新安装带

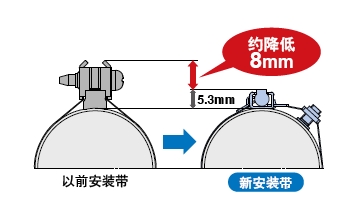

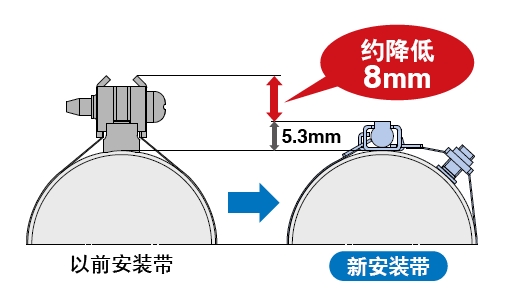

  • ■安装高度降低

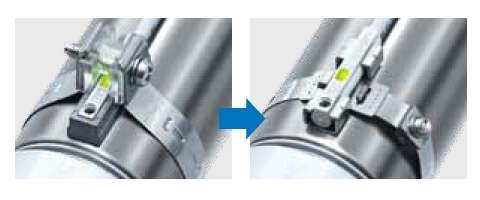

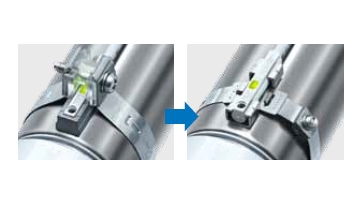

  • ■显示灯的目视性提高

    显示灯附近无零件目视性提高。

■安装操作性提高

要安装磁性开关，只需将其插入并正确定位。

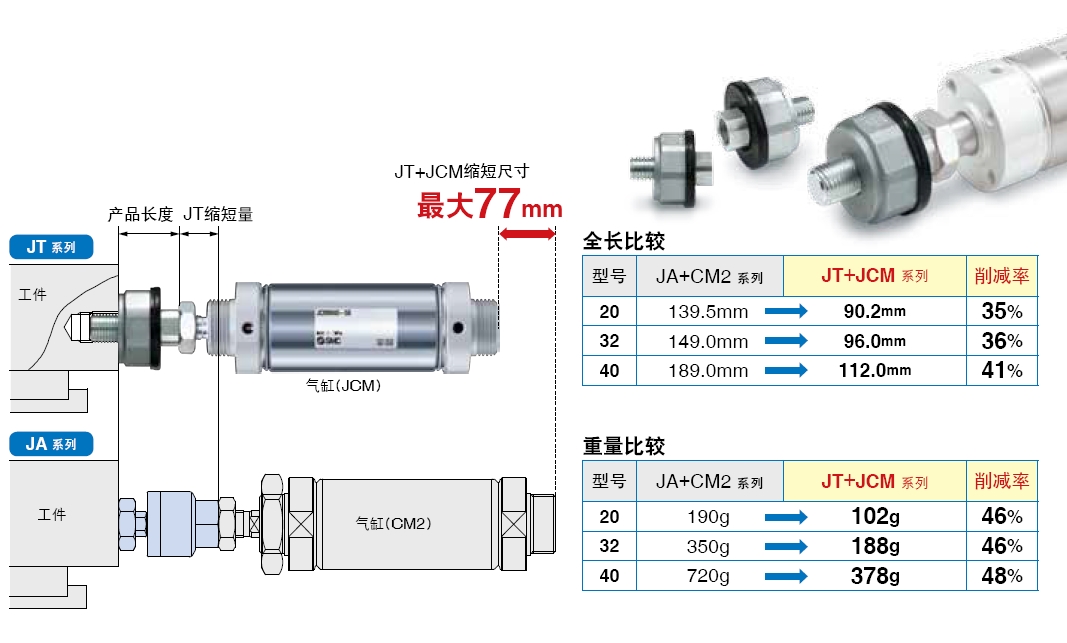

■相关零部件

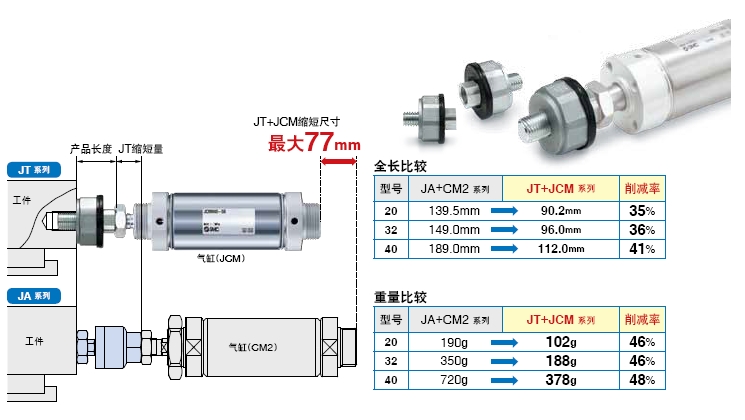

浮动接头 JT系列

与浮动接头 JT 系列相组合可以更紧凑、更轻量化。
