SI单元

串行传送系统 EX600

    对应输入、输出

    ※不同系列适用协议不同。
    　详情请参照各系列的样本。

    ※EX600-SPN1/SPN2已于2023年10月停产。
    　请选择EX600-SPN3/SPN4。
安全注意事项　3・4・5通电磁阀共通注意事项 现场总线系统共通注意事项
扩展品/适用阀的系列　特定开发品信息　现场总线系统特长 环保认证(RoHS)　对应IO-Link的元件
系列防护等级通信协议※适用的阀
EX600IP67PROFIBUS DP
DeviceNet™
CC-Link
EtherNet/IP™
EtherCAT
PROFINET
Ethernet POWERLINK（订制规格）
Modbus TCP（订制规格）
CC-Link IE Field（订制规格）		SY3000，5000，7000（插入式）
JSY1000，3000，5000
SV1000，2000，3000
VQC1000，2000，4000，5000
S0700（IP40）

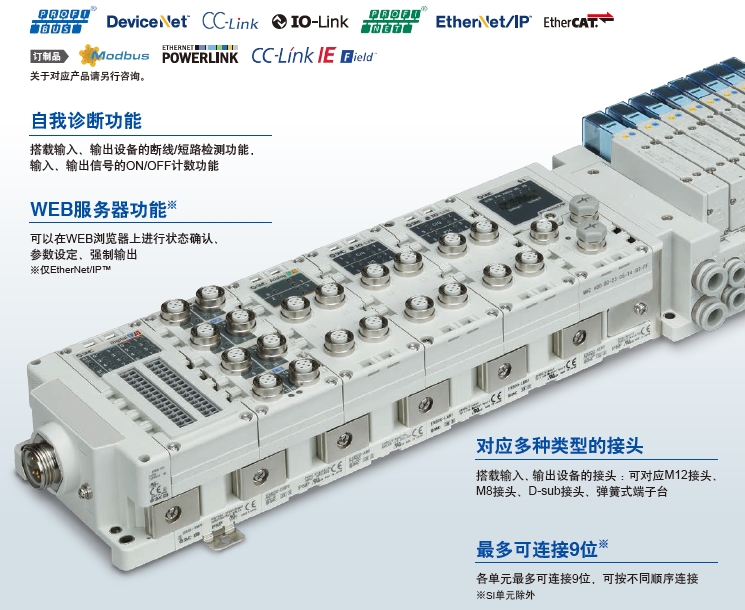

产品特点

对应数字输入输出、模拟输入输出、IO-Link主站

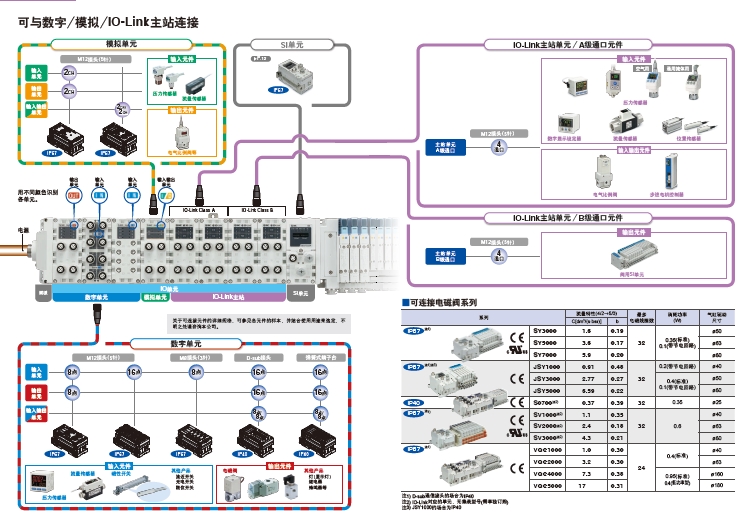

●对应通信协议

可与数字/模拟/IO-Link主站连接

IO-Link

IO-Link是国际标准规格IEC61131-9规定的传感器、执行器用通信技术。
将IO-Link主站与传感器1对1进行通信连接，不仅接收、发送ON/OFF信号、传感器测量值等控制数据，还接收、发送制造商名称、产品型号等设备信息、参数、诊断数据。
可实现传感器和设备的状态监视和异常检测，有助于减少启动工时，缩短恢复时间，为预防、预测性维护做出贡献。

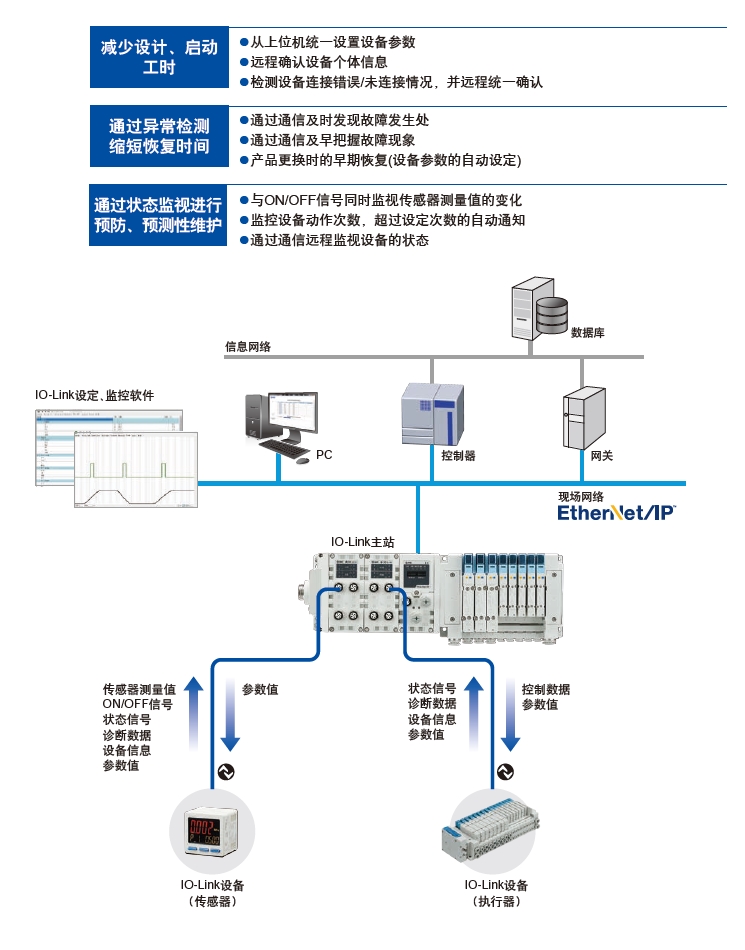

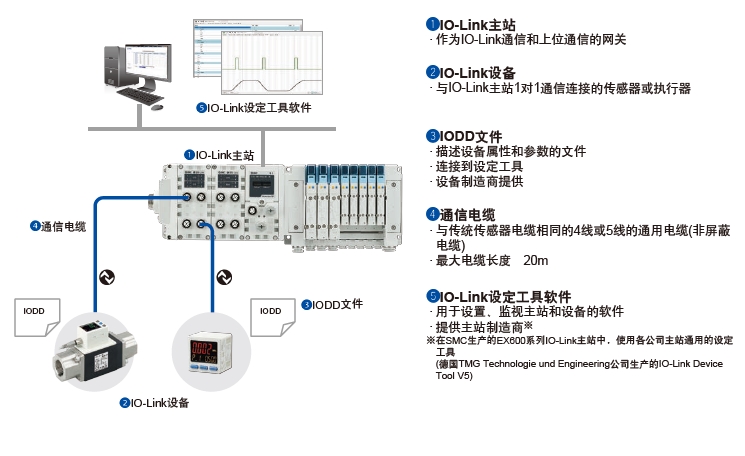

●IO-Link系统构成

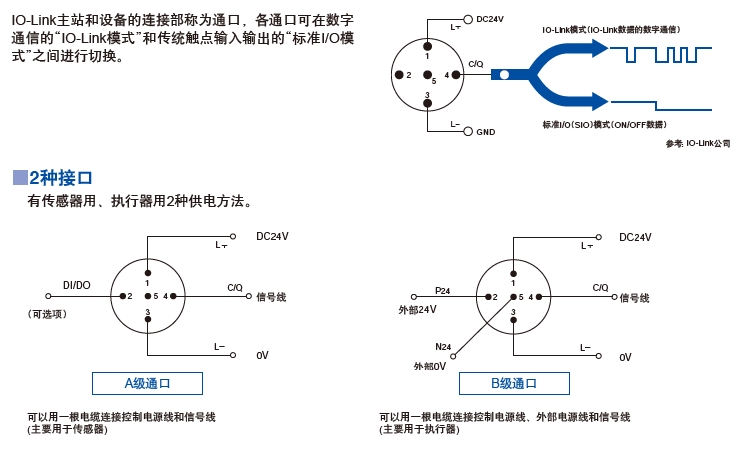

●IO-Link接口

●IO-Link主站单元

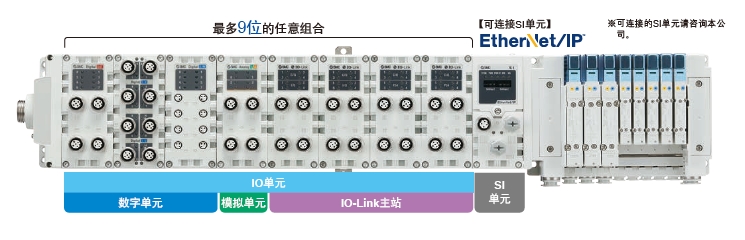

可与数字单元/模拟单元/IO-Link主站连接

最多可连接4个IO-Link主站单元(共16个通口)。
※连接EtherNet/IP.单元时
可将数字单元、模拟单元、IO-Link主站单元混合在一起，最多可连接9位，可按不同顺序连接。

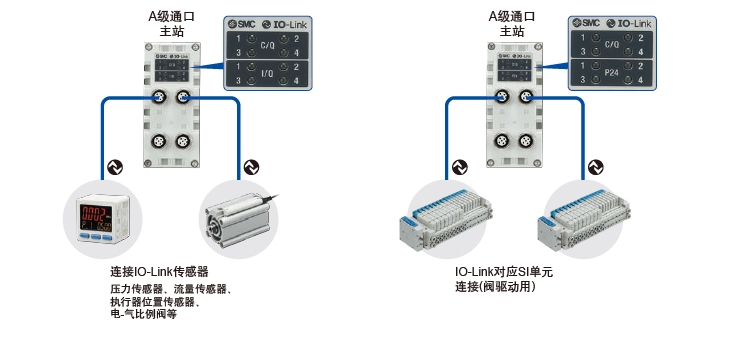

同时对应A级通口和B级通口

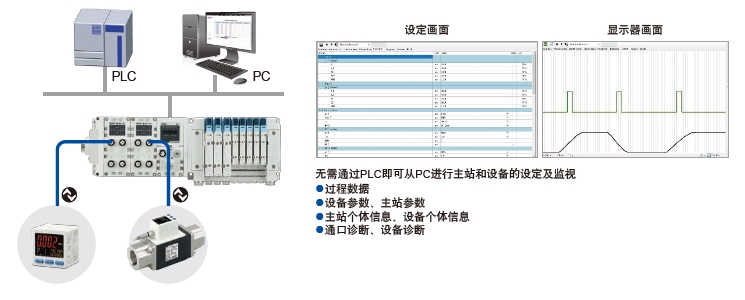

可以从PC(设定工具)访问数据

诊断功能

可通过上位通信进行主站诊断和设备诊断
可通过PLC程序或PC(Web浏览器)确认主站(端口)诊断信息。
可通过PC(设定工具)确认设备诊断信息。

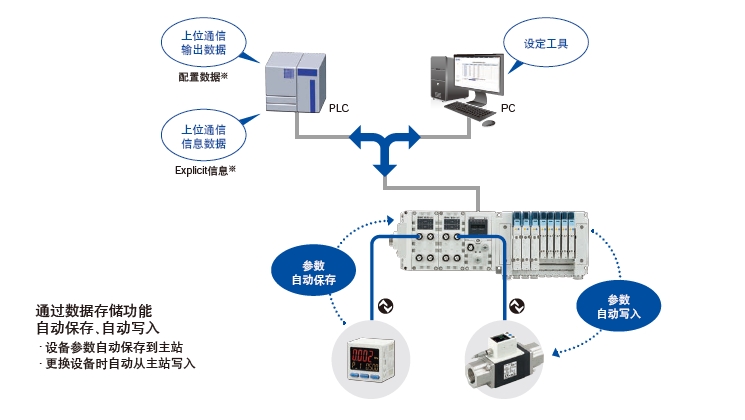

设备参数设定功能、自动保存、自动写入

可通过上位通信设定设备的参数。
可以从PC(设定工具)进行参数设定。
也可以通过PLC程序使用输出数据或信息数据进行参数设定※。
※EtherNet/IPTM通信的场合

EtherNet/IPTM的功能

在EtherNet/IPTM的2通口对应产品(EX600-SEN3/4)中，对应以下功能。

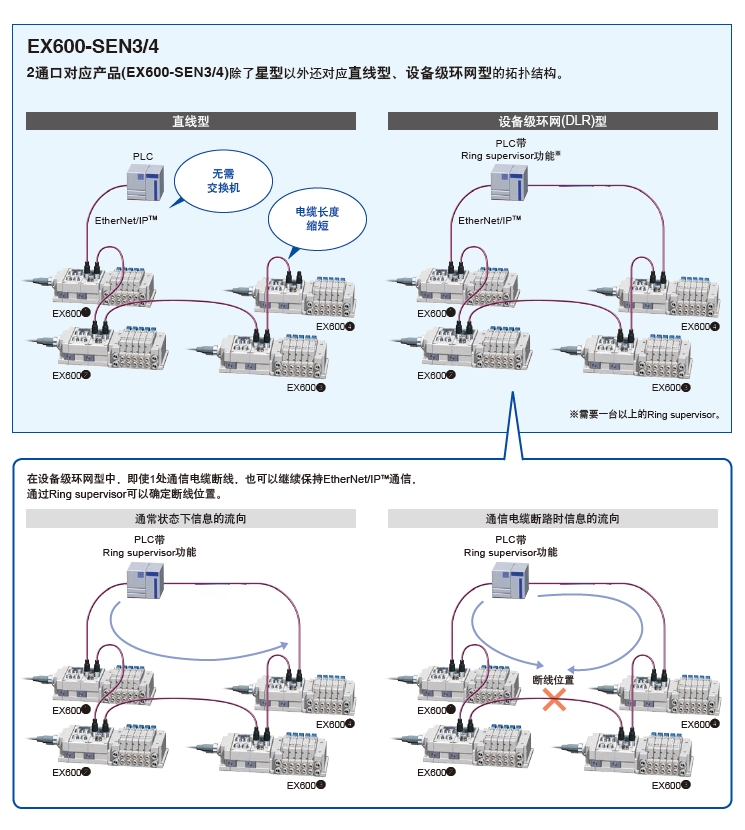

●追加对应布局(连接形态)

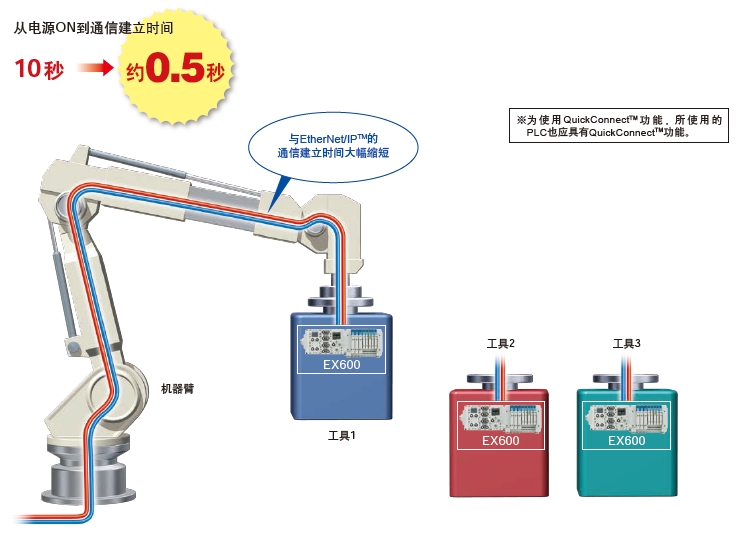

●搭在QuickConnect™功能

更换工具的场合，就一般的EtherNet/IPTM产品而言，从工具上的设备电源ON，到建立通信连接大约花费10秒的时间。
由于EX600-SEN3/4具有QuickConnectTM功能※※，因此通信建立的时间约为0.5秒。

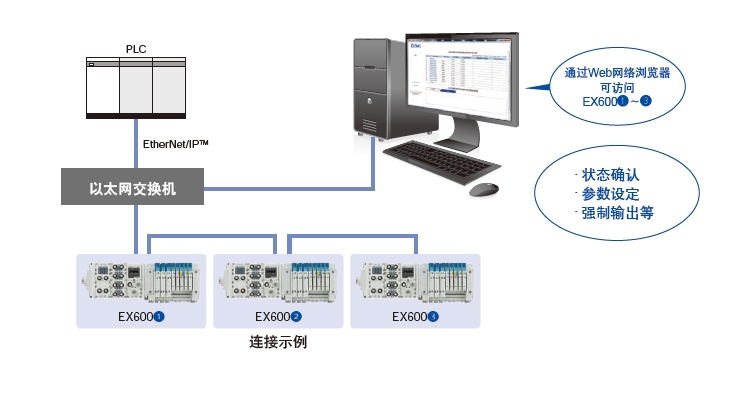

●内置Web服务器功能

EX600-SEN3/4由于内置了Web服务器功能，可以通过IE等浏览器可进行EX600的状态确认，参数设定以及强制输出等。
使系统的启动和维护作业高效化。

PROFINET最新技术

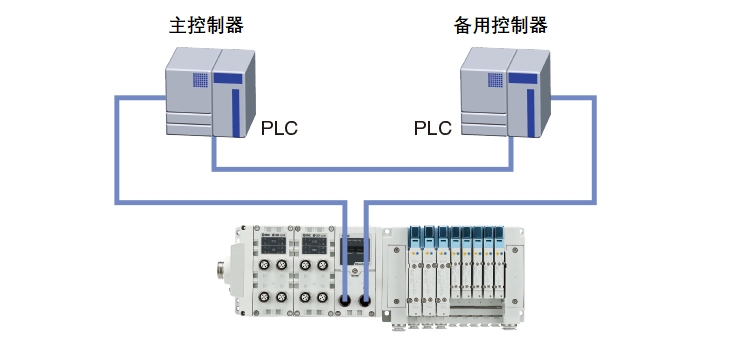

System Redundancy S2

EX600-SPN3/4对应System Redundancy S2，即使主控制器故障，也可通过备用控制器继续通信。
可防止意外的通信停止故障。
※ 为使用System Redundancy S2，PLC也应具有该功能。

现场总线元件 EX600

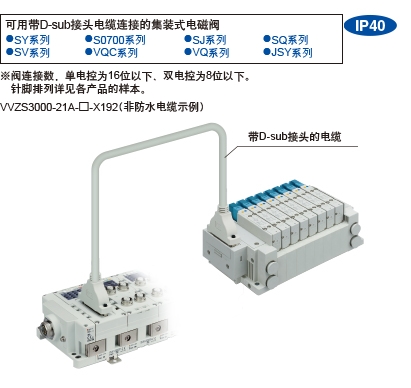

>●用D-sub接头连接

对应D-sub接头连接模块。有数字式输入、输出和输入/输出3种单元。数字式输出单元可与本公司集装式电磁阀的F组件(D-sub接头)连接。

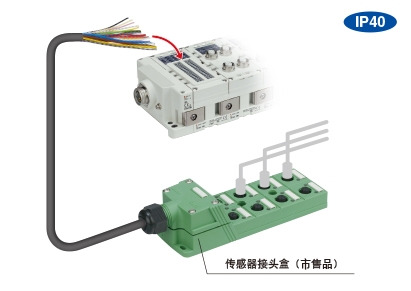

●用弹簧式端子台连接

对应单独配线的端子台的模块。有数字式输入、输出和输入/输出3种单元。只用一字形螺丝刀便很容易在传感器接头盒等上进行配线连接。

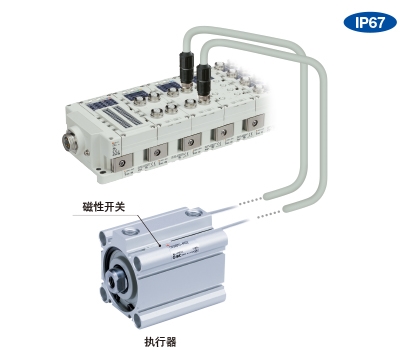

●数字式输入单元

是输入数字式信号(ON/OFF信号)的模块。可接收安装在执行器上的2线式/3线式磁性开关信号，并将信号反馈至PLC。系统整体的控制信号可通过现场总线控制。

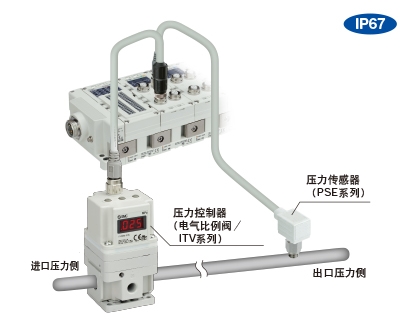

●模拟输入输出单元

是输入及输出模拟(电压/电流)信号的模块。1个模块对应输入及输出，即可进行反馈控制，接收从压力传感器传出的模拟信号，向压力控制器传送模拟信号。设置省空间。

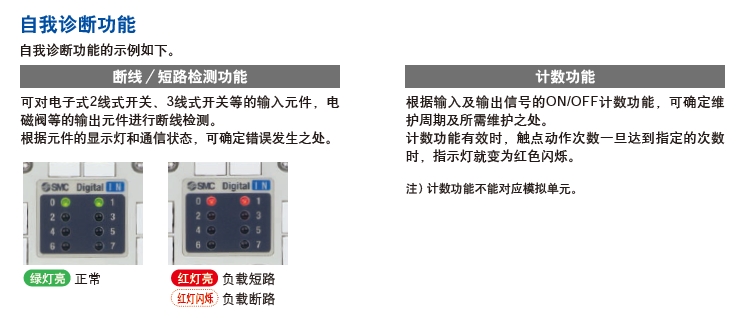

●自我诊断功能

自我诊断功能的示例如下。

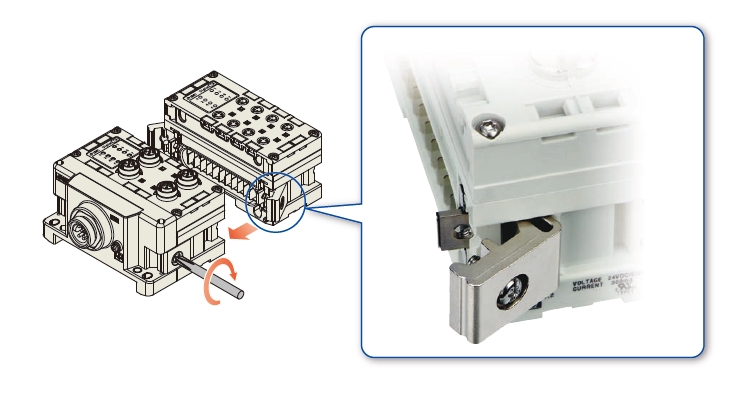

●可逐位增减

采用防止螺钉脱落的独特夹紧方式。只需旋松连接件的螺钉，便可分离。各单元最多可连接9位，可按不同顺序连接。
※SI单元除外
