先导式4、5通电磁阀

紧凑型5通电磁阀 非插入式 JSY1000/3000/5000

    ・流量提升，尺寸减小。
    　省空间、轻量化、流量大。
    ・消耗功率：0.1W(带节电回路的型号※)、0.4W(标准品)
    　※订制规格
    ・插头连接的基装底座
    ・可用4位双3通阀
    ・集装底座型号：JJ5SY1，JJ5SY3，JJ5SY5
    ・直接配管型 单体型（搭载P.E隔板）
安全注意事项　3・4・5通电磁阀共通注意事项
选型・技术资料　特定开发品信息　环保认证(RoHS)
系列流量特性
4/2→3/5（A/B→E）
C［dm3/（s・bar）］		流量特性
4/2→3/5（A/B→E）
b		气缸驱动尺寸消耗功率（W）
JSY10000.630.28φ320.2（带节电回路）
JSY30001.810.27φ500.4（标准）
0.1（带节电回路※）
※订制规格
JSY50003.720.18φ800.4（标准）
0.1（带节电回路※）
※订制规格

产品特点

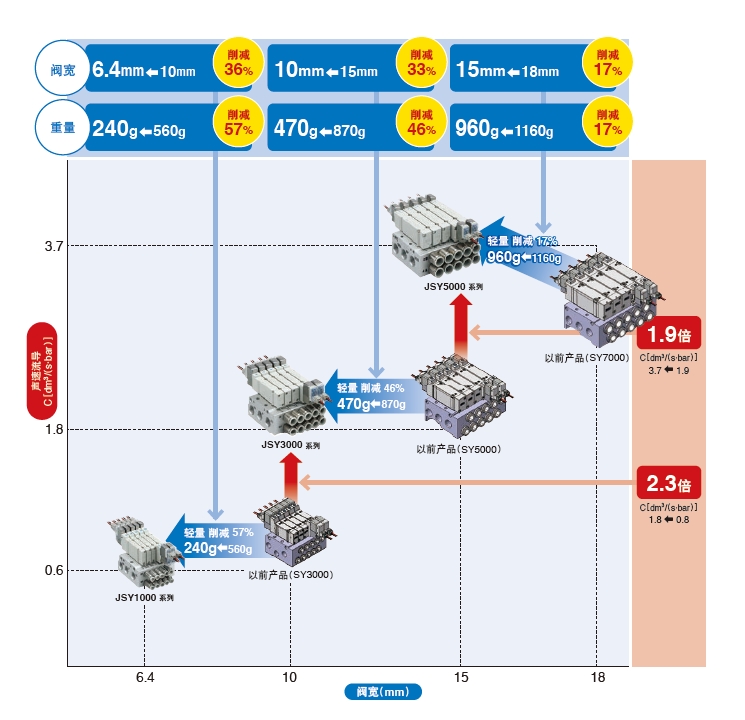

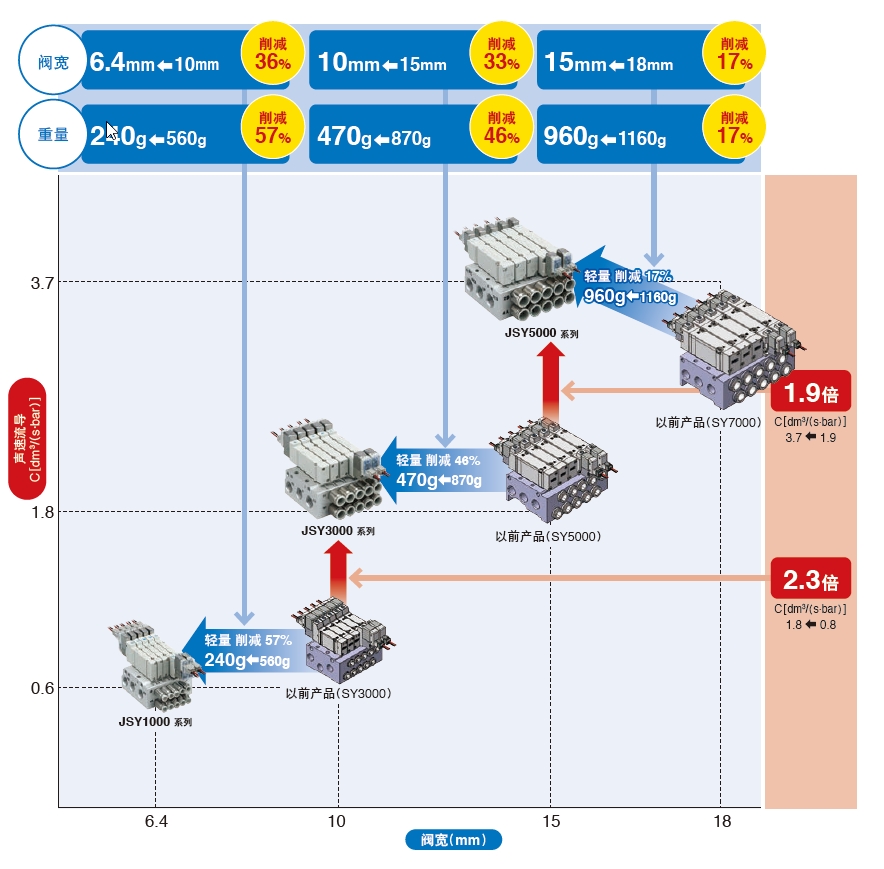

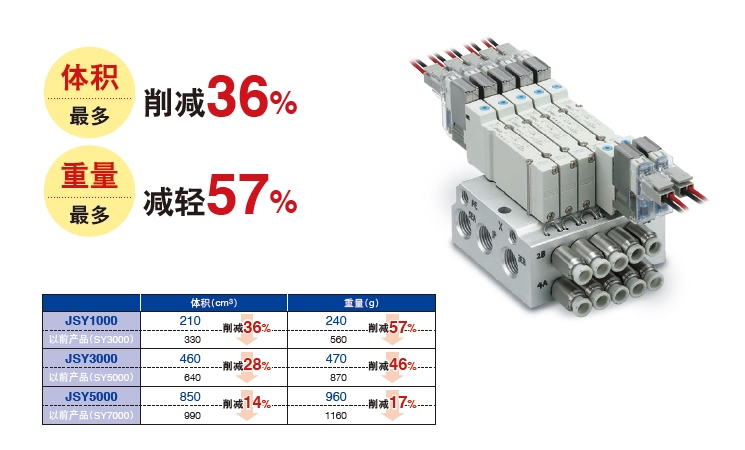

流量提升，尺寸减小

省空间、轻量化、流量大

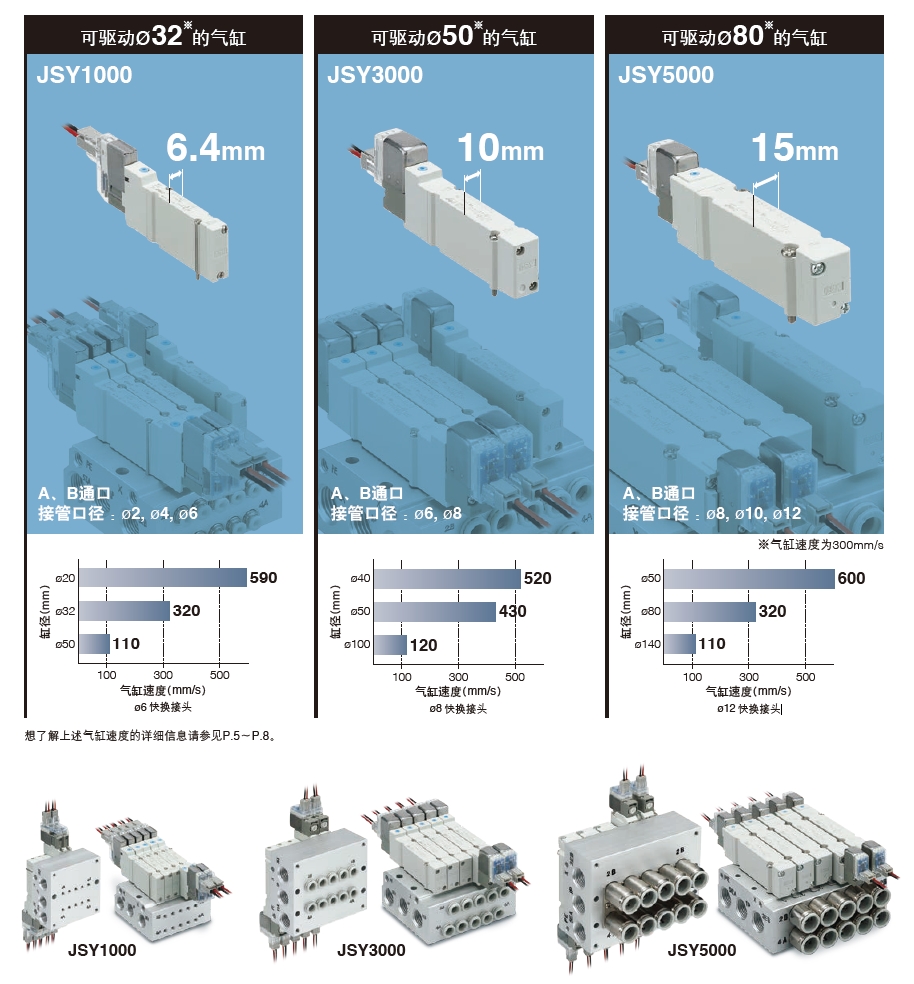

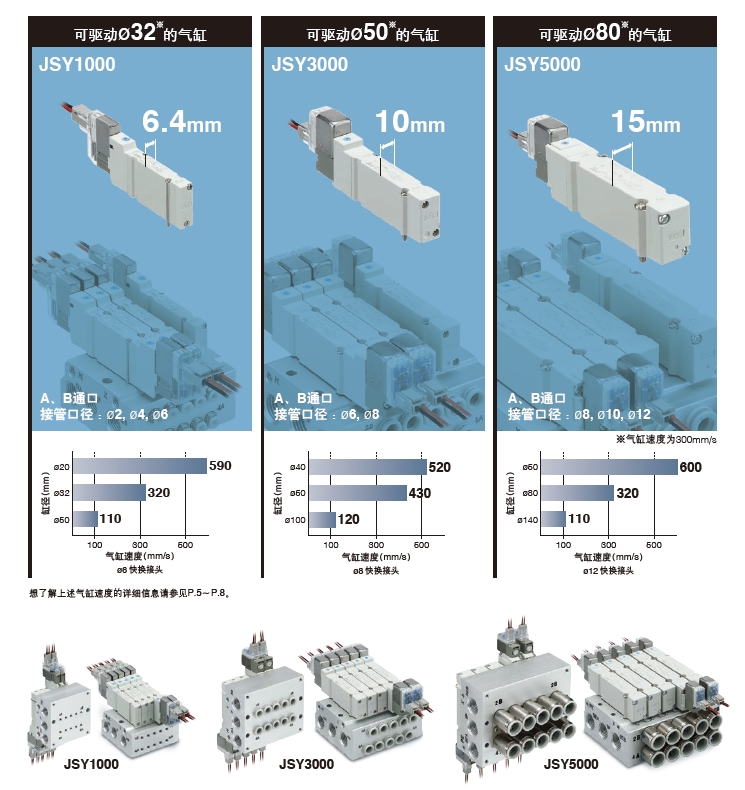

系列总览

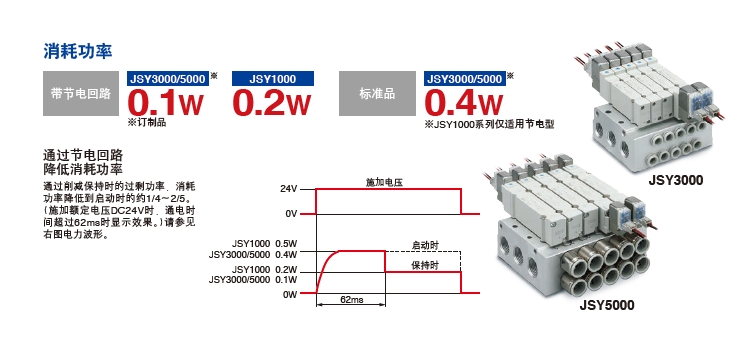

节能

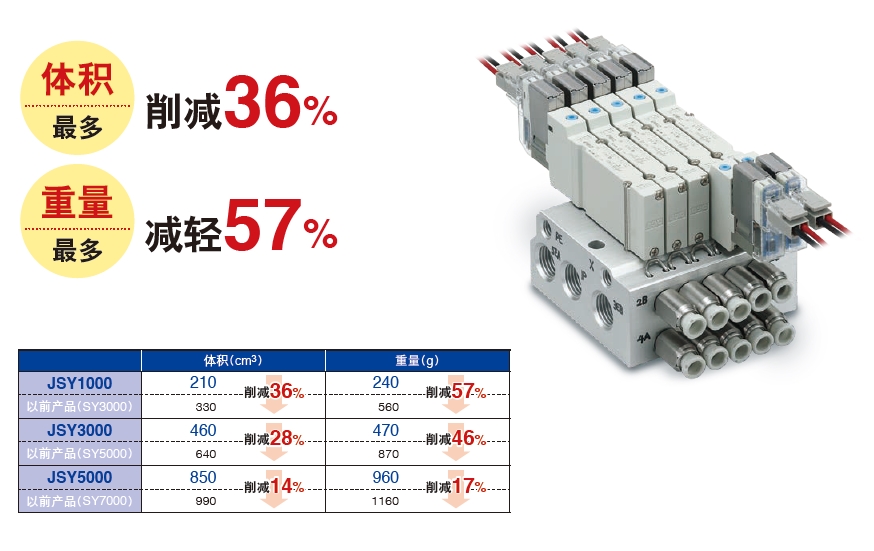

省空间

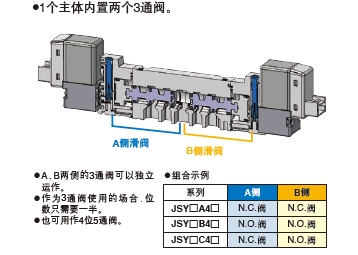

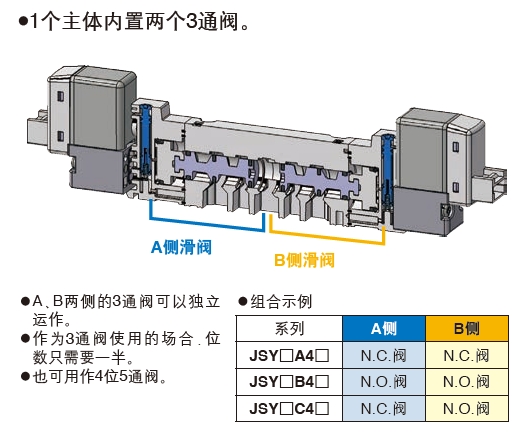

  • 可用4位双3通阀

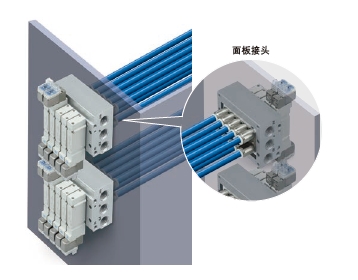

  • 有底部配管规格（A,B通口）

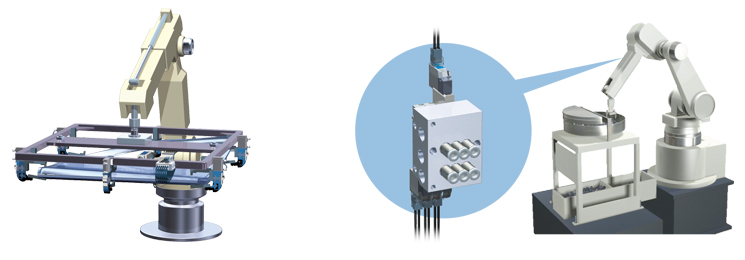

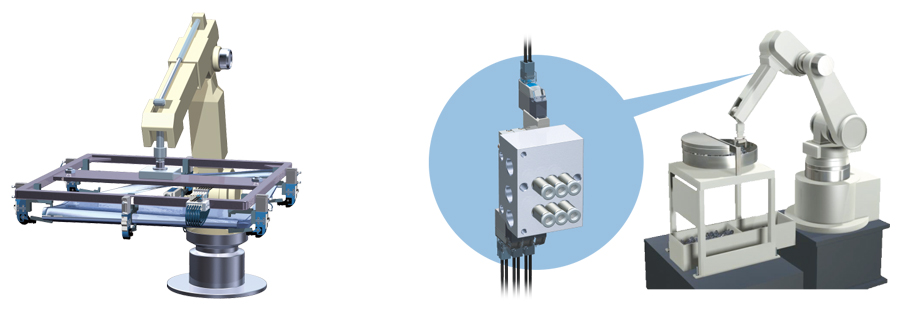

应用示例
