电动执行器

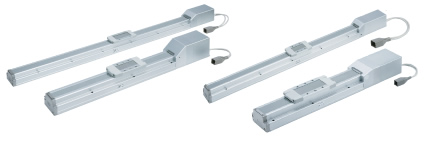

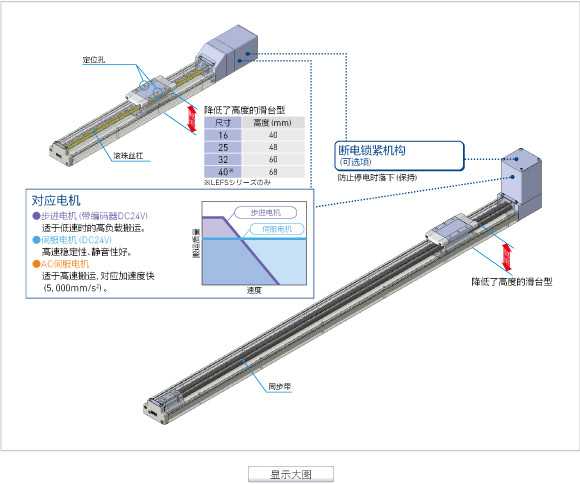

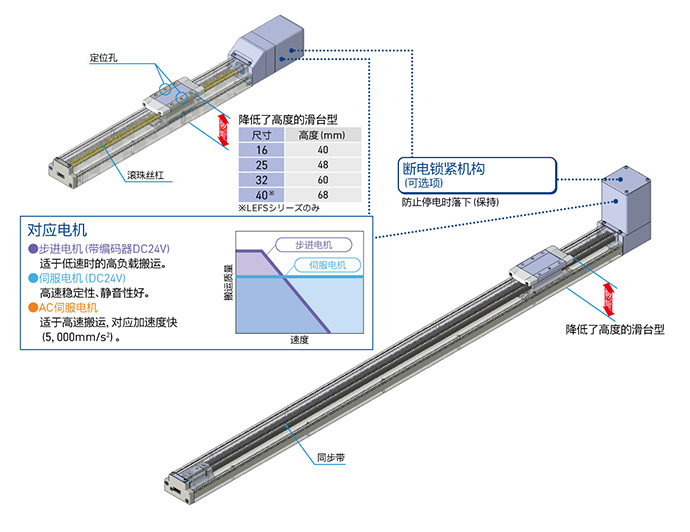

|滚珠丝杠驱动 LEFS系列/尺寸：16,25,32,40

・最大可搬运质量：60kg
・最大速度：1200mm/s
・重复定位精度：±0.02mm

・追加电机折返规格

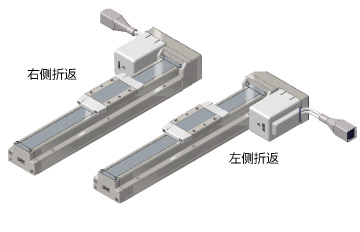

◎2种电机配置方向（左侧、右侧）可选

◎扁平滑台形状

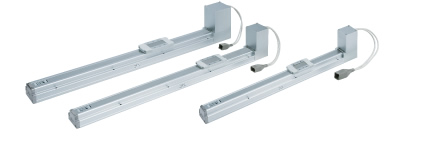

|同步带驱动 LEFB系列/尺寸：16,25,32

・最大行程：2000mm
・最大速度：2000mm/s

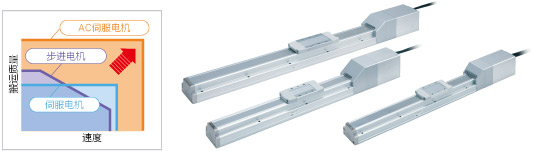

|滚珠丝杠驱动 LEFS系列/尺寸：25,32,40

・高输出电机
　(100W/200W/400W)
・高速搬运能力提高
・对应加减速度快(5,000mm/s²)
・脉冲输入型
・配备绝对增量编码器
　（LECSB规格）

・追加电机折返规格

◎2种电机配置方向（左侧、右侧）可选

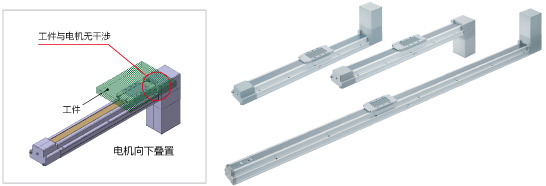

|同步带驱动 LEFB系列/尺寸：25,32,40

・最大速度：2,000m/s
・最大行程：3,000mm
・最大加减速度:20,000mm/s²

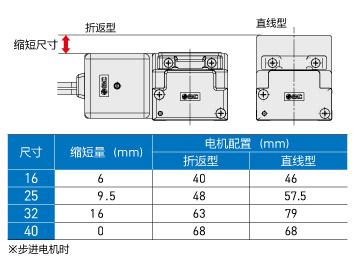

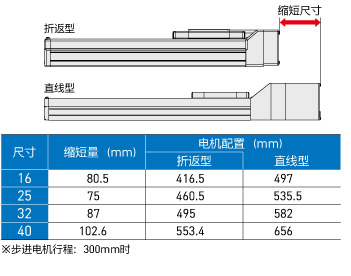

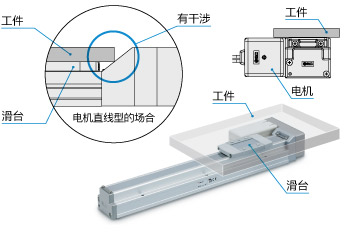

|电机折返规格 LEFS□R系列

■全长尺寸缩短

■高度尺寸缩短

■扁平滑台形状

■2种电机配置方向可选

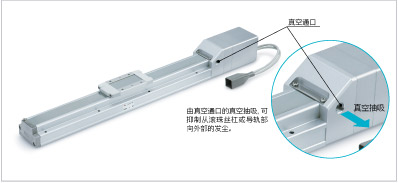

洁净规格 滚珠丝杠驱动 11-LEFS系列

对应ISO等级4 ^※1(ISO14644-1)

・内置真空配管
・可在不拆除保护罩等外装部件的情况下设置本体

・与主体一体的直线导轨规格
※1 因吸引流量而不同

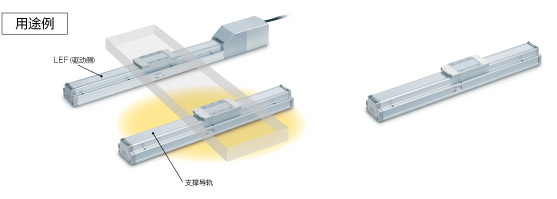

|支撑导轨/LEFG系列

为支撑外伸量多的工件，准备有支撑导轨。

・LEF系列/与主体部外形尺寸相同，易于设置，减少了设计安装工时

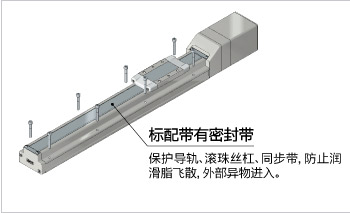

・标准配备有密封带，防止润滑脂飞散及外部异物混入

|控制器・驱动器

控制器

步信息输入型
LECP6/LECA6系列

・64点定位
・由示教盒、
　控制器设定组件输入

无需编程型
LECP1系列

・14点定位
・操作面板设定
※仅对应步进电机
　（带编码器DC24V）

脉冲输入型
LECPA系列

・使用脉冲列信号
可在任意位置定位
・对应原点复位指示信号
・带推力限制功能
※仅对应步进电机
　（带编码器DC24V）

CC-Link直接输入型
LECPMJ系列

・CC-Link 对应Ver1.10
・有3种模式可选
・位置及速度可通过PLC监视
・可由PLC编辑步信息
（单数值指示模式除外）
※仅对应步进电机 　
　（带编码器DC24V）

控制器

控制器

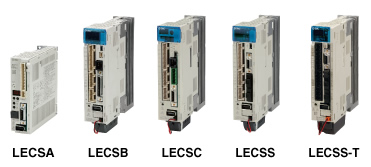

AC伺服电机驱动器
LECS□ 系列

・对应编码器:
　相对增量型、绝对增量型
・采用自动增益调整
・带显示设定功能

AC伺服电机驱动器
LECYM/LECYU 系列

・可进行位置控制、速度控制、扭矩控制
・控制编码器：绝对值20bit编码器
・适合现场总线：
　MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ
