» 摆台LER系列-产品特点
|
摆台 LER系列
・无振动・高速运动
最大速度:420°/sec(7.33rad/sec)
最大加减速度:3,000°/sec2
(52.36rad/sec2)
・重复定位精度:±0.05°
终端重复定位精度:±0.01°
(推压控制/带外部限位器)

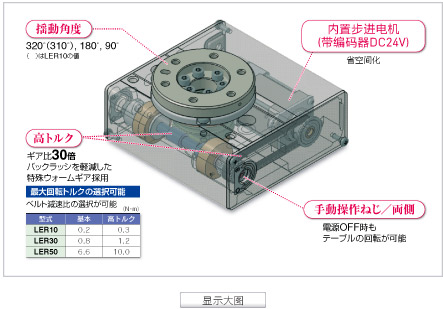

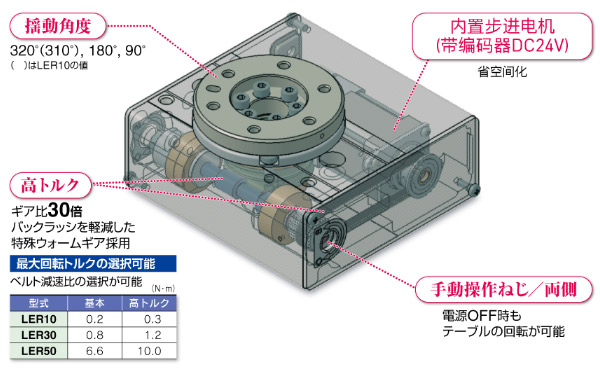

・摆动角度
320°(310°),180°,90°( )为LER10的值
・速度、加/减速度、定位最多64点
・节能
摆台停止后，功率自动降低50%

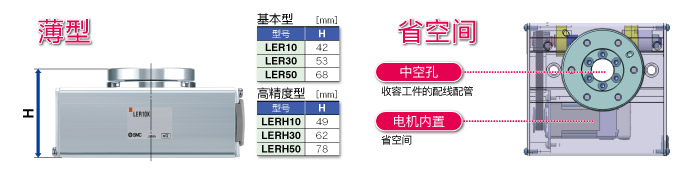

薄型・省空间
可选择基本型/高精度型
基本型/LER
高精度型/LERH

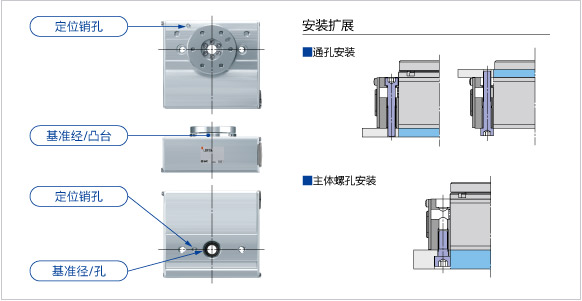

工件容易安装
・摆台内经/外径公差：H8/h8
・定位销孔
・中空孔
收容工件的配线配管
本体容易安装

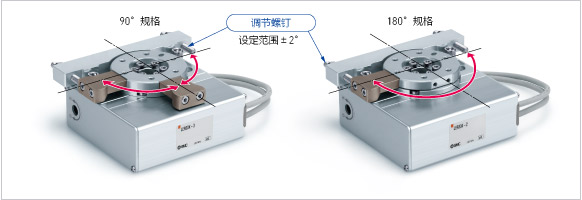

带外部限位器/摆动角度：90°・180°规格
・终端重复定位精度：±0.01°

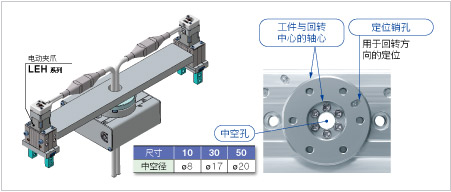

|用途示例
与夹爪组合、
夹紧后回转搬运
垂直搬运时、
速度不随负载变动而变化
|连续旋转规格
●摆动角度：360°
|控制器
控制器
・64点定位
・由示教盒、
控制器设定组件输入
步进电机控制器/
EtherNet/IP直接输入型
JXC91系列
・对应EtherNet/IP™、
・10/100Mbps高速通信
・可对应2通口
可进行通信电缆的连续配线
・采用设备级环网技术（DLR），可断线恢复！
・14点定位
・操作面板设定
・使用脉冲列信号
可在任意位置定位
・对应原点复位指示信号
・带推力限制功能
・对应CC-Link Ver1.10
・有3种模式可选
・位置及速度可通过PLC监视
・可由PLC编辑步信息
（单数值指示模式除外）
