电动执行器
» 卡片电缸LAT系列-产品特点
![卡片电缸LAT系列](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/mainimg_cardmotor.jpg)
紧凑・轻量
![紧凑・轻量](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/01.jpg)
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/02.jpg)
推力・精度・使用频率
・最大压触推力:6N
压触微小负载
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/03.jpg)
・重复定位精度:±5μm
工件的定位
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/04.jpg)
・压触式长度测量精度:±10μm
测量零部件长度
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/05.jpg)
・最高使用频率:500cpm
不合格零部件的剔除等
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/06.jpg)
追加了最大行程为 50mm的规格 New
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/07.jpg)
最大承载质量增大 2倍提高 New
・0.5kg → 1kg
支持串行通信 Modbus対応 New
编程简单(输入节拍时间)
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/08.jpg)
|安装方法
本体安装
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/09.jpg)
可选择2种安装方式
工件安装
工件及本体的固定部标配带有定位销孔
![工件安装](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/10.jpg)
电缆安装
电缆接头不会超出滑台面
![电缆安装](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/11.jpg)
|构造・动作原理
![構造・動作原理](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/12.jpg)
|设定简单,很快即可使用,节省安装时间
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/13.jpg)

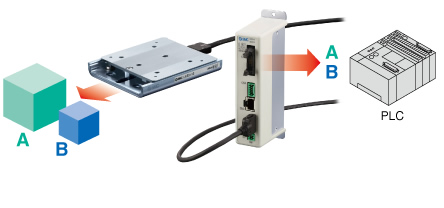

工件的长度测量・判别功能
根据触碰工件后停止的位置,可测得工件尺寸。
根据滑台位置的并联输出信号,可对工件进行判别或不合格品判定。
另外,使用多计数器(可选项),还可显示滑台位置或实现至多31点的预设输出。
|应用示例
用于定位的示例
传感器的移动・定位
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/15.jpg)
零部件的移动・定位
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/16.jpg)
电子零部件的拾放
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/17.jpg)
平台的零部件供给
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/18.jpg)
零部件的分离
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/19.jpg)
工件的定心
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/20.jpg)
用于长度测量的示例
测量工件的高度
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/21.jpg)
测量玻璃基板的厚度(多点)
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/22.jpg)
测量线缆的外径
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/23.jpg)
测量平台的厚度
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/24.jpg)
用于高频驱动的示例
靠振动将零部件排列于托板
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/25.jpg)
将工件振动分离
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/26.jpg)
压触的使用示例
工件的推压(轻触)
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/27.jpg)
工件定位
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/28.jpg)
树脂成型零部件的浇口切断
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/29.jpg)
平台的对位
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/30.jpg)
开关的检查
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/31.jpg)
高密度配置
![](/assets/products/pickup/zh-cn/electric_actuator/cardmotor/32.jpg)
