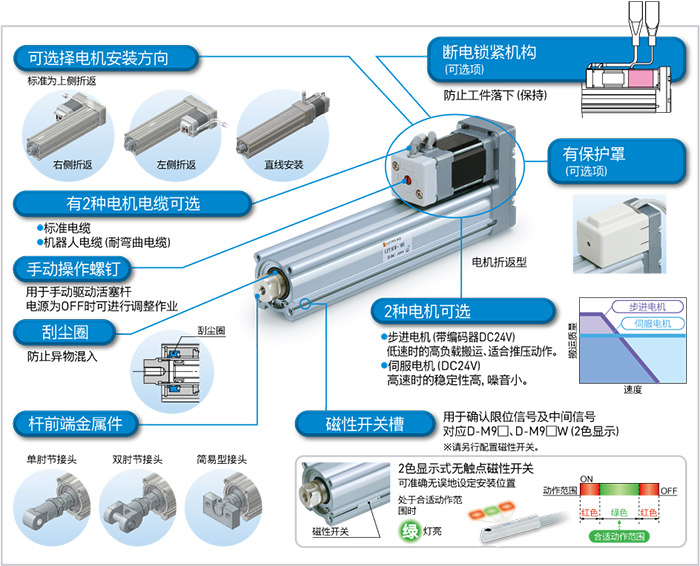

电动执行器

|出杆型　LEY系列 / 尺寸:16,25,32

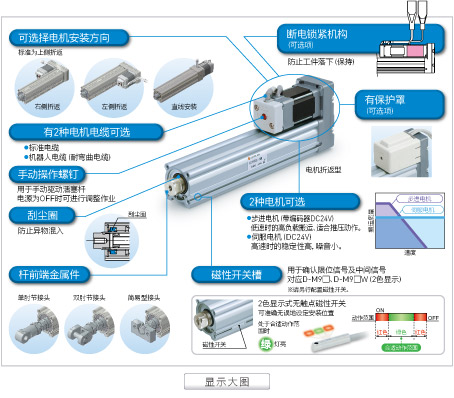

可进行中间的定位控制及推压控制
采用滚珠丝杠，精度高

・速度控制、定位：最多64点
・对应长行程：
　最大500mm（LEY32）
・可切换为推压控制
　可保持杆对工件的推压状态
・可安装磁性开关

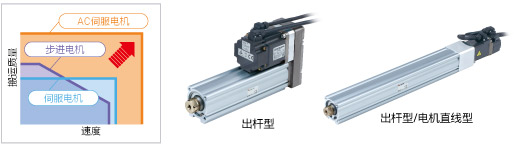

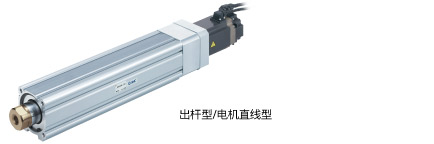

电机直线型

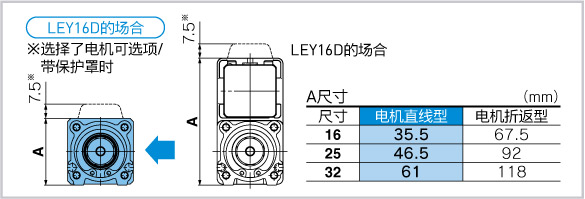

・高度尺寸缩短，最多减少49%

|出杆型 LEY系列 / 尺寸：25，32

・高输出电机（100W/200W）
・高速搬运能力提高
・对应加速度快(5,000mm/s²)
・脉冲输入型
・配备绝对增量编码器
　(LECSB/C/S规格)

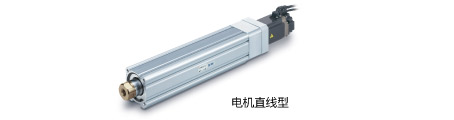

追加了尺寸63的大口径型

・可搬运质量 水平80kg/垂直72kg
・高输出电机：400W
・最大速度：1,000mm/s ※500行程时
・最大推力：1,910（N）
・耐尘防滴规格（IP65）

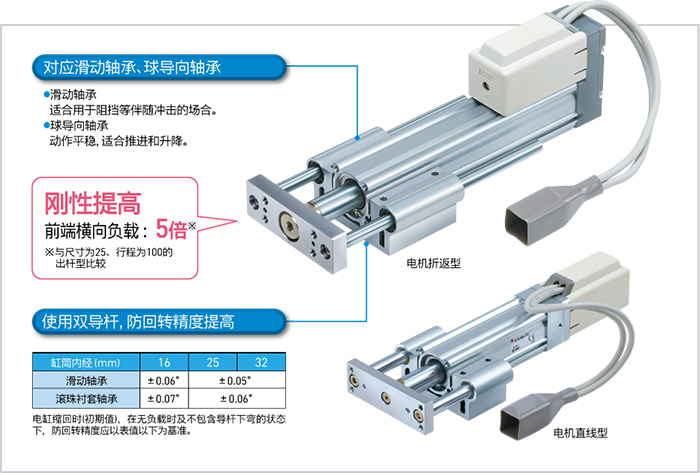

|导杆型 LEY系列/尺寸：16,25,32

一体化的紧凑导杆设计
实现了耐横向负载和高精度不回转

・刚性提高 前端横向负载：5倍

※与尺寸为25、行程为100的出杆型比较

・对应滑动轴承、球导向轴承
・可对应力矩负载、限位器(滑动轴承)
・使用双导杆，防回转精度提高

|导杆型 LEYG 系列/尺寸：25,32

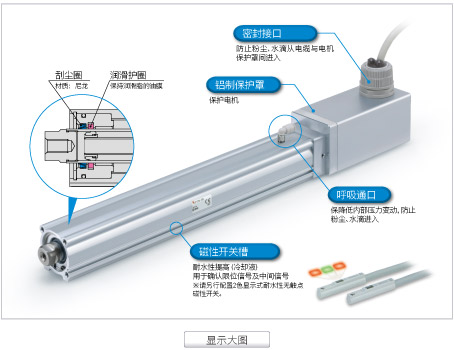

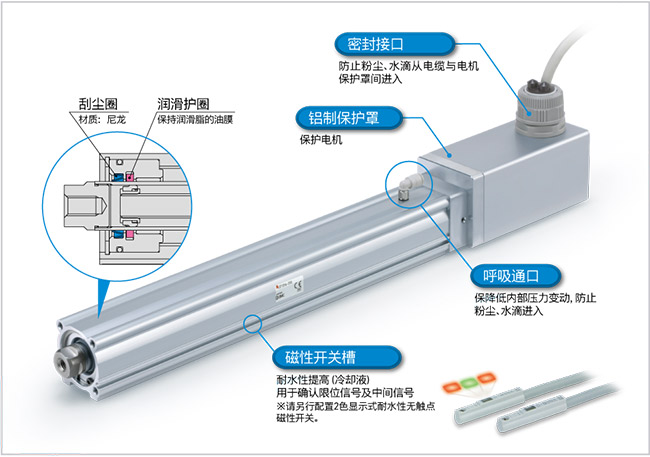

|耐尘、防滴规格（IP65）

・防护等级：IP65

・最大行程可对应500mm^※

※尺寸为32的场合

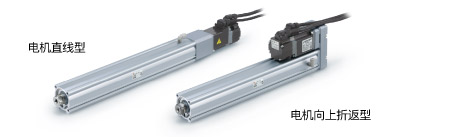

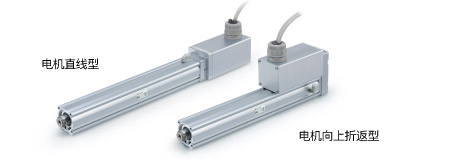

LEY-X5/尺寸：25，32

LEY-X5/尺寸：25，32

LEY63D□□-□P/尺寸：63

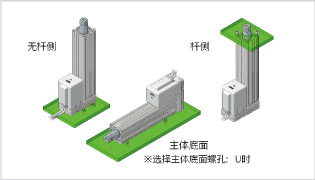

|安装形式

直接安装

金属支架安装

|用途示例

升降

推压

推出

压入

阻挡

摆动

|控制器・驱动器

控制器

步信息输入型
LECP6/LECA6系列

・64点定位
・由示教盒、
　控制器设定组件输入

无需编程型
LECP1系列

・14点定位
・操作面板设定
※仅对应步进电机
　(带编码器DC24V)

脉冲输入型
LECPA 系列

・使用脉冲列信号
　可在任意位置定位
・对应原点复位指示信号
・带推力限制功能
※仅对应步进电机
　(带编码器DC24V)

CC-Link直接输入型
LECPMJ 系列

・CC-Link 对应Ver1.10
・有3种模式可选
・位置及速度可通过PLC监视
・可由PLC编辑步信息
（单数值指示模式除外）
※仅对应步进电机 　
　(带编码器DC24V)

控制器

控制器

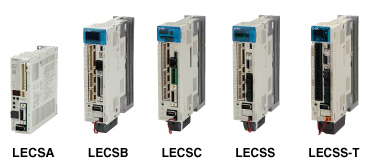

AC伺服电机驱动器
LECS□ 系列

・对应编码器:
　相对增量型、绝对增量型
・采用自动增益调整
・带显示设定功能

AC伺服电机驱动器
LECYM/LECYU 系列

・可进行位置控制、速度控制、扭矩控制
・控制编码器：绝对值20bit编码器
・适合现场总线：
　MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ
