・缩短生产节拍
・重复定位精度：±0.05mm
・最大压触推力：180N
最大加减速度:5,000mm/s2
最大速度：400mm/s

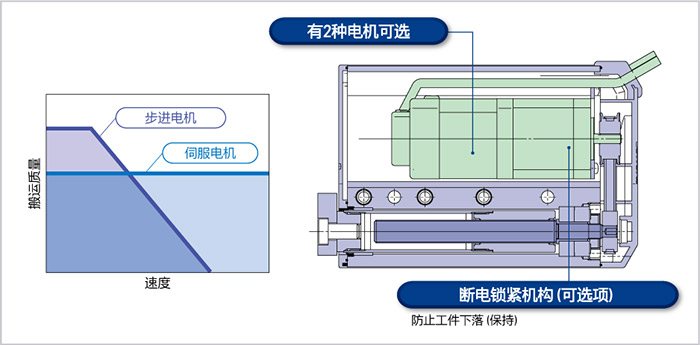

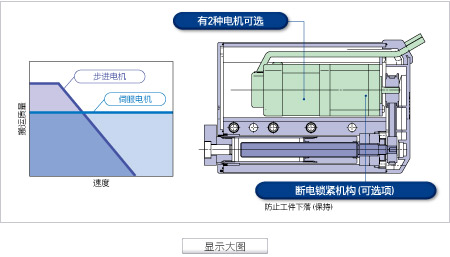

・2种电机可选
步进电机（带编码器DC24V）
伺服电机（DC24V）
|

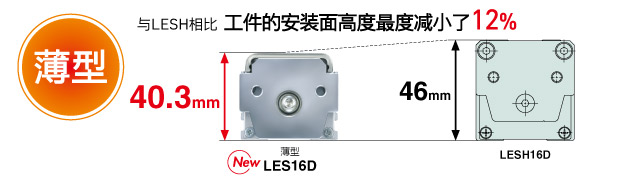

薄型 LES系列/尺寸：8,16,25
|高刚性型 LESH系列/尺寸：8,16,25

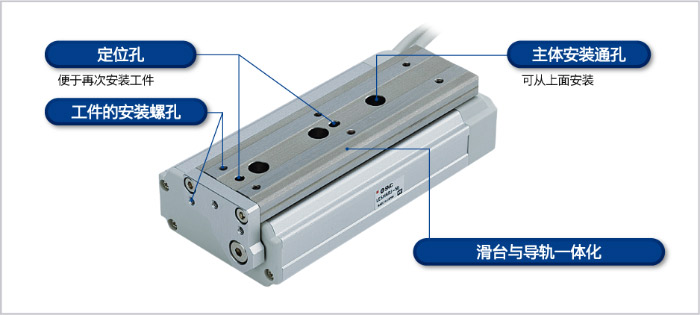

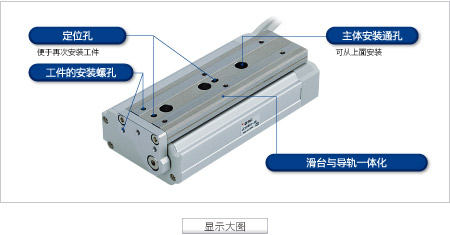

采用循环式直线导轨

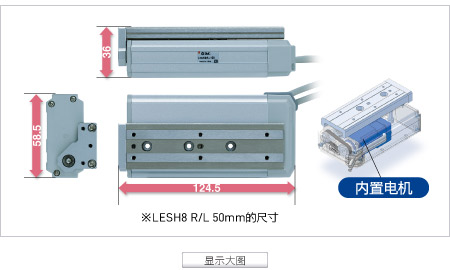

・体积比减小61%※
※与LESH16-50/LESH-50比较
※R/L型的场合

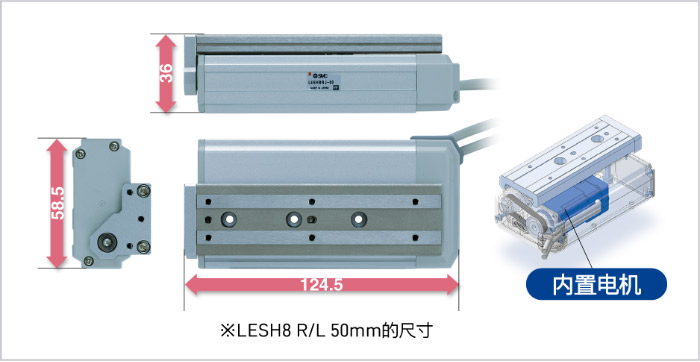

・电机内置于主体
适合低速高负载的搬运及推压动作
高速工作的稳定性和静音性好

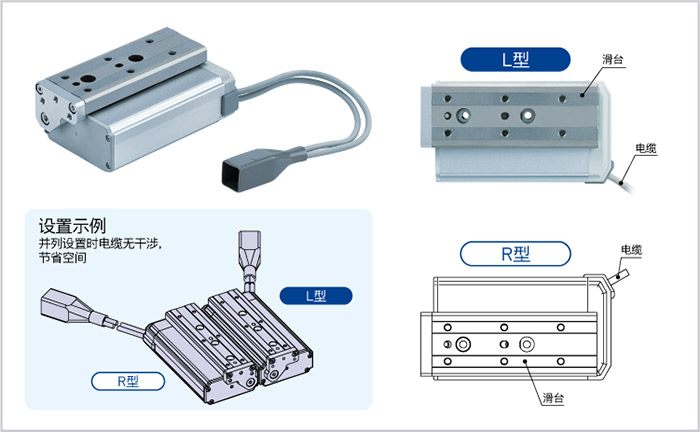

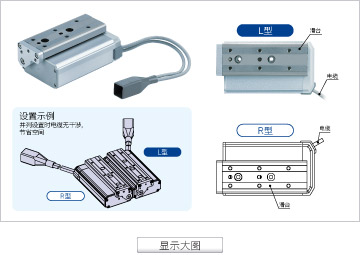

滑台以及电缆位置与标准型(R型)相反的设计
扩大使用范围。

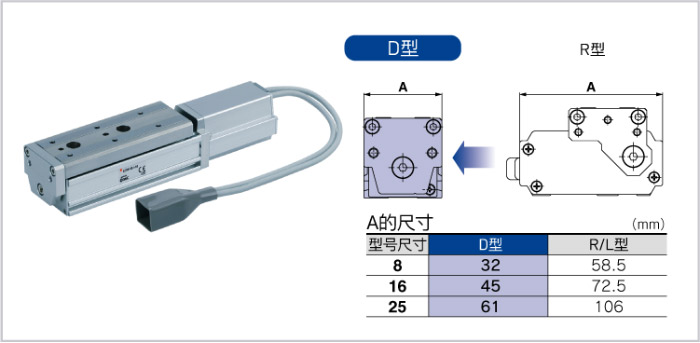

尺寸缩短，最多减小了45%
|用途示例
定位传送带上的托盘
作为拾放的Z轴
|安装方法
通孔安装(R/L/D型）
侧面支件安装（D型）
主体螺孔安装（R/L/D型）
|控制器
控制器
・64点定位
・由示教盒、
控制器设定组件输入
・14点定位
・操作面板设定
※仅对应步进电机
（带编码器DC24V）
・通过脉冲列信号可在任意位置定位
・对应原点复位指示信号
・带推力限制功能
※仅对应步进电机
（带编码器DC24V）
・对应CC-Link Ver1.10
・有3种模式可选
・位置及速度可通过PLC监视
・可由PLC编辑步信息
（单数值指示模式除外）
※仅对应步进电机
（带编码器DC24V）
控制器4轴步进电机控制器
（并联I/O型）
JXC73/83/93 Series
・可4轴同步控制
・可直线/圆弧插补
・定位/推压动作
・绝对・相对位置坐标指示
・步信息输入
（最大2048点）
・省空间、省配线
步进电机控制器/
EtherNet/IP直接输入型
JXC91系列
・对应EtherNet/IP™、
・10/100Mbps高速通信
・可对应2通口
可进行通信电缆的连续配线
・采用设备级环网技术（DLR），可断线恢复！
