積層樹脂マニホールド
2017/11
2017/11
- 機器をコンパクトにユニット化幅広い業種への展開が可能！
- 省スペース
- 軽量化
- 省配線
製品特長

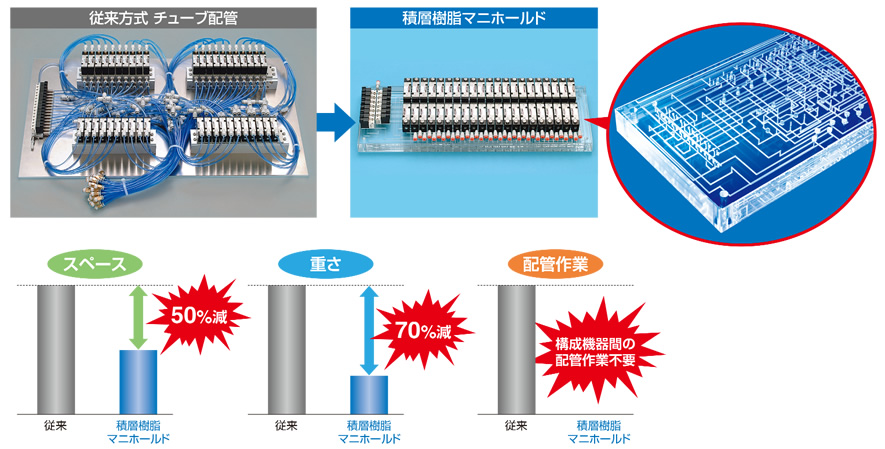

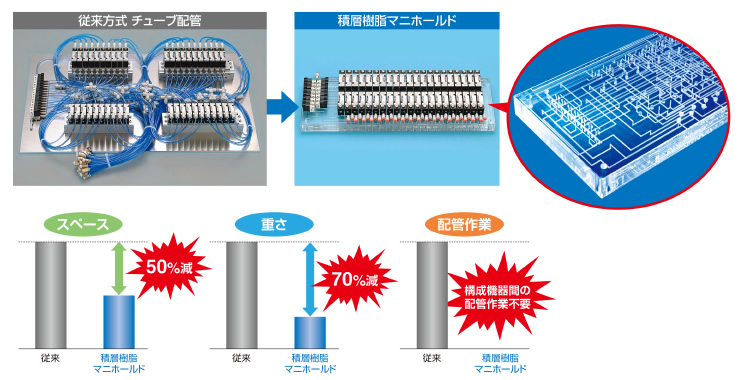

■機器をコンパクトにユニット化。幅広い業種への展開が可能！
・省スペース
配管ボリュームの低減、スペースに合わせたマニホールド設計
・省配線
マニホールドとプリント基板との
一体化による配線および配線工数の低減
・配管作業の低減
配管作業工数および作業ミスの低減
リークに対する信頼性の向上
・軽量化
樹脂素材による軽量化
・自由度が高い流路形態
機械加工、射出成形では成し得ない立体的な流路の形成
・流路の透明化（アクリル）
液体の目視検知が容易
■アプリケーション
可動部搭載機器の軽量化
ロボットアーム先端に軽量化したユニットを搭載

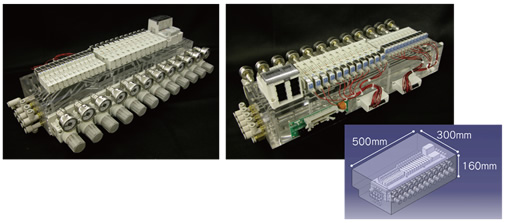

バルブ・レギュレータ・圧力センサのユニット化
限られたスペース内に製作達成

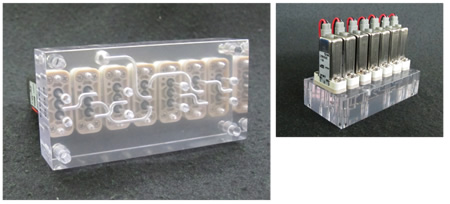

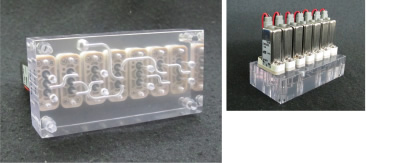

異種バルブ・チェック弁をユニット化
限られたスペース内に製作達成

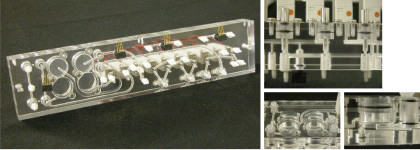

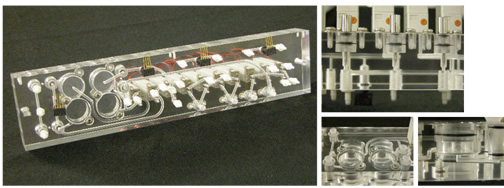

タンク・ニードル弁の複合化
マニホールド内にタンク・弁体・流路を形成
プリント基板と積層マニホールドの一体化
空気配管と電気配線の工数削減と省スペース化
多孔小型ディスペンサー
流路をマニホールド内で分岐、流体の流れを目視確認

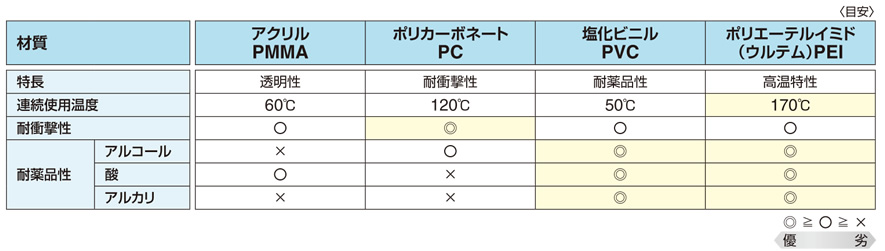

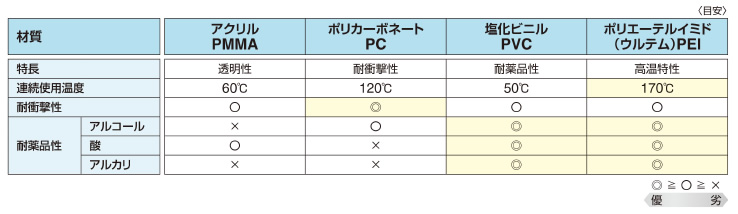

■マニホールド材質
使用環境によりマニホールド材質を選択可能
